Ver mais sobre o produtoApresentação
O kit solar é capaz de produzir até 2750W por dia em condições ideais (05 horas sol pleno*). A eletricidade produzida pelos painéis solares pode ser armazenada em baterias estacionárias para ser utilizada durante o dia e/ou à noite. Utilizando-se o inversor de tensão, o kit gerador poderá alimentar aparelhos domésticos ou equipamentos que funcionem em 120Vca ou 220Vca.
ATENÇÃO: Aparelhos como Chuveiro Elétrico, Ar Condicionado e Outros que consomem grande quantidade de energia elétrica NÃO PODEM ser alimentados por este kit fotovoltaico.
COMO FUNCIONA
A incidência dos raios solares sobre o Painel Fotovoltaico produz eletricidade. Por meio de um Controlador de Carga, esta energia é enviada para Baterias onde fica armazenada para ser utilizada, normalmente à noite ou em dias chuvosos ou muito nublados. A energia armazenada nas baterias, não pode alimentar diretamente aparelhos domésticos convencionais. É necessário, para isto, utilizar um Inversor de Tensão, cuja finalidade é converter a tensão das baterias - Corrente Contínua para o mesmo padrão utilizado pelas concessionárias de energia elétrica - 120Vca ou 220Vca Corrente Alternada (Ver Fig. 1 abaixo).
Figura 1 Gerador Solar Fotovoltaico - Diagrama Simplificado:
ATENÇÃO: Aparelhos como Chuveiro Elétrico, Ar Condicionado e Outros que consomem grande quantidade de energia elétrica NÃO PODEM ser alimentados por este kit fotovoltaico.
COMO FUNCIONA
A incidência dos raios solares sobre o Painel Fotovoltaico produz eletricidade. Por meio de um Controlador de Carga, esta energia é enviada para Baterias onde fica armazenada para ser utilizada, normalmente à noite ou em dias chuvosos ou muito nublados. A energia armazenada nas baterias, não pode alimentar diretamente aparelhos domésticos convencionais. É necessário, para isto, utilizar um Inversor de Tensão, cuja finalidade é converter a tensão das baterias - Corrente Contínua para o mesmo padrão utilizado pelas concessionárias de energia elétrica - 120Vca ou 220Vca Corrente Alternada (Ver Fig. 1 abaixo).
Figura 1 Gerador Solar Fotovoltaico - Diagrama Simplificado:
Especificações Técnicas

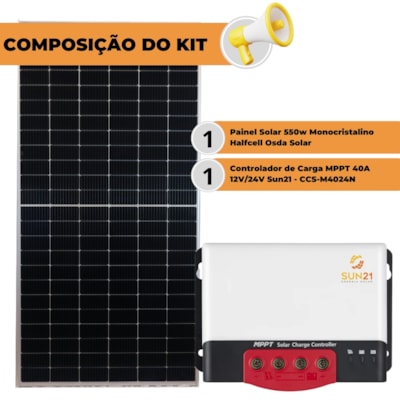

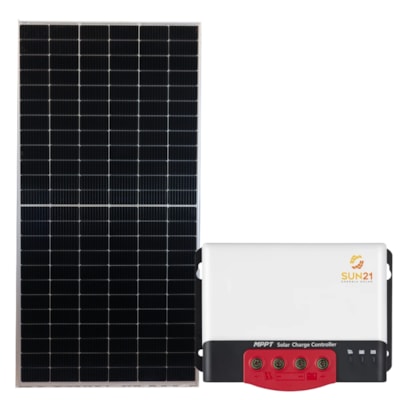

Dados técnicos Painel Solar Monocristalino 550w Halfcell Osda - ODA550-36V-MHD
- Potência Nominal (P.max): 550W;
- Tensão de circuito aberto (Voc): 46.92±3%;
- Corrente de curto-circuito (Isc): 11.20±3%;
- Tensão na Potência Nominal (Vmp): 42.10V;
- Corrente na Potência Nominal (Imp): 13.06A;
- Eficiência do módulo (%): 21,28%;
- Temperatura de operação: -40ºC ~ +85°C;
- Tensão máxima do sistema: 1500V;
- Tipo de célula: Monocristalino;
- Número de células: 144;
- Vidro, espessura e tipo: Vidro de alta transmitância de 3.2mm;
- Estrutura: Liga de alumínio anodizado;
- Caixa de junção: IP67/IP68, 3 diodos;
- Cabo: 4mm² cabo 30cm;
- Conector: MC4 ou compatível com MC4;
- Dimensões do módulo: 2279 x 1134 x 35 mm;
- Peso: 28,4 kg
- Registro INMETRO: 005523/2021
Dados técnicos Controlador de Carga MPPT 40A 12V/24V Sun21 - CCS-M4024N
- Tensão nominal: 12V/24V (reconhecimento automático)
- Corrente máxima de carga: 40A
- Tensão solar máxima na entrada: 100Vcc
- Potência máxima solar na entrada em 12V: 550W
- Potência máxima solar na entrada em 24V: 1100W
- Aterramento: Positivo
- Comunicação: RS232
- Bitola máxima do cabo elétrico: 8 mm²
- Dimensões: 183 x 127 x 65,5mm
- Faixa de temperatura ambiente: -35°C +45°C
- Peso: 800g
- Grau de proteção: IP32
- Registro Inmetro: 005947/2021
- Garantia: 01 ano
