Ver mais sobre o produtoApresentação

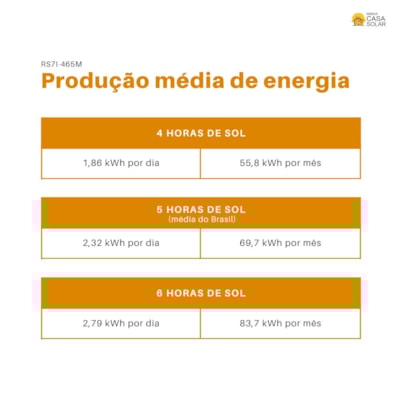

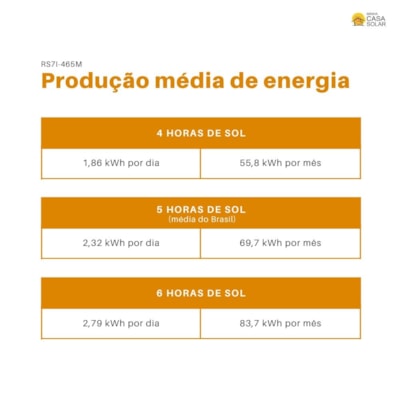

O kit solar é capaz de produzir até 2325w por dia em condições ideais (05 horas sol pleno*). A eletricidade produzida pelos painéis solares será armazenada nas baterias estacionárias para serem utilizada durante o dia e/ou à noite. Utilizando-se o inversor de tensão, o kit gerador poderá alimentar aparelhos domésticos ou equipamentos que funcionem em 120Vca ou 220Vca.
ATENÇÃO: Aparelhos como Chuveiro Elétrico, Ar Condicionado e Outros que consomem grande quantidade de energia elétrica NÃO PODEM ser alimentados por este kit fotovoltaico.
COMO FUNCIONA
A incidência dos raios solares sobre o Painel Fotovoltaico produz eletricidade. Por meio de um Controlador de Carga, esta energia é enviada para Baterias onde fica armazenada para ser utilizada, normalmente à noite ou em dias chuvosos ou muito nublados. A energia armazenada nas baterias, não pode alimentar diretamente aparelhos domésticos convencionais. É necessário, para isto, utilizar um Inversor de Tensão, cuja finalidade é converter a tensão das baterias - Corrente Contínua para o mesmo padrão utilizado pelas concessionárias de energia elétrica - 120Vca ou 220Vca Corrente Alternada (Ver Fig. 1 abaixo).
Figura 1 Gerador Solar Fotovoltaico - Diagrama Simplificado:
ATENÇÃO: Aparelhos como Chuveiro Elétrico, Ar Condicionado e Outros que consomem grande quantidade de energia elétrica NÃO PODEM ser alimentados por este kit fotovoltaico.
COMO FUNCIONA
A incidência dos raios solares sobre o Painel Fotovoltaico produz eletricidade. Por meio de um Controlador de Carga, esta energia é enviada para Baterias onde fica armazenada para ser utilizada, normalmente à noite ou em dias chuvosos ou muito nublados. A energia armazenada nas baterias, não pode alimentar diretamente aparelhos domésticos convencionais. É necessário, para isto, utilizar um Inversor de Tensão, cuja finalidade é converter a tensão das baterias - Corrente Contínua para o mesmo padrão utilizado pelas concessionárias de energia elétrica - 120Vca ou 220Vca Corrente Alternada (Ver Fig. 1 abaixo).
Figura 1 Gerador Solar Fotovoltaico - Diagrama Simplificado:
Especificações Técnicas

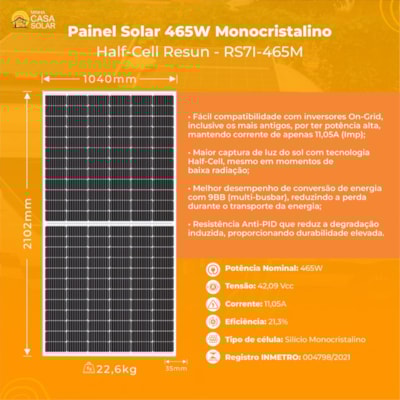

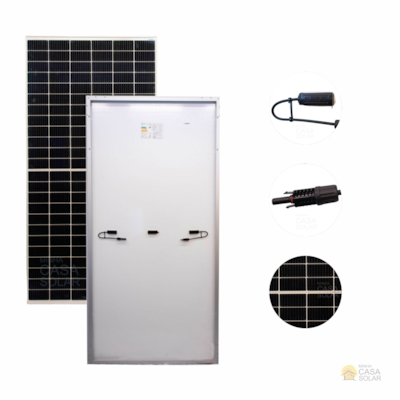

Dados elétricos Painel 465W Monocristalino Resun Half-Cell - RS7I-465M
• Potência Nominal (P.max): 465W;
•Tensão de circuito aberto (Voc): 49,9V;
• Corrente de curto-circuito (Isc): 11.82A;
• Tensão na Potência Nominal (Vmp): 42.09V;
• Corrente na Potência Nominal (Imp): 11,05A;
• Eficiência do módulo (%): 21,3%;
• Temperatura de operação: -40~+85ºC;
• Tensão máxima do sistema: 1500V;
• Tipo de célula: Monocristalino, 9BB;
• Número de células: 144;
• Vidro, espessura e tipo: Vidro de alta transmitância de 3.2mm;
• Estrutura: Liga de alumínio anodizado;
• Caixa de Conexão: IP68, 3 diodos;
• Cabo: 4mm² cabo 30cm(considerando o conector acoplado);
• Conector: MC4 ou compatível com MC4;
• Dimensões do módulo: 2102 x 1040 x 35 mm;
• Peso: 22,6 kg.
• Inmetro: 004798/2021
Especificações Conector MC4
• Corrente nominal: 30A
• Tensão suportada: 1000Vcc (TUV)/600Vcc(UL)
• Faixa de temperatura: -40°C a 90°C
• Grau de proteção: IP67
• Material de contato: cobre estanhado
• Peso: 30g
• Comprimento: 6 cm (cada peça)

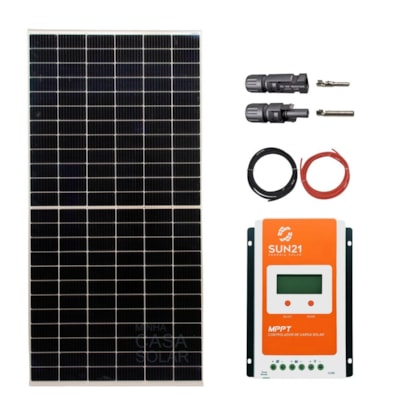

Especificações Técnicas Controlador de Carga Mppt 40A 12V/24V MAX-M4024 Sun 21
• Potência Nominal (P.max): 465W;
•Tensão de circuito aberto (Voc): 49,9V;
• Corrente de curto-circuito (Isc): 11.82A;
• Tensão na Potência Nominal (Vmp): 42.09V;
• Corrente na Potência Nominal (Imp): 11,05A;
• Eficiência do módulo (%): 21,3%;
• Temperatura de operação: -40~+85ºC;
• Tensão máxima do sistema: 1500V;
• Tipo de célula: Monocristalino, 9BB;
• Número de células: 144;
• Vidro, espessura e tipo: Vidro de alta transmitância de 3.2mm;
• Estrutura: Liga de alumínio anodizado;
• Caixa de Conexão: IP68, 3 diodos;
• Cabo: 4mm² cabo 30cm(considerando o conector acoplado);
• Conector: MC4 ou compatível com MC4;
• Dimensões do módulo: 2102 x 1040 x 35 mm;
• Peso: 22,6 kg.
• Inmetro: 004798/2021
Especificações Conector MC4
• Corrente nominal: 30A
• Tensão suportada: 1000Vcc (TUV)/600Vcc(UL)
• Faixa de temperatura: -40°C a 90°C
• Grau de proteção: IP67
• Material de contato: cobre estanhado
• Peso: 30g
• Comprimento: 6 cm (cada peça)
Especificações Técnicas Controlador de Carga Mppt 40A 12V/24V MAX-M4024 Sun 21
- Tensão nominal: 12V/24V (reconhecimento automático)
- Corrente máxima de carga: 40A
- Tensão solar máxima na entrada: 100Vcc
- Potência máxima solar na entrada em 12V: 520W
- Potência máxima solar na entrada em 24V: 1040W
- Consumo próprio:
- 12V: Menor ou igual a 20mA
- 24V: Menor ou igual a 16mA
- Comunicação: RS485
- Bitola máxima do cabo elétrico: 16 mm²
- Dimensões: 252 x 180 x 63mm
- Faixa de temperatura ambiente: -25°C +55°C
- Peso: 1,65Kg
- Grau de proteção: IP30
- Registro Inmetro: 005811/2021
- Garantia: 01 ano
