Ver mais sobre o produtoApresentação

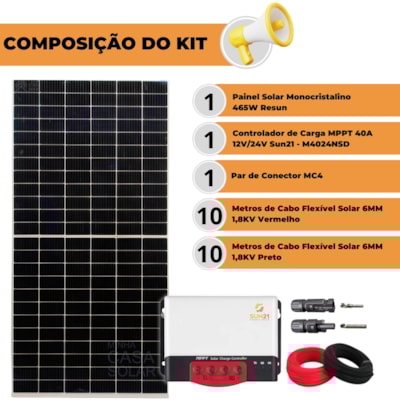

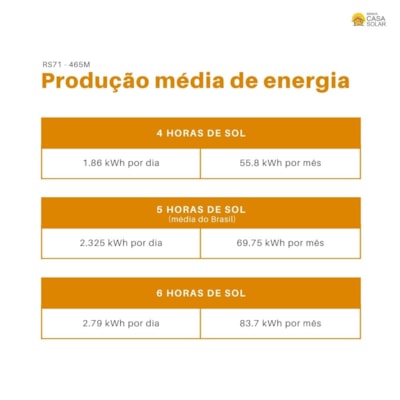

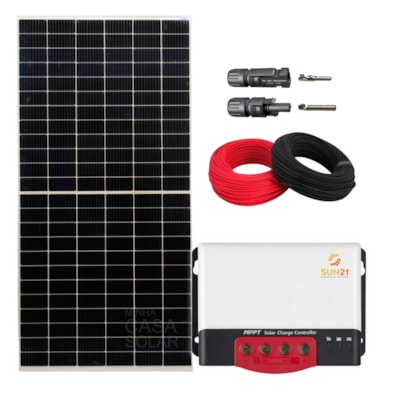

O kit solar é capaz de produzir até 2325w por dia em condições ideais (05 horas sol pleno*). A eletricidade produzida pelos painéis solares será armazenada nas baterias estacionárias para serem utilizada durante o dia e/ou à noite. Utilizando-se o inversor de tensão, o kit gerador poderá alimentar aparelhos domésticos ou equipamentos que funcionem em 120Vca ou 220Vca.
ATENÇÃO: Aparelhos como Chuveiro Elétrico, Ar Condicionado e Outros que consomem grande quantidade de energia elétrica NÃO PODEM ser alimentados por este kit fotovoltaico.
COMO FUNCIONA
A incidência dos raios solares sobre o Painel Fotovoltaico produz eletricidade. Por meio de um Controlador de Carga, esta energia é enviada para Baterias onde fica armazenada para ser utilizada, normalmente à noite ou em dias chuvosos ou muito nublados. A energia armazenada nas baterias, não pode alimentar diretamente aparelhos domésticos convencionais. É necessário, para isto, utilizar um Inversor de Tensão, cuja finalidade é converter a tensão das baterias - Corrente Contínua para o mesmo padrão utilizado pelas concessionárias de energia elétrica - 120Vca ou 220Vca Corrente Alternada (Ver Fig. 1 abaixo).
Figura 1 Gerador Solar Fotovoltaico - Diagrama Simplificado:
ATENÇÃO: Aparelhos como Chuveiro Elétrico, Ar Condicionado e Outros que consomem grande quantidade de energia elétrica NÃO PODEM ser alimentados por este kit fotovoltaico.
COMO FUNCIONA
A incidência dos raios solares sobre o Painel Fotovoltaico produz eletricidade. Por meio de um Controlador de Carga, esta energia é enviada para Baterias onde fica armazenada para ser utilizada, normalmente à noite ou em dias chuvosos ou muito nublados. A energia armazenada nas baterias, não pode alimentar diretamente aparelhos domésticos convencionais. É necessário, para isto, utilizar um Inversor de Tensão, cuja finalidade é converter a tensão das baterias - Corrente Contínua para o mesmo padrão utilizado pelas concessionárias de energia elétrica - 120Vca ou 220Vca Corrente Alternada (Ver Fig. 1 abaixo).
Figura 1 Gerador Solar Fotovoltaico - Diagrama Simplificado:
Especificações Técnicas

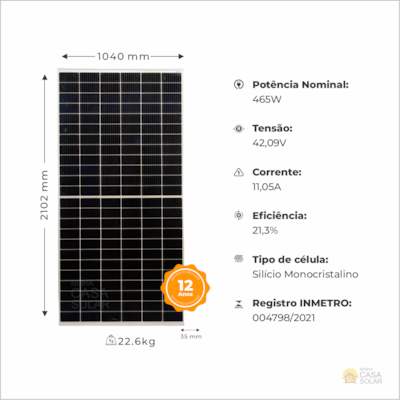

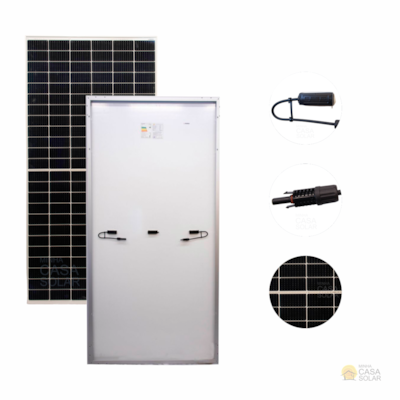

Dados elétricos Painel 465W Monocristalino Resun Half-Cell - RS7I-465M
Potência Nominal (P.max): 465W;
Tensão de circuito aberto (Voc): 49,9V;
Corrente de curto-circuito (Isc): 11.82A;
Tensão na Potência Nominal (Vmp): 42.09V;
Corrente na Potência Nominal (Imp): 11,05A;
Eficiência do módulo (%): 21,3%;
Temperatura de operação: -40~+85ºC;
Tensão máxima do sistema: 1500V;
Tipo de célula: Monocristalino, 9BB;
Número de células: 144;
Vidro, espessura e tipo: Vidro de alta transmitância de 3.2mm;
Estrutura: Liga de alumínio anodizado;
Caixa de Conexão: IP68, 3 diodos;
Cabo: 4mm² cabo 30cm(considerando o conector acoplado);
Conector: MC4 ou compatível com MC4;
Dimensões do módulo: 2102 x 1040 x 35 mm;
Peso: 22,6 kg.
Inmetro: 004798/2021
Especificações Conector MC4
Corrente nominal: 30A
Tensão suportada: 1000Vcc (TUV)/600Vcc(UL)
Faixa de temperatura: -40°C a 90°C
Grau de proteção: IP67
Material de contato: cobre estanhado
Peso: 30g
Comprimento: 6 cm (cada peça)
Especificações Técnicas Controlador de Carga Mppt 40A 12V/24V M4024NSD Sun 21
Tensão nominal: 12V/24V (reconhecimento automático)
Corrente máxima de carga: 40A
Tensão solar máxima na entrada: 100Vcc
Potência máxima solar na entrada em 12V: 550W
Potência máxima solar na entrada em 24V: 1100W
Aterramento: Positivo
Comunicação: RS232
Bitola máxima do cabo elétrico: 8 mm²
Dimensões: 183 x 127 x 65,5mm
Faixa de temperatura ambiente: -35°C +45°C
Peso: 800g
Grau de proteção: IP32
Registro Inmetro: 005947/2021
Garantia: 01 ano
Potência Nominal (P.max): 465W;
Tensão de circuito aberto (Voc): 49,9V;
Corrente de curto-circuito (Isc): 11.82A;
Tensão na Potência Nominal (Vmp): 42.09V;
Corrente na Potência Nominal (Imp): 11,05A;
Eficiência do módulo (%): 21,3%;
Temperatura de operação: -40~+85ºC;
Tensão máxima do sistema: 1500V;
Tipo de célula: Monocristalino, 9BB;
Número de células: 144;
Vidro, espessura e tipo: Vidro de alta transmitância de 3.2mm;
Estrutura: Liga de alumínio anodizado;
Caixa de Conexão: IP68, 3 diodos;
Cabo: 4mm² cabo 30cm(considerando o conector acoplado);
Conector: MC4 ou compatível com MC4;
Dimensões do módulo: 2102 x 1040 x 35 mm;
Peso: 22,6 kg.
Inmetro: 004798/2021
Especificações Conector MC4
Corrente nominal: 30A
Tensão suportada: 1000Vcc (TUV)/600Vcc(UL)
Faixa de temperatura: -40°C a 90°C
Grau de proteção: IP67
Material de contato: cobre estanhado
Peso: 30g
Comprimento: 6 cm (cada peça)
Especificações Técnicas Controlador de Carga Mppt 40A 12V/24V M4024NSD Sun 21
Tensão nominal: 12V/24V (reconhecimento automático)
Corrente máxima de carga: 40A
Tensão solar máxima na entrada: 100Vcc
Potência máxima solar na entrada em 12V: 550W
Potência máxima solar na entrada em 24V: 1100W
Aterramento: Positivo
Comunicação: RS232
Bitola máxima do cabo elétrico: 8 mm²
Dimensões: 183 x 127 x 65,5mm
Faixa de temperatura ambiente: -35°C +45°C
Peso: 800g
Grau de proteção: IP32
Registro Inmetro: 005947/2021
Garantia: 01 ano
