Ver mais sobre o produtoApresentação

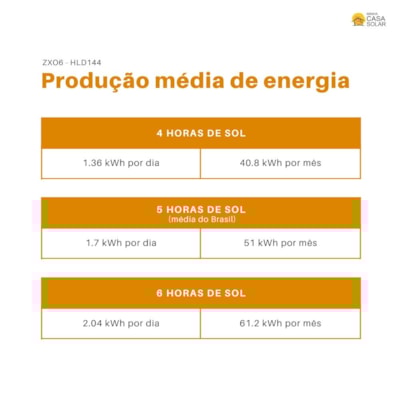

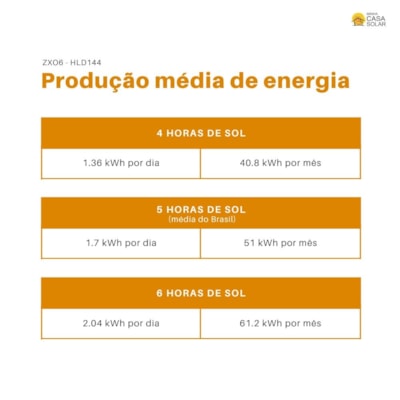

O kit solar é capaz de produzir até 1.700W por dia em condições ideais (05 horas sol pleno*). A eletricidade produzida pelos painéis solares pode ser armazenada em baterias estacionárias para ser utilizada durante o dia e/ou à noite. Utilizando-se o inversor de tensão, o kit gerador poderá alimentar aparelhos domésticos ou equipamentos que funcionem em 120Vca ou 220Vca.
ATENÇÃO: Aparelhos como Chuveiro Elétrico, Ar Condicionado e Outros que consomem grande quantidade de energia elétrica NÃO PODEM ser alimentados por este kit fotovoltaico.
COMO FUNCIONA
A incidência dos raios solares sobre o Painel Fotovoltaico produz eletricidade. Por meio de um Controlador de Carga, esta energia é enviada para Baterias onde fica armazenada para ser utilizada, normalmente à noite ou em dias chuvosos ou muito nublados. A energia armazenada nas baterias, não pode alimentar diretamente aparelhos domésticos convencionais. É necessário, para isto, utilizar um Inversor de Tensão, cuja finalidade é converter a tensão das baterias - Corrente Contínua para o mesmo padrão utilizado pelas concessionárias de energia elétrica - 120Vca ou 220Vca Corrente Alternada (Ver Fig. 1 abaixo).
Figura 1 Gerador Solar Fotovoltaico - Diagrama Simplificado:
ATENÇÃO: Aparelhos como Chuveiro Elétrico, Ar Condicionado e Outros que consomem grande quantidade de energia elétrica NÃO PODEM ser alimentados por este kit fotovoltaico.
COMO FUNCIONA
A incidência dos raios solares sobre o Painel Fotovoltaico produz eletricidade. Por meio de um Controlador de Carga, esta energia é enviada para Baterias onde fica armazenada para ser utilizada, normalmente à noite ou em dias chuvosos ou muito nublados. A energia armazenada nas baterias, não pode alimentar diretamente aparelhos domésticos convencionais. É necessário, para isto, utilizar um Inversor de Tensão, cuja finalidade é converter a tensão das baterias - Corrente Contínua para o mesmo padrão utilizado pelas concessionárias de energia elétrica - 120Vca ou 220Vca Corrente Alternada (Ver Fig. 1 abaixo).
Figura 1 Gerador Solar Fotovoltaico - Diagrama Simplificado:
Especificações Técnicas

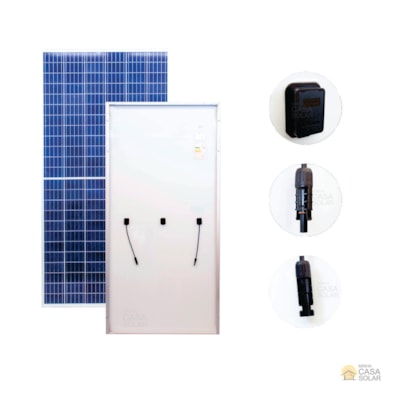

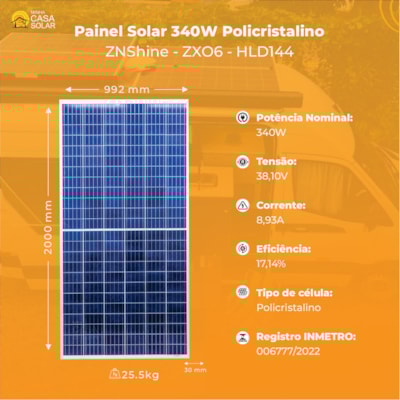

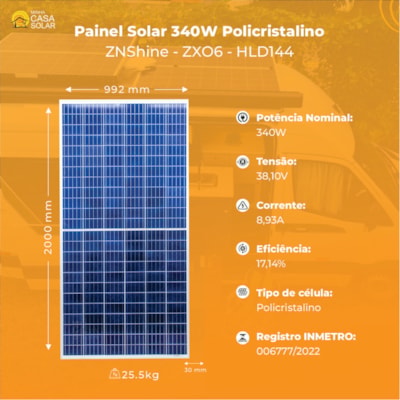

Dados elétricos Painel Solar 340W Policristalino Half-Cell ZnShine - ZXP6-HLD144
- Potência Nominal (P.max): 340W;
- Tensão de circuito aberto (Voc): 46,8V;
- Corrente de curto-circuito (Isc): 9,22A;
- Tensão na Potência Nominal (Vmp): 38.10V;
- Corrente na Potência Nominal (Imp): 8.93A;
- Eficiência do módulo (%): 17,14%;
- Temperatura de operação: -40ºC ~ +85°C;
- Tensão máxima do sistema: 1500V;
- Tipo de célula: Policristalino;
- Número de células: 144;
- Vidro, espessura e tipo: Vidro temperado duplo leve de 2mm + 2mm;
- Estrutura: Liga de alumínio anodizado;
- Caixa de junção: IP68, 3 diodos;
- Cabo: 4mm² cabo 350mm;
- Conector: MC4 ou compatível com MC4;
- Dimensões do módulo: 2000 x 992 x 30 mm;
- Peso: 25,5kg
- Registro Inmetro 006777/2022
- Corrente nominal: 30A
- Tensão suportada: 1000Vcc (TUV)/600Vcc(UL)
- Faixa de temperatura: -40°C a 90°C
- Grau de proteção: IP67
- Material de contato: cobre estanhado
- Peso: 30g
- Comprimento: 6 cm (cada peça)
Especificações Controlador de Carga Mppt 60A 12V/24V SRNE MA2460N15
- Consumo de energia estática: = 50mA;
- Tipo de bateria: USE/FLD/GEL/LI/SLD (Padrão);
- Tensão do sistema: 12V/24V;
- Faixa de tensão operacional da bateria: 8V - 32V;
- Corrente de carga nominal: 60A;
- Corrente Máxima de Entrada FV: 53A;
- Potência máxima do painel solar: 520W/12V ou 1040W/24V;
- Tensão máxima de circuito aberto PV: 150V;
- Ponto de Tensão Operacional: MPPT;
- Faixa (tensão da bateria +2) ~ 110V
- Eficiência MPPT: > 99%
- Eficiência de conversão de carregamento: 85%-98% (10% ~ 100% da potência nominal)
- Corrente de descarga nominal: 40A;
- Modo de operação de carga: Controle dependente de luz pura, controle dependente de luz e tempo, modo manual (padrão), modo de depuração, normalmente aberto.
- Conexão paralela para carregamento: Sim;
- Compensação de perda de linha: Sim
- Configuração de corrente de corte de carga: Sim
