ATENÇÃO: Aparelhos como Chuveiro Elétrico, Ar Condicionado e Outros que consomem grande quantidade de energia elétrica NÃO PODEM ser alimentados por este kit fotovoltaico.
COMO FUNCIONA
A incidência dos raios solares sobre o Painel Fotovoltaico produz eletricidade. Por meio de um Controlador de Carga, esta energia é enviada para Baterias onde fica armazenada para ser utilizada, normalmente à noite ou em dias chuvosos ou muito nublados. A energia armazenada nas baterias, não pode alimentar diretamente aparelhos domésticos convencionais. É necessário, para isto, utilizar um Inversor de Tensão, cuja finalidade é converter a tensão das baterias - Corrente Contínua para o mesmo padrão utilizado pelas concessionárias de energia elétrica - 120Vca ou 220Vca Corrente Alternada (Ver Fig. 1 abaixo).
Figura 1 Gerador Solar Fotovoltaico - Diagrama Simplificado:
Especificações Técnicas

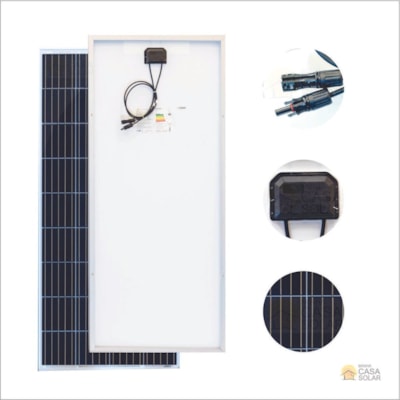

Dados elétricos Painel Policristalino 150w Resun
Potência máxima (Pmax): 150Wp
Número de células: 36
Tensão de máxima potência (Vmp): 17,91V
Corrente da máxima potência (Imp): 8,38A
Tensão de circuito aberto (Voc): 22,3V
Corrente do curto-circuito (Isc): 8,82A
Tipo de células: Silício Policristalino
Eficiência do módulo: 15,29%

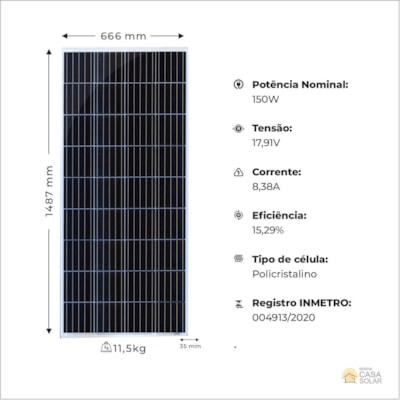

Dimensões: 1487x666x35 mm
Peso: 11,5Kg
Registro INMETRO: 004913/2020
Especificações Conector MC4
Corrente nominal: 30A
Tensão suportada: 1000Vcc (TUV)/600Vcc(UL)
Faixa de temperatura: -40°C a 90°C
Grau de proteção: IP67
Material de contato: cobre estanhado
Peso: 30g
Comprimento: 6 cm (cada peça)
Controlador de Carga 10A 12V/24V PWM Sun21 - CCS-P1024
Tensão nominal: 12V/24V (reconhecimento automático)
Corrente solar máxima: 10A
Corrente máxima das cargas: 10A
Consumo próprio: <10mA (12V); <12mA (24V)
Bitola máxima do cabo elétrico: 8 mm²
Tensão máxima do banco de baterias: 24V
Faixa de temperatura ambiente: -25°C +55°C
Aterramento: Negativo
Umidade: ≤95% NC
Grau de proteção: IP30
Dimensões: 103 x 71 x 36 mm
Peso: 100g
Registro Inmetro: 005948/2021
Garantia: 01 ano
