Ver mais sobre o produtoApresentação

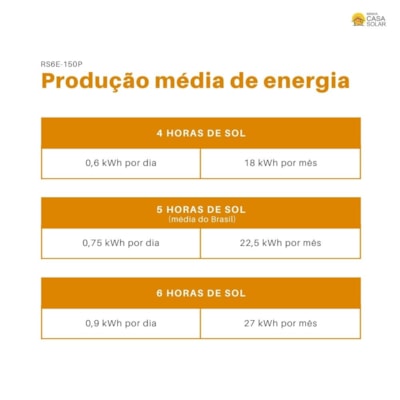

O kit solar é capaz de produzir até 750W por dia em condições ideais (05 horas sol pleno*). A eletricidade produzida pelos painéis solares pode ser armazenada em baterias estacionárias para ser utilizada durante o dia e/ou à noite. Utilizando-se o inversor de tensão, o kit gerador poderá alimentar aparelhos domésticos ou equipamentos que funcionem em 120Vca ou 220Vca.
ATENÇÃO: Aparelhos como Chuveiro Elétrico, Ar Condicionado e Outros que consomem grande quantidade de energia elétrica NÃO PODEM ser alimentados por este kit fotovoltaico.
COMO FUNCIONA
A incidência dos raios solares sobre o Painel Fotovoltaico produz eletricidade. Por meio de um Controlador de Carga, esta energia é enviada para Baterias onde fica armazenada para ser utilizada, normalmente à noite ou em dias chuvosos ou muito nublados. A energia armazenada nas baterias, não pode alimentar diretamente aparelhos domésticos convencionais. É necessário, para isto, utilizar um Inversor de Tensão, cuja finalidade é converter a tensão das baterias - Corrente Contínua para o mesmo padrão utilizado pelas concessionárias de energia elétrica - 120Vca ou 220Vca Corrente Alternada (Ver Fig. 1 abaixo).
Figura 1 Gerador Solar Fotovoltaico - Diagrama Simplificado:
ATENÇÃO: Aparelhos como Chuveiro Elétrico, Ar Condicionado e Outros que consomem grande quantidade de energia elétrica NÃO PODEM ser alimentados por este kit fotovoltaico.
COMO FUNCIONA
A incidência dos raios solares sobre o Painel Fotovoltaico produz eletricidade. Por meio de um Controlador de Carga, esta energia é enviada para Baterias onde fica armazenada para ser utilizada, normalmente à noite ou em dias chuvosos ou muito nublados. A energia armazenada nas baterias, não pode alimentar diretamente aparelhos domésticos convencionais. É necessário, para isto, utilizar um Inversor de Tensão, cuja finalidade é converter a tensão das baterias - Corrente Contínua para o mesmo padrão utilizado pelas concessionárias de energia elétrica - 120Vca ou 220Vca Corrente Alternada (Ver Fig. 1 abaixo).
Figura 1 Gerador Solar Fotovoltaico - Diagrama Simplificado:
Especificações Técnicas

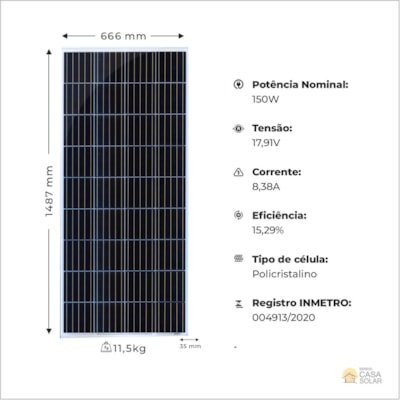

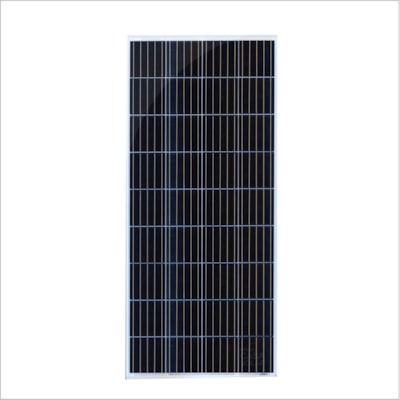

Dados elétricos Painel Policristalino 150w RS6E-150P Resun
- Potência máxima (Pmax): 150Wp
- Número de células: 36
- Tensão de máxima potência (Vmp): 17,91V
- Corrente da máxima potência (Imp): 8,38A
- Tensão de circuito aberto (Voc): 22,3V
- Corrente do curto-circuito (Isc): 8,82A
- Tipo de células: Silício Policristalino
- Eficiência do módulo: 15,29%
- Dimensões: 1487x666x35 mm
- Peso: 11,5Kg
- Registro INMETRO: 004913/2020
Especificações técnicas Controlador de Carga Pwm 20A 12/24V CCS-P2024 Sun 21
- Tensão nominal: 12V/24V (reconhecimento automático)
- Corrente solar máxima: 20A
- Corrente máxima das cargas: 20A
- Consumo próprio:<10ma (12v); <12ma (24v)< i>
- Bitola máxima do cabo elétrico: 8 mm²
- Tensão máxima do banco de baterias: 35V
- Faixa de temperatura ambiente: -25°C +55°C
- Aterramento: Negativo
- Umidade: =95% NC
- Grau de proteção: IP30
- Dimensões: 130 x 75 x 38 mm
- Peso: 160g
- Registro Inmetro: 005948/2021
- Garantia: 01 ano
Especificações Conector Mc4 Multicontact
- Corrente nominal: 30A
- Tensão suportada: 1000Vcc (TUV)/600Vcc(UL)
- Faixa de temperatura: -40°C a 90°C
- Grau de proteção: IP67
- Material de contato: cobre estanhado
- Peso: 30g
- Comprimento: 6 cm (cada peça)
