Ver mais sobre o produtoApresentação

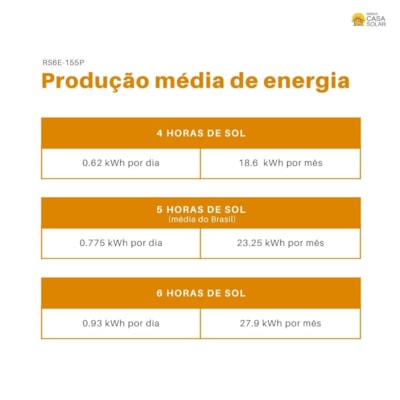

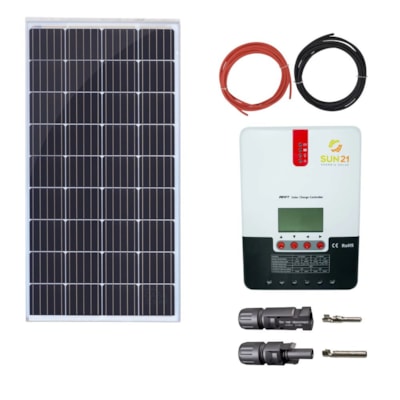

O kit solar é capaz de produzir até 775W por dia em condições ideais (05 horas sol pleno*). A eletricidade produzida pelos painéis solares pode ser armazenada em baterias estacionárias para ser utilizada durante o dia e/ou à noite. Utilizando-se o inversor de tensão, o kit gerador poderá alimentar aparelhos domésticos ou equipamentos que funcionem em 120Vca ou 220Vca.
ATENÇÃO: Aparelhos como Chuveiro Elétrico, Ar Condicionado e Outros que consomem grande quantidade de energia elétrica NÃO PODEM ser alimentados por este kit fotovoltaico.
COMO FUNCIONA
A incidência dos raios solares sobre o Painel Fotovoltaico produz eletricidade. Por meio de um Controlador de Carga, esta energia é enviada para Baterias onde fica armazenada para ser utilizada, normalmente à noite ou em dias chuvosos ou muito nublados. A energia armazenada nas baterias, não pode alimentar diretamente aparelhos domésticos convencionais. É necessário, para isto, utilizar um Inversor de Tensão, cuja finalidade é converter a tensão das baterias - Corrente Contínua para o mesmo padrão utilizado pelas concessionárias de energia elétrica - 120Vca ou 220Vca Corrente Alternada (Ver Fig. 1 abaixo).
Figura 1 Gerador Solar Fotovoltaico - Diagrama Simplificado:
ATENÇÃO: Aparelhos como Chuveiro Elétrico, Ar Condicionado e Outros que consomem grande quantidade de energia elétrica NÃO PODEM ser alimentados por este kit fotovoltaico.
COMO FUNCIONA
A incidência dos raios solares sobre o Painel Fotovoltaico produz eletricidade. Por meio de um Controlador de Carga, esta energia é enviada para Baterias onde fica armazenada para ser utilizada, normalmente à noite ou em dias chuvosos ou muito nublados. A energia armazenada nas baterias, não pode alimentar diretamente aparelhos domésticos convencionais. É necessário, para isto, utilizar um Inversor de Tensão, cuja finalidade é converter a tensão das baterias - Corrente Contínua para o mesmo padrão utilizado pelas concessionárias de energia elétrica - 120Vca ou 220Vca Corrente Alternada (Ver Fig. 1 abaixo).
Figura 1 Gerador Solar Fotovoltaico - Diagrama Simplificado:
Especificações Técnicas

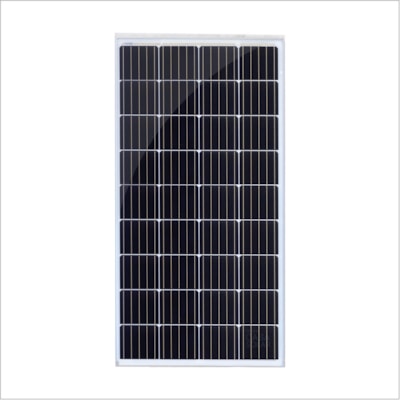

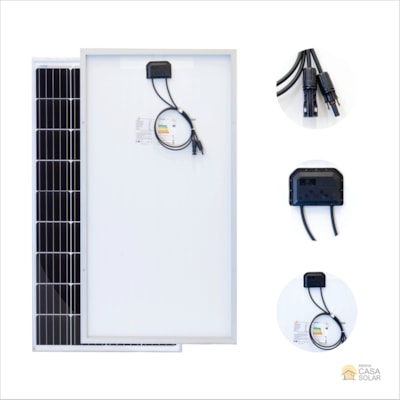

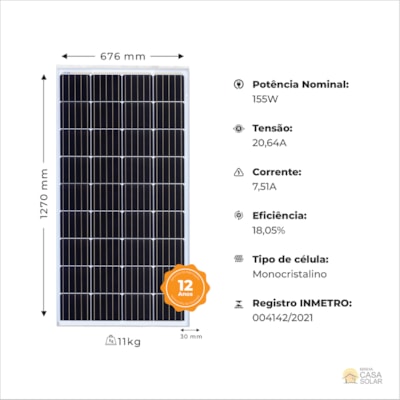

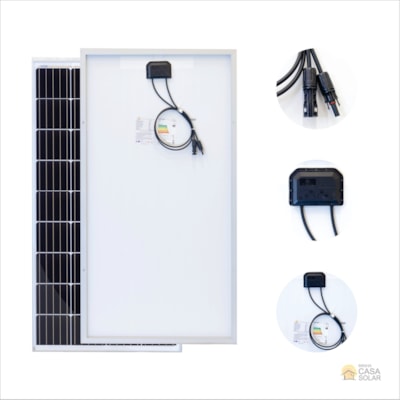

Dados elétricos Painel Monocristalino 155w Resun
- Potência Nominal: 155W
- Tensão de Operação (Vmp): 20,64V
- Corrente de Operação (Imp): 7,51A
- Tensão de circuito aberto (Voc): 24.46V
- Corrente de curto circuito (Voc): 8.31A
- Tensão máxima do sistema: 1000V
- Eficiência: 18,05%
- Número de Células: 36
- Tipo de célula: Silício Monocristalino
- Dimensões painel: 1270 x 676 x 30 mm
- Peso: 11Kg

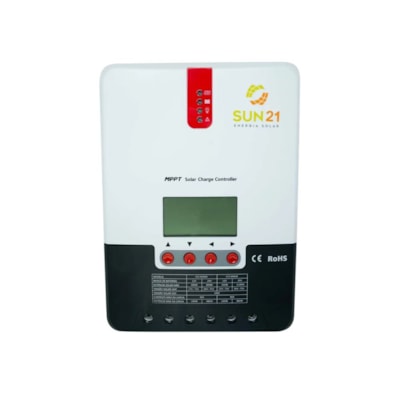

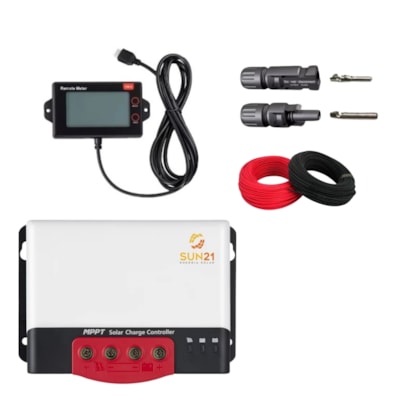

Especificações técnicas Controlador de Carga Mppt 30a 12v/24/v CCS-M3024 Sun 21 - Tensão nominal: 12V/24V (reconhecimento automático)
- Corrente máxima de carga: 30A
- Tensão solar máxima na entrada: 100Vcc
- Potência máxima solar na entrada em 12V: 400W
- Potência máxima solar na entrada em 24V: 800W
- Aterramento: Positivo
- Consumo próprio:
- 12V: Menor ou igual a 20mA
- 24V: Menor ou igual a 16mA
- Comunicação: RS232
- Bitola máxima do cabo elétrico: 8 mm²
- Dimensões: 238 x 173 x 72,5mm
- Faixa de temperatura ambiente: -35°C +45°C
- Peso: 2,0Kg
- Grau de proteção: IP32
- Registro Inmetro: 005812/2021
- Garantia: 01 ano
Especificações Conector MC4 - Corrente nominal: 30A
- Tensão suportada: 1000Vcc (TUV)/600Vcc(UL)
- Faixa de temperatura: -40°C a 90°C
- Grau de proteção: IP67
- Material de contato: cobre estanhado
- Peso: 30g
- Comprimento: 6 cm (cada peça)
