Ver mais sobre o produtoApresentação

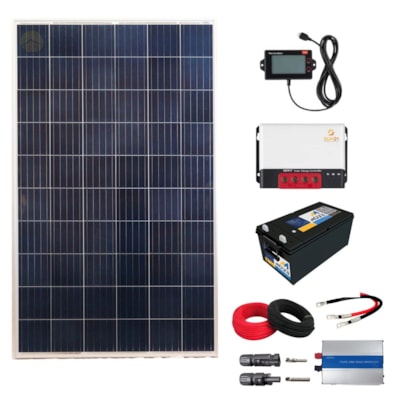

O kit solar é capaz de produzir até 5600W por dia em condições ideais (05 horas sol pleno*). A eletricidade produzida pelos painéis solares pode ser armazenada em baterias estacionárias para ser utilizada durante o dia e/ou à noite. Utilizando-se o inversor de tensão, o kit gerador poderá alimentar aparelhos domésticos ou equipamentos que funcionem em 120Vca ou 220Vca.
ATENÇÃO: Aparelhos como Chuveiro Elétrico, Ar Condicionado e Outros que consomem grande quantidade de energia elétrica NÃO PODEM ser alimentados por este kit fotovoltaico.
COMO FUNCIONA
A incidência dos raios solares sobre o Painel Fotovoltaico produz eletricidade. Por meio de um Controlador de Carga, esta energia é enviada para Baterias onde fica armazenada para ser utilizada, normalmente à noite ou em dias chuvosos ou muito nublados. A energia armazenada nas baterias, não pode alimentar diretamente aparelhos domésticos convencionais. É necessário, para isto, utilizar um Inversor de Tensão, cuja finalidade é converter a tensão das baterias - Corrente Contínua para o mesmo padrão utilizado pelas concessionárias de energia elétrica - 120Vca ou 220Vca Corrente Alternada (Ver Fig. 1 abaixo).
Figura 1 Gerador Solar Fotovoltaico - Diagrama Simplificado:
ATENÇÃO: Aparelhos como Chuveiro Elétrico, Ar Condicionado e Outros que consomem grande quantidade de energia elétrica NÃO PODEM ser alimentados por este kit fotovoltaico.
COMO FUNCIONA
A incidência dos raios solares sobre o Painel Fotovoltaico produz eletricidade. Por meio de um Controlador de Carga, esta energia é enviada para Baterias onde fica armazenada para ser utilizada, normalmente à noite ou em dias chuvosos ou muito nublados. A energia armazenada nas baterias, não pode alimentar diretamente aparelhos domésticos convencionais. É necessário, para isto, utilizar um Inversor de Tensão, cuja finalidade é converter a tensão das baterias - Corrente Contínua para o mesmo padrão utilizado pelas concessionárias de energia elétrica - 120Vca ou 220Vca Corrente Alternada (Ver Fig. 1 abaixo).
Figura 1 Gerador Solar Fotovoltaico - Diagrama Simplificado:
Especificações Técnicas

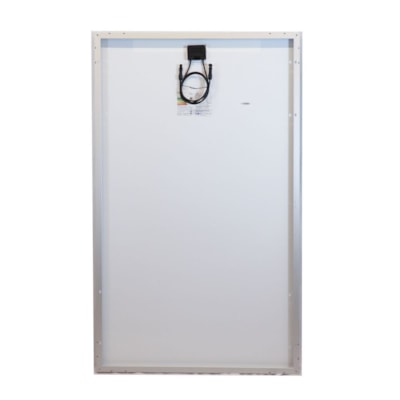

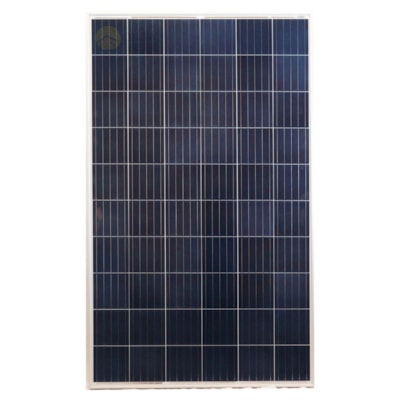

Dados elétricos Painel Policristalino 280w Resun
Especificações Medidor Remoto Sun 21
Especificações Conector MC4
- Potência máxima (Pmax): 280Wp
- Número de células: 60
- Tensão de máxima potência (Vmp): 31,70V
- Corrente da máxima potência (Imp): 8,85A
- Tensão de circuito aberto (Voc): 39,03V
- Corrente do curto-circuito (Isc): 9,24A
- Tipo de células: Silício Policristalino
- Eficiência do módulo: 17,21%
- Dimensões: 1640 x 992 x35 mm
- Peso: 19Kg
- Registro Inmetro - 006114/2020
- Garantia: 12 Anos contra defeitos de fabricação

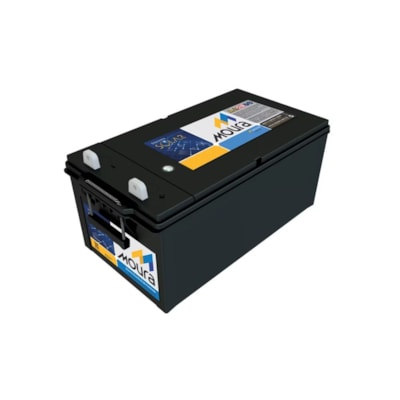

- Capacidade (à 25°C; (Ah) /1,75Vpe)
- C10: 200
- C20: 220
- C120: 244,8
- Tensão Nominal: 12 V
- Dimensões - Comprimento: 517 mm Largura: 272 mm- Altura: Com Polo 246 mm
- Sem Polo 221 mm
- Peso: 57,35 Kg

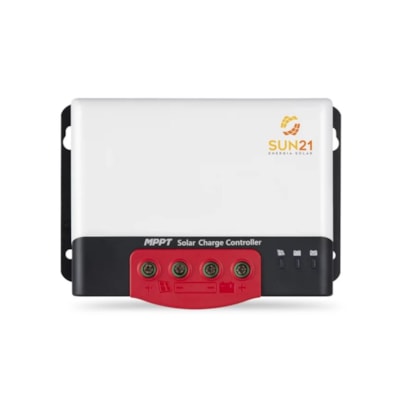

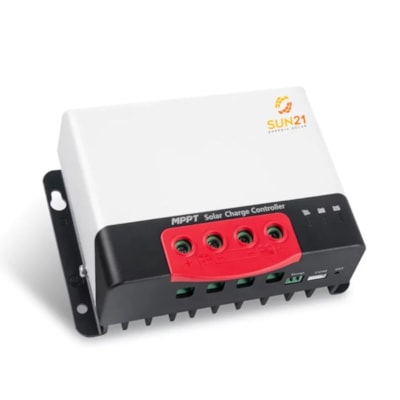

Dados elétricos Controlador de Carga MPPT 40A 12V/24V Sun21 - M4024NSD
- Tensão nominal: 12V/24V (reconhecimento automático)
- Corrente máxima de carga: 40A
- Tensão solar máxima na entrada: 100Vcc
- Potência máxima solar na entrada em 12V: 550W
- Potência máxima solar na entrada em 24V: 1100W
- Aterramento: Positivo
- Comunicação: RS232
- Bitola máxima do cabo elétrico: 8 mm²
- Dimensões: 183 x 127 x 65,5mm
- Faixa de temperatura ambiente: -35°C +45°C
- Peso: 800g
- Grau de proteção: IP32
- Registro Inmetro: 005947/2021
- Garantia: 01 ano

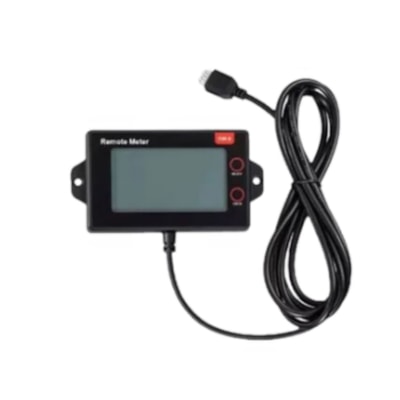

Especificações Medidor Remoto Sun 21
- Dimensão da parte frontal: 96 mm x 55 mm
- Dimensão da estrutura para sobrepor: 55,5 mm x 104 mm
- Dimensão do cabo 1,5 metros
- Consumo próprio:< >Luz de fundo acesa: 0,04W Luz de fundo apagada: 0,03W. Peso: 0,9KG

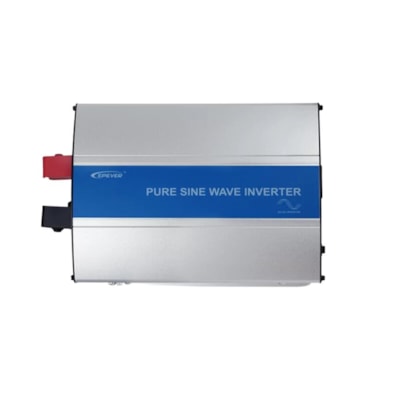

Especificações Inversor de Tensão Senoidal 1,2 KW 24/110V Epsolar
- Potência máxima CA: 1200 watts
- Forma de onda: Onda senoidal pura
- Tensão de entrada (faixa): 21.6 a 32 VDC
- Frequência de saída CA: 50/60Hz ± 0.1%
- Tensão de saída CA: 110VAC (± 5%); 120VAC (-7% a + 5%)
- Eficiência: 94%
- Temperatura de trabalho: -20 °C ~ + 45 °C
- Proteção: IP20
- Peso: 3.9kg
- Dimensões: (CxLxA) 284.7×231.5×98.5

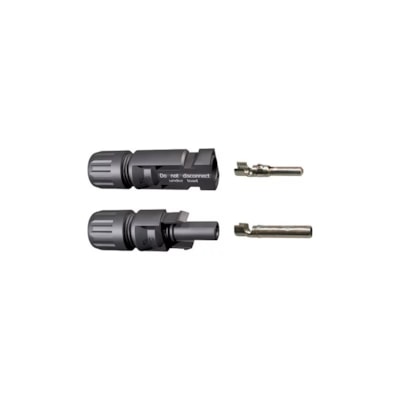

Especificações Conector MC4
- Corrente nominal: 30A
- Tensão suportada: 1000Vcc (TUV)/600Vcc(UL)
- Faixa de temperatura: -40°C a 90°C
- Grau de proteção: IP67
- Material de contato: cobre estanhado
- Peso: 30g
- Comprimento: 6 cm (cada peça)

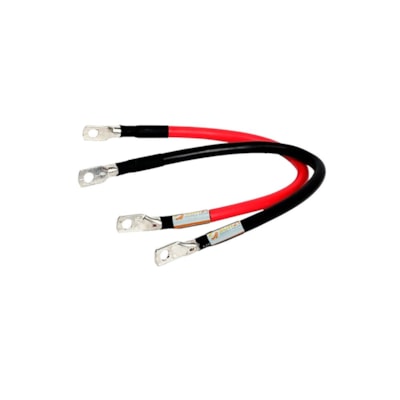

Especificações Par de Cabos p/ Conexão de Baterias (M8) - CBB-035-S
- Seção nominal dos cabos: 35mm²
- Comprimento de cada cabo: 30cm.
- Norma do condutor: NBR NM 247-3 – Cabos isolados com policloreto de vinila (PVC)
- Cor: 01 cabo preto e 01 cabo vermelho
- Terminais: M8 com furo de 8mm
