Apresentação
O kit solar é capaz de produzir até 300w por dia em condições ideais (05 horas sol pleno*). A eletricidade produzida pelos painéis solares pode ser armazenada em baterias estacionárias para ser utilizada durante o dia e/ou à noite. Utilizando-se o inversor de tensão, o kit gerador poderá alimentar aparelhos domésticos ou equipamentos que funcionem em 120Vca ou 220Vca.
ATENÇÃO: Aparelhos como Chuveiro Elétrico, Ar Condicionado e Outros que consomem grande quantidade de energia elétrica NÃO PODEM ser alimentados por este kit fotovoltaico.
COMO FUNCIONA
A incidência dos raios solares sobre o Painel Fotovoltaico produz eletricidade. Por meio de um Controlador de Carga, esta energia é enviada para Baterias onde fica armazenada para ser utilizada, normalmente à noite ou em dias chuvosos ou muito nublados. A energia armazenada nas baterias, não pode alimentar diretamente aparelhos domésticos convencionais. É necessário, para isto, utilizar um Inversor de Tensão, cuja finalidade é converter a tensão das baterias - Corrente Contínua para o mesmo padrão utilizado pelas concessionárias de energia elétrica - 120Vca ou 220Vca Corrente Alternada (Ver Fig. 1 abaixo).
Figura 1 Gerador Solar Fotovoltaico - Diagrama Simplificado:

ATENÇÃO: Aparelhos como Chuveiro Elétrico, Ar Condicionado e Outros que consomem grande quantidade de energia elétrica NÃO PODEM ser alimentados por este kit fotovoltaico.
COMO FUNCIONA
A incidência dos raios solares sobre o Painel Fotovoltaico produz eletricidade. Por meio de um Controlador de Carga, esta energia é enviada para Baterias onde fica armazenada para ser utilizada, normalmente à noite ou em dias chuvosos ou muito nublados. A energia armazenada nas baterias, não pode alimentar diretamente aparelhos domésticos convencionais. É necessário, para isto, utilizar um Inversor de Tensão, cuja finalidade é converter a tensão das baterias - Corrente Contínua para o mesmo padrão utilizado pelas concessionárias de energia elétrica - 120Vca ou 220Vca Corrente Alternada (Ver Fig. 1 abaixo).
Figura 1 Gerador Solar Fotovoltaico - Diagrama Simplificado:
Especificações Técnicas

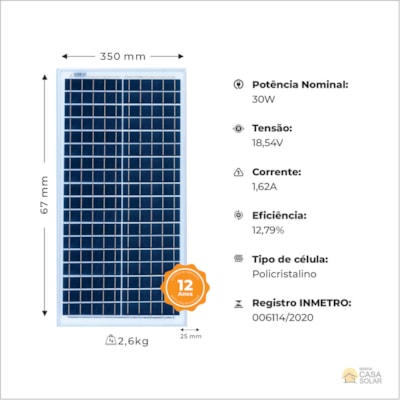

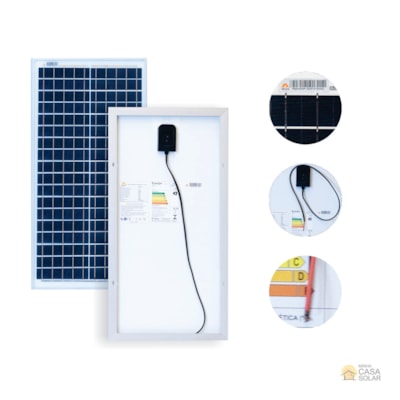

Dados elétricos Painel Policristalino 30W Resun
- Potência máxima (Pmax): 30Wp
- Número de células: 36
- Tensão de máxima potência (Vmp): 18,54V
- Corrente da máxima potência (Imp): 1,62A
- Tensão de circuito aberto (Voc): 22,68V
- Corrente do curto-circuito (Isc): 1,76A
- Tipo de células: Silício Policristalino
- Eficiência do módulo: 12,79%
- Dimensões: 670x350x25 mm
- Peso: 2,6Kg
- Registro INMETRO: 006114/2020
- Corrente nominal: 30A
- Tensão suportada: 1000Vcc (TUV)/600Vcc(UL)
- Faixa de temperatura: -40°C a 90°C
- Grau de proteção: IP67
- Material de contato: cobre estanhado
- Peso: 30g
- Comprimento: 6 cm (cada peça)
Especificações Controlador Pwm 10A 12v/24v CCS-1024 Sun 21 - Tensão nominal: 12V/24V (reconhecimento automático)
- Corrente solar máxima: 10A
- Corrente máxima das cargas: 10A
- Consumo próprio: <10mA (12V); <12mA (24V)
- Bitola máxima do cabo elétrico: 8 mm²
- Tensão máxima do banco de baterias: 24V
- Faixa de temperatura ambiente: -25°C +55°C
- Aterramento: Negativo
- Umidade: ≤95% NC
- Grau de proteção: IP30
- Dimensões: 103 x 71 x 36 mm
- Peso: 100g
- Registro Inmetro: 005948/2021
- Garantia: 01 ano
Acessórios recomendados (NÃO INCLUSOS)
- Bateria estacionária – para armazenar a energia do painel. Clique Aqui para visitar a sessão de Baterias Estacionárias.
- Inversor de tensão - caso os equipamentos ligados à bateria/acumulador funcionem em 127Vca ou 220Vca. Clique Aqui para visitar a sessão de Inversores.
- Suportes para os painéis fotovoltaicos - Clique Aqui para acessar a sessão de suportes para módulos fotovoltaicos

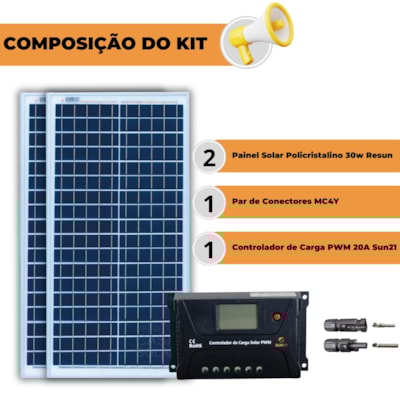

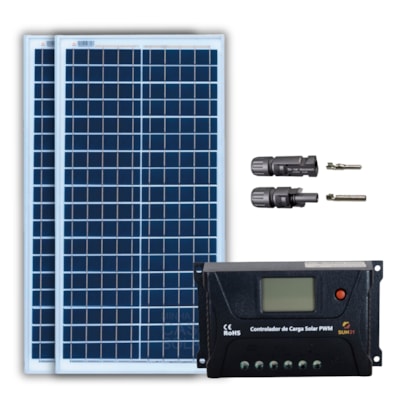

Itens Inclusos
1 un. – Painel Solar 30w Policristalino RSMO30P - Resun
1 un. – Controlador De Carga PWM 10A 12/24v CCS-P1024 - Sun 21
3 un. – Par De Conectores Mc4 Para Cabos 4Mm A 6Mm - Multicontact
3 un. – Cabo Flexivel Solar Reicon 6Mm 1,8Kv Preto - Reicon
3 un. – Cabo Flexivel Solar Reicon 6Mm 1,8Kv Vermelho - Reicon
1 un. – Controlador De Carga PWM 10A 12/24v CCS-P1024 - Sun 21
3 un. – Par De Conectores Mc4 Para Cabos 4Mm A 6Mm - Multicontact
3 un. – Cabo Flexivel Solar Reicon 6Mm 1,8Kv Preto - Reicon
3 un. – Cabo Flexivel Solar Reicon 6Mm 1,8Kv Vermelho - Reicon
