Ver mais sobre o produtoApresentação
ATENÇÃO: Aparelhos como Chuveiro Elétrico, Ar Condicionado e Outros que consomem grande quantidade de energia elétrica NÃO PODEM ser alimentados por este kit fotovoltaico.
COMO FUNCIONA
A incidência dos raios solares sobre o Painel Fotovoltaico produz eletricidade. Por meio de um Controlador de Carga, esta energia é enviada para Baterias onde fica armazenada para ser utilizada, normalmente à noite ou em dias chuvosos ou muito nublados. A energia armazenada nas baterias, não pode alimentar diretamente aparelhos domésticos convencionais. É necessário, para isto, utilizar um Inversor de Tensão, cuja finalidade é converter a tensão das baterias - Corrente Contínua para o mesmo padrão utilizado pelas concessionárias de energia elétrica - 120Vca ou 220Vca Corrente Alternada (Ver Fig. 1 abaixo).
Especificações Técnicas

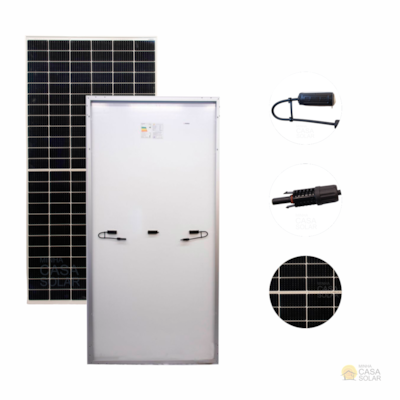

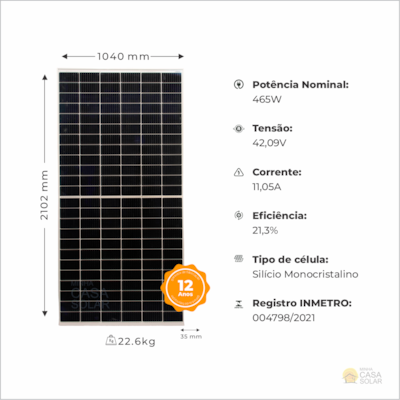

Dados elétricos Painel 465W Monocristalino Resun Half-Cell - RS7I-465M
• Potência Nominal (P.max): 465W;
•Tensão de circuito aberto (Voc): 49,9V;
• Corrente de curto-circuito (Isc): 11.82A;
• Tensão na Potência Nominal (Vmp): 42.09V;
• Corrente na Potência Nominal (Imp): 11,05A;
• Eficiência do módulo (%): 21,3%;
• Temperatura de operação: -40~+85ºC;
• Tensão máxima do sistema: 1500V;
• Tipo de célula: Monocristalino, 9BB;
• Número de células: 144;
• Vidro, espessura e tipo: Vidro de alta transmitância de 3.2mm;
• Estrutura: Liga de alumínio anodizado;
• Caixa de Conexão: IP68, 3 diodos;
• Cabo: 4mm² cabo 30cm(considerando o conector acoplado);
• Conector: MC4 ou compatível com MC4;
• Dimensões do módulo: 2102 x 1040 x 35 mm;
• Peso: 22,6 kg.
• Inmetro: 004798/2021
Especificações Conector MC4
• Corrente nominal: 30A
• Tensão suportada: 1000Vcc (TUV)/600Vcc(UL)
• Faixa de temperatura: -40°C a 90°C
• Grau de proteção: IP67
• Material de contato: cobre estanhado
• Peso: 30g
• Comprimento: 6 cm (cada peça)
Controlador de Carga MPPT 40A 12V/24V Sun21 - M4024NSD
• Tensão nominal: 12V/24V (reconhecimento automático)
• Corrente máxima de carga: 40A
• Tensão solar máxima na entrada: 100Vcc
• Potência máxima solar na entrada em 12V: 550W
• Potência máxima solar na entrada em 24V: 1100W
• Aterramento: Positivo
• Comunicação: RS232
• Bitola máxima do cabo elétrico: 8 mm²
• Dimensões: 183 x 127 x 65,5mm
• Faixa de temperatura ambiente: -35°C +45°C
• Peso: 800g
• Grau de proteção: IP32
• Registro Inmetro: 005947/2021
• Garantia: 01 ano
Controlador de Carga MPPT 40A 12V/24V Sun21 - M4024NSD
