Apresentação

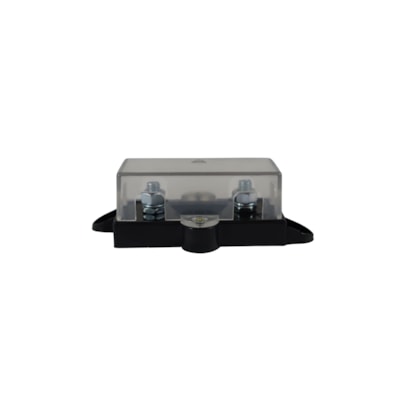

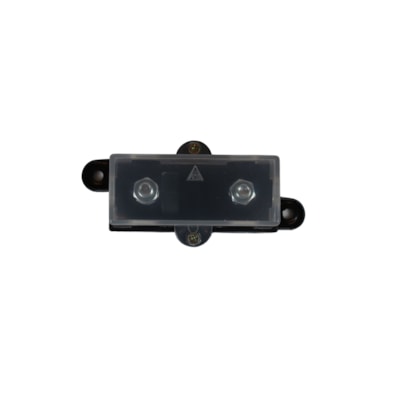

O kit de instalação segura para inversores de tensão garante uma instalação profissional e confiável. Possui um cabo com 1,5m, que assegura as menores perdas possíveis, conta com terminal de entrada do tipo Borne de 10mm (lado do inversor) e terminal de saída tipo olhal M8 (lado bateria), ambos já crimpados ao cabo. Além disso, inclui porta fusível do tipo MEGA (fusível MEGA) fornecido separadamente, que garante proteção em caso de acidentes.
Para que o sistema funcione perfeitamente, a escolha do fusível (fornecido separadamente) deve respeitar o manual do seu inversor de tensão ou a tabela a seguir. Clique Aqui para visitar a sessão de fusíveis da Minha Casa Solar.
Tabela 1 - Recomendação de fusíveis para o kit de instalação segura CBI-35-M8/BORNE-PF.MEGA
Tensão do sistema | Potência do inversor | Fusível recomendado* |
12 V | 500W | 60A MEGA |
800W a 1000W | 100A MEGA | |
1500W | 175A MEGA | |
2000W | 225A MEGA | |
24V | 1000W | 60A MEGA |
1500W | 80A MEGA | |
2000W | 100A MEGA | |
3000W | 150A MEGA | |
4000W | 150A MEGA | |
5000W | 250A MEGA | |
48V | 2000W | 60 A MEGA |
3000W | 80 A MEGA | |
4000W | 100 A MEGA | |
5000W | 150 A MEGA |
*Tabela considerando a corrente de corte do fusível, cerca de 30% acima da corrente nominal do inversor de tensão. Em caso de dúvidas, consulte o manual do fabricante do inversor de tensão.
O kit de instalação segura para inversores de tensão vem com todos os cabos e terminais elétricos já conectados. Isso garante uma instalação muito mais rápida e econômica, porque dispensa o uso de ferramentas específicas e de difícil aquisição, como alicates hidráulicos.
O Kit CBI-35-M8/BORNE-PF.MEGA possui cabos com 1,5m, desenhados para minimizar as elevadas perdas, típicas na transmissão da energia em corrente contínua. O porta fusível garante a proteção do seu sistema contra sobrecargas e curto circuitos que possam ocorrer acidentalmente.
O Kit CBI-35-M8/BORNE-PF.MEGA possui cabos com 1,5m, desenhados para minimizar as elevadas perdas, típicas na transmissão da energia em corrente contínua. O porta fusível garante a proteção do seu sistema contra sobrecargas e curto circuitos que possam ocorrer acidentalmente.

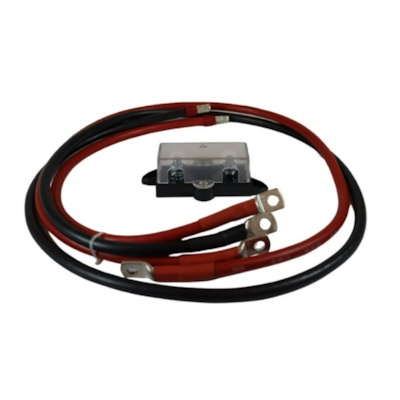

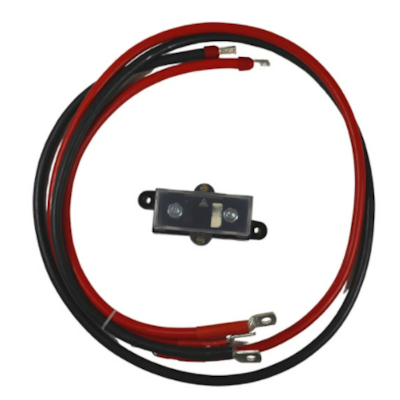

Ilustração 1 - Componentes do kit de instalação segura CBI-35-M8/BORNE-PF.MEGA
O local correto de instalação do porta fusível é no cabo positivo (vermelho), próximo do terminal da bateria.
Ilustração 2 - Diagrama de conexões do sistema
