Apresentação
Para que o sistema funcione perfeitamente, a escolha do fusível (fornecido separadamente) deve respeitar o manual do seu controlador de carga ou a tabela a seguir. Clique Aqui para visitar a sessão de fusíveis da Minha Casa Solar.
Tabela 1 - Recomendação de fusíveis para o kit de instalação segura CBC-6-BORNE/M8-PF.MIDI
Corrente do Controlador | Fusível recomendado* |
20A | 30A MIDI |
30A | 40A MIDI |
40A - 50A | 60A MIDI |
60A | 80A MIDI |
80A - 90A | 100A MIDI |
100A | 125A MIDI |
*Tabela considerando a corrente de corte do fusível, cerca de 30% acima da corrente nominal do controlador de carga. Em caso de dúvidas, consulte o manual do fabricante do controlador de carga.
O kit de instalação segura para controladores de carga vem com todos os cabos e terminais elétricos já conectados. Isso garante uma instalação muito mais rápida e econômica, porque dispensa o uso de ferramentas específicas e de difícil aquisição, como alicates hidráulicos.

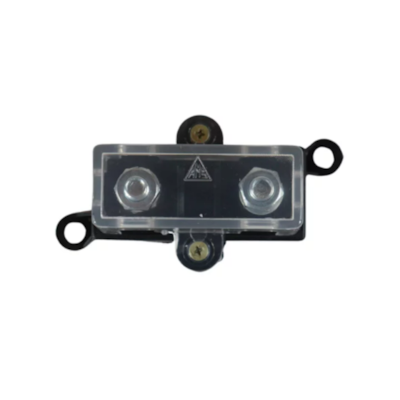

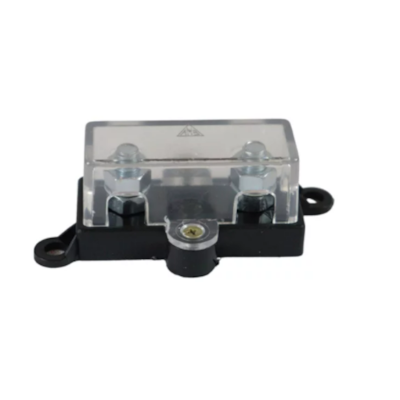

O Kit CBC-6-BORNE/M8-PF.MIDI possui cabos com 1,5m, desenhados para minimizar as elevadas perdas, típicas na transmissão da energia em corrente contínua. O porta fusível garante a proteção do seu sistema contra sobrecargas e curto circuitos que possam ocorrer acidentalmente.

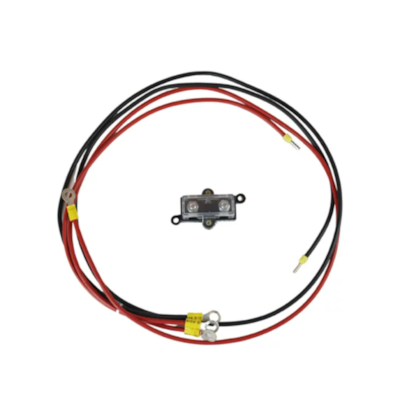

Ilustração 1 - Componentes do kit de instalação segura CBC-6-BORNE/M8-PF.MIDI
O local correto de instalação do porta fusível é no cabo positivo (vermelho), próximo do terminal da bateria.
Ilustração 2 - Diagrama de conexões do sistema
