ESPECIFICAÇÕES
Especificações do Produto
Parâmetros da Entrada
Parâmetros da Saída
Dados Gerais
Eficiência
Dispositivos de Proteção
Interfaces
Parâmetros da Entrada
- Potência máx de entrada CC: 24KW
- Tensão máx de entrada CC:1000V
- Tensão de partida: 350V
- Faixa de tensão MPPT: 200-800V
- Corrente máx de entrada:28,1A por MPPT
- Número total de MPPTs:2
- Número de entradas deste MPPT: 4 entradas
- Tamanho admissível do condutor (CC): 4mm² a 6mm²
Parâmetros da Saída
- Potência nominal de saída: 20KW
- Potência máx de saída:20KW
- Tensão nominal da rede: 220V
- Frequência nominal da rede: 50 ou 60Hz
- Faixa de frequência de operação:47-52 ou 57-62Hz
- Configuração de fase: Trifásico 220/127V
- Corrente nominal de saída da rede:52.5A
- Corrente máx de saída:52.5A
- Fator de potência (a potência de saída nominal) :0,8 atrasado/0,8 adiantado (ajustável)
- TDHi (a potência de saída nominal):<3 %< pan>
Dados Gerais
- Dimensões: 530 x 700 x 356,5mm
- Peso: 58.2Kg
- Conexão CC: MC4
- Conexão CA: Conectores de terminais
- Tela: 7.0 ´LCD tela de exibição colorida
- Topologia: Sem Transformador
- Faixa de temperatura ambiente de operação: -25~60°C
- Proteção: IP65 (Protegido contra jatos de água)
- Vida útil projetada: >20 anos
- Homologação Anatel para interface de monitoramento SolarView AWC01: 03571-16-03284
Eficiência
- Eficiência máxima: 97%
- Eficiência MPPT: >99,9%
Dispositivos de Proteção
- Proteção contra inversão de polaridade CC
- Proteção contra curto-circuito
- Proteção de sobrecorrente de saída
- Proteção de sobretensão de saída
- Monitoramento da resistência de isolamento
- Detecção de corrente residual
- Proteção de sobretensão
- Monitoramento de rede
- Proteção anti-ilhamento
- Proteção de temperatura
- Interruptor CC integrado (opcional)
Interfaces
- Monitoramento WiFi: Datalogger Solarview;
- Interface de comunicação: Conector RS485 de 4 pinos.
DOWNLOADS

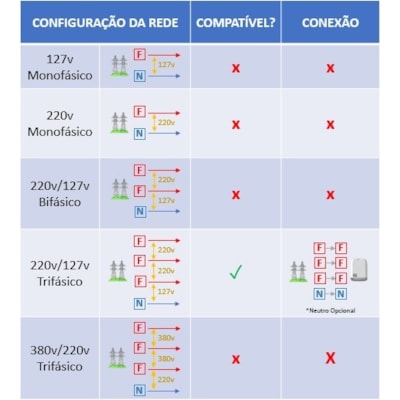

COMPATIBILIDADE
Compatibilidade
GARANTIA
Garantia
5 anos de garantia contra defeitos de fabricação.
5 anos de garantia contra defeitos de fabricação.
ITENS INCLUSOS
Itens inclusos
- Inversor;
- Suporte de fixação do inversor;
- Manual;
- Datalogger Solarview;
- Guia de instalação de datalogger.
