Apresentação

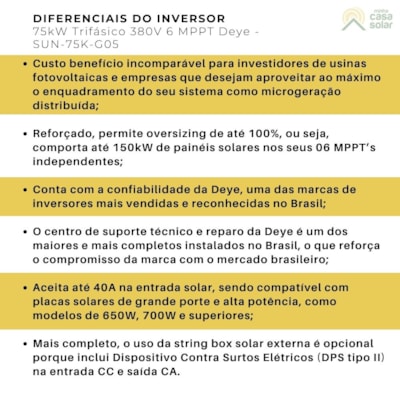

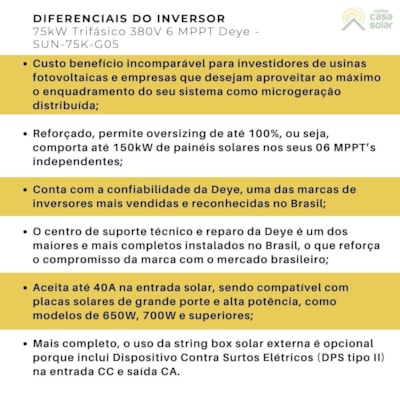

| Custo benefício incomparável para investidores de usinas fotovoltaicas e empresas que desejam aproveitar ao máximo o enquadramento do seu sistema como microgeração distribuída; |
| Reforçado, permite oversizing de até 100%, ou seja, comporta até 150kW de painéis solares nos seus 06 MPPT’s independentes; |
| Conta com a confiabilidade da Deye, uma das marcas de inversores mais vendidas e reconhecidas no Brasil; |
| O centro de suporte técnico e reparo da Deye é um dos maiores e mais completos instalados no Brasil, o que reforça o compromisso da marca com o mercado brasileiro; |
| Aceita até 40A na entrada solar, sendo compatível com placas solares de grande porte e alta potência, como modelos de 650W, 700W e superiores; |
| Mais completo, o uso da string box solar externa é opcional porque inclui Dispositivo Contra Surtos Elétricos (DPS tipo II) na entrada CC e saída CA. |

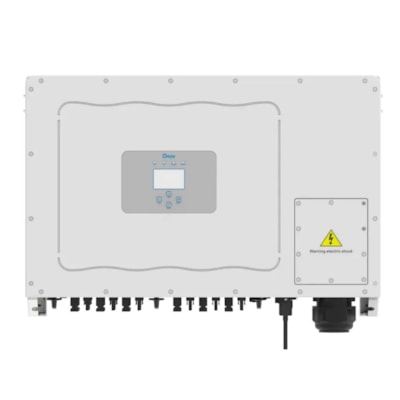

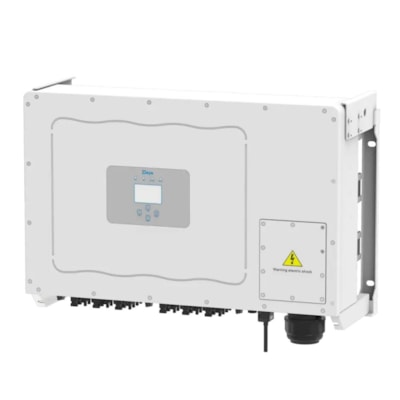

Este inversor SUN-75K-G05 tem a confiabilidade da Deye, uma das marcas de inversores mais vendidas e reconhecidas no Brasil. Foi fabricado especificamente para sistemas conectados à rede (On-Grid) com fornecimento da rede pública trifásica em 380V/220V (F>F/N>N). Também é muito utilizado em redes trifásicas em 220V/127V em conjunto com um transformador autotrafo rebaixador de 380V para 220V.
O SUN-75K-G05 é um inversor robusto com grau de proteção IP65, adequado para instalação interna ou externa abrigada. Conta com sistema de arrefecimento inteligente (ventilação forçada) que dissipa o calor excessivo, mantendo a temperatura ideal de trabalho, tanto em estações mais amenas, quanto em locais mais quentes, como a região Nordeste.

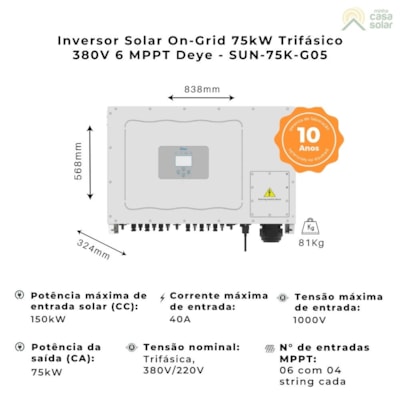

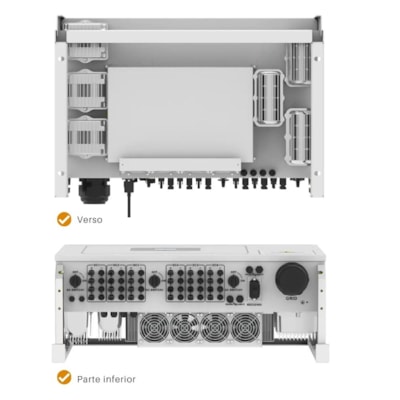

O inversor de 75kW conta com design industrial, componentes reforçados de alta qualidade, pesa 81kg e mede 83,8 x 56,8 x 32,4cm. É equipado com 06 MPPT’s independentes com 04 strings por MPPT. Isso permite a formação de várias linhas (até 24) de painéis solares, necessidade comum em grandes projetos fotovoltaicos, principalmente usinas instaladas no solo. Cada MPPT independente suporta corrente elétrica solar de 40A, compatível com painéis fotovoltaicos de grande porte e alta potência. Além disso, tem tensão de partida de apenas 250V, o que colabora para aumentar o seu tempo de funcionamento em momentos com baixa radiação solar, como o amanhecer e anoitecer.

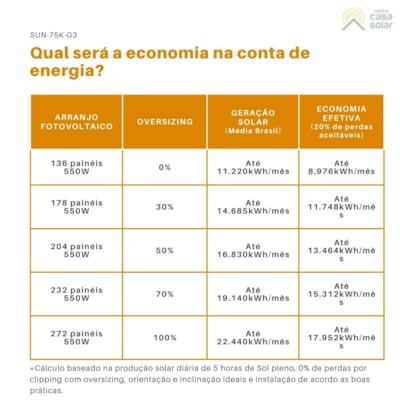

| Arranjo fotovoltaico | Oversizing | Geração solar* (Média Brasil) | Economia efetiva (20% de perdas aceitáveis) |
| 136 painéis 550W | 0% | Até 11.220kWh/mês | Até 8.976kWh/mês |
| 150 painéis 550W | 10% | Até 12.375kWh/mês | Até 9.900kWh/mês |
| 178 painéis 550W | 30% | Até 14.685kWh/mês | Até 11.748kWh/mês |
| 204 painéis 550W | 50% | Até 16.830kWh/mês | Até 13.464kWh/mês |
| 232 painéis 550W | 70% | Até 19.140kWh/mês | Até 15.312kWh/mês |
| 272 painéis 550W | 100% | Até 22.440kWh/mês | Até 17.952kWh/mês |

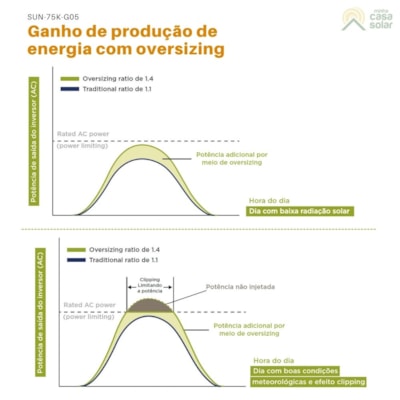

O inversor Deye gera 75kW de potência na saída (CA) e aceita oversizing máximo de 100%, ou seja, até 150kW de potência em arranjos fotovoltaicos. De forma prática, ampliar a quantidade de painéis solares irá aumentar a produção de energia e o benefício econômico, por permitir que o inversor comece a funcionar mais cedo e pare mais tarde. O resultado será um sistema com geração de energia excelente, mesmo em situações com pouca luz solar, como acontece em dias nublados, no inverno e amanhecer.
Além disso, usinas fotovoltaicas com 01 inversor SUN-75K-G05 de 75kW estão enquadradas no limite superior da legislação de microgeração distribuída, o que torna o processo de homologação mais rápido e mais simples. Por estes motivos, o inversor Deye de 75kW possui custo benefício incomparável para investidores de usinas fotovoltaicas e empresas, tanto para sistemas “topo da micro”, quanto para grandes fazendas solares.
Com o inversor Deye, você pode realizar monitoramento de modo local, a produção de energia do sistema pelo display LCD e ajustar os principais parâmetros usando os 04 botões do equipamento.
O inversor Deye de 25kW sem transformador é uma solução mais econômica, quando comparado aos modelos de inversores com transformador interno. É equipado com chave seccionadora CC (chave liga/desliga) e por ser um inversor mais completo, o uso da string box solar externa é opcional porque tem Dispositivo de Proteção contra Surtos (DPS tipo II) na entrada CC e saída CA.
Sobre a marca
Fundada em 2007, a Deye é uma das principais empresas de alta tecnologia da China e uma subsidiária do Deye Group. É uma das marcas mais vendidas e conhecidas no mundo todo, além de oferecer assistência técnica de fábrica no Brasil.
Especificações
Dados da Entrada CC
Potência máxima na entrada solar: 150kW
Tensão máxima: 1000Vcc
Faixa de operação MPPT: 200 ~ 850V
Tensão de partida: 250V
Corrente máxima para cada MPPT: 40A
Corrente de curto circuito: 60A
Número de MPPTs independentes: 06
Número de string por MPPT: 04
Parâmetros da Saída CA
Potência Nominal em CA: 75kW
Potência Máxima em CA: 82,5W
Tensão nominal de saída CA: 380V/400V
Frequência nominal de saída CA: 50/60Hz
Tipo de rede: Trifásica
Corrente Nominal em CA: 108,7A
Corrente Máxima em CA: 119,6A
Eficiência Máxima: 98,8%
Dados Geral
Dimensões (LxAxC): 838 x 568 x 324mm
Peso: 81kg
Topologia: Sem transformador
Consumo interno:<1w (noite)< pan>
Temperatura de operação: -25~65ºC, > 45ºC reduzindo potência
Ambiente de operação: Interno ou externo
Grau de proteção: IP65
Ruído:<55 db< pan>
Máxima altitude sem perder potência: 2000m
Umidade relativa: 0% a 100% (sem condensação)
Ventilação: Arrefecimento inteligente
Características
Conexão CC: MC-4
Conexão CA: Conector padrão IP65
Display: LCD, 240 x 160
Interface: RS485/RS232/LAN
Usos Mais Comuns
Usos mais comuns em sistemas Grid-Tie
• Investidores de usinas fotovoltaicas de 75kW (topo da microgeração) e de fazendas solares de grande porte que desejam obter receita mensal com o aluguel das suas placas solares no modelo de energia solar por assinatura;
• Instalação em sistema conectado à rede (Grid-Tie) em empresas para inserir a energia excedente dos painéis na rede elétrica, proporcionando créditos com a concessionária da região;
• Utilização em sistema conectado à rede pública (Grid-Tie) em empresas e comércios para consumo simultâneo, reduzindo o uso da energia da concessionária.

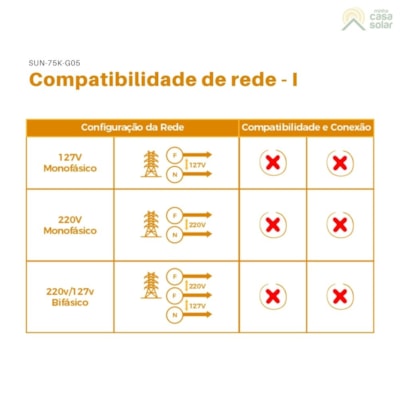

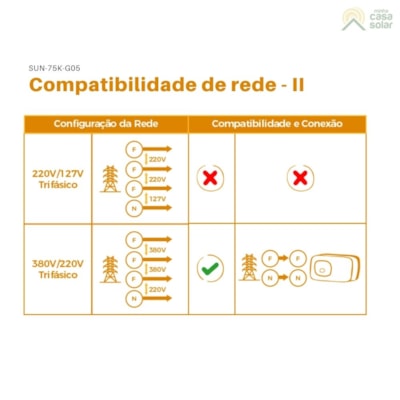

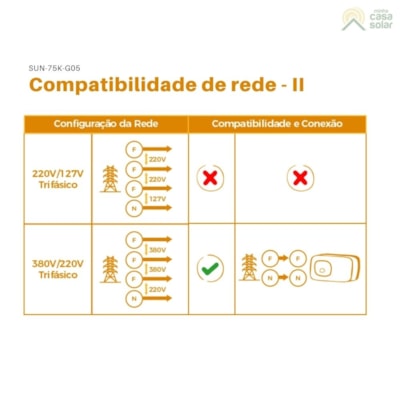

| Configuração da rede | Compatibilidade | Conexão | |
| 127V Monofásico |  | X | X |
| 220V Monofásico |  | X | X |
| 220V/127V Bifásico |  | X | X |
| 220V/127V Trifásico |  | X | |
| 380V/220V Trifásico |  |  |  |
Acessórios
• Medidor inteligente para realizar uma auditoria da conta de luz e fazer monitoramento remoto em tempo real da energia gerada, consumida, importada e exportada para a rede da concessionária.
• Painel solar para capturar a radiação solar e produzir energia elétrica. Veja as opções de painéis solares.
• Cabos e conectores para realizar a ligação conexão dos painéis solares ao inversor e quadro elétrico de forma segura. Confira os cabos e conectores.
• String box para proteger o sistema fotovoltaico contra raios e surtos elétricos. Conheça os modelos de string box.
• Suportes para fixação dos módulos. Visite a sessão de estruturas de montagem.
Itens Inclusos
1 Inversor Deye de 75W, trifásico 380V - SUN-75K-G05;
1 Suporte de montagem na parede;
11 Parafuso de montagem de aço inox M4x12;
Par de Conectores CC;
4 Parafuso de aço inox de expansão M12x60;
2 Chaves Allen;
1 Manual do usuário.
Garantia
O inversor Deye conta com 10 anos de garantia contra defeitos de fabricação e assistência técnica no Brasil. Confira o certificado de garantia.
Conte com o suporte técnico especializado da Minha Casa Solar para orientações de instalação e configuração.
Como acionar a garantia?
Se identificar algum vício no produto após o prazo de 7 (sete) dias corridos, porém dentro do prazo de garantia do fabricante, deverá ser solicitado a avaliação da garantia com a Deye. Entre em contato com o Suporte Técnico da Deye: (21) 96669-3447.
Caso tenha dificuldade no processo de solicitar a avaliação, conte com a ajuda do nosso suporte técnico.
O que invalida a garantia?
• Conexão com polaridade invertida;
• Desmontar, modificar ou alterar/remover as identificações originais do microinversor, como: marca registrada, número de modelo ou número de série;
• Utilização ou instalação incorreta;
• Danos causados pelo sistema elétrico que está instalado;
