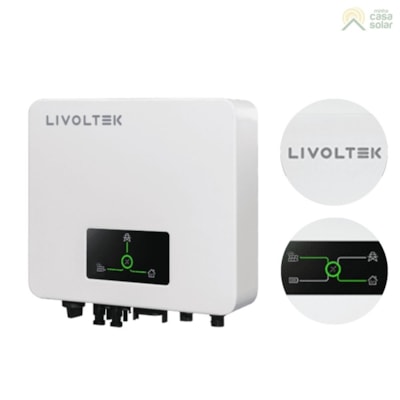

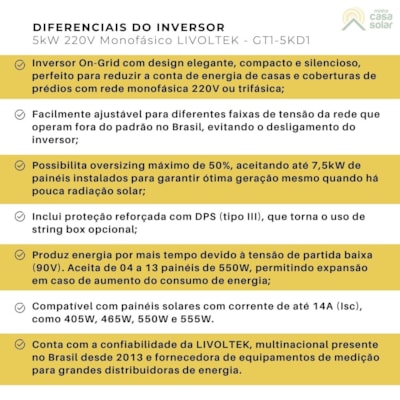

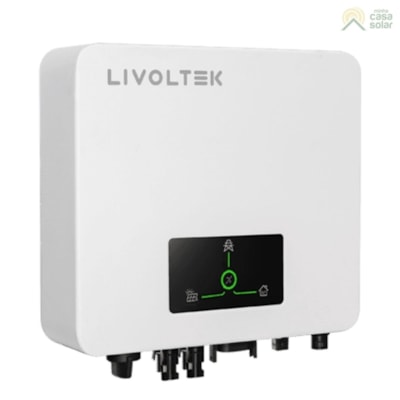

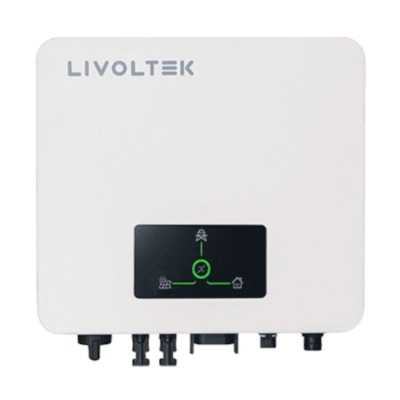

O inversor On-Grid gera 5kW na saída e aceita até 7,5kW (oversizing 50%) na entrada solar. Possui design elegante, compacto e silencioso, ideal para casas e coberturas de prédios com redes em 220V. Permite fácil ajuste de faixa de tensão para redes fora dos padrões. Conta com a confiabilidade da LIVOLTEK e 10 anos de garantia contra defeitos de fabricação.

O inversor GT1-5KD1 foi fabricado pela LIVOLTEK, uma multinacional líder no desenvolvimento de equipamentos fotovoltaicos. Pensado para sistemas de energia solar residenciais em casas e coberturas de apartamentos. Tem elevada compatibilidade com redes elétricas fora dos padrões, permitindo o ajuste de faixa de tensão operacional entre 160V e 300V para evitar que o inversor desligue com leves oscilações. Além disso, pode ser utilizado com redes monofásicas 220V (F>F / N>N), redes bifásicas 220V/127V (F>F / F>N) e trifásicas em 220V/127V (F>F / F>N) e 380V/220V (F>F / N>N).

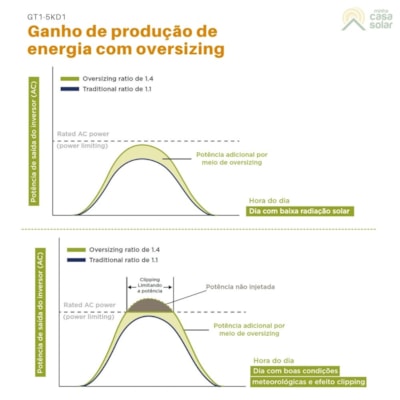

O inversor de 5kW permite oversizing máximo de 50% da sua potência nominal. Na prática, aceita a instalação de até 7500W de placas solares para garantir ótima produção de energia, mesmo em momentos com pouca luz. Situação comum no amanhecer, entardecer e com tempo nublado.

Com baixa tensão de partida (90Vcc) que faz o inversor funcionar por mais horas no dia ao ser ativado mais cedo e desativado mais tarde. O inversor 5kW funciona com 04 a 13 painéis de 550W, permitindo fazer um investimento inicial menor com possibilidade de expansão do conjunto de painéis no futuro. Além disso, ele tem alta compatibilidade com painéis solares de grande porte por aceitar corrente de até 14A, como os modelos de 405W, 465W, 550W e 555W.

O inversor LIVOLTEK de 5kW é mais completo pois, conta com chave seccionadora (liga/desliga) e Dispositivo Contra Surtos (DPS tipo III), tornando opcional o uso de string box solar. No entanto, caso as proteções sofram dano ou queimem, o inversor fica vulnerável, por isso ainda recomendamos a string box para evitar maiores prejuízos financeiros e perda do equipamento.

Sobre a marca

A LIVOLTEK é uma multinacional presente no Brasil desde 2013 e líder no fornecimento de medidores para concessionárias de energia de todo o país. Também conta com portfólio de equipamentos para sistemas de energia solar, como painéis solares, inversores de tensão Off-Grid, inversores On-Grid, baterias estacionárias, carregadores para veículos elétricos e monitoramento remoto. Pertence ao grupo Hexing, fundado em 1992 e presente em mais de 90 países.

Dados de entrada (CC)

Máxima potência fotovoltaica recomendada: 7500W

Máxima tensão CC: 550V

Tensão de partida: 90V

Faixa de tensão de MPPT: 70 - 545V

Corrente máxima de entrada: 14A + 14A

Máxima corrente curto-circuito por MPPT: 20A + 20A

Número de MPPT / strings por MPPT: 2/1

Saída (CA)

Potência nominal de saída CA: 5000W

Potência aparente máxima de CA: 5500VA

Corrente máxima de saída: 23,9A

Tensão nominal de saída CA: F/N/T, 220V/230V/240V

Faixa de tensão de rede CA: 160V - 300V (Ajustável)

Frequência de rede CA (Faixa): 50/60Hz

Faixa de frequência de rede CA: 45Hz - 55Hz/55Hz-65Hz (Ajustável)

Fator de potência ajustável: 0,8i - 0,8c

THDI:<3 %<>

Eficiência

Eficiência máxima: 98,4%

Eficiência europeia: 97,5%

Eficiência MPPT: >99%

Dispositivos de proteção

Proteção contra surtos (DPS): Tipo III

Detecção de corrente FV: Sim

Proteção contra curto-circuito: Sim

Proteção anti-ilhamento: Sim

Monitoramento de falha de terra: Sim

Proteção de sobrcorrente de saída: Sim

Monitoramento de corrente residual: Sim

Proteção polaridade reversa: Sim

Dados gerais

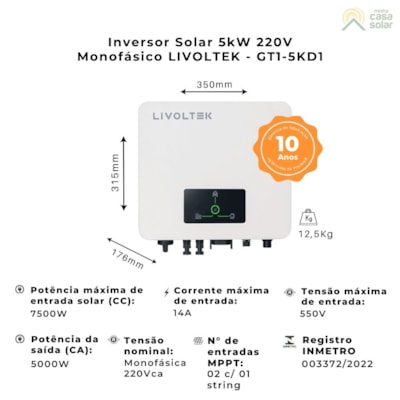

Dimensões: 350 x 315 x 176mm

Peso: 12,5kg

Grau de proteção: IP65

Resfriamento: Convenção natural

Faixa de temperatura de operação: -30ºC ~ +60ºC

Autoconsumo à noite:<1w <>

Display: LED + APP

Comunicação: RS485, DRM

Topologia: Sem transformador

Registro INMETRO: 003372/2022

Usos mais comuns em sistemas On-Grid

• Instalação em sistema conectado à rede (Grid-Tie) em empresas para inserir a energia excedente dos painéis na rede elétrica, proporcionando créditos com a concessionária da região;

• Utilização em sistema conectado à rede pública (Grid-Tie) em empresas e comércios para consumo simultâneo, reduzindo o uso da energia da concessionária;

• Instalação em sistema conectado à rede pública, mas sem realizar o envio da energia excedente para a concessionária (Grid Zero). Isso evita a geração de créditos e taxação da energia em consequência. Requer aquisição de TC externo;

• Moradores de apartamentos e residências sem área disponível (familiares e investidores) que dividem o investimento para instalação do sistema fotovoltaico em um local com área disponível (autoconsumo remoto).

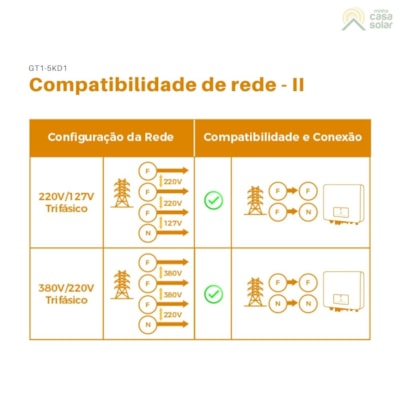

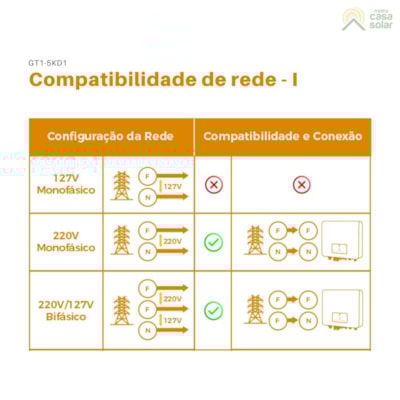

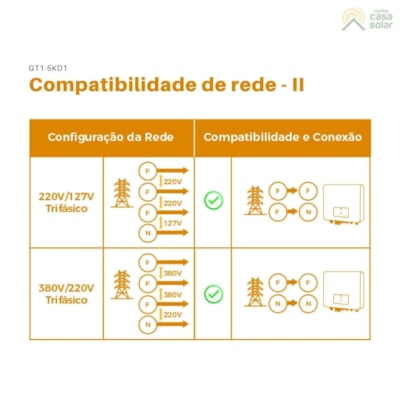

Compatibilidade de rede do inversor LIVOLTEK

1 Inversor 5kW, GT1-5K3D1;

1 Suporte para montagem;

3 Parafusos para fixação do suporte;

1/2 Núcleo FV;

1/2 Conector AC;

1 Parafuso M5;

1/2 Terminal RJ45

1 Manual do usuário;

1 Guia de instalação rápido;

1 Cartão de certificação.

Downloads:

1. Posso utilizar o inversor LIVOLTEK sem string box?

Sim, mas não é recomendado. O DPS interno faz parte do circuito eletrônico do inversor. Caso o DPS queime, todo o inversor será perdido. Por isso, é importante utilizar string box para proteger todo o sistema, inclusive, o inversor.

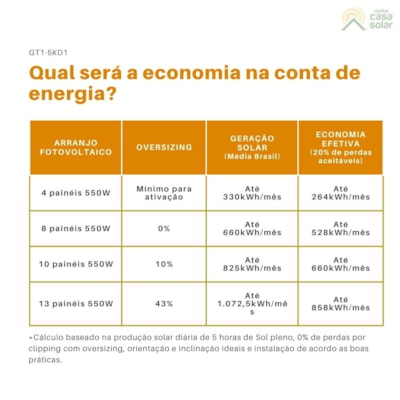

2. Vale a pena investir em um sistema fotovoltaico conectado à rede?

Os sistemas fotovoltaicos conectados à rede são uma forma ambientalmente correta de produzir eletricidade e uma forma inteligente de investimento. O valor investido na aquisição de um sistema Grid-Tie se converte em uma economia imediata na conta de energia elétrica.

O sistema Grid-Tie permite reduzir em até 90% a fatura de energia por:

• geração de eletricidade com consumo simultâneo, minimizando o uso da rede pública;

• injeção da eletricidade excedente na rede pública com recebimento de créditos  para abatimento na conta de luz;

• evita tarifas mais caras no horário de ponta ao longo do dia, visto que consome simultaneamente a energia produzida.

O investimento em um sistema de energia solar fotovoltaica é um investimento de longo prazo em equipamentos duráveis com vida útil de até 30 anos, que gera economia imediata e com baixo risco frente às outras opções de investimento. Na atualidade, possui estimativa de retorno sobre o investimento em um período de cerca de 06 a 10 anos para consumidores residenciais, dependendo da região do país, do local de instalação e dos equipamentos adquiridos.

3. Como solicitar um orçamento de sistema On-Grid?

Para solicitar um orçamento On-Grid, basta enviar uma conta de energia, informando a cidade/UF onde será feita a instalação. Além disso, é preciso sinalizar se deseja o orçamento somente dos produtos ou do projeto e instalação também. Caso queira orçar um sistema instalado e funcionando, podemos indicar o instalador parceiro mais próximo de sua região. Entre em contato por ligação ou WhatsApp: (31) 3479-1400.

• Painel solar para capturar a radiação solar e produzir energia elétrica. Veja as opções de painéis solares.

• Cabos e conectores para realizar a ligação conexão dos painéis solares ao inversor e quadro elétrico de forma segura. Confira os cabos e conectores.

• String box para proteger o sistema fotovoltaico contra raios e surtos elétricos. Conheça os modelos de string box.

• Suportes para fixação dos módulos com instalação segura no telhado ou solo. Visite a sessão de estruturas de montagem.

O inversor On-Grid Livoltek tem 10 anos de garantia contra defeitos de fabricação e suporte técnico no Brasil.

Conte com o suporte técnico especializado da Minha Casa Solar para orientações de instalação e configuração.

Como acionar a garantia?

Se identificar algum vício no produto, após 7 (sete) dias corridos, a avaliação de garantia deve ser feita pela Minha Casa Solar por ligação ou WhatsApp: (31) 3517-9069.

O Suporte Técnico da LIVOLTEK está disponível pelo WhatsApp: (11) 93338-1338.

O que invalida a garantia?

• Conexão com polaridade invertida;
• Desmontar, modificar ou alterar/remover as identificações originais do microinversor, como: marca registrada, número de modelo ou número de série;

• Utilização ou instalação incorreta;

• Danos causados pelo sistema elétrico que está instalado;

• Entre outras condições que invalidam a garantia.
