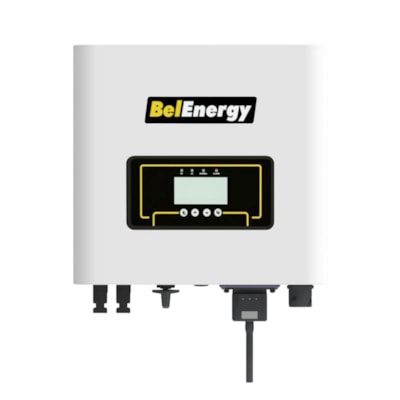

Sobre o Produto

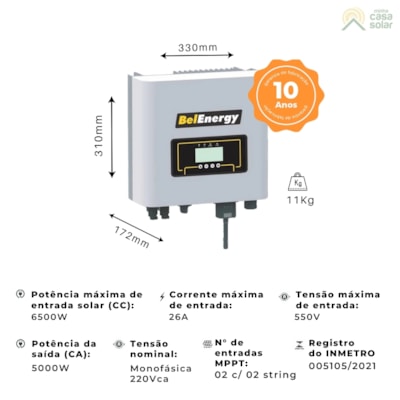

O inversor On-Grid possui 5kW de potência na saída e aceita até 6,5kW de painéis com 26A na entrada solar. O BEL-5K-G é ideal para residências, coberturas de prédios e pequenos negócios com redes em 220V. Possui design neutro e compacto, com display LCD para monitoramento local. Conta com 10 anos de garantia contra defeitos de fabricação.

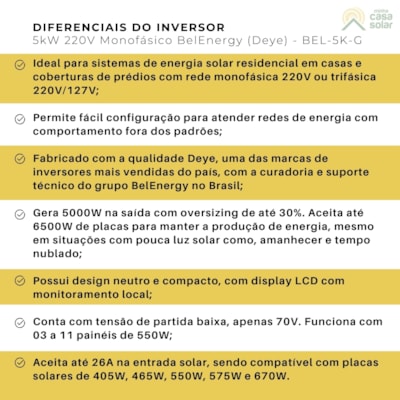

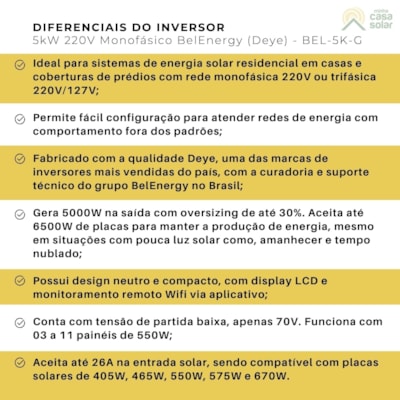

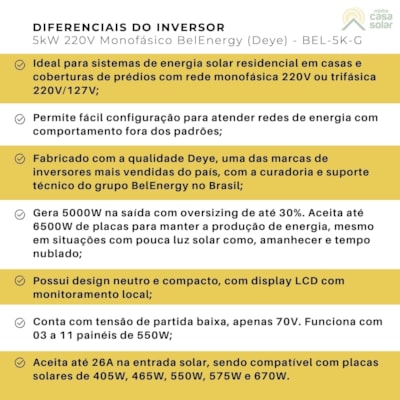

Diferenciais do Inversor On-Grid 5kW 220V Monofásico Belenergy - BEL-5K-G
| Ideal para sistemas de energia solar em casas e coberturas de prédios com redes em 220V; |
| Permite fácil configuração para atender redes de energia com comportamento fora dos padrões; |
| Fabricado com a qualidade Deye, uma das marcas de inversores mais vendidas do país, com a curadoria e suporte técnico do grupo BelEnergy no Brasil; |
| Gera 5000W na saída com oversizing de até 30%. Aceita até 6500W de placas para manter a produção de energia, mesmo em situações com pouca luz solar como, amanhecer e tempo nublado; |
| Possui design neutro e compacto, com display LCD para monitoramento local; |
| Conta com tensão de partida baixa, apenas 70V. Funciona com 03 a 11 painéis de 550W; |
| Aceita até 26A na entrada solar, sendo compatível com placas solares de 405W, 465W, 550W, 575W e 670W. |

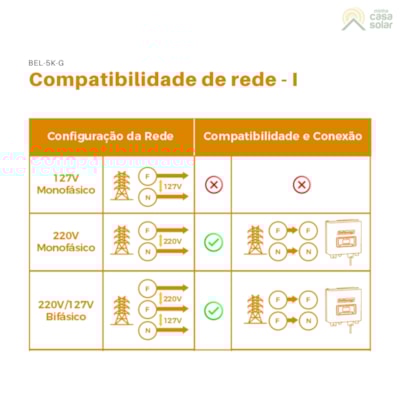

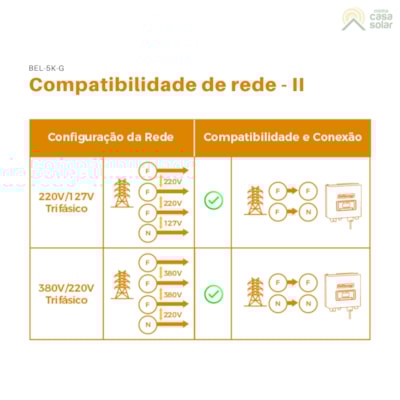

Este inversor Belplus foi produzido com a qualidade Deye, uma das marcas de inversores mais vendidas do país, com curadoria da BelEnergy (grupo Belenus). Ele foi desenvolvido para sistemas On-Grid (conectados à rede) com fornecimento da rede pública em 220V em casas e coberturas de prédios, que desejam redução da conta de energia. É compatível com redes monofásicas 220V (F>F / N>N), redes bifásicas 220V/127V (F>F / F>N) e trifásicas em 220V/127V (F>F / F>N) e 380V/220V (F>F / N>N).
O inversor 5kW conta com componentes de alta qualidade para uso em sistemas residenciais de pequeno porte. É adequado instalação interna ou externa abrigada por contar com grau de proteção IP65. Também é equipado com grandes dissipadores de calor que garantem a temperatura ideal de trabalho mesmo em regiões mais quentes.

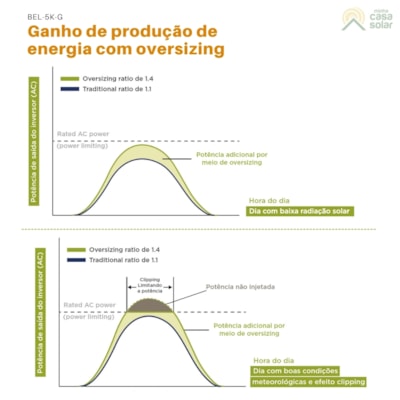

Este inversor solar da BelEnergy gera 5000W de potência na saída (CA) e permite oversizing máximo de 30%, ou seja, até 6500W de potência no arranjo fotovoltaico. Na prática, aumentar a capacidade de produção de energia irá permitir que o sistema comece a funcionar mais cedo e pare mais tarde. Como resultado, entrega uma excelente geração de energia, mesmo em situações desfavoráveis, como acontece no amanhecer, entardecer e em dias nublados.

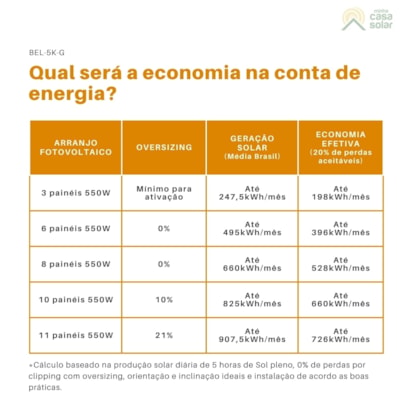

Atenção: Utilizar o inversor no limite aumenta a geração de energia, mas causa redução da vida útil.Qual será a economia na conta de energia?

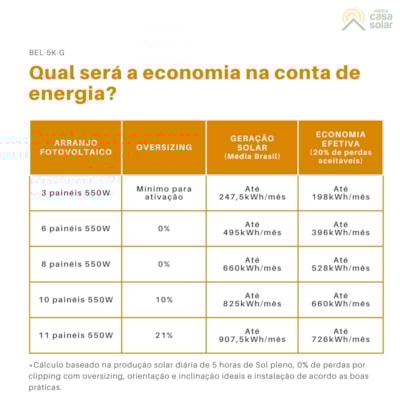

| Arranjo fotovoltaico | Oversizing | Geração solar* (Média Brasil) | Economia na conta (20% de perdas aceitáveis) |
| 3 painéis de 550W | Mínimo para ativação | Até 247,5kWh/mês | Até 198kWh/mês |
| 6 painéis de 550W | 0% | Até 495kWh/mês | Até 396kWh/mês |
| 8 painéis de 550W | 0% | Até 660kWh/mês | Até 528kWh/mês |
| 10 painéis de 550W | 10% | Até 825kWh/mês | Até 660kWh/mês |
| 11 painéis de 550W | 21% | Até 907,5kWh/mês | Até 726kWh/mês |
*Cálculo baseado na produção solar diária de 5 horas de Sol pleno, 0% de perdas por clipping com oversizing, orientação e inclinação ideais e instalação de acordo as boas práticas.
O inversor solar BelPlus aceita a instalação de várias placas solares de alta potência com conexão em série porque suporta corrente de 26A em cada MPPT independente. Conta com baixa tensão de partida de 70V, o que aumenta o tempo de funcionamento quando a radiação solar é menor. Por exemplo, apenas 03 painéis solares de 550W são necessários para ativar este inversor. Isso possibilita montar o sistema fotovoltaico com o mínimo de painéis para produzir energia e economizar, podendo realizar expansão no futuro até alcançar 11 painéis.
Importante: Utilize preferencialmente painéis do mesmo modelo ou potência igual.Com design neutro, elegante e que ocupa pouco espaço, a linha de inversores BelPlus é perfeita para locais com restrição de área em casas e apartamentos de coberturas. Este modelo tem display LCD que permite configuração dos principais parâmetros do sistema On-Grid e também monitoramento local da produção de energia.
Sobre a marca
A BelEnergy é uma empresa importadora e distribuidora de equipamentos de energia solar, como painéis solares, inversores On-Grid, inversores carregadores, estruturas de fixação e componentes elétricos. Ela pertence ao grupo Belenus, que está presente no mercado desde 2002.
Especificações Técnicas
- Dados de entrada (CC)
- Máxima potência fotovoltaica recomendada: 6500W
- Máxima tensão CC: 550V
- Tensão de partida: 70V
- Faixa de tensão de MPPT: 70 - 550V
- Corrente máxima de entrada por MPPT: 26A (13A +13A)
- Máxima corrente curto-circuito por MPPT: 19,5A
- Número de MPPT / strings por MPPT: 2/2
- Saída (CA)
- Potência nominal de saída CA: 5000W
- Potência aparente máxima de CA: 5500VA
- Corrente máxima de saída: 25A
- Tensão nominal de saída CA (Faixa): F/N/PE,
- Frequência de rede CA (Faixa): 50/60Hz
- Fator de potência ajustável: 0,8i - 0,8c
- THDI:<3 %< i>
- Desempenho
- Eficiência máxima: 97,5%
- Eficiência europeia: 97,3%
- Eficiência MPPT: >99%
- Características
- Conexão CC: Compatível MC4
- Conexão CA: Plugue padrão IP65
- Tela: LCD 1602
- Comunicação: RS485, RS232
- Dispositivos de proteção
- Proteção de polaridade reversa: Sim;
- Proteção contra curto-circuito: Sim
- Proteção de sobrcorrente de saída: Sim
- Proteção de sobretensão: Sim
- Monitoramento de rede: Sim
- Proteção anti-ilhamento: Sim
- Proteção de temperatura: Sim
- Monitoramento de falha de terra: Sim
- Dados gerais
- Topologia: Sem transformador
- Autoconsumo à noite:<1w < i>
- Dimensões: 330 x 310 x 172mm
- Faixa de temperatura de operação: -25ºC ~ +65ºC
- Altitude: 2000m
- Resfriamento: Convenção natural
- Umidade relativa: 0 - 100%
- Registro INMETRO: 005105/2021
Usos Mais Comuns
- Instalação em sistema conectado à rede (Grid-Tie) em empresas para inserir a energia excedente dos painéis na rede elétrica, proporcionando créditos com a concessionária da região;
- Utilização em sistema conectado à rede pública (Grid-Tie) em empresas e comércios para consumo simultâneo, reduzindo o uso da energia da concessionária;
- Instalação em sistema conectado à rede pública, mas sem realizar o envio da energia excedente para a concessionária (Grid Zero). Isso evita a geração de créditos e taxação da energia em consequência. Requer aquisição de TC externo;
- Moradores de apartamentos e residências sem área disponível (familiares e investidores) que dividem o investimento para instalação do sistema fotovoltaico em um local com área disponível (autoconsumo remoto).
Compatibilidade de rede do Inversor LIVOLTEK
Itens Inclusos
Download
Downloads:
Perguntas Frequentes
Não. O uso de string box é obrigatório para proteger todo o sistema fotovoltaico, inclusive, o inversor. Ela é essencial para evitar prejuízos com danos e perdas de equipamentos.
2. Vale a pena investir em um sistema fotovoltaico conectado à rede?Os sistemas fotovoltaicos conectados à rede são uma forma ambientalmente correta de produzir eletricidade e uma forma inteligente de investimento. O valor investido na aquisição de um sistema Grid-Tie se converte em uma economia imediata na conta de energia elétrica.
O sistema Grid-Tie permite reduzir em até 90% a fatura de energia por:
- geração de eletricidade com consumo simultâneo, minimizando o uso da rede pública;
- injeção da eletricidade excedente na rede pública com recebimento de créditos para abatimento na conta de luz;
- evita tarifas mais caras no horário de ponta ao longo do dia, visto que consome simultaneamente a energia produzida.
O investimento em um sistema de energia solar fotovoltaica é um investimento de longo prazo em equipamentos duráveis com vida útil de até 30 anos, que gera economia imediata e com baixo risco frente às outras opções de investimento. Na atualidade, possui estimativa de retorno sobre o investimento em um período de cerca de 06 a 10 anos para consumidores residenciais, dependendo da região do país, do local de instalação e dos equipamentos adquiridos.
3. Como solicitar um orçamento de sistema On-Grid?Para solicitar um orçamento On-Grid, basta enviar uma conta de energia, informando a cidade/UF onde será feita a instalação. Além disso, é preciso sinalizar se deseja o orçamento somente dos produtos ou do projeto e instalação também. Caso queira orçar um sistema instalado e funcionando, podemos indicar o instalador parceiro mais próximo de sua região. Entre em contato por ligação ou WhatsApp: (31) 3479-1400.
Acessórios Recomendados
Veja a lista de equipamentos mais adequados para usar com este produto.
A placa solar captura a radiação solar e produz energia elétrica.
Veja os modelos disponíveis de painéis solares.Os cabos são necessários para fazer a ligação dos painéis solares com o inversor e quadro elétrico de forma segura.
Confira a sessão de cabos elétricos.A String box para proteger o sistema fotovoltaico contra raios e surtos elétricos.
Conheça os modelos de string box.Os suportes para fixação dos módulos com instalação segura no telhado ou solo.
Visite a sessão de estruturas de montagem.Garantia
O inversor On-Grid BelEnergy em 10 anos de garantia contra defeitos de fabricação e suporte técnico no Brasil. Confira o certificado de garantia.
Conte com o suporte técnico especializado da Minha Casa Solar para orientações de instalação e configuração.
Como acionar a garantia do inversor?
Se identificar algum vício no produto:
- Antes de 7 (sete) dias corridos, a avaliação de garantia deve ser feita pela Minha Casa Solar por ligação ou WhatsApp: (31) 3517-9069.
- Entre o prazo de 7 (sete) e 90 dias corridos, porém dentro do prazo de garantia, deverá ser solicitado a avaliação da garantia pelos canais de atendimento da BelEnergy. O e-mail belenergy@belenus.com.br ou WhatsApp (19) 3199-7200.
- Entre 90 (noventa) dias corridos e 10 anos, deverá ser solicitado a avaliação da garantia diretamente com a fabricante Deye. Entre em contato com o Suporte Técnico da Deye: (21) 96669-3447.
