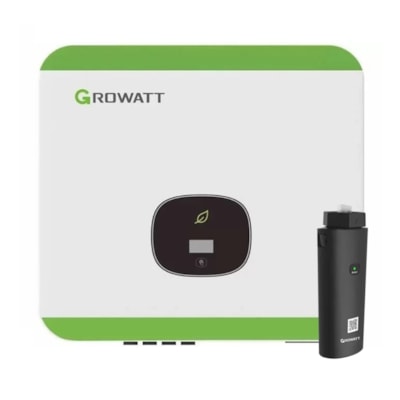

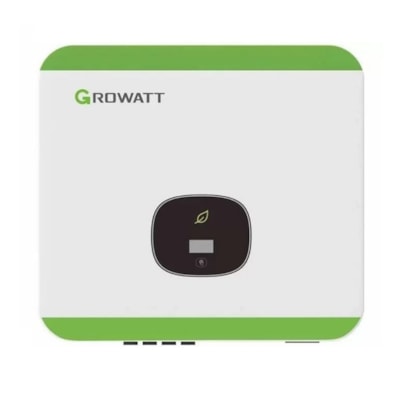

Inversor Solar Monofásico 5kW 220V 2 MPPT Growatt - MIN5000TL X

O inversor solar Growatt, monofásico, possui 5kW de potência na saída 220V e aceita até 7kW de painéis (40% de oversizing). Permite instalação das placas em 02 quedas/águas diferentes por ter 02 saídas MPPT. Conta com a confiabilidade de uma das marcas de inversores mais vendidas do país. Além disso, possui 10 anos de garantia contra defeitos e completo centro de suporte e reparo da Growatt no Brasil. Este inversor On-Grid é ideal para uso em residências e pequenas empresas.


Este inversor monofásico MIN 5000TL-X foi desenvolvido para projetos de sistemas On-Grid (conectados à rede) com fornecimento da rede pública em 220V. Ele é compatível com redes monofásicas 220V (F>F / N>N), redes bifásicas 220V/127V (F>F / F>N) e trifásicas em 220V/127V (F>F / F>N) e 380V/220V (F>F / N>N).

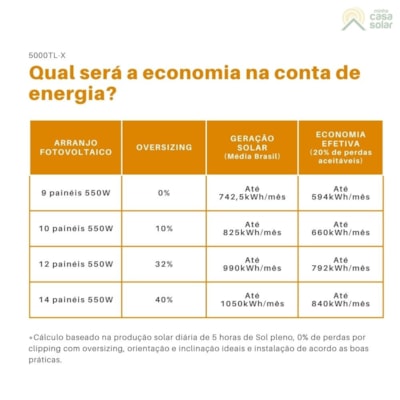

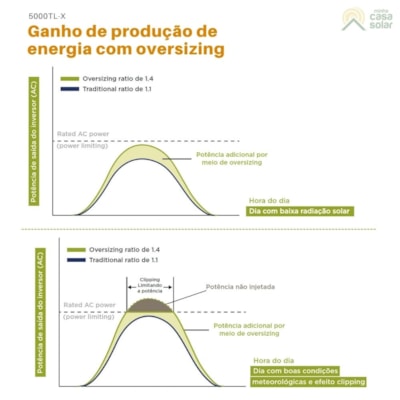

O inversor Growatt produz 5000W de potência na saída (CA) e permite oversizing máximo de 40%, ou seja, até 7000W de potência no arranjo fotovoltaico. Na prática, aumentar a capacidade de produção de energia irá permitir que o sistema comece a funcionar mais cedo e pare mais tarde. Como resultado, entrega uma excelente geração de energia, mesmo em situações desfavoráveis, como momentos de baixa luminosidade solar, tempo nublado, amanhecer e entardecer.

Atenção: Utilizar o inversor no limite aumenta a geração de energia, mas causa redução da vida útil.

O MIN 5000TL-X aceita a instalação de placas solares em duas quedas/águas diferentes porque conta com 02 saídas MPPT independentes. Cada MPPT suporta corrente máxima de 13,5A e tensão máxima de 550V.

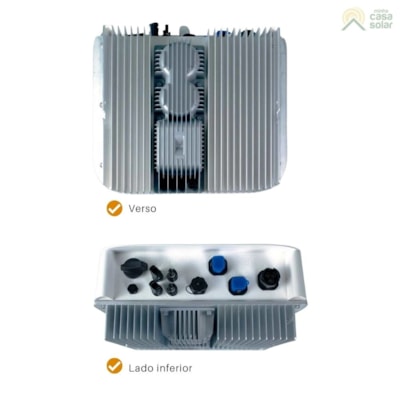

O inversor Growatt possui internamente chave seccionadora CC (chave liga/desliga) e Dispositivo de Proteção contra Surtos (DPS) de classe II, para proteção contra raios. Essas proteções dispensam a obrigatoriedade de uso string box solar (quadro de proteção solar com DPS). No entanto, essa é uma economia não recomendada, porque em caso de queima ou dano nas proteções todo o inversor será perdido. O uso da string box protege o inversor.

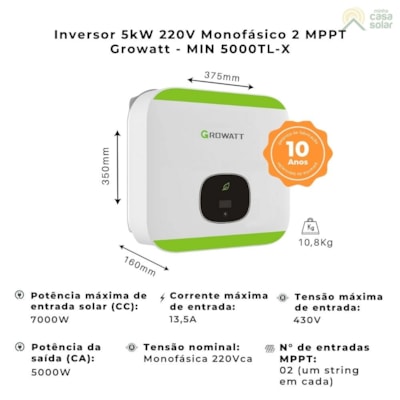

A linha de inversores Growatt sem transformador é uma solução mais econômica, compacta e leve, quando comparada aos modelos de inversores com transformador interno. Ele pesa 10,8kg e mede 375 x 350 x 160mm, o que facilita o transporte, manuseio e instalação.

Com este inversor, você pode acompanhar de modo local, a produção de energia do sistema pelo display OLED em língua portuguesa e configurar os principais parâmetros usando a tela sensível ao toque.

O inversor MIN 5000TL-X tem a opção de configurar sistema Grid Zero, que impede o envio da energia excedente para a rede elétrica pública. A solução Grid Zero é ideal para quem deseja reduzir os gastos com energia elétrica sem a geração de créditos e sua respectiva taxação. Também é uma ótima solução em locais onde as distribuidoras de energia limitam a injeção de energia na rede pública, como injeção noturna. A solução de Zero Grid requer instalação de sensor de corrente externo (TC) pouco antes do relógio da concessionária. O TC é fornecido separadamente.

Atualização futura para sistema On-Grid com baterias

Este inversor é versátil e em breve, permitirá a atualização para também se tornar um inversor híbrido. Por meio de uma interface (acessório fornecido separadamente) será possível conectar o inversor a um banco de baterias Growatt ou Dyness. Esse recurso dispensa a aquisição de um equipamento para retrofit.

Sobre a marca

Fundada em 2010, a Growatt é líder mundial no fornecimento de soluções de geração distribuída e uma das marcas mais vendidas no Brasil para equipamentos de energia solar fotovoltaica. Já construiu uma sólida rede que está presente em mais de 20 países, incluindo o Brasil, o que permite oferecer assistência de fábrica em nosso país.

Dados de entrada (CC)

Máxima potência fotovoltaica recomendada: 7000W

Máxima tensão CC: 550V

Tensão de partida: 100V

Faixa de tensão de MPPT: 80V / 550V / 360V

Corrente máxima de entrada: 13,5A + 13,5A

Máxima corrente curto-circuito por trackers MPP: 16,9A + 16,9A

Número de MPPT / strings por MPPT: 2/1

Saída (CA)

Potência nominal de saída CA: 5000W

Potência aparente máxima de CA: 5000VA

Corrente máxima de saída: 22,7A

Tensão nominal de saída Ca (Faixa): 220V (160V - 300V)

Frequência de rede CA (Faixa): 50/60Hz (45 - 55Hz/55-65Hz)

Fator de potência ajustável: 0,8i - 0,8c

THDI: <3%

Conexão CA: Fase única

Eficiência

Máxima eficiência: 98,4%

Eficiência europeia: 97,5%

Eficiência MPPT: 99,9%

Dispositivos de proteção

Proteção de polaridade reversa: Sim

Interruptor CC: Sim

Proteção de sobretensão: DPS tipo II

Proteção de sobrecorrente de saída: Sim

Proteção de sobretensão CA: Sim

Monitoramento de falta à terra: Sim

Monitoramento de grade: Sim

Unidade de monitoramento de corrente de vazamento sensível a todos os pólos integrada: Sim

Dados gerais

Dimensões: 375 x 350 x 160mm

Peso: 10,8kg

Faixa de temperatura de operação: -25ºC ~ +60ºC

Altitude: 4000m

Autoconsumo á noite: <1W

Topologia: Sem transformador

Resfriamento: Resfriamento natural

Grau de proteção: IP65

Humidade relativa: 100%

Características

Conexão CC: H4 / MC4

Conexão CA: Conector

Interfaces: RS485, USB

Garantia: 10 anos contra defeitos de fabricação

• Instalação em sistema conectado à rede (Grid-Tie) em residências e empresas para inserir a energia excedente dos painéis na rede elétrica, proporcionando créditos com a concessionária da região;

• Utilização em sistema conectado à rede pública (Grid-Tie) em empresas e comércios para consumo simultâneo, reduzindo o uso da energia da concessionária;

• Instalação em sistema conectado à rede pública, mas sem realizar o envio da energia excedente para a concessionária (Grid Zero). Isso evita a geração de créditos e taxação da energia em consequência. Requer aquisição de TC externo.

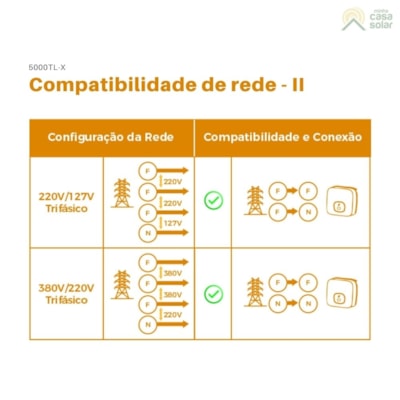

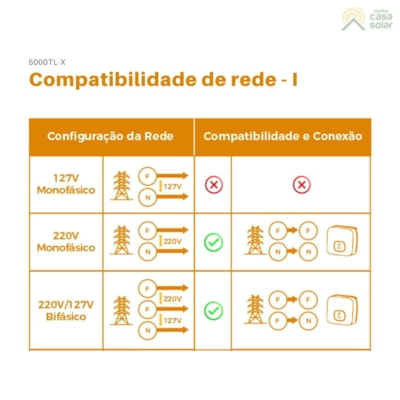

Compatibilidade do microinversor por tipo de rede


Configuração da rede		Compatibilidade	Conexão
127V Monofásico		X	X
220V Monofásico
220V/127V Bifásico
220V/127V Trifásico
380V/220V Trifásico

• Medidor inteligente para realizar uma auditoria da conta de luz e fazer monitoramento remoto em tempo real da energia gerada, consumida, importada e exportada para a rede da concessionária.

• Painel solar para capturar a radiação solar e produzir energia elétrica. Veja as opções de painéis solares.

• Cabos e conectores para realizar a ligação conexão dos painéis solares ao inversor e quadro elétrico de forma segura. Confira os cabos e conectores.

• String box para proteger o sistema fotovoltaico contra raios e surtos elétricos. Conheça os modelos de string box.

• Suportes para fixação dos módulos.  Visite a sessão de estruturas de montagem.

• 1 Inversor solar Growatt do modelo MIN 5000TL-X;

• 1 Suporte de montagem;

• 1 Guia rápido de instalação;

• 1 Conector de sinal;

• 3 Parafusos autoatarraxantes ;

• 1 Parafuso com trava de segurança;

• 3 Tubos de expansão de plástico;

• 2/2 Terminais FV+/FV-;

• 2/2 Terminais metálicos FV+/FV-;

• 1 Conector CA.

O inversor On-Grid Growatt tem 10 anos de garantia contra defeitos de fabricação e assistência técnica no Brasil.  Confira o certificado de garantia.

Conte com o suporte técnico especializado da Minha Casa Solar para orientações de instalação e configuração.

Como acionar a garantia da Growatt?

Se identificar algum vício no produto após o prazo de 7 (sete) dias corridos, porém dentro do prazo de garantia, deverá ser solicitado a avaliação da garantia pelos canais de atendimento da Growatt. Confira este passo a passo.

• E-mail: suporte@growattbrasil.com.br

• Telefone: (44) 3122-0780 ou (44) 3123-3650

• Site: br.growatt.com

Caso tenha dificuldade no processo de solicitar a avaliação, conte com a ajuda do nosso suporte técnico.

O que invalida a garantia?

• Conexão com polaridade invertida;
• Desmontar, modificar ou alterar/remover as identificações originais do microinversor, como: marca registrada, número de modelo ou número de série;

• Utilização ou instalação incorreta;

• Danos causados pelo sistema elétrico que está instalado;

• Veja as condições gerais que invalidam a garantia.
