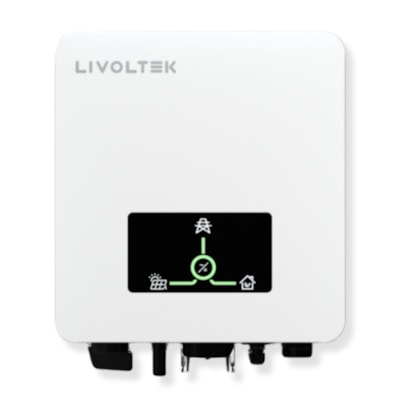

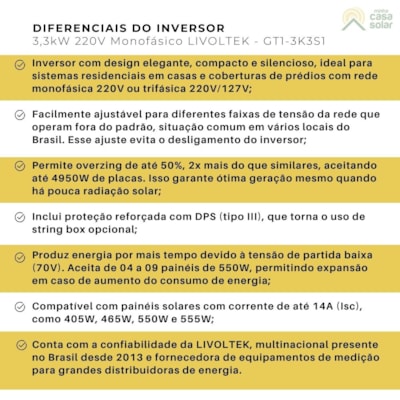

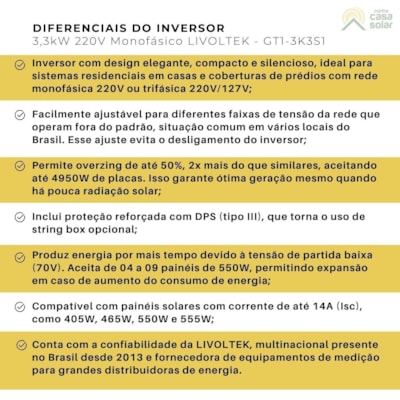

O inversor On-Grid gera 3,3kW na saída e aceita até 4,9kW (oversizing 50%) na entrada solar. É ideal para casas e coberturas de prédios com redes em 220V. Permite ajuste de faixa de tensão para redes fora dos padrões. Possui design moderno e compacto. Conta com a confiabilidade da LIVOLTEK e 10 anos de garantia contra defeitos de fabricação.

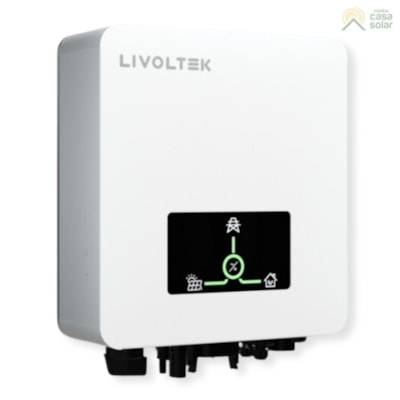

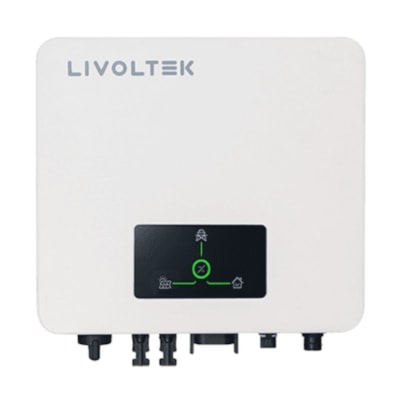

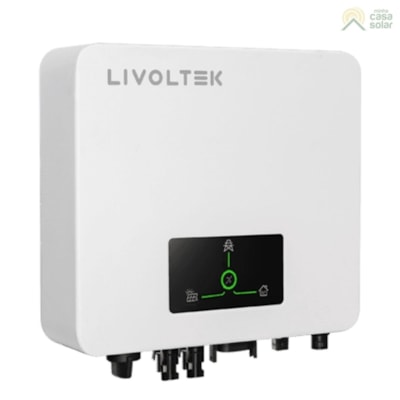

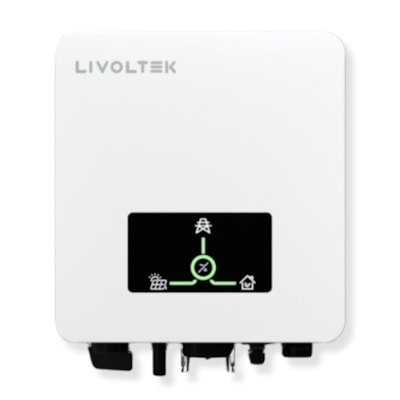

Este inversor GT1-3K3S1 foi fabricado pela LIVOLTEK, uma multinacional líder no desenvolvimento de equipamentos fotovoltaicos. Pensado para sistemas de energia solar conectados à rede (On-Grid) em casas e coberturas de apartamentos. Tem elevada compatibilidade com redes elétricas fora dos padrões, permitindo o ajuste de faixa de tensão operacional entre 160V e 300V para evitar que o inversor desligue com oscilações. Além disso, pode ser utilizado com redes monofásicas 220V (F>F / N>N), redes bifásicas 220V/127V (F>F / F>N) e trifásicas em 220V/127V (F>F / F>N) e 380V/220V (F>F / N>N).

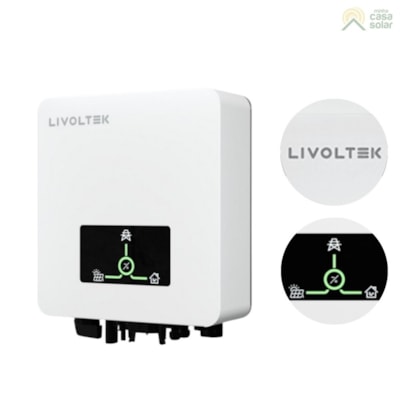

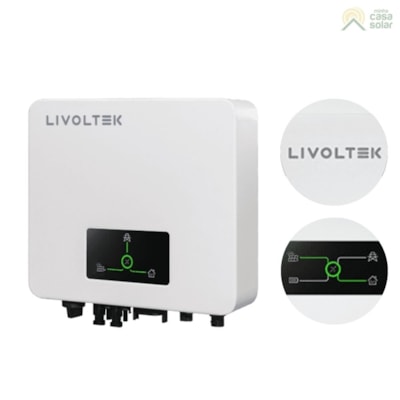

Conta com design elegante, compacto e silencioso, podendo ser instalado próximo ao convívio de pessoas, como no hall de entrada, garagem e varanda, desde que seja de modo interno ou externo abrigado.

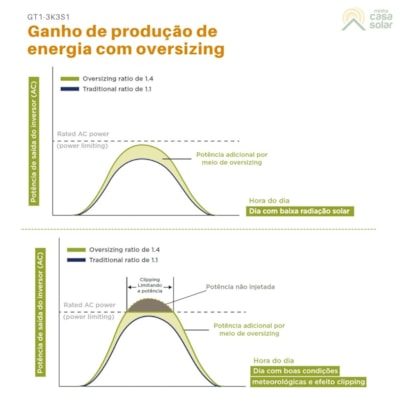

O inversor LIVOLTEK permite oversizing máximo de 50% da sua potência, enquanto a maioria dos inversores similares são limitados a 20%. Na prática, ele gera até 3300W na saída e suporta até 4950W de placas solares para manter uma ótima produção de energia, mesmo em momentos com pouca luz, como ocorre no amanhecer e tempo nublado.

Outro fator que ajuda a produzir energia por mais tempo é a baixa tensão de partida, apenas 70Vcc, que faz o inversor ser ativado mais cedo e desativado mais tarde. O inversor 3,3kW funciona com 04 a 09 painéis de 550W, permitindo fazer um investimento inicial menor e expandir até a potência solar desejada no futuro. Além disso, tem ampla compatibilidade com painéis solares de grande porte por aceitar corrente de até 14A, como os modelos de 405W, 465W, 550W e 555W.

Esse inversor GT1-3K3S1 é uma versão mais completa, conta com chave seccionadora (liga/desliga) e Dispositivo Contra Surtos (DPS tipo III), tornando opcional o uso de string box solar. No entanto, caso as proteções sofram dano ou queimem, o inversor fica vulnerável, por isso ainda recomendamos a string box para evitar maiores prejuízos financeiros e perda de equipamentos.

Sobre a marca

A LIVOLTEK é uma multinacional presente no Brasil desde 2013 e líder no fornecimento de medidores para concessionárias de energia de todo o país. Também conta com portfólio de equipamentos para sistemas de energia solar, como painéis solares, inversores de tensão Off-Grid, inversores On-Grid, baterias estacionárias, carregadores para veículos elétricos e monitoramento remoto. Pertence ao grupo Hexing, fundado em 1992 e presente em mais de 90 países.

Dados de entrada (CC)

Máxima potência fotovoltaica recomendada: 4950W

Máxima tensão CC: 550V

Tensão de partida: 70V

Faixa de tensão de MPPT: 50 - 545V

Corrente máxima de entrada: 14A

Máxima corrente curto-circuito por MPPT: 20A

Número de MPPT / strings por MPPT: 1/1

Saída (CA)

Potência nominal de saída CA: 3300W

Potência aparente máxima de CA: 3300VA

Corrente máxima de saída: 14,3A

Tensão nominal de saída CA: F/N/T, 220V/230V/240V

Faixa de tensão de rede CA: 160V - 300V (Ajustável)

Frequência de rede CA (Faixa): 50/60Hz

Faixa de frequência de rede CA: 45Hz - 55Hz/55Hz-65Hz (Ajustável)

Fator de potência ajustável: 0,8i - 0,8c

THDI:<3 %<>

Eficiência

Eficiência máxima: 97,8%

Eficiência europeia: 97,3%

Eficiência MPPT: >99%

Dispositivos de proteção

Proteção contra surtos (DPS): Tipo III/Tipo II

Detecção de corrente FV: Sim

Proteção contra curto-circuito: Sim

Proteção anti-ilhamento: Sim

Monitoramento de falha de terra: Sim

Proteção de sobrcorrente de saída: Sim

Monitoramento de corrente residual: Sim

Proteção polaridade reversa: Sim

Proteção contra arco-elétrico AFCI: Sim

Dados gerais

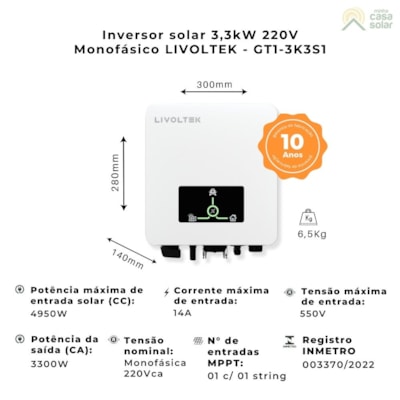

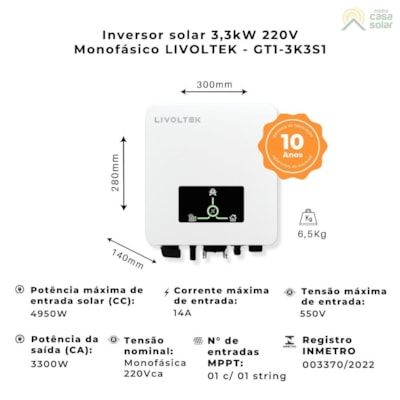

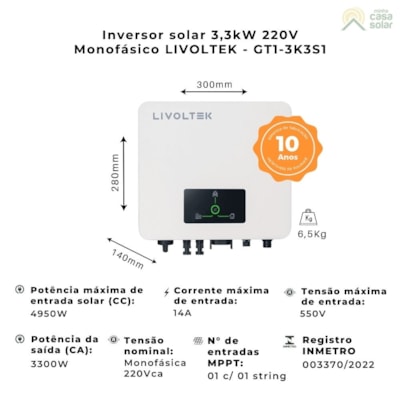

Dimensões: 280 x 300 x 140mm

Peso: 6,5kg

Grau de proteção: IP65

Resfriamento: Convenção natural

Faixa de temperatura de operação: -30ºC ~ +60ºC

Autoconsumo à noite:<1w <>

Display: LED + APP

Comunicação: RS485, DRM

Topologia: Sem transformador

Registro INMETRO: 003370/2022

Usos mais comuns em sistemas On-Grid

• Instalação em sistema conectado à rede (Grid-Tie) em empresas para inserir a energia excedente dos painéis na rede elétrica, proporcionando créditos com a concessionária da região;

• Utilização em sistema conectado à rede pública (Grid-Tie) em empresas e comércios para consumo simultâneo, reduzindo o uso da energia da concessionária;

• Instalação em sistema conectado à rede pública, mas sem realizar o envio da energia excedente para a concessionária (Grid Zero). Isso evita a geração de créditos e taxação da energia em consequência. Requer aquisição de TC externo;

• Moradores de apartamentos e residências sem área disponível (familiares e investidores) que dividem o investimento para instalação do sistema fotovoltaico em um local com área disponível (autoconsumo remoto).

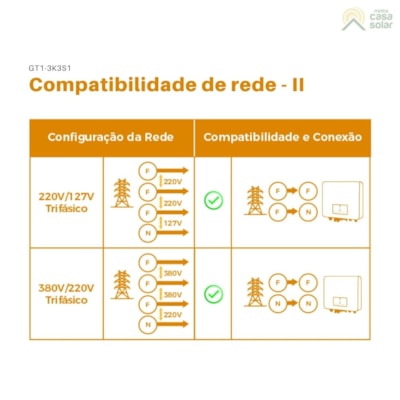

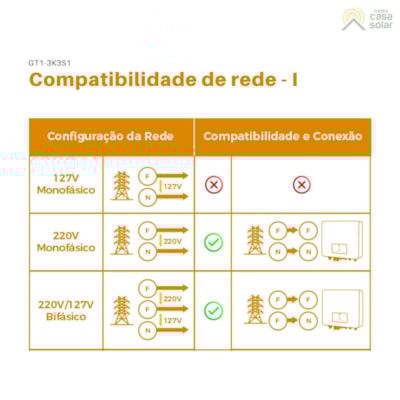

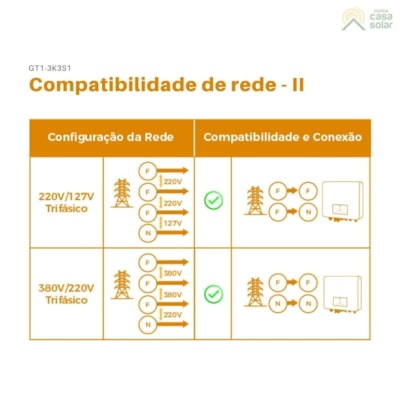

Compatibilidade de rede do inversor LIVOLTEK

1 Inversor 3,3kW, GT1-3K3S1;

1 Suporte para montagem;

3 Parafusos para fixação do suporte;

1/2 Núcleo FV;

1/2 Conector AC;

1 Parafuso M5;

1/2 Terminal RJ45

1 Monitoramento Wi-Fi;

1 Manual do usuário;

1 Guia de instalação rápido;

1 Cartão de certificação.

Downloads:

1. Posso utilizar o inversor LIVOLTEK sem string box?

Sim, mas não é recomendado. O DPS interno faz parte do circuito eletrônico do inversor. Caso o DPS queime, todo o inversor será perdido. Por isso, é importante utilizar string box para proteger todo o sistema, inclusive, o inversor.

2. Vale a pena investir em um sistema fotovoltaico conectado à rede?

Os sistemas fotovoltaicos conectados à rede são uma forma ambientalmente correta de produzir eletricidade e uma forma inteligente de investimento. O valor investido na aquisição de um sistema Grid-Tie se converte em uma economia imediata na conta de energia elétrica.

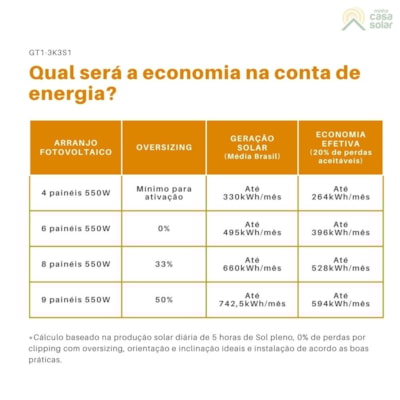

O sistema Grid-Tie permite reduzir em até 90% a fatura de energia por:

• geração de eletricidade com consumo simultâneo, minimizando o uso da rede pública;

• injeção da eletricidade excedente na rede pública com recebimento de créditos  para abatimento na conta de luz;

• evita tarifas mais caras no horário de ponta ao longo do dia, visto que consome simultaneamente a energia produzida.

O investimento em um sistema de energia solar fotovoltaica é um investimento de longo prazo em equipamentos duráveis com vida útil de até 30 anos, que gera economia imediata e com baixo risco frente às outras opções de investimento. Na atualidade, possui estimativa de retorno sobre o investimento em um período de cerca de 06 a 10 anos para consumidores residenciais, dependendo da região do país, do local de instalação e dos equipamentos adquiridos.

3. Como solicitar um orçamento de sistema On-Grid?

Para solicitar um orçamento On-Grid, basta enviar uma conta de energia, informando a cidade/UF onde será feita a instalação. Além disso, é preciso sinalizar se deseja o orçamento somente dos produtos ou do projeto e instalação também. Caso queira orçar um sistema instalado e funcionando, podemos indicar o instalador parceiro mais próximo de sua região. Entre em contato por ligação ou WhatsApp: (31) 3479-1400.

• Painel solar para capturar a radiação solar e produzir energia elétrica. Veja as opções de painéis solares.

• Cabos e conectores para realizar a ligação conexão dos painéis solares ao inversor e quadro elétrico de forma segura. Confira os cabos e conectores.

• String box para proteger o sistema fotovoltaico contra raios e surtos elétricos. Conheça os modelos de string box.

• Suportes para fixação dos módulos com instalação segura no telhado ou solo. Visite a sessão de estruturas de montagem.

O inversor On-Grid Livoltek tem 10 anos de garantia contra defeitos de fabricação e suporte técnico no Brasil.

Conte com o suporte técnico especializado da Minha Casa Solar para orientações de instalação e configuração.

Como acionar a garantia?

Se identificar algum vício no produto, após 7 (sete) dias corridos, a avaliação de garantia deve ser feita pela Minha Casa Solar por ligação ou WhatsApp: (31) 3517-9069.

O Suporte Técnico da LIVOLTEK está disponível pelo WhatsApp: (11) 93338-1338.

O que invalida a garantia?

• Conexão com polaridade invertida;
• Desmontar, modificar ou alterar/remover as identificações originais do microinversor, como: marca registrada, número de modelo ou número de série;

• Utilização ou instalação incorreta;

• Danos causados pelo sistema elétrico que está instalado;

• Entre outras condições que invalidam a garantia.
