Apresentação

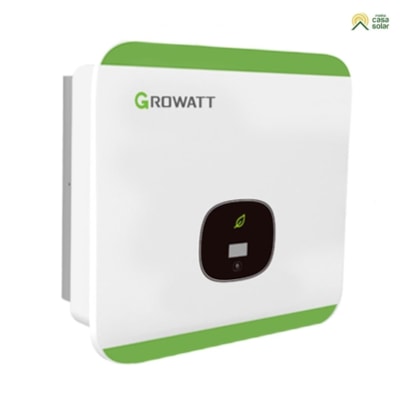

O inversor solar Growatt, monofásico, possui 10kW de potência na saída 220V e aceita até 15kW de painéis (50% de oversizing). Permite instalação das placas em 02 quedas/águas diferentes por ter 03 saídas MPPT. Conta com a confiabilidade de uma das marcas de inversores mais vendidas do país. Além disso, possui 10 anos de garantia contra defeitos e completo centro de suporte e reparo da Growatt no Brasil. Este inversor On-Grid é ideal para uso em residências e pequenas empresas.
Número Inmetro 001471/2024
| Inversor monofásico 220V (compatível com redes trifásicas) ideal para residências e pequenos negócios; |
| Conta com a confiabilidade de uma das marcas de inversores mais vendidas do Brasil; |
| Gera 10.000W na saída com oversizing de até 50% na entrada solar. Ou seja, aceita até 15.000W de painéis para maximizar a produção de energia, mesmo em situações com pouca luz solar como, amanhecer, entardecer e tempo nublado; |
| Possui garantia de 10 anos contra defeitos de fabricação e centro de suporte técnico e reparo da fábrica no Brasil; |
| Permite instalação dos painéis solares em duas quedas/águas diferentes por contar com 02 saídas MPPT independentes; |
| Possibilita configuração de sistema Grid Zero, utilizando sensor de corrente (TC), fornecido separadamente; |
| Conta com display digital OLED em língua portuguesa para verificação dos dados de geração, configuração e status de funcionamento. |

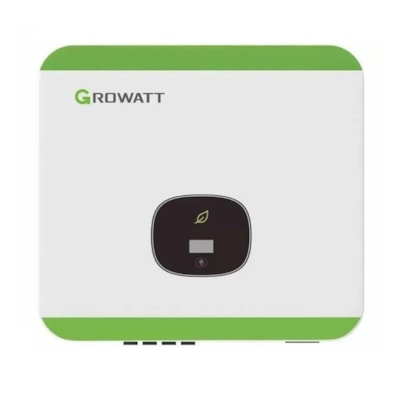

Este inversor monofásico MIN 10000TL-X foi desenvolvido para projetos de sistemas On-Grid (conectados à rede) com fornecimento da rede pública em 220V. Ele é compatível com redes monofásicas 220V (F>F / N>N), redes bifásicas 220V/127V (F>F / F>N) e trifásicas em 220V/127V (F>F / F>N) e 380V/220V (F>F / N>N).

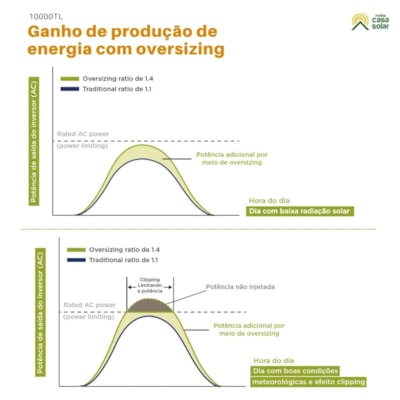

O inversor Growatt produz 10kW de potência na saída (CA) e permite oversizing máximo de 50%, ou seja, até 15kW de potência no arranjo fotovoltaico. Na prática, aumentar a capacidade de produção de energia irá permitir que o sistema comece a funcionar mais cedo e pare mais tarde. Como resultado, entrega uma excelente geração de energia, mesmo em situações desfavoráveis, como momentos de baixa luminosidade solar, tempo nublado, amanhecer e entardecer.
Atenção: Utilizar o inversor no limite aumenta a geração de energia, mas causa redução da vida útil.

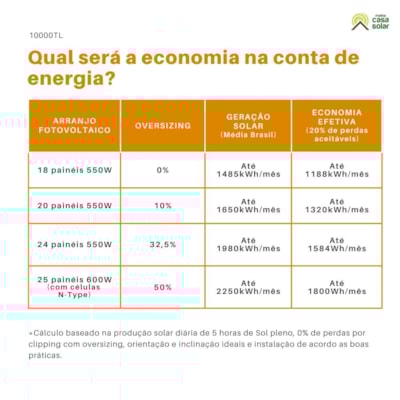

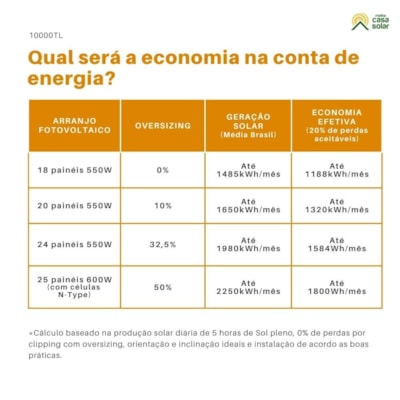

| Arranjo fotovoltaico | Oversizing | Geração solar* | Economia na conta (20% de perdas aceitáveis) |
| 18 painéis 550W | 0% | Até 1485kWh/mês | Até 1188kWh/mês |
| 20 painéis 550W | 10% | Até 1650kWh/mês | Até 1320kWh/mês |
| 24 painéis 550W | 32,5% | Até 1980kWh/mês | Até 1584kWh/mês |
| 25 painéis 600W (com células N-Type) | 50% | Até 2250kWh/mês | Até1800kWh/mês |
O MIN 10000TL-X aceita a instalação de placas solares em duas quedas/águas diferentes porque conta com 03 saídas MPPT independentes. Os MPPT’s 1 e 2 suportam corrente máxima de 13,5A cada e o MPPT 3 suporta até 27A, todos com tensão máxima de 600V.

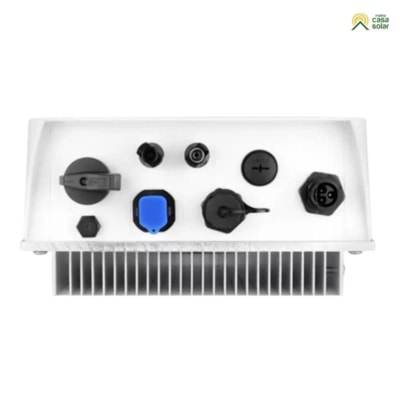

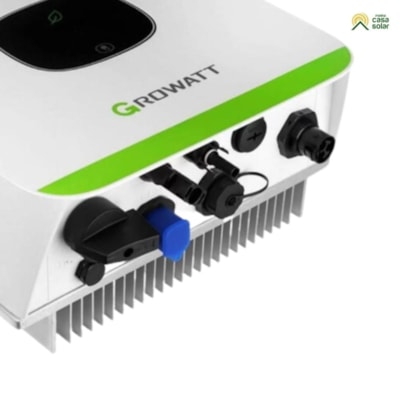

O inversor Growatt possui internamente chave seccionadora CC (chave liga/desliga) e Dispositivo de Proteção contra Surtos (DPS) de classe II, para proteção contra raios. Essas proteções dispensam a obrigatoriedade de uso string box solar (quadro de proteção solar com DPS). No entanto, essa é uma economia não recomendada, porque em caso de queima ou dano nas proteções todo o inversor será perdido. O uso da string box protege o inversor.

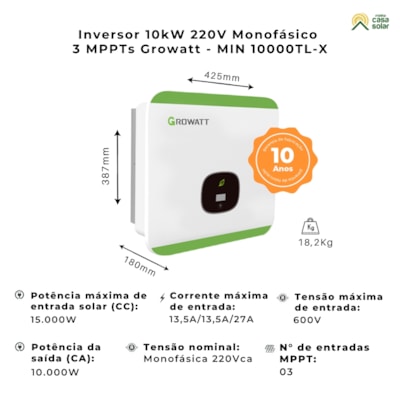

A linha de inversores Growatt sem transformador é uma solução mais econômica, quando comparada aos modelos de inversores com transformador interno. Ele pesa 18,2kg e mede 425 x 387 x 180mm.
Com este inversor, você pode acompanhar de modo local, a produção de energia do sistema pelo display OLED em língua portuguesa e configurar os principais parâmetros usando a tela sensível ao toque.
O inversor MIN 10000TL-X tem a opção de configurar sistema Grid Zero, que impede o envio da energia excedente para a rede elétrica pública. A solução Grid Zero é ideal para quem deseja reduzir os gastos com energia elétrica sem a geração de créditos e sua respectiva taxação. Também é uma ótima solução em locais onde as distribuidoras de energia limitam a injeção de energia na rede pública, como injeção noturna. A solução de Zero Grid requer instalação de sensor de corrente externo (TC) pouco antes do relógio da concessionária. O TC é fornecido separadamente.
Sobre a marca
Fundada em 2010, a Growatt é líder mundial no fornecimento de soluções de geração distribuída e uma das marcas mais vendidas no Brasil para equipamentos de energia solar fotovoltaica. Já construiu uma sólida rede que está presente em mais de 20 países, incluindo o Brasil, o que permite oferecer assistência de fábrica em nosso país.Especificações
Dados de entrada (CC)
Máxima potência fotovoltaica recomendada: 15.000W
Máxima tensão CC: 600V
Tensão de partida: 100V
Tensão nominal: 360V
Faixa de tensão de MPPT: 60V - 550V
Número de MPPT: 3
Número de strings por MPPT: 1/1/2
Corrente máxima de entrada: 13,5A/13,5A/27A
Máxima corrente curto-circuito por trackers MPP: 16,9A/16,9A/33,8A
Saída (CA)
Potência nominal de saída CA: 10.000W
Potência aparente máxima de CA: 10.000VA
Corrente máxima de saída: 45,5A
Tensão nominal de saída Ca (Faixa): 220V (160V - 300V)
Frequência de rede CA (Faixa): 50/60Hz (45 - 55Hz/59,5-60,5Hz)
Fator de potência ajustável: 0,8i - 0,8c
THDI:<3 %< pan>
Conexão CA: Monofásico
Eficiência
Máxima eficiência: 98,1%
Eficiência europeia: 97,6%
Eficiência MPPT: 99,5%
Dispositivos de proteção
Proteção de polaridade reversa: Sim
Chave seccionadora CC: Sim
Proteção de sobretensão CC/CA: Tipo II / Tipo III
Monitoramento de resistência de isolamento: Sim
Proteção de curto circuito CA: Sim
Monitoramento de falha da rede: Sim
Monitoramento da rede: Sim
Proteção anti-ilhamento:
Monitoramento de corrente residual: Sim
Dados gerais
Dimensões: 425 x 387 x 180mm
Peso: 18,2kg
Faixa de temperatura de operação: -25ºC ~ +60ºC
Altitude: 4000m
Consumo noturno:<1w < pan>
Topologia: Sem transformador
Resfriamento: Resfriamento natural
Grau de proteção: IP66
Humidade relativa: 0-100%
Características
Conexão CC: H4 / MC4
Conexão CA: Conector

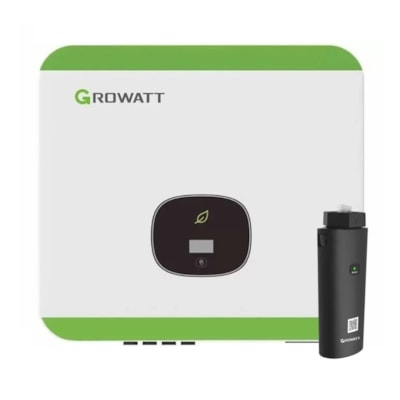

Display: OLED + LED\ Wi-Fi (Opcional) + App
Interfaces: RS485, USB
Registro INMETRO: 000392/2021
Garantia: 10 anos contra defeitos de fabricação
Downloads
Usos Mais Comuns
• Instalação em sistema conectado à rede (Grid-Tie) em residências e empresas para inserir a energia excedente dos painéis na rede elétrica, proporcionando créditos com a concessionária da região;
• Utilização em sistema conectado à rede pública (Grid-Tie) em empresas e comércios para consumo simultâneo, reduzindo o uso da energia da concessionária;
• Instalação em sistema conectado à rede pública, mas sem realizar o envio da energia excedente para a concessionária (Grid Zero). Isso evita a geração de créditos e taxação da energia em consequência. Requer aquisição de TC externo.

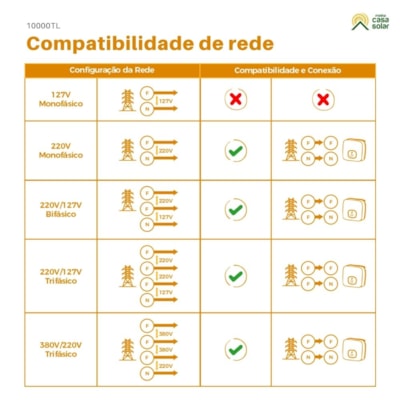

| Configuração da rede | Compatibilidade | Conexão | |
| 127V Monofásico |  | X | X |
| 220V Monofásico |  |  |  |
| 220V/127V Bifásico |  | |  |
| 220V/127V Trifásico |  | |  |
| 380V/220V Trifásico |  | | |
Acessórios
• Medidor inteligente para realizar uma auditoria da conta de luz e fazer monitoramento remoto em tempo real da energia gerada, consumida, importada e exportada para a rede da concessionária.
• Painel solar para capturar a radiação solar e produzir energia elétrica. Veja as opções de painéis solares.
• Cabos e conectores para realizar a ligação conexão dos painéis solares ao inversor e quadro elétrico de forma segura. Confira os cabos e conectores.
• String box para proteger o sistema fotovoltaico contra raios e surtos elétricos. Conheça os modelos de string box.
• Suporte de fixação para instalar o painel fotovoltaico de modo seguro. Acesse a seção de estruturas fotovoltaicas.
Itens Inclusos
1 Inversor solar Growatt do modelo MIN10000TL-X;
1 Suporte de montagem;
1 Tampa CA à prova d'água
1 Guia rápido de instalação;
1 Conector de sinal;
1 Conector impermeável;
3 Parafusos autoatarraxantes ;
3 Parafusos de segurança;
3 Tubos de expansão de plástico;
3 Terminal CA OT;
3/4 Acoplador de cabo FV macho efêmea;
3/4 Contatos do pino e soquete FV;
1 COM port removal tool;
1 Ferramenta de remoção de terminais FV;
2 Partição do isolamento do bloco de terminais CA.
Garantia
O inversor On-Grid Growatt tem 10 anos de garantia contra defeitos de fabricação e assistência técnica no Brasil. Confira o certificado de garantia.
Conte com o suporte técnico especializado da Minha Casa Solar para orientações de instalação e configuração.
Como acionar a garantia da Growatt?
Se identificar algum vício no produto após o prazo de 7 (sete) dias corridos, porém dentro do prazo de garantia, deverá ser solicitado a avaliação da garantia pelos canais de atendimento da Growatt. Confira este passo a passo.
• E-mail: suporte@growattbrasil.com.br
• Telefone: (44) 3122-0780 ou (44) 3123-3650
• Site: br.growatt.com
Caso tenha dificuldade no processo de solicitar a avaliação, conte com a ajuda do nosso suporte técnico.
O que invalida a garantia?
• Conexão com polaridade invertida;
• Desmontar, modificar ou alterar/remover as identificações originais do microinversor, como: marca registrada, número de modelo ou número de série;
• Utilização ou instalação incorreta;
• Danos causados pelo sistema elétrico que está instalado;
