Sobre o Produto
O Inversor Híbrido da Livoltek de 7,5kW monofásico 220V suporta até 15kWp em painéis, reduz o valor da conta de luz e oferece backup com baterias. Possui duas entradas MPPT’s de 40A (ISC) e suporta potência de pico de 15000W por até 10s. Conta com certificação no Inmetro, LCD touchscreen, monitoramento via App e 5 anos de garantia direto com o fabricante.

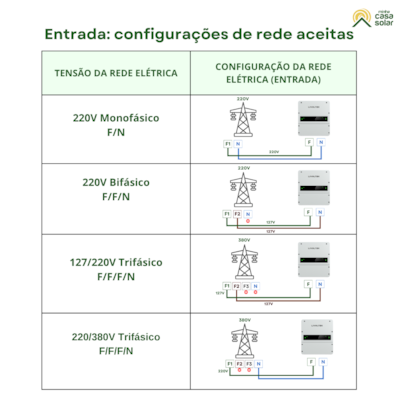

O Inversor Híbrido Monofásico (220V) da Livoltek é compatível com redes monofásicas, bifásicas ou trifásicas 220V e permite paralelismo de até 6 unidades para expansão da potência. |
Possui 2 entradas MPPT de 40A (ISC) e aceita até 15000W em painéis solares, com oversizing de 100%. Possui potência nominal de 7500W com potência de pico de 15000W por até 10s. |
Ideal para residências e pequenos comércios, oferecendo redução nos custos da energia elétrica e backup contra apagões (com uso de baterias). Permite produção autônoma de energia em regiões isoladas da rede pública (Off Grid). |
Solução para inversão de fluxo e Grid Zero. Pode ser configurado para limitar o envio de energia para a rede (inversão de fluxo) ou utilizado sem envio de energia para a rede elétrica (Grid Zero). |
Com potência de 7,5 kW, este inversor pode se enquadrar no processo simplificado de homologação (Fast Track), reduzindo etapas de análise e acelerando a aprovação junto à concessionária. |
Conta com monitoramento remoto via app e local via display touchscreen. Possui certificação Inmetro 000105/2026 e garantia contra defeitos de 5 anos com o fabricante. |
O Inversor Híbrido Monofásico Livoltek HP1-7K5S2M foi desenvolvido para aplicações residenciais e comerciais de pequeno porte que buscam máxima flexibilidade energética. Compatível com redes elétricas 220V monofásicas, bifásicas e trifásicas, o equipamento pode operar conectado à rede (On-Grid), com baterias (Híbrido) ou em sistemas isolados (Off-Grid). Além disso, suporta operação em paralelo, permitindo a expansão da potência do sistema conforme a necessidade da instalação.
Equipado com 2 MPPTs independentes e corrente máxima de curto-circuito de 40A por MPPT, o inversor aceita até 15.000W de potência fotovoltaica instalada, permitindo sobredimensionamento de até 100% em relação à potência nominal do equipamento. Sua ampla faixa de tensão de operação oferece maior flexibilidade no dimensionamento dos arranjos fotovoltaicos e melhor aproveitamento da geração solar ao longo do dia. Com potência nominal de 7.500W e capacidade de sobrecarga de até 15.000W por até 10 segundos em modo backup, é capaz de atender cargas com altas correntes de partida, como motores, bombas e equipamentos de refrigeração.
Projetado para reduzir significativamente os custos com energia elétrica, o HP1-7K5S2M prioriza o consumo da energia gerada pelos painéis solares, podendo armazenar excedentes em baterias para utilização em horários de menor geração ou durante interrupções da rede elétrica. Quando utilizado com baterias compatíveis, oferece comutação automática para o modo backup em menos de 10 ms, garantindo o funcionamento de cargas essenciais durante apagões. Também pode ser aplicado em sistemas Off-Grid, possibilitando a produção e o armazenamento de energia em locais sem acesso à rede pública.
O equipamento conta com recursos avançados de gerenciamento de energia, incluindo limitação de exportação e função Zero Export. Quando utilizado com Smart Meter ou CT compatível, permite controlar com precisão a quantidade de energia enviada para a rede elétrica, atendendo exigências de concessionárias e aplicações específicas de autoconsumo. Também possibilita o carregamento das baterias pela rede elétrica em horários programados, oferecendo maior controle sobre o armazenamento de energia e estratégias de economia.
Para facilitar a operação e o monitoramento, o inversor possui display touchscreen colorido integrado, permitindo acesso rápido aos dados de geração, consumo, bateria e parâmetros do sistema diretamente no equipamento. O monitoramento remoto pode ser realizado através do aplicativo e plataforma web da Livoltek, possibilitando acompanhamento em tempo real, visualização de históricos, alarmes e configurações avançadas de qualquer lugar com acesso à internet.
O HP1-7K5S2M possui grau de proteção IP66 para instalação em ambientes internos ou externos, comunicação CAN e RS485 para integração com baterias de lítio compatíveis e construção robusta para operação em diferentes condições climáticas. O equipamento conta ainda com certificação Inmetro nº 000105/2026 e garantia de fábrica de 5 anos contra defeitos de fabricação, proporcionando maior segurança e confiabilidade ao investimento.
Especificações Técnicas
Entrada Fotovoltaica (FV)
Potência máxima de entrada FV | 15.000 Wp |
Tensão máxima de entrada | 500 V |
Tensão mínima de operação | 90 V |
Corrente máxima por MPPT | 32 A / 32 A |
Corrente máxima de curto por MPPT | 40 A / 40 A |
Número de MPPT / Número de string’s por MPPT | 2 MPPTs / 2 strings por MPPT |
Saída AC (Rede)
Potência nominal | 7.500 W |
Tensão de saída | 220 / 230 / 240 V |
Frequência | 50 / 60 Hz |
Tipo de conexão | Monofásico (Fase + Neutro + Terra) |
Capacidade de sobrecarga | 200% da potência nominal por 10 s (modo backup) |
Bateria
Tipo de bateria | Lítio (40 a 60 V) |
Corrente máx. carga/descarga | 190 A / 190 A |
Estratégia de operação | Gerenciamento inteligente via BMS (CAN/RS485) |
Backup Off Grid
Tempo de comutação | <10ms |
Operação em paralelo | Sim |
Compatível com gerador | Sim |
Dados Mecânicos
Grau de proteção | IP66 |
Interface | LCD colorido, Wi-Fi, RS485 e CAN |
Instalação | Parede |

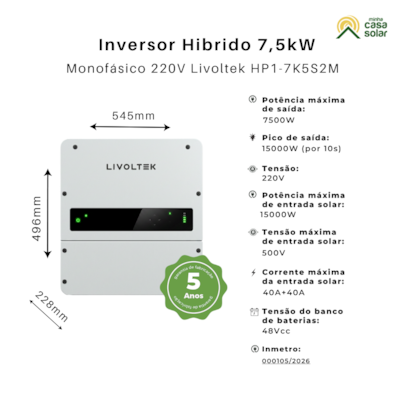

Dimensões (L x A x P) | 496 × 545 × 228 mm |
Peso | 34 kg |
Altitude de Operação | Até 2.000 m |
Montagem | Vertical em parede |
Recursos Gerais
Sobredimensionamento FV | Até 200% (15 kWp) |
Monitoramento | Aplicativo e plataforma web via Wi-Fi |
Expansão | 6 unidades em paralelo |
Usos Mais Comuns
Residências com consumo moderado de energia e que necessitam de backup.
Comércios como lojas, escritórios, mercados e clínicas
Sistemas com baterias para autonomia em apagões e horários de pico.
Geração com exportação controlada para reduzir a conta de luz.
Instalações trifásicas usando paralelismo entre unidades.
Projetos Off-grid ou Híbridos em áreas com rede instável.
Projetos para retrofit em sistemas On Grid
Itens Inclusos
1x Inversor Híbrido HP1-7K5S2M
1x Suporte para pendurar o inversor
3 pares de tubos de expansão com parafusos auto-roscantes (para fixação do suporte)
2x Parafusos M5x12 (para fixação do inversor no suporte)
1x Cabo de comunicação paralela (para conexão entre inversores)
1x CT (transformador de corrente para medição e monitoramento em tempo real)
1x Logger Stick (para transmissão de dados sem fio)
2x Documentos (manual do usuário e certificado)
Download
Perguntas Frequentes
1 - Ele é compatível com quais modelos de bateria no Modo BMS?
O inversor híbrido Livoltek HP1-7K5S2M possui comunicação BMS via CAN e RS485, permitindo integração inteligente com baterias de lítio compatíveis. Quando conectado em modo BMS, o inversor realiza o gerenciamento automático dos parâmetros de carga e descarga, aumentando a segurança, a eficiência e a vida útil do banco de baterias.
Modelos Compatíveis Recomendados
Fabricante | Modelo | Tecnologia | Capacidade |
GetPower | LiFePO4 | 4,8kWh | |
Livoltek | LiFePO4 | 5,12 kWh | |
Livoltek | LiFePO4 | 7,68 kWh | |
Unipower | LiFePO4 | 4,8kWh | |
Unipower | LiFePO4 | 4,8 kWh |
Observações
Recomenda-se sempre a utilização da comunicação BMS entre a bateria e o inversor.
A configuração correta do protocolo de comunicação é fundamental para o funcionamento adequado do sistema.
A compatibilidade pode variar conforme a versão do firmware do inversor e da bateria.
Consultoria Técnica Especializada*
Nossa equipe pode auxiliar na configuração e parametrização do sistema, incluindo:
Configuração da comunicação BMS;
Ajuste dos parâmetros de carga e descarga;
Configuração de modos de operação (On-Grid, Backup e Autoconsumo);
Parametrização de horários de carga pela rede;
Configuração de monitoramento e aplicativos;
O suporte pode ser realizado por videochamada, acesso remoto e acompanhamento técnico especializado.
*Serviço de consultoria técnica tarifada disponível mediante contratação à parte.
2 - O que é o erro 3?
O erro 3 – Subtensão da rede ocorre quando o inversor detecta que a tensão da rede elétrica está abaixo do valor mínimo configurado nos parâmetros de proteção. Em outras palavras, a energia que vem da concessionária está mais “fraca” do que o permitido para operação segura. Abaixo está a tabela com os principais erros do inversor.
Código | Falha | Significado | O que fazer |
3 | Subtensão da rede | Rede fraca / tensão baixa | Medir rede, verificar cabo AC, possível problema da concessionária |
7 | Sobrefrequência | Frequência da rede alta | Normalmente rede instável → aguardar ou acionar concessionária |
8 | Subfrequência | Frequência baixa | Mesmo cenário de rede |
9 | Perda de rede | Falta energia ou erro de ligação | Verificar disjuntor, cabos, fase/neutro |
12 | Anomalia na rede | Parâmetros fora do padrão | Medir tensão/frequência, checar rede |
11 | Corrente de fuga | Possível fuga/aterramento ruim | Revisar aterramento e cabos |
23 | PE anormal | Problema no terra | Corrigir aterramento |
42 / 43 / 57 | Polaridade invertida (PV) | Painel ligado errado | Corrigir positivo/negativo |
100 | Baixa isolação | Fuga para terra (muito comum em chuva) | Verificar cabos, conectores, strings |
98 | Temperatura alta | Inversor esquentando | Melhorar ventilação/local |
516 | Falha AFCI | Possível arco elétrico | Verificar cabos DC (atenção alta) |
10+ (grupo) | Falha do sistema | Erro interno | Reiniciar inversor (AC + DC) ou suporte |
3 - Ele funciona sem baterias?
O HP1-7K5S2M pode funcionar sem baterias em modo On-Grid. Nesse modo, a energia dos painéis alimenta as cargas e trabalha em conjunto com a rede elétrica. Porém, quando a rede da concessionária cai, o inversor desliga automaticamente, mesmo que haja geração solar disponível. Para manter as cargas energizadas durante uma falta de energia, é necessário instalar baterias compatíveis.
4 - O inversor utiliza touchscreen para navegação e ajuste de configurações, ou a interação é realizada por outros métodos?
Sim. O inversor híbrido Livoltek HP1-7K5S2M possui tela touchscreen colorida integrada, permitindo navegação intuitiva pelos menus e acesso rápido às principais informações e configurações do sistema.
Por meio da tela touch, o usuário pode visualizar dados de geração fotovoltaica, consumo, status da bateria, fluxo de energia, alarmes e parâmetros de operação, além de realizar ajustes diretamente no equipamento sem a necessidade de dispositivos externos.
Além da interface touchscreen, o inversor também oferece monitoramento remoto via aplicativo e plataforma web, possibilitando o acompanhamento do sistema em tempo real através de smartphone, tablet ou computador.
5 - Precisa homologar na concessionária?
Sim! Todo inversor que injeta energia na rede precisa ser homologado pela concessionária. Essa exigência está prevista na Resolução Normativa ANEEL nº 482/2012, atualizada pela 687/2015, que regulamenta a conexão de sistemas de energia solar à rede elétrica.
6 - Ele carrega a bateria pela rede e consegue limitar a energia exportada?
Sim. Esse inversor permite carregar a bateria pela rede elétrica e também limitar a energia exportada, podendo operar inclusive em modo grid zero (injeção zero na rede), desde que o CT esteja instalado, como no seu caso.
Carregar bateria pela rede elétrica (TOU Mode)
No manual, a configuração é feita através do modo TOU (Time of Use), onde você define horários para carga e descarga da bateria. O inversor permite configurar:
Horário de início e fim da carga;
Potência de carga;
SOC (estado de carga) desejado;
Dias da semana em que a programação será executada.
Exemplo:
Carregar da rede das 02:00 às 05:00.
Potência de carga de 2 kW.
Parar quando atingir 100% de SOC.
Configurar Zero Export (Injeção Zero)
O Livoltek HP1-7K5S2M permite limitar ou até bloquear totalmente a injeção de energia na rede elétrica. Para isso, é necessário instalar um Smart Meter ou CT compatível e selecionar o dispositivo no menu de configurações do inversor.
Após configurar o medidor, basta ativar a função "Export to Grid Limit" e definir o valor desejado. Se o valor for configurado como 0 W, o inversor entrará em modo Zero Export, ou seja, nenhuma energia será enviada para a rede da concessionária. Toda a energia gerada pelos painéis será utilizada pelas cargas da instalação ou para carregar as baterias.
Observação: o TC (transformador de corrente) serve para medir, em tempo real, o fluxo de energia entre a casa e a rede elétrica. Com essa informação, o inversor consegue ajustar a geração automaticamente, evitando a injeção de energia na rede ou mantendo o limite configurado.
Acessórios recomendados (Não Inclusos)
Baterias: para o armazenamento da energia gerada pelos painéis fotovoltaicos, utilizam-se baterias, que desempenham papel essencial na continuidade do fornecimento elétrico. Na ausência de radiação solar, essas baterias atuam como um sistema de reserva energética, garantindo a alimentação ininterrupta dos equipamentos conectados.
Painel Solar: captura a luz do sol e a converte em energia elétrica para carregar o banco de baterias de forma sustentável e autônoma, garantindo recarga mesmo em locais sem rede elétrica.

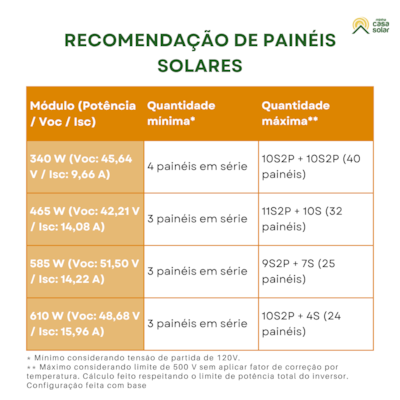

Confira na tabela abaixo a quantidade mínima e máxima de painéis solares recomendados de acordo com a potência:
Módulo (Potência / Voc / Isc) | Quantidade mínima* | Quantidade máxima** |
340 W (Voc: 45,64 V / Isc: 9,66 A) | 4 painéis em série | 10S2P + 10S2P (40 painéis) |
465 W (Voc: 42,21 V / Isc: 14,08 A) | 3 painéis em série | 11S2P + 10S (32 painéis) |
585 W (Voc: 51,50 V / Isc: 14,22 A) | 3 painéis em série | 9S2P + 7S (25 painéis) |
610 W (Voc: 48,68 V / Isc: 15,96 A) | 3 painéis em série | 10S2P + 4S (24 painéis) |
* Mínimo considerando tensão de partida de 120V.
** Máximo considerando limite de 500 V sem aplicar fator de correção por temperatura. Cálculo feito respeitando o limite de potência total do inversor. Configuração feita com base
Cabos solares: eles asseguram a transferência eficiente da energia entre o painel, a bateria e o inversor. Entre na seção de cabos elétricos do site e adquira os melhores cabos do mercado, com mínima perda e máxima segurança.
Lembre-se: O uso de cabos adequados e de qualidade é essencial para garantir a performance e a durabilidade do sistema!
Cabos e terminais elétricos: garantem ligações firmes, seguras e com baixa resistência elétrica, evitando aquecimento e perda de energia. Os cabos de boa qualidade são essenciais para conduzir a corrente sem quedas de tensão, enquanto os terminais asseguram conexões estáveis. Juntos, são indispensáveis para manter a integridade das ligações da bateria e de todos os demais componentes do sistema.
Estruturas de fixação: permitem instalar os painéis solares em diferentes tipos de telhado, garantindo resistência contra o vento e a orientação/inclinação adequada para melhorar a captação da energia do Sol.
Front Box CA: quadro de proteção elétrica do lado CA (antes do inversor) que garante a proteção do kit solar e do local de instalação contra raios, curto-circuito e sobrecarga provenientes do inversor ou da rede elétrica.
String Box CC: quadro de proteção elétrica do lado CC (antes do inversor) que serve para evitar danos e queima do Inversor On-Grid, Inversor Carregador e Controlador de Carga e Inversores Híbridos protegendo-os contra raios, curto-circuitos e sobrecargas provenientes das placas solares.
