Sobre o Produto
O Inversor Híbrido Solar Bifásico 5kW da Sofar pode operar apenas com painéis solares ou com baterias e rede elétrica. Aceita até 10kW em painéis, sendo ideal para residências e comércios que buscam economia na conta de energia e/ou backup contra apagões. Conta com certificação no Inmetro, 10 anos de garantia contra defeitos e suporte técnico no Brasil.

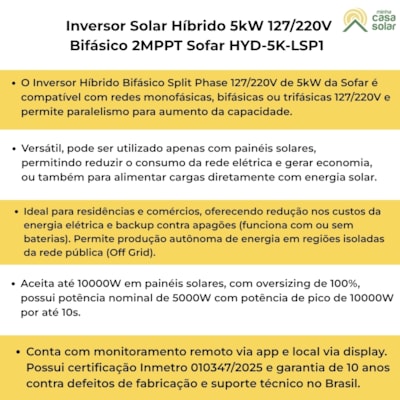

O Inversor Híbrido Bifásico Split Phase 127/220V de 5kW da Sofar é compatível com redes monofásicas, bifásicas ou trifásicas 127/220V e permite paralelismo para aumento da capacidade. |
Versátil, pode ser utilizado apenas com painéis solares, permitindo reduzir o consumo da rede elétrica e gerar economia, ou também para alimentar cargas diretamente com energia solar. |
Aceita até 10kW em painéis solares com oversizing de 100%, possui potência nominal de 5kW com potência de pico de 10kW por até 10s. |
Ideal para residências e comércios, oferecendo redução nos custos da energia elétrica e backup contra apagões (funciona com ou sem baterias). Permite produção autônoma de energia em regiões isoladas da rede pública (Off Grid). |
Solução para inversão de fluxo e Grid Zero. Pode ser configurado para limitar o envio de energia para a rede (inversão de fluxo) ou utilizado sem envio de energia para a rede elétrica (Grid Zero). |
Conta com monitoramento remoto via app e local via display. Possui certificação Inmetro 010347/2025, garantia de 10 anos contra defeitos de fabricação e suporte técnico no Brasil. |
O Inversor Híbrido Bifásico Split Phase 127/220V de 5kW da Sofar é compatível com redes monofásicas e bifásicas 127/220V, podendo também ser instalado em redes trifásicas (F+F+F+N) ao utilizar duas fases (220V), conforme configuração do sistema. Permite operação em paralelo, possibilitando expansão da potência e construção de sistemas maiores conforme a necessidade do projeto (consulte limite por modelo).
Diferente de outros modelos de inversores híbridos, pode ser utilizado apenas com painéis solares, permitindo reduzir o consumo da rede elétrica e gerar economia, ou também para alimentar cargas diretamente com energia solar. Para isso, basta entrar em contato com a SOFAR para atualização de firmware. Possui múltiplos modos de operação, gerenciando automaticamente a energia entre geração fotovoltaica, rede elétrica e baterias, garantindo maior eficiência e aproveitamento da energia gerada.
Aceita até 10.000W em painéis solares, permitindo melhor desempenho mesmo em condições de baixa irradiância. Possui potência nominal de 5.000W e suporta pico de até 200% (10.000W) por até 10 segundos, sendo ideal para partidas de cargas indutivas como geladeiras, bombas e ar-condicionado. Conta ainda com ampla faixa de tensão MPPT (60V a 500V), oferecendo maior flexibilidade no dimensionamento das strings.
Ideal para residências e comércios, oferecendo redução nos custos de energia elétrica e fornecimento contínuo mesmo em falhas da rede. Possui função EPS (backup) com tempo de comutação de aproximadamente 4 ms, garantindo alimentação quase instantânea das cargas críticas (queda de energia imperceptível). Pode operar com ou sem baterias e permite integração com geradores, sendo uma solução completa para sistemas híbridos e aplicações off-grid.
Solução completa para controle de injeção de energia na rede (inversão de fluxo) e operação em modo Grid Zero. Pode ser configurado para limitar ou impedir o envio de energia para a rede elétrica, utilizando medidor inteligente ou transformador de corrente (CT) para monitoramento e controle preciso do fluxo de energia, atendendo às exigências das concessionárias.
Conta com monitoramento remoto via aplicativo e plataforma web, além de interface local com display integrado para acompanhamento em tempo real. Possui comunicação via Wi-Fi, RS485 ou GPRS (opcional), permitindo integração com sistemas de monitoramento. Conta com certificação Inmetro (010347/2025) e garantia de 10 anos contra defeitos de fabricação diretamente com o fabricante, garantindo confiabilidade, segurança e suporte técnico brasileiro ao longo da vida útil do equipamento.
Especificações Técnicas
Especificações Gerais
Potência FV máx. recomendada | 10 kWp |
Tensão máxima de entrada | 550 Vdc |
Tensão de inicialização | 90 Vdc |
Tensão nominal | 360 Vdc |
Faixa de tensão MPPT | 60 – 500 Vdc |
Faixa MPPT (potência total) | 200 – 450 Vdc |
Nº de MPPT | 2 |
Strings por MPPT | 1 / 1 |
Corrente máx. de entrada | 20 / 20 A |
Corrente máx. de curto (Icc) | 25 / 25 A |
Bateria
Faixa de tensão | 40 – 60 Vdc |
Potência máx. de descarga | 5 kW |
Corrente máx. de carga | 190 A |
Corrente máx. de descarga | 125 A |
Tipo de bateria | Chumbo-ácido ou Íon-lítio |
Comunicação BMS | RS-485 / CAN |
Backup CA (Cargas Críticas)
Tensão nominal | 120/240 Vac (split-phase), 127/220 Vac (2/3 fases), 220 Vac (monofásico) |
Frequência | 50 / 60 Hz |
Potência nominal | 5 kW |
Corrente nominal | 20.8 / 22.7 / 22.7 A |
Corrente máx. de saída | 22.9 / 25.0 / 25.0 A |
Pico de potência | 2x por 10 s |
Tempo de comutação | 4 ms |
Saída CA (Rede)
Tensão nominal | 120/240 Vac / 127/220 Vac / 220 Vac |
Frequência | 50 / 60 Hz |
Potência nominal (40°C) | 5 kW |
Corrente nominal | 20.8 / 22.7 / 22.7 A |
Potência aparente | 5 kVA |
Potência máx. | 5.5 kVA |
Corrente máx. saída | 22.9 / 25.0 / 25.0 A |
Corrente máx. entrada | 35 A |
Eficiência
Eficiência MPPT | 99.9% |
Eficiência máxima | 97.6% |
Eficiência carga/descarga | 95.0% |
Proteções
Interruptor CC | Sim |
Polaridade reversa FV | Sim |
AFCI | Sim |
Polaridade reversa bateria | Sim |
Curto-circuito saída | Sim |
Sobrecorrente | Sim |
Sobretensão | Sim |
Isolamento | Sim |
Corrente residual | Sim |
Anti-ilhamento | Sim |
DPS | Tipo II (FV e CA) |
Parâmetros Gerais
Topologia | Não isolado |
Classe de proteção | Classe I |
Grau de proteção | IP66 |
Categoria de sobretensão | CA III / CC II |
Temperatura operação | -30°C a +60°C |
Umidade | 5% – 95% |
Altitude máxima | 4000 m |
Consumo standby | < 15 W |
Instalação | Parede |

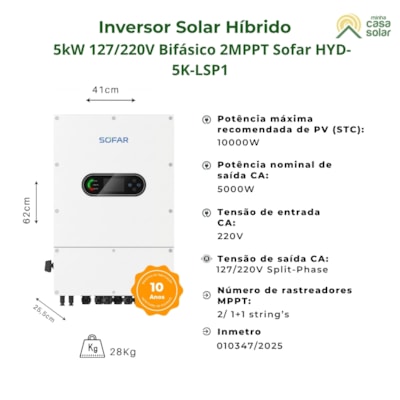

Dimensões (L×A×P) | 410 × 620 × 255 mm |
Resfriamento | Ar inteligente |
Peso | 28 kg |
Comunicação | RS485 / WiFi / 4G / LAN |
Usos Mais Comuns
Residências com consumo moderado de energia e que necessitam de backup.
Comércios como lojas, escritórios, mercados e clínicas
Sistemas com baterias para autonomia em apagões e horários de pico.
Geração com exportação controlada para reduzir a conta de luz.
Instalações trifásicas usando paralelismo entre unidades.
Projetos Off-grid ou Híbridos em áreas com rede instável.
Itens Inclusos
- Inversor híbrido HYD 5K LSP1 AFCI - SOFAR – 1 uni
- Parafusos em aço inoxidável com bucha – 4 uni
- Cabo de comunicação para paralelismo – 1 uni
- Datalogger – 1 uni
- Guia rápido – 1 uni
- Anel magnético para cabos CA – 2 uni
- Pares de conectores MC4 reserva - 2 uni
- Etiqueta extra com especificações técnicas - 1 uni
- Suporte metálico (branco) para fixação na parede - 1 uni
Download
Perguntas Frequentes
1. É possível monitorar o inversor remotamente por meio de aplicativo?
Sim! O inversor permite monitoramento remoto, possibilitando acompanhar em tempo real todos os parâmetros do sistema à distância. Por meio do aplicativo é possível visualizar geração de energia, consumo, status de operação, alertas e desempenho geral, garantindo mais controle, praticidade e segurança no gerenciamento do sistema. Instale o app escaneando o QR Code abaixo ou acesse via WEB clicando AQUI!
2. Ele funciona sem baterias?
Sim! Ele pode operar sem baterias instaladas. No modo sem bateria, ele não terá backup quando a rede cair, ou seja, ele vai desligar como qualquer inversor grid-tie tradicional .
3. Precisa homologar na concessionária?
Sim! Quando conectado à rede pública, o sistema precisa ser homologado pela concessionária (Energia compartilhada com exportação ou funcionamento grid-connected), conforme exigência normativa local (no Brasil, ANEEL/Distribuidoras).
4. Ele carrega a bateria pela rede e consegue limitar a energia exportada?
Sim. O inversor permite configurar prioridade de fontes (grid, PV, gerador) para carregar a bateria via rede elétrica ou via geração solar. Esse ajuste é feito no menu/configuração do próprio inversor. Ele possui função de limitação de exportação e prioridade de uso, que permite programar o quanto da geração deve ser exportado ou retido para autoconsumo/bateria
Acessórios recomendados (Não Inclusos)
Baterias: para armazenar a energia captada/gerada pelo painel. Quando não há radiação solar, as baterias alimentam o inversor que converte energia CC em CA, possibilitando alimentar os equipamentos eletrodomésticos. Quanto maior o banco/capacidade das baterias, maior o tempo de autonomia.
Painel Solar: captura a luz do sol e a converte em energia elétrica para carregar o banco de baterias de forma sustentável e autônoma, garantindo recarga mesmo em locais sem rede elétrica.

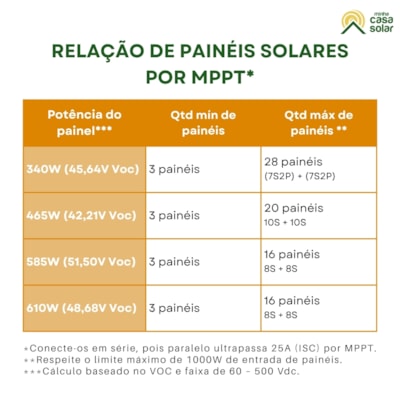

Confira na tabela abaixo a quantidade mínima e máxima de painéis solares recomendados de acordo com a potência:
Potência do painel*** | Qtd mín de painéis | Qtd máx de painéis ** |
340W (45,64V Voc) | 3 painéis | 28 painéis (7S2P) + (7S2P) |
465W (42,21V Voc) | 3 painéis | 20 painéis 10S + 10S |
585W (51,50V Voc) | 3 painéis | 16 painéis 8S + 8S |
610W (48,68V Voc) | 3 painéis | 16 painéis 8S + 8S |
*Conecte-os em série, pois paralelo ultrapassa 25A (ISC) por MPPT.
**Respeite o limite máximo de 10000W de entrada de painéis.
***Cálculo baseado no VOC e faixa de 60 – 500 Vdc.
Cabos solares: eles asseguram a transferência eficiente da energia entre o painel, a bateria e o inversor. Entre na seção de cabos elétricos do site e adquira os melhores cabos do mercado, com mínima perda e máxima segurança. Lembre-se: O uso de cabos adequados e de qualidade é essencial para garantir a performance e a durabilidade do sistema!
Cabos e terminais elétricos: garantem ligações firmes, seguras e com baixa resistência elétrica, evitando aquecimento e perda de energia. Os cabos de boa qualidade são essenciais para conduzir a corrente sem quedas de tensão, enquanto os terminais asseguram conexões estáveis. Juntos, são indispensáveis para manter a integridade das ligações da bateria e de todos os demais componentes do sistema.
Estruturas de fixação: permitem instalar os painéis solares em diferentes tipos de telhado, garantindo resistência contra o vento e a orientação/inclinação adequada para melhorar a captação da energia do Sol.
Front Box CA: quadro de proteção elétrica do lado CA (após o inversor) que garante a proteção do kit solar e do local de instalação contra raios, curto-circuito e sobrecarga provenientes do inversor ou da rede elétrica.
String Box CC: quadro de proteção elétrica do lado CC (antes do inversor) que serve para evitar danos e queima do Inversor On-Grid, Inversor Carregador e Controlador de Carga e Inversores Híbridos protegendo-os contra raios, curto-circuitos e sobrecargas provenientes das placas solares.Garantia
O equipamento possui certificação Inmetro nº 010347/2025, assegurando conformidade com as normas brasileiras de segurança e qualidade. Além disso, conta com garantia de fábrica de 10 anos, oferecida diretamente pela Sofar, proporcionando maior tranquilidade e confiabilidade para o integrador e o usuário final.
Para acionamento de garantia contra defeitos de fabricação do produto ou em caso de dúvidas técnicas, entre em contato diretamente com o suporte técnico da Sofar.
SOFAR Service Center Brazil
+55 11 93485-6688
service.br@sofarsolar.com
Caso precise do suporte da Minha Casa Solar para acionamento de garantia, entre em contato através do número 31 34791400 com os dados abaixo:
SN do produto
Leds indicativos
Código de Erro apresentado no Inversor
Todas as telas de navegação do controlador
Tela com medição BAT (tensão/corrente)
Tela com medição FV (tensão/corrente)
Tela com medição LOAD (tensão/corrente)
Configuração do tipo de bateriaInstalação do sistema
Medição das tensões BAT (Medido diretamente no borne)
Medição das tensão FV (Medido diretamente no borne)
Medição da saída CA (Medido diretamente no borne)
Importante: A solicitação será analisada somente mediante o envio completo de todas as informações listadas acima.
