Sobre o Produto

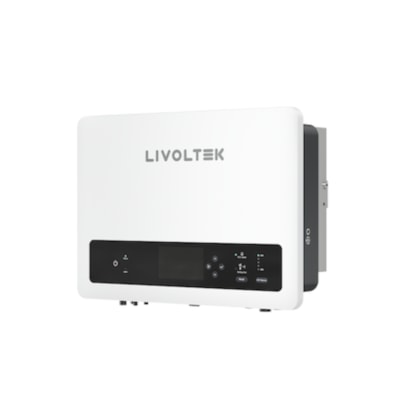

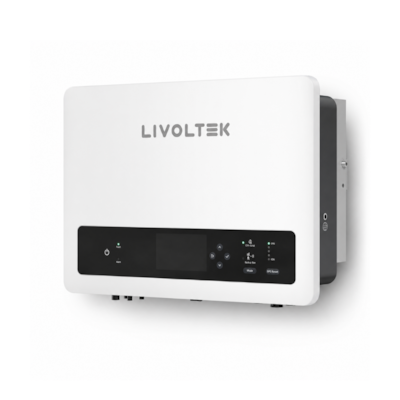

Inversor Híbrido Monofásico 220V da Livoltek que possui duas entradas MPPT de 22A e aceita até 6000W em painéis solares. Ideal para residências e pequenos comércios oferecendo redução nos custos da energia elétrica e backup contra apagões (com uso de baterias). Possui certificação no Inmetro e 5 anos de garantia diretamente com a Livoltek.

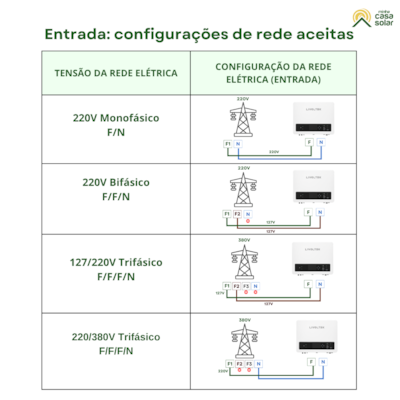

O Inversor Híbrido Monofásico (220V) da Livoltek é compatível com redes monofásicas, bifásicas ou trifásicas 220V e permite paralelismo de até 10 unidades para expansão da potência. |
Possui 2 entradas MPPT de 22A (ISC) e aceita até 6000W em painéis solares, com oversizing de 100%. Conta com potência nominal de 3000W e potência de pico de 6000W por até 10 segundos. |
Ideal para residências e pequenos comércios, oferecendo redução nos custos da energia elétrica e backup contra apagões (com uso de baterias). Permite produção autônoma de energia em regiões isoladas da rede pública (Off Grid). |
Solução para inversão de fluxo e Grid Zero. Pode ser configurado para limitar o envio de energia para a rede (inversão de fluxo) ou utilizado sem envio de energia para a rede elétrica (Grid Zero). |
Com potência de 3,0 kW, este inversor pode se enquadrar no processo simplificado de homologação (Fast Track), reduzindo etapas de análise e acelerando a aprovação junto à concessionária. |
Conta com monitoramento remoto via app e local via display. Possui certificação Inmetro 000090/2026 e garantia contra defeitos de 5 anos com o fabricante. |
O Inversor Híbrido Monofásico (220V) da Livoltek é compatível com redes monofásicas, bifásicas ou trifásicas 220V e permite paralelismo de até 10 unidades para expansão da potência. Compatível com baterias de lítio e chumbo-ácido de 40 a 60V, oferece corrente máxima de carga e descarga de até 125A, proporcionando maior flexibilidade para diferentes aplicações de armazenamento de energia.
Possui 2 entradas MPPT de 22A (ISC) e aceita até 6000W em painéis solares, com oversizing de 100%. Conta com potência nominal de 3000W e potência de pico de 6000W por até 10 segundos, garantindo maior capacidade para suportar partidas de cargas momentâneas. Além disso, apresenta eficiência máxima de 97,6%, ampla faixa de operação MPPT de 60 a 500V e tensão máxima de entrada FV de 500V.
Ideal para residências e pequenos comércios, oferecendo redução nos custos da energia elétrica e backup contra apagões (com uso de baterias). Permite produção autônoma de energia em regiões isoladas da rede pública (Off Grid), realizando a comutação entre rede e bateria em menos de 10 ms para manter o fornecimento de energia às cargas essenciais.
Solução para inversão de fluxo e Grid Zero. Pode ser configurado para limitar o envio de energia para a rede (inversão de fluxo) ou utilizado sem envio de energia para a rede elétrica (Grid Zero). Também suporta AC Couple para integração com sistemas fotovoltaicos já existentes, entrada para gerador e programação de até seis períodos de carga e descarga das baterias, proporcionando maior controle sobre o consumo e o armazenamento de energia.
Com potência de 3,0 kW, este inversor pode se enquadrar no processo simplificado de homologação (Fast Track), reduzindo etapas de análise e acelerando a aprovação junto à concessionária.
Conta com monitoramento remoto via aplicativo MyLivoltek e monitoramento local por display touchscreen colorido. Possui comunicação com BMS via CAN e RS485, grau de proteção IP66 para instalação em ambientes externos, resfriamento por convecção natural (sem ventiladores), operação entre -25 °C e +60 °C, certificação Inmetro 000090/2026 e garantia de 5 anos contra defeitos de fabricação oferecida pelo fabricante.

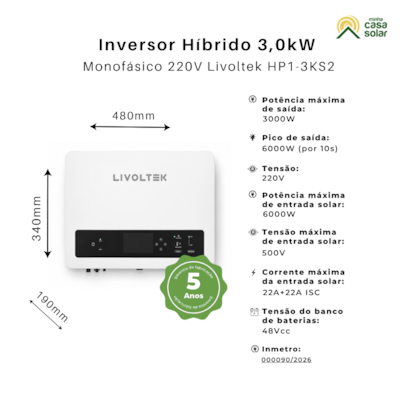

Especificações Técnicas
Entrada Fotovoltaica (FV)
Potência máxima de entrada FV | 6000 Wp |
Tensão máxima de entrada | 500 V |
Tensão mínima de operação | 90 V |
Corrente máxima por MPPT | 18 A / 18 A |
Corrente máxima de curto por MPPT | 22 A / 22 A |
Número de MPPT / Número de string’s por MPPT | 2 MPPTs / 1 strings por MPPT |
Saída AC (Rede)
Tensão de saída | 220 / 230 / 240 V |
Frequência | 50 / 60 Hz |
Tipo de conexão | Monofásico (Fase + Neutro + Terra) |
Capacidade de sobrecarga | 2x a potência nominal por 10 s (modo backup) |
Bateria
Tipo de bateria | Lítio (40 a 60 V) |
Corrente máx. carga/descarga | 125 A / 125 A |
Estratégia de operação | Gerenciamento inteligente via BMS (CAN/RS485) |
Backup Off Grid
Tempo de comutação | <10ms |
Operação em paralelo | Sim |
Compatível com gerador | Sim |
Dados Mecânicos
Grau de proteção | IP66 |
Interface | LCD colorido, Wi-Fi, RS485 e CAN |
Instalação | Parede |
Dimensões (L x A x P) | 480*340*190mm |
Peso | 15 kg |
Altitude de Operação | < 2.000 m |
Montagem | Vertical em parede |
Recursos Gerais
Sobredimensionamento FV | Até 200% (6kWp) |
Monitoramento | Aplicativo e plataforma web via Wi-Fi |
Expansão | 10 unidades em paralelo |
Usos Mais Comuns
Residências com consumo moderado de energia e que necessitam de backup.
Comércios como lojas, escritórios, mercados e clínicas
Sistemas com baterias para autonomia em apagões e horários de pico.
Geração com exportação controlada para reduzir a conta de luz.
Instalações trifásicas usando paralelismo entre unidades.
Projetos Off-grid ou Híbridos em áreas com rede instável.
Projetos para retrofit em sistemas On Grid
Download
Perguntas Frequentes
1 - Ele é compatível com quais modelos de bateria no Modo BMS?
O inversor híbrido Livoltek HP1-3KS2 possui comunicação BMS via CAN e RS485, permitindo integração inteligente com baterias de lítio compatíveis. Quando conectado em modo BMS, o inversor realiza o gerenciamento automático dos parâmetros de carga e descarga, aumentando a segurança, a eficiência e a vida útil do banco de baterias.
Modelos Compatíveis Recomendados
Fabricante | Modelo | Tecnologia | Capacidade |
GetPower | LiFePO4 | 4,8kWh | |
Livoltek | LiFePO4 | 5,12 kWh | |
Livoltek | LiFePO4 | 7,68 kWh | |
Unipower | LiFePO4 | 4,8kWh | |
Unipower | LiFePO4 | 4,8 kWh |
Observações
Recomenda-se sempre a utilização da comunicação BMS entre a bateria e o inversor.
A configuração correta do protocolo de comunicação é fundamental para o funcionamento adequado do sistema.
A compatibilidade pode variar conforme a versão do firmware do inversor e da bateria.
Consultoria Técnica Especializada*
Nossa equipe pode auxiliar na configuração e parametrização do sistema, incluindo:
Configuração da comunicação BMS;
Ajuste dos parâmetros de carga e descarga;
Configuração de modos de operação (On-Grid, Backup e Autoconsumo);
Parametrização de horários de carga pela rede;
Configuração de monitoramento e aplicativos;
O suporte pode ser realizado por videochamada, acesso remoto e acompanhamento técnico especializado.
*Serviço de consultoria técnica tarifada disponível mediante contratação à parte.
2 - O que é o erro 3?
O erro 3 – Subtensão da rede ocorre quando o inversor detecta que a tensão da rede elétrica está abaixo do valor mínimo configurado nos parâmetros de proteção. Em outras palavras, a energia que vem da concessionária está mais “fraca” do que o permitido para operação segura. Abaixo está a tabela com os principais erros do inversor.
Código | Falha | Significado | O que fazer |
3 | Subtensão da rede | Rede fraca / tensão baixa | Medir rede, verificar cabo AC, possível problema da concessionária |
7 | Sobrefrequência | Frequência da rede alta | Normalmente rede instável → aguardar ou acionar concessionária |
8 | Subfrequência | Frequência baixa | Mesmo cenário de rede |
9 | Perda de rede | Falta energia ou erro de ligação | Verificar disjuntor, cabos, fase/neutro |
12 | Anomalia na rede | Parâmetros fora do padrão | Medir tensão/frequência, checar rede |
11 | Corrente de fuga | Possível fuga/aterramento ruim | Revisar aterramento e cabos |
23 | PE anormal | Problema no terra | Corrigir aterramento |
42 / 43 / 57 | Polaridade invertida (PV) | Painel ligado errado | Corrigir positivo/negativo |
100 | Baixa isolação | Fuga para terra (muito comum em chuva) | Verificar cabos, conectores, strings |
98 | Temperatura alta | Inversor esquentando | Melhorar ventilação/local |
516 | Falha AFCI | Possível arco elétrico | Verificar cabos DC (atenção alta) |
10+ (grupo) | Falha do sistema | Erro interno | Reiniciar inversor (AC + DC) ou suporte |
3 - Ele funciona sem baterias?
O HP1-7K5S2M pode funcionar sem baterias em modo On-Grid. Nesse modo, a energia dos painéis alimenta as cargas e trabalha em conjunto com a rede elétrica. Porém, quando a rede da concessionária cai, o inversor desliga automaticamente, mesmo que haja geração solar disponível. Para manter as cargas energizadas durante uma falta de energia, é necessário instalar baterias compatíveis.
4 - O inversor utiliza touchscreen para navegação e ajuste de configurações, ou a interação é realizada por outros métodos?
Sim. O inversor híbrido Livoltek HP1-7K5S2M possui tela touchscreen colorida integrada, permitindo navegação intuitiva pelos menus e acesso rápido às principais informações e configurações do sistema.
Por meio da tela touch, o usuário pode visualizar dados de geração fotovoltaica, consumo, status da bateria, fluxo de energia, alarmes e parâmetros de operação, além de realizar ajustes diretamente no equipamento sem a necessidade de dispositivos externos.
Além da interface touchscreen, o inversor também oferece monitoramento remoto via aplicativo e plataforma web, possibilitando o acompanhamento do sistema em tempo real através de smartphone, tablet ou computador.
5 - Precisa homologar na concessionária?
Sim! Todo inversor que injeta energia na rede precisa ser homologado pela concessionária. Essa exigência está prevista na Resolução Normativa ANEEL nº 482/2012, atualizada pela 687/2015, que regulamenta a conexão de sistemas de energia solar à rede elétrica.
6 - Ele carrega a bateria pela rede e consegue limitar a energia exportada?
Sim. Esse inversor permite carregar a bateria pela rede elétrica e também limitar a energia exportada, podendo operar inclusive em modo grid zero (injeção zero na rede), desde que o CT esteja instalado, como no seu caso.
Carregar bateria pela rede elétrica (TOU Mode)
No manual, a configuração é feita através do modo TOU (Time of Use), onde você define horários para carga e descarga da bateria. O inversor permite configurar:
Horário de início e fim da carga;
Potência de carga;
SOC (estado de carga) desejado;
Dias da semana em que a programação será executada.
Exemplo:
Carregar da rede das 02:00 às 05:00.
Potência de carga de 2 kW.
Parar quando atingir 100% de SOC.
Configurar Zero Export (Injeção Zero)
O Livoltek HP1-7K5S2M permite limitar ou até bloquear totalmente a injeção de energia na rede elétrica. Para isso, é necessário instalar um Smart Meter ou CT compatível e selecionar o dispositivo no menu de configurações do inversor.
Após configurar o medidor, basta ativar a função "Export to Grid Limit" e definir o valor desejado. Se o valor for configurado como 0 W, o inversor entrará em modo Zero Export, ou seja, nenhuma energia será enviada para a rede da concessionária. Toda a energia gerada pelos painéis será utilizada pelas cargas da instalação ou para carregar as baterias.
Observação: o TC (transformador de corrente) serve para medir, em tempo real, o fluxo de energia entre a casa e a rede elétrica. Com essa informação, o inversor consegue ajustar a geração automaticamente, evitando a injeção de energia na rede ou mantendo o limite configurado.
Acessórios recomendados (Não Inclusos)
Baterias: para o armazenamento da energia gerada pelos painéis fotovoltaicos, utilizam-se baterias, que desempenham papel essencial na continuidade do fornecimento elétrico. Na ausência de radiação solar, essas baterias atuam como um sistema de reserva energética, garantindo a alimentação ininterrupta dos equipamentos conectados.
Painel Solar: captura a luz do sol e a converte em energia elétrica para carregar o banco de baterias de forma sustentável e autônoma, garantindo recarga mesmo em locais sem rede elétrica.
Confira na tabela abaixo a quantidade mínima e máxima de painéis solares recomendados de acordo com a potência:
Módulo (Potência / Voc / Isc) | Quantidade mínima* | Quantidade máxima** |
340 W (Voc: 45,64 V / Isc: 9,66 A) | 4 painéis em série | 10S2P + 10S2P (40 painéis) |
465 W (Voc: 42,21 V / Isc: 14,08 A) | 3 painéis em série | 11S2P + 10S (32 painéis) |
585 W (Voc: 51,50 V / Isc: 14,22 A) | 3 painéis em série | 9S2P + 7S (25 painéis) |
610 W (Voc: 48,68 V / Isc: 15,96 A) | 3 painéis em série | 10S2P + 4S (24 painéis) |
* Mínimo considerando tensão de partida de 120V.
** Máximo considerando limite de 500 V sem aplicar fator de correção por temperatura. Cálculo feito respeitando o limite de potência total do inversor. Configuração feita com base
Cabos solares: eles asseguram a transferência eficiente da energia entre o painel, a bateria e o inversor. Entre na seção de cabos elétricos do site e adquira os melhores cabos do mercado, com mínima perda e máxima segurança.
Lembre-se: O uso de cabos adequados e de qualidade é essencial para garantir a performance e a durabilidade do sistema!
Cabos e terminais elétricos: garantem ligações firmes, seguras e com baixa resistência elétrica, evitando aquecimento e perda de energia. Os cabos de boa qualidade são essenciais para conduzir a corrente sem quedas de tensão, enquanto os terminais asseguram conexões estáveis. Juntos, são indispensáveis para manter a integridade das ligações da bateria e de todos os demais componentes do sistema.
Estruturas de fixação: permitem instalar os painéis solares em diferentes tipos de telhado, garantindo resistência contra o vento e a orientação/inclinação adequada para melhorar a captação da energia do Sol.
Front Box CA: quadro de proteção elétrica do lado CA (antes do inversor) que garante a proteção do kit solar e do local de instalação contra raios, curto-circuito e sobrecarga provenientes do inversor ou da rede elétrica.
String Box CC: quadro de proteção elétrica do lado CC (antes do inversor) que serve para evitar danos e queima do Inversor On-Grid, Inversor Carregador e Controlador de Carga e Inversores Híbridos protegendo-os contra raios, curto-circuitos e sobrecargas provenientes das placas solares.
Garantia
O equipamento conta com garantia de fábrica de 5 anos, oferecida diretamente pela fabricante, proporcionando maior tranquilidade e confiabilidade para o integrador e o usuário final.
Para acionamento de garantia contra defeitos de fabricação do produto ou dúvidas técnicas, entre em contato diretamente com o suporte técnico da Livoltek:
WhatsApp e Telefone (Suporte Técnico): +55 (11) 93338-1338.
E-mail Suporte Técnico: suporte@livoltek.com.br ou suportebr@livoltek.com.br.
E-mail Vendas: vendas@livoltek.com.br.
Site Oficial (Área de Contato): Formulário de Contato Livoltek.
Razão Social: Livoltek Power Brasil Ltda.
CNPJ: 50.562.508/0001-51.
DIREITO DE ARREPENDIMENTO
Em caso de arrependimento da compra, o cliente tem o prazo de 7 dias corridos a partir do recebimento do produto para solicitar a devolução, conforme previsto no Art. 49 do Código de Defesa do Consumidor (CDC). Leia nossa política de trocas ou devoluções!
ACIONAMENTO DE GARANTIA COM A MINHA CASA SOLAR
Caso precise acionar a garantia dentro dos 3 primeiros meses, entre em contato conosco através do número (31) 34791400 e envie as seguintes informações.
SN (número de série) do produto
Fotos dos LEDs indicativos
Código de erro apresentado no inversor
Fotos de todas as telas de navegação do controlador
Tela com medição BAT (tensão/corrente)
Tela com medição FV (tensão/corrente)
Tela com medição LOAD (tensão/corrente)
Configuração do tipo de bateria
Fotos da instalação do sistema
Medição das tensões BAT (no borne)
Medição das tensões FV (no borne)
Medição da saída CA (no borne)
Importante: A solicitação será analisada somente mediante o envio completo de todas as informações listadas acima. Leia nossa política de suporte técnico e garantia.
