Apresentação
Apresentação

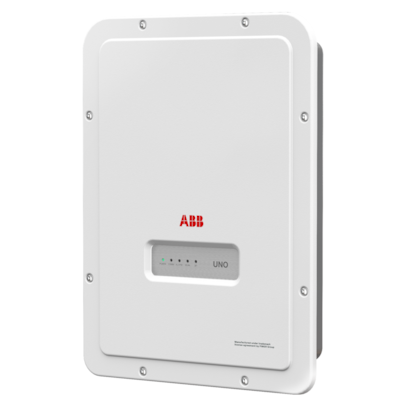

O inversor ABB Fimer UNO DM 4,0 é compatível com redes elétricas nas configurações monofásica 220V (fase-neutro), bifásica 220/127V (fase-fase), trifásico 220/127 (fase-fase) e trifásico 380/220 (fase-neutro). Ele é específico para utilização em sistemas com energia solar que são conectadas à rede (microgeração), também conhecidos como On Grid ou Grid Tie, permitindo uma redução de até 90% no valor de energia elétrica.
| Potência nominal de entrada | 4250W |
| Potência máxima de saída | 4000W |
| Tensão máxima de entrada | 600V |
| Número de MPPTs | 2 |
| Tensão de rede nominal | 220V |
| Corrente máxima de entrada CC (Iccmax)/para cada MPPT (IMPPTmax) | 32/16A |
Este inversor Grid Tie modelo UNO DM 4,0 se destaca por possuir 2 MPPT’s independentes.Tal característica permite que você tenha no mesmo sistema painéis voltados para diferentes posições, aproveitando ao máximo o espaço disponível em telhados que possuem duas quedas e aumentando assim, a produção de energia em telhados uniformes. É como se você tivesse 2 inversores em apenas 1 produto. As tecnologias aperfeiçoadas dos componentes do inversor fazem com que a onda senoidal da tensão de saída seja tão pura quanto a da rede, elevando a qualidade da produção diária.
O UNO DM 4,0 possui uma estrutura reforçada com dissipadores de calor e design adequado para assegurar longa vida útil com máximo desempenho. O painel de LED permite o monitoramento instantâneo através das luzes de indicação. A interface de navegação é simples e intuitiva. Conta também com grau de isolamento IP65 e chave seccionadora CC embutida, garantindo maior comodidade e segurança na manutenção.
O UNO DM 4,0 possui uma estrutura reforçada com dissipadores de calor e design adequado para assegurar longa vida útil com máximo desempenho. O painel de LED permite o monitoramento instantâneo através das luzes de indicação. A interface de navegação é simples e intuitiva. Conta também com grau de isolamento IP65 e chave seccionadora CC embutida, garantindo maior comodidade e segurança na manutenção.
O monitoramento Wi-Fi incluso Aurora Vision permite acesso aos dados de produção de energia do sistema que podem ser acessados através de computadores e de aplicativos para celular Android e IOS. Basta ter um computador ou smartphone com acesso à internet e pronto! Você terá acesso às informações da geração do seu sistema de onde estiver e quando quiser.
O UNO DM 4,0 possui 05 anos de garantia contra defeitos de fabricação forncidos diretamente pelo fabricante ABB Fimer com assistência técnica no Brasil. Clique Aqui para obter mais informações sobre como funciona o processo de solicitação de garantia.
Sobre a marca
ABB foi fundada em 1883 na Suíça e possui fábricas no Brasil desde 1954. É um dos maiores fabricantes mundiais de soluções em energia e automação, com atuação em mais de 100 países. E em 2019 a unidade de negócios de inversores solares da ABB foi incorporada a empresa FIMER. A Fimer foi fundada em 1942 e atua em tecnologia de inversores desde 1983 sendo a oitava maior fabricante de inversores do mundo. Seu principal negócio é a produção de inversores para usinas fotovoltaicas, estações de soldagem e carregamento de veículos elétricos.
Usos mais comuns
O Inversor ABB Fimer UNO 4,0 é recomendado para todos os tipos de instalações em sistemas conectados à rede, conhecidos como On grid ou Grid Tie, sendo mais utilizado em residências pela sua praticidade na instalação e excelente custo x benefício.
Itens Inclusos
Inversor Grid Tie 4,0KW ABB Fimer – UNO DM 4.0
Monitoramento Aurora Vision - (software) - clique aqui para download
Manual de Instruções
Especificações técnicas
Parâmetros da Entrada
- Potência fotovoltaica nominal de entrada: 4250W
- Tensão máxima: 600Vcc
- Faixa de operação MPPT: 130 a 530V
- Tensão CC de partida: 200V (ajustável de 120V a 350V)
- Corrente CC máxima de entrada: 32A
- Corrente CC máxima para cada MPPT: 16A
- Número de MPPTs independentes: 02
- Número de pares de strings em paralelo para cada MPPT: 01
Parâmetros da Saída:
- Potência CA Nominal: 4000W
- Potência Máxima em CA: 4000W
- Corrente Máxima em CA: 17,2A
- Saída nominal CA: 220Vca - 60Hz
- THD: <3,0%
- Conexão CA: Monofásica
- Eficiência: Eficiência máxima: 97%
Dados Gerais:
- Dimensões: 553mm x 418mm x 175mm
- Peso líquido: 15Kg
- Ambiente de operação: Interno ou externo
- Montagem: Fixação na parede
- Temperatura de operação: -25°C a +60°C (com desclassificação acima de 50°C)
- Umidade relativa: 0% a 100%
- Altitude:2000m
- Grau de proteção: IP65
- Topologia: Sem transformador
- Ventilação: Convecção natural
- Comunicação: Wifi
- Monitoramento incluso: Aurora Vision
- Garantia: 05 anos contra defeitos de fabricação
- Registro INMETRO:005661/2020
Acessórios Recomendados (não inclusos):
Dúvidas comuns
Vale a pena investir em um sistema fotovoltaico conectado à rede?
Os sistemas fotovoltaicos conectados à rede são uma forma ambientalmente eficiente de produzir eletricidade e uma forma inteligente de investimento. O valor investido na aquisição de um sistema grid Tie se converte em uma economia imediata na conta de energia elétrica. Cada unidade de energia que é produzida pelo sistema fotovoltaico traduz-se em uma economia do mesmo montante que a concessionária cobraria para fornecer ao consumidor. Caso o consumidor tenha interesse em produzir toda a energia que consome, pagará na fatura mensal apenas o "custo de disponibilidade", conhecido como taxa mínima. Os ganhos com a economia na conta de luz são ainda mais evidentes para o consumidor residencial, que paga uma tarifa média mais alta do que os consumidores comerciais e industriais.
O consumidor que possui um sistema conectado à rede, além de cliente passa a ser fornecedor para a concessionária de energia. Assim, quanto maior for o preço da energia que a concessionária cobrar do consumidor, maior será o valor que ela dará como crédito pela venda da energia produzida pelo consumidor. Por isso, além de reduzir a conta de energia, o sistema conectado à rede é uma forma segura de se proteger contra aumentos na conta de energia. Esses aumentos nas tarifas de energia ocorrem anualmente por causa da inflação e de outros fatores que o consumidor, que possui um sistema conectado à rede, não precisará se preocupar.
O investimento em um sistema de energia solar fotovoltaica é considerado um investimento de longo prazo em equipamentos duráveis com vida útil de até 30 anos; que gera economia imediata e com baixo risco frente outras opções de investimento. Na atualidade, a estimativa de retorno sobre o investimento ocorre em um período em torno de 06 a 10 anos para consumidores residenciais, dependendo da região do país, do local de instalação e dos equipamentos adquiridos.
Como dimensionar meu sistema Grid Tie?
A principal informação necessária é saber o consumo de energia do local. A forma mais fácil de saber o consumo é verificar na conta de energia elétrica quantos kWh estão sendo consumidos mensalmente. O ideal é saber o consumo anual de energia, geralmente informado no campo "histórico de consumo" que muitas concessionárias disponibilizam na fatura de energia. Com esta informação e o local da instalação, basta acessar nossa calculadora, disponível neste Link.
O que eu preciso saber antes instalar meu sistema?
Sistemas elétricos conectados à rede envolvem grandes quantidades de energia. A instalação envolve riscos, como choque elétrico ou de queda de alturas e deve ser realizada por profissionais habilitados para esta tarefa. Em geral, para residências, a instalação demora de 01 a 03 três dias, dependendo do porte do sistema. Cada concessionária elaborou regras próprias para conexão do sistema à sua rede elétrica, que devem ser atendidas pelas empresas instaladoras. Antes da instalação, as empresas instaladoras devem apresentar o projeto técnico para aprovação na concessionária de energia.
Para medição da geração e do consumo de energia, um medidor de consumo de energia (relógio) mais inteligente será instalado pela concessionária no local. O custo desse novo medidor deverá ser arcado pelo consumidor, mas a concessionária se responsabilizará pela manutenção e eventual troca.
Garantia:
O inversor ABB Fimer UNO 4,0KW possui 5 anos de garantia contra defeitos de fabricação e assistência técnica no Brasil.
- Painel solar fotovoltaico para produção de energia. Clique Aqui para visitar a sessão de painéis fotovoltaicos da Minha Casa Solar.
- para visitar a sessão de estruturas de montagem.Clique AquiSuportes para fixação dos módulos.
- para visitar a nossa sessão de acessórios para instalação.Clique AquiString Box, cabos, conectores e demais acessórios para sua instalação.
Dúvidas comuns
Vale a pena investir em um sistema fotovoltaico conectado à rede?
Os sistemas fotovoltaicos conectados à rede são uma forma ambientalmente eficiente de produzir eletricidade e uma forma inteligente de investimento. O valor investido na aquisição de um sistema grid Tie se converte em uma economia imediata na conta de energia elétrica. Cada unidade de energia que é produzida pelo sistema fotovoltaico traduz-se em uma economia do mesmo montante que a concessionária cobraria para fornecer ao consumidor. Caso o consumidor tenha interesse em produzir toda a energia que consome, pagará na fatura mensal apenas o "custo de disponibilidade", conhecido como taxa mínima. Os ganhos com a economia na conta de luz são ainda mais evidentes para o consumidor residencial, que paga uma tarifa média mais alta do que os consumidores comerciais e industriais.
O consumidor que possui um sistema conectado à rede, além de cliente passa a ser fornecedor para a concessionária de energia. Assim, quanto maior for o preço da energia que a concessionária cobrar do consumidor, maior será o valor que ela dará como crédito pela venda da energia produzida pelo consumidor. Por isso, além de reduzir a conta de energia, o sistema conectado à rede é uma forma segura de se proteger contra aumentos na conta de energia. Esses aumentos nas tarifas de energia ocorrem anualmente por causa da inflação e de outros fatores que o consumidor, que possui um sistema conectado à rede, não precisará se preocupar.
O investimento em um sistema de energia solar fotovoltaica é considerado um investimento de longo prazo em equipamentos duráveis com vida útil de até 30 anos; que gera economia imediata e com baixo risco frente outras opções de investimento. Na atualidade, a estimativa de retorno sobre o investimento ocorre em um período em torno de 06 a 10 anos para consumidores residenciais, dependendo da região do país, do local de instalação e dos equipamentos adquiridos.
Como dimensionar meu sistema Grid Tie?
A principal informação necessária é saber o consumo de energia do local. A forma mais fácil de saber o consumo é verificar na conta de energia elétrica quantos kWh estão sendo consumidos mensalmente. O ideal é saber o consumo anual de energia, geralmente informado no campo "histórico de consumo" que muitas concessionárias disponibilizam na fatura de energia. Com esta informação e o local da instalação, basta acessar nossa calculadora, disponível neste Link.
O que eu preciso saber antes instalar meu sistema?
Sistemas elétricos conectados à rede envolvem grandes quantidades de energia. A instalação envolve riscos, como choque elétrico ou de queda de alturas e deve ser realizada por profissionais habilitados para esta tarefa. Em geral, para residências, a instalação demora de 01 a 03 três dias, dependendo do porte do sistema. Cada concessionária elaborou regras próprias para conexão do sistema à sua rede elétrica, que devem ser atendidas pelas empresas instaladoras. Antes da instalação, as empresas instaladoras devem apresentar o projeto técnico para aprovação na concessionária de energia.
Para medição da geração e do consumo de energia, um medidor de consumo de energia (relógio) mais inteligente será instalado pela concessionária no local. O custo desse novo medidor deverá ser arcado pelo consumidor, mas a concessionária se responsabilizará pela manutenção e eventual troca.
Garantia:
O inversor ABB Fimer UNO 4,0KW possui 5 anos de garantia contra defeitos de fabricação e assistência técnica no Brasil.
Download
Manual do Produto UNO-DM-4.0(inglês) Datasheet UNO-DM-4.0(inglês) Guia de instalação UNO-DM-4.0(inglês)
