Sobre o Produto
Kit com quadro elétrico e inversor para conversão de bomba comum CA em bomba solar. Ideal para bomba trifásica 220V submersa com até 2cv ou de superfície com até 3cv. Inversor híbrido que funciona com a produção solar e rede/gerador como fonte complementar. Reduz despesas com eletricidade e combustível. Possui 02 anos de garantia contra defeitos de fabricação.

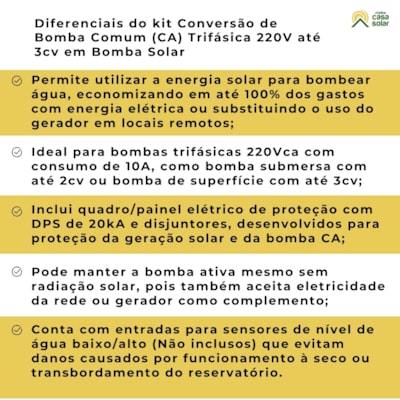

Diferenciais do Kit Conversão de Bomba Comum (CA) Trifásica 220V até 3cv em Bomba Solar
| Permite utilizar a energia solar para bombear água, economizando em até 100% dos gastos com energia elétrica ou substituindo o uso do gerador em locais remotos; |
| Ideal para bombas trifásicas 220Vca com consumo de 10A, como bomba submersa com até 2cv ou bomba de superfície com até 3cv; |
| Inclui quadro/painel elétrico de proteção com DPS de 20kA e disjuntores, desenvolvidos para proteção da geração solar e da bomba CA; |
| Pode manter a bomba ativa mesmo sem radiação solar, pois também aceita eletricidade da rede ou gerador como complemento; |
| Conta com entradas para sensores de nível de água baixo/alto (Não inclusos) que evitam danos causados por funcionamento à seco ou transbordamento do reservatório. |
Este kit APOLLO é a solução para utilizar bombas de água que funcionam em corrente alternada, com a produção de eletricidade de placas solares. Desse modo, é possível economizar até 100% com despesas de eletricidade provenientes do bombeamento de água em locais com rede elétrica disponível. Também é muito utilizado para substituir o gerador a diesel/gasolina e garantir o fornecimento de água em locais remotos, como sítios, fazendas, chácaras e pequenos sistemas de irrigação.

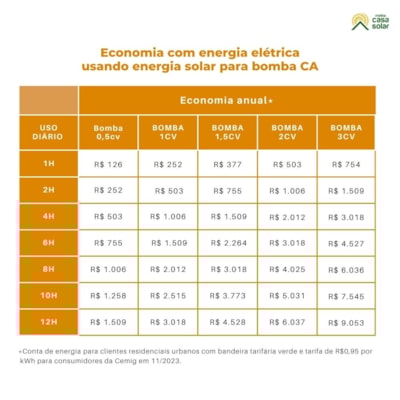

Economia com energia elétrica usando energia solar para bomba CA
Economia anual* | |||||
Uso diário | Bomba 0,5cv | Bomba 1cv | Bomba 1,5cv | Bomba 2cv | Bomba 3cv |
1H | R$ 126 | R$ 252 | R$ 377 | R$ 503 | R$ 754 |
2H | R$ 252 | R$ 503 | R$ 755 | R$ 1.006 | R$ 1.509 |
4H | R$ 503 | R$ 1.006 | R$ 1.509 | R$ 2.012 | R$ 3.018 |
6H | R$ 755 | R$ 1.509 | R$ 2.264 | R$ 3.018 | R$ 4.527 |
8H | R$ 1.006 | R$ 2.012 | R$ 3.018 | R$ 4.025 | R$ 6.036 |
10H | R$ 1.258 | R$ 2.515 | R$ 3.773 | R$ 5.031 | R$ 7.545 |
12H | R$ 1.509 | R$ 3.018 | R$ 4.528 | R$ 6.037 | R$ 9.053 |

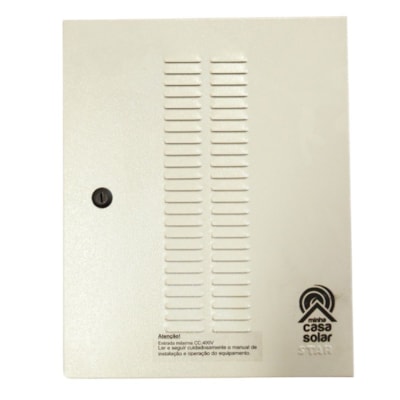

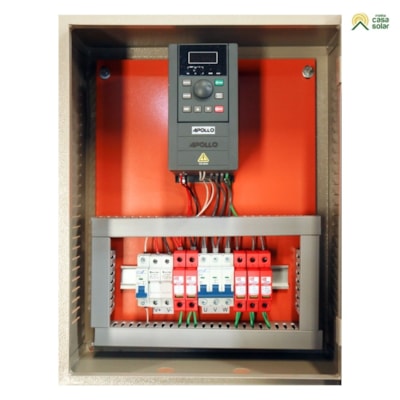

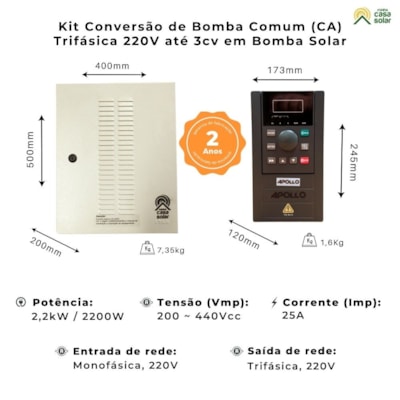

O kit APOLLO inclui quadro elétrico com porta fusíveis para receber e proteger a geração solar em corrente contínua. Também possui Dispositivo contra Surtos Elétricos (DPS) com nível de proteção de até 20kA e que suporta tensão máxima de 275V.

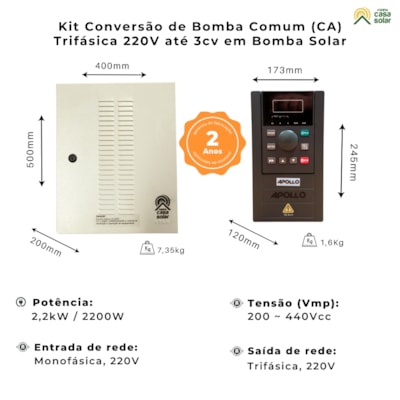

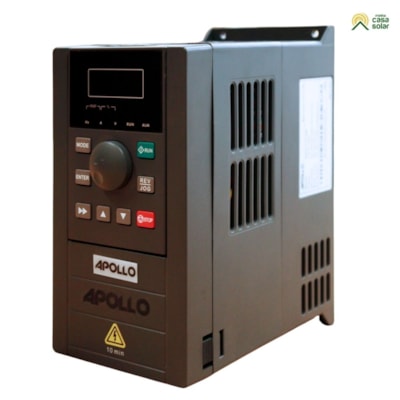

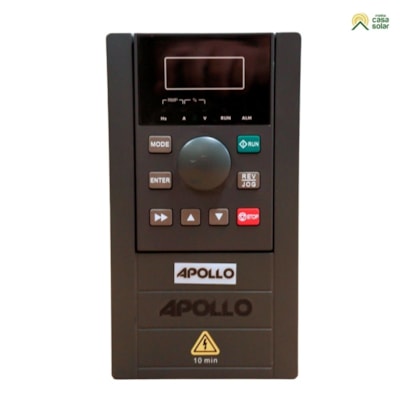

Conta com o inversor GS500 desenvolvido exclusivamente para uso com modelos de bomba CA do tipo submersa com potência de até 2cv e de superfície com até 3cv, com fornecimento elétrico trifásico em 220V. É indicado utilizar arranjo de painéis solares com 1,2 a 2x a potência da bomba, sempre respeitando o limite de tensão entre 200 a 440Vcc.

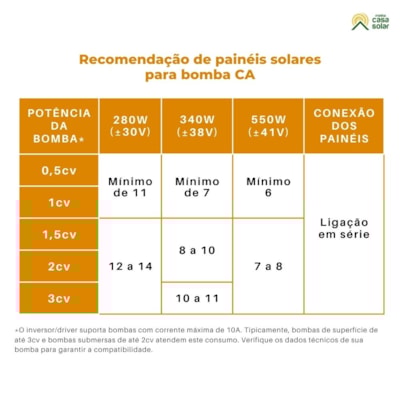

Recomendação de painéis solares para bomba CA
Potência da bomba* | 280W (±30V) | 340W (±38V) | 550W (±41V) | Conexão dos painéis |
0,5cv | Mínimo de 11 | Mínimo de 7 | Mínimo 6 | Ligação em série |
1cv | ||||
1,5cv | 12 a 14 | 8 a 10 | 7 a 8 | |
2cv | ||||
3cv | 10 a 11 |
atendem este consumo. Verifique os dados técnicos de sua bomba para garantir a compatibilidade.
Também conhecido como driver para bomba CA, o GS500-2.2G-2TB conta com entradas para sensores de nível de água (acessórios não inclusos) instalados:
- no poço para identificar o nível da água, prevenindo queima e danos causados por funcionamento à seco;
- no reservatório (ou caixa d’água) para evitar o fornecimento excessivo de água que pode causar transbordamento.
Por ser um inversor com fontes híbridas, é capaz de manter a bomba CA em funcionamento mesmo em condições de baixa radiação solar (como inverno, dias nublados ou chuvosos) porque utiliza a eletricidade da rede elétrica ou gerador a diesel/gasolina como complemento.
O GS500 também é chamado de inversor híbrido, embora tenha apenas fontes híbridas e não faça a injeção de eletricidade na rede da concessionária. Essa diversidade de fontes de alimentação permite manter a bomba CA em funcionamento mesmo em condições de baixa ou sem radiação solar (como em dias nublados ou à noite) porque utiliza a eletricidade da rede elétrica ou gerador a diesel/gasolina como fonte complementar. Além disso, vale ressaltar que o inversor APOLLO possui entrada monofásica 220V com saída trifásica em 220V.
Sobre a marca
Fundada em 2005, a Água Solar é uma empresa fabricante e importadora de equipamentos fotovoltaicos para sistemas de bombeamento e motores em geral. Conta com amplo portfólio com inversores para bomba e quadro elétrico de distribuição. Possui mais de 3700 sistemas em funcionamento em todo o Brasil.
Especificações Técnicas
Entrada solar
Faixa de tensão de entrada CC (Voc): 100 ~ 450Vcc
Faixa de tensão MPPT (Vmp): 200 ~ 440Vcc / 310Vcc
Recomendação de potência solar: 1,2 a 2 vezes de potência da bomba d’água
Entrada de rede CA
Entrada de rede ou gerador: Sim
Tensão na entrada CA (Gerador ou rede): 1PH, 180 ~ 230V
Saída CA
Tensão na saída CA: 3PH, 220 ~ 240V
Frequência de saída: 0 ~ 300HZ | padrão: 60Hz
Padrão
Display: LED
Eficiência MPPT: Até 97%
Capacidade de sobrecarga: 150% por 60s, 180% por 10s ou 200% por 1s
Faixa de temperatura ambiente: -20ºC ~ 60ºC
Resfriamento: Ventoinha
Interface de comunicação: RS485, Protocolo Modbus
Controle remoto: RS485 monitoramento remoto em tempo real
Grau de proteção: Quadro IP65 | Inversor IP20
Proteção integrada: Proteção contra água fundo de poço, reservatório cheio, trabalho da bomba a seco, baixa irradiação solar, sobrecarga, sobrecorrente, subcarga, baixa frequência, baixa tensão, sobreaquecimento, curto-circuito e perda de fase.
Usos Mais comuns
Usos mais comuns de bombeamento de água em
Fazendas, sítios, chácaras e ranchos para abastecimento humano e de animais;
Sistemas de irrigação de pequeno porte e fertirrigação;
Abastecimento geral de reservatórios/caixas d’água;
Recirculação de água e aeração em tanques de água, lagoas e piscicultura;
Enchimento de bebidas em cervejarias e destilarias, transferências de líquidos.
Itens Inclusos
Os itens inclusos na embalagem:
1 Inversor solar para bomba CA;
1 Quadro elétrico com DPS, porta fusíveis e disjuntores.
Download
Perguntas Frequentes
1. Posso conectar baterias no inversor de bomba CA?
Não. Ele funciona apenas com a energia fornecida por painéis solares, rede elétrica ou gerador a diesel/gasolina.
2. Pode utilizar bomba solar que funciona em corrente contínua?
Não. Este inversor converte a energia produzida pelos painéis solares em corrente contínua (CC) para corrente alternada (CA), para uso em bombas trifásicas em 220V/127V.
Acessórios Recomendados
Veja a lista de equipamentos mais adequados para usar com este produto.
A placa solar captura a radiação solar e produz energia elétrica.
Veja os modelos disponíveis de painéis solares.Os cabos são necessários para fazer a ligação dos painéis solares com o inversor e quadro elétrico de forma segura.
Confira a sessão de cabos elétricos.São acessórios necessários para conexão entre equipamentos ou para isolar um terminal elétrico.
Conheça os conectores e terminais.Garantia
O kit com quadro elétrico e inversor APOLLO tem 02 anos de garantia contra defeitos de fabricação e suporte técnico no Brasil. Confira o certificado de garantia.
Conte com o suporte técnico especializado da Minha Casa Solar para orientações de instalação e configuração.
Como acionar a garantia?
Se identificar algum vício no produto, após 7 (sete) dias corridos, a avaliação de garantia deve ser feita pela Renovar Comércio. Entre em contato pelo e-mail tecnico@aguasolar.com.br ou WhatsApp: (31) 99755-5729.
O que invalida a garantia?
Armazenagem, manuseio e utilização em condições diferentes das recomendações;
Ligações e circuitos eletrônicos que forem ligados de forma incorreta e possam produzir danos ou a queima do equipamento;
Defeitos por quedas e/ou mal uso;
Abertura, adaptações e modificações do produto sem autorização da equipe técnica da fabricante;
Entre outras condições que invalidam a garantia.
