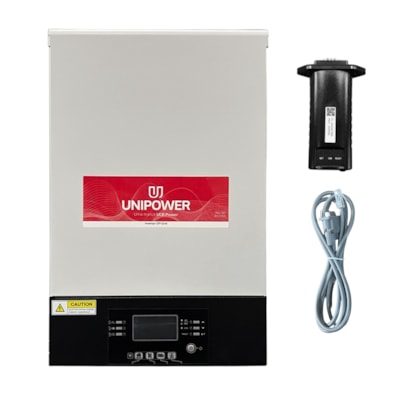

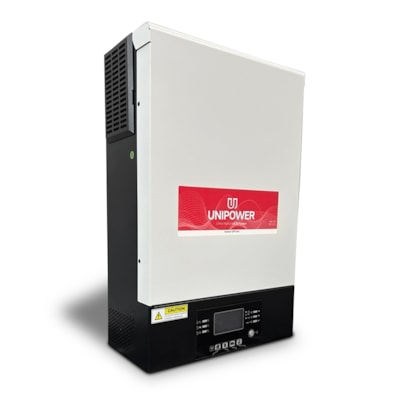

Inversor Carregador Solar 5kW 48V/220V 80A Unipower UNIPV5000

O inversor carregador Unipower de 48V/220V gera 5.000W para uso contínuo e até 10.000W para pico, com onda senoidal. Ideal para casas, sítios, fazendas e empresas em locais remotos ou com queda frequente de rede (backup). Suporta até 5000W de conjunto de painéis. Tem instalação profissional e simples. Possui 1 ano de garantia contra defeitos de fabricação.

Este produto tem certificação INMETRO: 007627/2024.

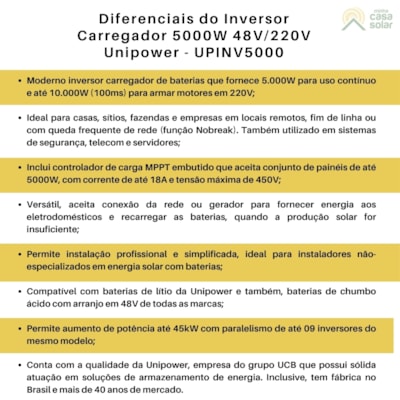

Diferenciais do Inversor Carregador 5000W 48V/220V Unipower - UPINV5000

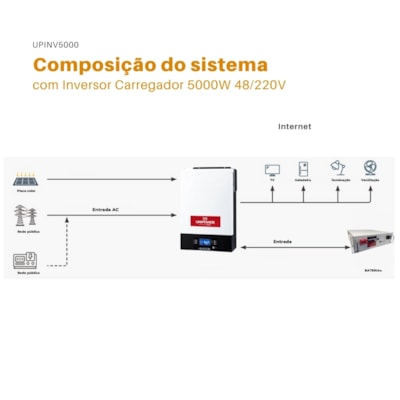

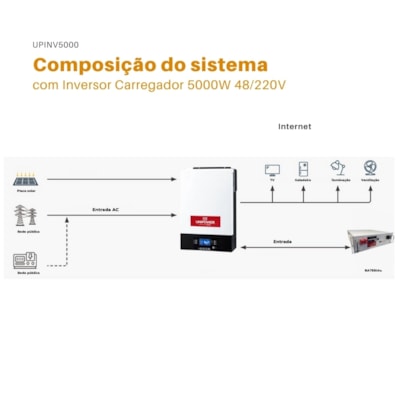

Este moderno inversor Off-Grid da Unipower é uma solução que proporciona maior autonomia de energia em locais remotos e/ou instabilidade por ficar no fim da linha da rede (função Nobreak/Backup) porque conta com até 03 fontes de energia: os painéis solares, baterias e rede (ou gerador a diesel/gasolina). Por este motivo, é muito utilizado para eletrificação rural em casas, sítios, fazendas e até mesmo, em empresas para manter sistemas de segurança, telecomunicações e servidores em funcionamento pleno em caso de “apagão”.

Com design robusto, o inversor UPINV5000 é ideal para uso constante e moderado, com saída senoidal em 220V. Fornece 5000W para uso constante e até 10.000W (100ms) para armar motores elétricos, como geladeira duplex ou ar condicionado inverter. Tudo isso com instalação profissional e simplificada, podendo ser feita até por profissionais não-especializados em energia solar

Permite a formação de linhas de painéis solares com ligação em série, como modelos de 550W, 555W, 570W e 650W. Isso porque aceita até 18A de corrente e tensão máxima de 450V no seu MPPT independente.

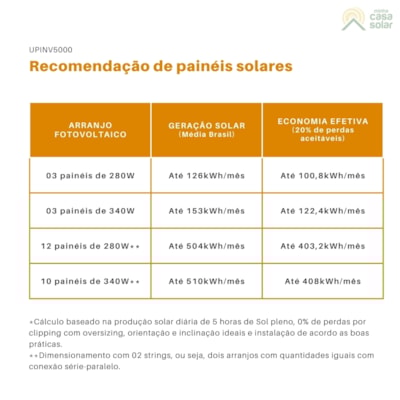

Recomendação de painéis solares para o Inversor Carregador 5000W Unipower

*Cálculo baseado na produção solar diária de 5 horas de Sol pleno, 0% de perdas por clipping com oversizing, orientação e inclinação ideais e instalação de acordo as boas práticas.

O inversor carregador 5000W é versátil e pode ser instalado tanto com baterias de lítio da Unipower, quanto com baterias de chumbo-ácido de qualquer outro fabricante. O arranjo do banco de baterias deve ter sempre tensão de 48V, que ajuda a reduzir as perdas de energia no cabeamento elétrico. Além disso, embora não seja tão comum, também pode ser usado sem baterias em aplicações de uso diurno, como bombeamento de água em pequenas irrigações ou encher caixa d’água de sítios, fazendas e chácaras.

Este inversor carregador Unipower permite escolher o modelo de trabalho para definir a ordem de prioridade de fonte para alimentar as cargas. Tem comutação automática e rápida entre as fontes para manter as cargas com fornecimento de energia ininterrupto.

Em sistemas instalados sem acesso à rede, a energia das placas solares e das baterias pode ser complementada/recarregada com a energia da entrada CA conectada em um gerador a diesel/gasolina. Situação comum quando há dias chuvosos ou nublados em sequência. Inclusive, opção programável para acionamento do gerador por contato seco.

Atenção: Recomendamos que apenas geradores do tipo inverter sejam conectados ao inversor carregador e que tenham potência nominal 2x superior.

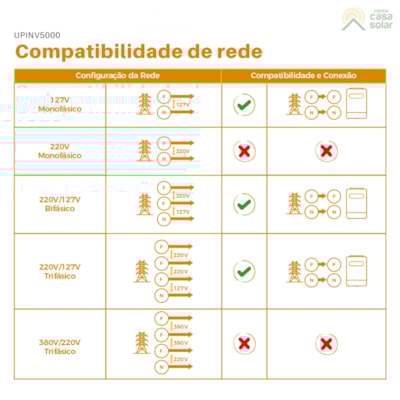

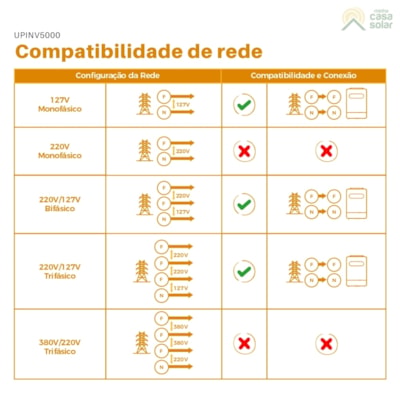

Em sistemas Off-Grid com acesso à rede elétrica em regiões urbanas, o inversor carregador 48V/220V é uma solução econômica e eficiente para:

• reduzir o consumo de eletricidade da concessionária devido à produção solar ser utilizada de modo imediato;

• assegurar reserva de energia, como Nobreak/UPS. Neste caso, quando acontecer manutenção ou queda da rede pública, a energia armazenada será direcionada para as cargas;

• economizar com a diferença de tarifa ao diminuir o consumo de empresas nos horários de ponta (tarifas mais altas), priorizando o uso da energia armazenada e a geração solar durante o dia.

Moderno, o inversor carregador possibilita o monitoramento remoto em smartphones e tablets com sistemas IOS e Android, com a aquisição do datalogger (vendido separadamente). Além disso, é possível ter acesso direto ao monitoramento e dados do inversor de modo local ou conectando um computador/notebook à porta Ethernet.

Sobre a marca

A Unipower é uma marca do grupo UCB, empresa consolidada no mercado brasileiro com mais de 40 anos de experiência. Conquistou destaque por oferecer soluções de armazenamento de energia de alto nível para diversos tipos de aplicação, desde baterias para aparelhos portáteis até baterias estacionárias de nível industrial.

1. Tensão: 220V
2. Faixa de tensão selecionável: 170 ~ 280V
3. Faixa de frequência: 50Hz/60Hz (Automático)

1. Potência nominal: 5000W
2. Pico nominal: 10000W
3. Forma de onda: Senoidal Pura
4. Tensão de saída nominal: 220V ±5%
5. Eficiência do pico do inversor: 93%
6. Tempo de Transferência: 10ms (informática) 20ms (eletrodomésticos)
7. Forma de onda da tensão de saída: Senoidal

1. Tipo de bateria: Lítio/Chumbo
2. Tensão nominal: 48V
3. Tensão nominal do banco de baterias: 48V ~ 64V

1. Tensão de saída: 48V
2. Proteção contra sobrecarga: 4 para 48V
3. Corrente de carga máxima: 35A

1. Tipo de controlador: MPPT
2. Máxima tensão (Voc): 450V
3. Potência máxima por MPPT: 5000W
4. Corrente máxima solar: 18A
5. Corrente máxima de carga fotovoltaica: 100A
6. Faixa MPPT: 120 ~ 430V
7. Tensão de Partida MPPT = 120Vmp / 0.8 = 150Vmp

1. Paralelismo: Até 9 inversores
2. Interface de comunicação: RS485/RS232

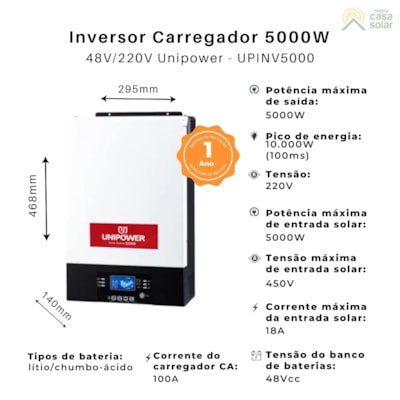

3. Dimensões: 140 x 295 x 468mm
4. Peso: 12kg
5. Faixa de temperatura de operação: -10º a 50ºC
6. Temperatura de armazenamento: -15ºC a 60ºC
7. Registro INMETRO: 007627/2024.

Usos mais comuns em sistemas Off-Grid:

• Sistema com baterias (Off-Grid) em locais remotos para produzir energia e armazenar para uso instantâneo e/ou posterior, como em casas, sítios, ranchos e fazendas;
• Aplicações críticas e/ou que demandam alta disponibilidade de energia, como sistemas de irrigação, de telecomunicações, equipamentos de segurança e resfriamento, dentre outros.
• Nobreak solar em locais com queda frequente da energia fornecida pela concessionária.

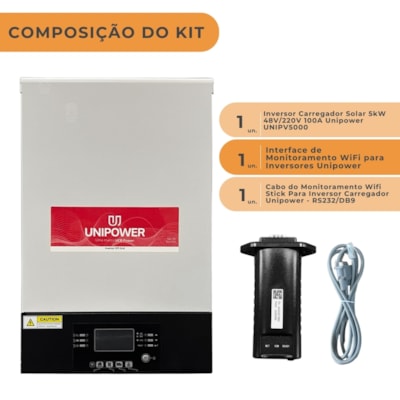

Os itens inclusos na embalagem:

1. 1 Inversor carregador de 5000W 48V/220V da Unipower - UPINV5000
2. 1 Suporte para montagem na parede;
3. 4 Parafusos para fixação;
4. 1 Manual do usuário;
5. Cabo de comunicação RS232/DB9
6.  Interface de Monitoramento Wi-Fi

1. Como é feita a instalação do sistema?

O primeiro passo é cobrir os painéis fotovoltaicos para que eles não produzam eletricidade. Em seguida, conectar as placas fotovoltaicas com o conector adequado e conectá-las na entrada da matriz solar indicada no inversor. Posteriormente, as baterias devem ser conectadas entre si e ao inversor.

As baterias devem ficar o mais próximo possível do inversor, em geral, entre 30  e 100 cm. Por último, podem ser ligados os cabos da saída CA do inversor para o QDG (Quadro de Distribuição Geral). Para verificar mais detalhes sobre a realização de conexões em 48Vcc entre em contato com a nossa equipe. O inversor deve ser fixado em uma parede com uma distância mínima onde terá a convecção natural. Durante a instalação, é preciso atenção à polaridade das ligações. Utilize como referência cabos vermelhos para positivo e cabos pretos para negativo. Na Minha Casa Solar, você encontra cabos próprios para essa conexão com as proteções indicadas para o seu inversor.

O inversor carregador deve ficar em local seco, protegido e ventilado. Nunca o instale em locais úmidos. Ele aquece quando está em funcionamento, por isso deve ser fixado em uma superfície não inflamável. Para evitar mau contato, os parafusos dos conectores devem ficar bem apertados. Antes da instalação, recomendamos ler atentamente o manual de instruções que acompanha o produto.

2. Quantos painéis podem ser utilizados com este inversor carregador?

Este inversor carregador permite até 5000W de potência solar. A corrente elétrica gerada pelos módulos deve ser de até 18A e a tensão máxima do sistema deve ser de até 450V. Confira a lista completa de módulos fotovoltaicos disponíveis na Minha Casa Solar.

3. Quais equipamentos posso ligar no inversor UPINV5000?

O inversor carregador Unipower suporta todo e qualquer equipamento elétrico/eletrônico com potência de até 5.000W de uso contínuo e 10.000W em momentos de pico por até 100ms. Por ser um inversor com onda senoidal pura, é compatível com equipamentos sensíveis à qualidade de energia.

4. Consigo enviar energia excedente para a concessionária?

Não. O inversor carregador não faz injeção de energia na rede elétrica pública. Caso queira alta disponibilidade de energia e ainda injetar a energia excedente na rede, é indicado aderir um inversor híbrido.

Veja a lista de equipamentos mais adequados para usar com este produto.

O inversor carregador da Unipower tem 1 ano de garantia contra defeitos de fabricação.

Conte com o suporte técnico especializado da Minha Casa Solar para orientações de instalação e configuração.

Como acionar a garantia?

Se identificar algum vício no produto, após 7 (sete) dias corridos, a avaliação de garantia deve ser feita pela Minha Casa Solar com abertura de chamado. Você também pode entrar em contato por ligação ou WhatsApp: (31) 3517-9069.

O que invalida a garantia?

• Conexão com polaridade invertida;
• Desmontar, modificar ou alterar/remover as identificações originais do microinversor, como: marca registrada, número de modelo ou número de série;
• Utilização ou instalação incorreta;
• Danos causados pelo sistema elétrico que está instalado;
• Entre outras condições que invalidam a garantia.
