Apresentação

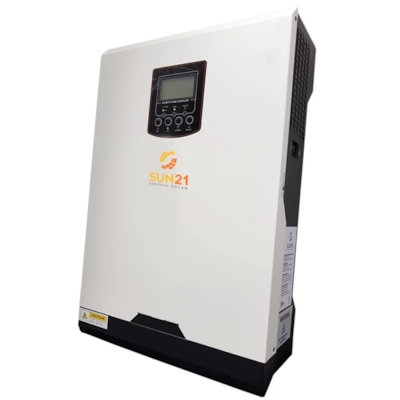

O ICS2400 é um inversor/carregador para energia solar. Possui inversor 24V/120V de 2400W senoidal, controlador MPPT de 80A e carregador de bateria de 60A.
O inversor SUN21 ICS2400 fornece eletricidade em 120Vca com garantia de 100% de disponibilidade assegurada através do funcionamento com 03 fontes diferentes: a energia solar fotovoltaica, a eletricidade armazenada em baterias e a energia de uma terceira fonte - rede elétrica pública ou gerador à diesel/gasolina. O usuário define qual das fontes de eletricidade será a principal, secundária e a terceira. A comutação entre as fontes é realizada automaticamente.
FUNCIONAMENTO DO SISTEMA
O inversor solar SUN21 ICS2400 requer o uso de baterias de ciclo profundo ou estacionárias para funcionamento (conexão em 24Vcc). Multifuncional, permite que as baterias sejam carregadas de 02 modos: através do controlador de carga interno com tecnologia MPPT de 80A que usa a energia solar fotovoltaica ou através do carregador de baterias CA interno de 60A que usa a eletricidade da Rede pública das distribuidoras ou proveniente de um Gerador à Gasolina/Diesel. O controlador de carga MPPT de 80A do inversor ICS2400 permite a conexão de módulos fotovoltaicos com potência total de até 2000W, conectados em arranjos com tensão máxima 145Vcc.
TABELA 1 - PRIORIDADES DE ALIMENTAÇÃO DAS CARGAS
| OPÇÃO | APLICAÇÃO TÍPICA | DESCRIÇÃO | VANTAGENS |
| “SOL” | Locais com acesso à rede pública. Alia redução do consumo de eletricidade com a proteção contra apagões e instabilidades na rede. | A energia solar fornece energia para as cargas como primeira opção. Se a energia solar não for suficiente para alimentar todo o consumo, a bateria irá complementar o fornecimento de energia (segunda opção). A rede pública (terceira opção) irá alimentar as cargas sempre que a geração solar acabar (Ex.: todas as noites) e quando as baterias estiverem descarregadas. Se a energia solar não estiver disponível e a rede pública também não, as baterias irão alimentar as cargas. | Redução do valor da conta de eletricidade sempre que as baterias estiverem carregadas e houver, no mesmo momento, geração solar e consumo pelas cargas. A rede pública irá alimentar as cargas durante a noite, preservando as baterias e aumentando a sua vida útil. |
| “UTI” | Locais com acesso à rede pública. Aplicações que precisam de backup de energia com a proteção adicional da energia solar (“no-break solar”) | A rede pública fornece energia para as cargas ininterruptamente (primeira opção). A energia solar (segunda opção) e as baterias (terceira opção) irão alimentar as cargas sempre que houver interrupções no fornecimento de energia pela rede pública. | Maior tempo de alimentação das cargas (maior autonomia) se a rede pública “cair” quando houver geração solar (durante o dia). |
| “SBU” | Locais sem acesso à rede elétrica pública. Permite o uso da energia solar off-grid e de um gerador à diesel/gasolina como opção de emergência. | A energia solar fornece energia para as cargas como primeira opção. Se a energia solar não for suficiente para alimentar todo o consumo, a bateria irá complementar o fornecimento de energia (segunda opção). Quando a geração solar acabar, as baterias irão alimentar as cargas até serem descarregadas ou o sol voltar. O gerador à diesel/gasolina (terceira opção) irá alimentar as cargas somente quando as baterias estiverem descarregadas. Esta opção promove maior desgaste de baterias quando comparada com a opção “SOL”. | Confiabilidade excepcional de se utilizar a energia solar como fonte principal e um gerador à diesel/gasolina para emergências. Diminuição de inconvenientes causados pelo uso constante do gerador, como barulho alto, cheiro ruim, reposição de combustível frequente e manutenção constante. |
Atenção: este NÃO é um inversor Grid-tie. O ICS2400 permite que o consumidor deixe apenas de consumir a eletricidade fornecida pela rede pública. Ele NÃO injeta eletricidade na rede e não permite o recebimento de créditos de energia. Se você precisa de um inversor Grid-Tie, clique Aqui.
Ao configurar o inversor/carregador na opção “UEI” (padrão de fábrica), o ICS2400 passa a funcionar como um no-break solar (back-up de energia) e utiliza como fonte de alimentação principal a energia da rede pública. Em caso de instabilidades ou de interrupção no fornecimento de energia, como em apagões, surtos, picos ou quedas de tensão, o inversor alimenta as cargas com a eletricidade armazenada nas baterias. Nessa situação, a autonomia das baterias conectadas ao ICS2400 aumenta sobremaneira quando comparada com um “no-break” tradicional que não possui recarga com energia solar.
Em regiões remotas ou sem acesso à rede pública das distribuidoras, o ICS2400 funciona com energia solar fotovoltaica e também pode receber a eletricidade de um gerador a diesel/gasolina. A configuração do inversor ICS2400 no modo “SBU” define a energia solar como fonte principal, a energia armazenada nas baterias como segunda opção e a eletricidade de um gerador como última opção. As baterias fornecerão energia para o inversor durante o dia, auxiliando a geração solar sempre que necessário. As baterias também irão fornecer eletricidade quando não houver geração solar, como à noite ou em dias nublados/chuvosos. Caso as baterias sejam descarregadas ao nível mínimo, o ICS2400 pode utilizar eletricidade fornecida a partir de gerador à gasolina ou a diesel para alimentar as cargas e recarregar o banco de baterias. O ICS2400 também pode dar partida automática em geradores com ignição elétrica (“02 fios”).
Por meio do Kit de Comunicação em Paralelo, fornecido separadamente, os inversores ICS2400 podem ser programados para utilização em conjunto. Até 06 inversores ICS2400 podem ser conectados de forma a multiplicar a potência dos inversores: 2,4KW x 06 = 14,4KW de potência máxima! Podem ser formados arranjos elétricos em 110Vca, monofásicos, bifásicos e trifásicos. Também podem ser formados arranjos que permitem a conexão elétrica em 220Vca.
O inversor SUN21 ICS2400 conta com 01 ano de garantia contra defeitos de fabricação e assistência técnica no Brasil. Possui chassi reforçado, pesa 12,0KG e tem dimensões de 12,5 x 30 x 44 cm. Com sede no Brasil, a SUN21 é um fabricante de equipamentos de alta qualidade desenvolvidos para uso com energia solar fotovoltaica.
ORIENTAÇÕES PARA ESCOLHA DO GERADOR À GASOLINA OU A DIESEL
O inversor SUN21 ICS2400 pode funcionar em conjunto com qualquer gerador que forneça eletricidade estável com onda senoidal pura em 120Vca +/-24Vca e frequência de 60Hz +/-6Hz . O inversor também pode ligar o gerador automaticamente, desde que o gerador possua partida elétrica com “02 fios”. Geradores deste tipo tradicionalmente são aqueles tem um botão com duas posições: “on” para ligar e “off” para desligar. O gerador é ligado de forma automática quando a tensão das baterias atinge valores mínimos e é desligado quando a tensão volta a subir para valores normais.
É altamente recomendado que o gerador utilizado tenha no mínimo duas vezes (2X) a potência do inversor SUN21. Muitos geradores portáteis não conseguem funcionar por muitas horas seguidas mantendo a tensão estável em 120Vca quando as cargas consomem mais de 80% da sua potência. O inversor SUN21 só aproveita a eletricidade do gerador quando a tensão está estabilizada em torno de 120Vca +/- 24Vca e a frequência em 60Hz +/-6Hz. Por isso, alguns geradores com saída instável podem não funcionar com o inversor.
ITENS INCLUSOS
- Inversor/Carregador Solar 2400W 24V/120V Senoidal MPPT – SUN21 ICS2400
- Manual de instruções em português
- Cabo de comunicação
- CD com software de monitoramento
ACESSÓRIOS RECOMENDADOS (NÃO INCLUSOS)
Outros acessórios também são necessários para uma instalação segura, durável e rápida:
- Painel solar fotovoltaico - para produção de energia com a luz do sol. Clique Aqui para visitar a sessão de painéis fotovoltaicos da Minha Casa Solar.
- Suportes metálicos - para fixação dos módulos solares no telhado ou solo. Clique Aqui para visitar a sessão de estruturas de montagem.
- Bateria estacionária – para armazenar a energia do painel. Clique Aqui para visitar a sessão de Baterias Estacionárias.
- Cabos elétricos para conexão dos equipamentos – Clique Aqui para visitar a sessão de condutores elétricos
ESPECIFICAÇÕES DO PRODUTO
Inversor de Tensão Senoidal:
- Potência nominal de saída 2400W (3KVA)
- Tensão da saída (regulável): 110/120Vca +/- 5%
- Potência de Pico: 2X a potência nominal por 05 segundos
- Formato de onda: Senoidal Pura
- Eficiência típica: 90%
- Consumo próprio – modo inversor e sem cargas: <50W
- Consumo próprio – modo “economia de energia”: <15W
- Contato Seco: 120Vca, 3,0A
Controlador de Carga Solar:
- Potência nominal 2000W
- Tensão mínima da bateria para carregamento solar: 28Vcc
- Tecnologia MPPT
- Tensão máxima da entrada CC: 145Vcc
- Corrente máxima 80A
- Faixa de operação MPPT 30~80Vcc
- Eficiência máxima 98%
Carregador de Bateria CA:
- Corrente máxima de carga 60A
Especificações mecânicas:

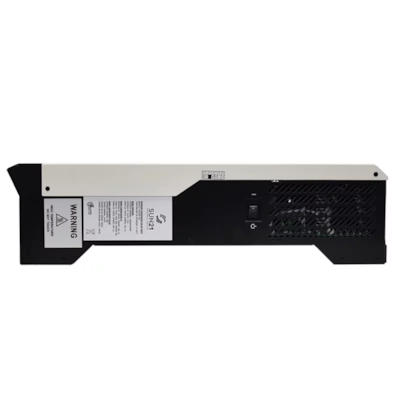

- Dimensões do inversor:12cm x 30cm x 44cm
- Peso do inversor: 12,Kg

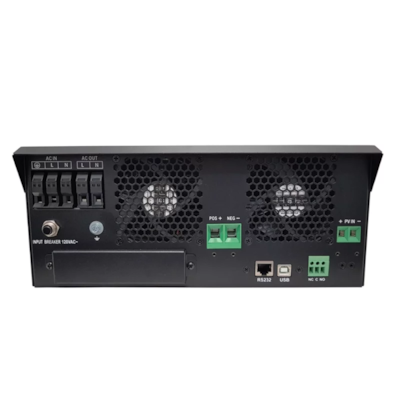

- Portas para conexão de acessórios: RS232 e USB
- Porta de comunicação paralela
- Porta de compartilhamento de corrente
