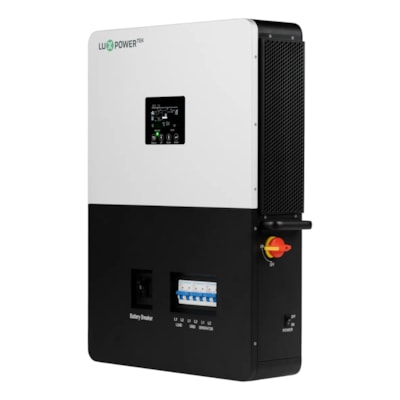

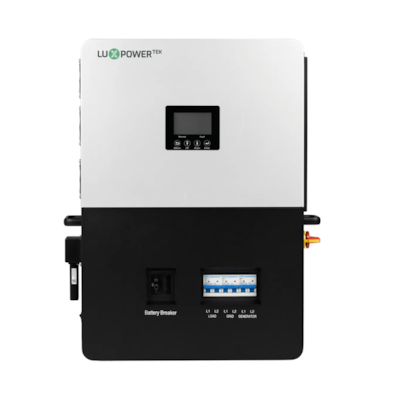

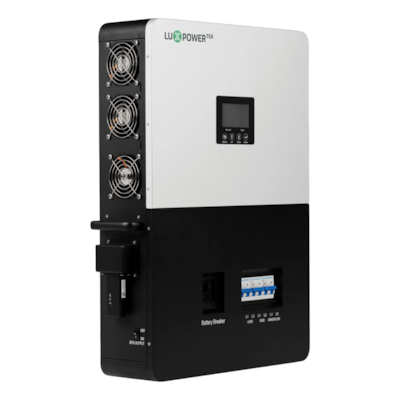

Inversor Carregador 5kW 48V/127V/220V Bifasico Luxpower - SNA5000-BR AFCI

O Inversor Solar Bifásico (110V/220V) Lux Power de 5000W possui 2 entradas MPPT independentes, suporta até 8000W em painéis e é compatível com baterias de lítio de 48V. Pode operar com até 16 unidades de inversores em paralelo e permite constituição de saída trifásica, garantindo potência escalável. Conta com certificação no Inmetro e 2 anos de garantia.



O Inversor Solar Carregador 110/220V (Split-phase) da LuxPower de 5000W (pico de 10000W) é ideal para residências e pequenos negócios, mantendo geladeira, ar condicionado, iluminação, entre outras cargas essenciais em funcionamento contínuo.

Conta com duas entradas MPPT independentes (25/25A), que suportam juntas até 8000W de painéis solares em arranjos de até 385V.

Suporta 16 unidades em paralelo e constituição de saída trifásica, para alimentar mais equipamentos e expandir o sistema facilmente.

Moderno, é compatível com baterias de chumbo-ácido ou lítio em bancos de 48V. Permite personalizar a gestão de carga e descarga e outros parâmetros.

Sua saída split-phase, permite alimentação em 110/120V ou 220/240V no mesmo inversor, ideal para residências que tem equipamentos com tensões de 110V ou 220V.

Possui display inteligente que possibilita diversas configurações e monitoramento local. Além disso, conta com monitoramento via app LuxPower.

Conta com garantia de 2 anos contra defeitos de fabricação e certificação no Inmetro (portaria: 018106/2024)

O Inversor Solar Carregador Lux Power SNA 5000 (5 kW) é uma solução completa para sistemas solares Off-grid (com ou sem a conexão da rede elétrica), ideal para residências e pequenos negócios que precisam manter cargas essenciais funcionando mesmo durante quedas de energia. O equipamento integra inversor de onda senoidal pura, controlador de carga MPPT e carregador de baterias, garantindo maior eficiência e autonomia energética para alimentar equipamentos como geladeiras, iluminação, computadores, bombas e ar-condicionado.


Com potência nominal de 5kW e pico de até 10kW, o inversor suporta a partida de cargas com alto consumo momentâneo, como motores e compressores. Seu fator de potência 1.0 permite utilizar toda a capacidade do equipamento para cargas reais, aumentando o aproveitamento da energia disponível no sistema.


O modelo possui duas entradas MPPT independentes de 25A, permitindo conectar dois arranjos fotovoltaicos com orientações diferentes e suportando até 8000W de painéis solares, com faixa de operação de até 385V. Essa configuração melhora o aproveitamento da geração solar e aumenta a flexibilidade no dimensionamento do sistema.


Sua saída split-phase permite fornecer 110/120V e 220/240V simultaneamente, facilitando a alimentação de equipamentos em diferentes tensões no mesmo sistema e proporcionando melhor distribuição das cargas.


O inversor é compatível com bancos de baterias de 48V, podendo trabalhar com baterias de chumbo-ácido ou lítio, com comunicação via CAN ou RS485 para integração com BMS em baterias de lítio. Isso permite gerenciamento mais inteligente da carga e descarga, aumentando a vida útil das baterias.


Além disso, o equipamento permite até 16 unidades em paralelo, possibilitando expansão do sistema e até configuração trifásica para aplicações com maior demanda de energia. Também suporta integração com geradores, podendo realizar partida automática quando necessário.


O monitoramento pode ser feito diretamente pelo display LCD do equipamento ou remotamente através do aplicativo disponibilizado pela Lux Power, via conexão Wi-Fi ou rede móvel, permitindo acompanhar geração solar, consumo e status do sistema em tempo real.


O Lux Power SNA5000 possui garantia de 2 anos contra defeitos de fabricação e certificação INMETRO (Portaria nº 018106/2024), garantindo conformidade com os padrões de segurança e qualidade exigidos no Brasil.

Dados de Entrada – Painéis Solares (PV)

Potência máxima de entrada PV	8000 W (4000 W por MPPT)
Tensão nominal de entrada PV	320 V
Número de MPPT	2 independentes
Faixa de tensão de entrada PV	100 – 480 V
Faixa de operação MPPT	120 – 385 V
Tensão de partida	100 V
Corrente máxima por MPPT	25 A
Corrente máxima de curto-circuito por MPPT	17 A



Bateria

Tipo de bateria compatível	Lítio
Tensão nominal da bateria	48 V
Faixa de tensão da bateria	38.4 – 60 V
Corrente máxima de carga/descarga	até 115 A
Potência máxima de carga/descarga	5000 W



Entrada AC / Rede

Tensão nominal AC	127 / 220 V
Frequência nominal	60 Hz
Corrente máxima de entrada AC	32 A
Potência máxima de entrada AC	7370 W
Corrente máxima de bypass	35 A



Entrada Gerador (GEN)

Tensão nominal do gerador	127 / 220 V
Frequência nominal	60 Hz
Corrente nominal de entrada	32 A
Potência nominal de entrada	7370 W



Saída UPS / Inversor

Potência nominal de saída	5000 W
Tensão nominal de saída	127 / 220 V (split-phase)
Corrente nominal de saída	22.8 A
Frequência nominal	60 Hz
Potência de surto	até 10000 W
Tempo de comutação	<15 ms (único) / <30 ms (paralelo)
Forma de onda	Onda senoidal pura



Eficiência

Eficiência máxima MPPT	99.9 %
Eficiência máxima do inversor	93 %
Eficiência carga/descarga	93 %



Dados gerais

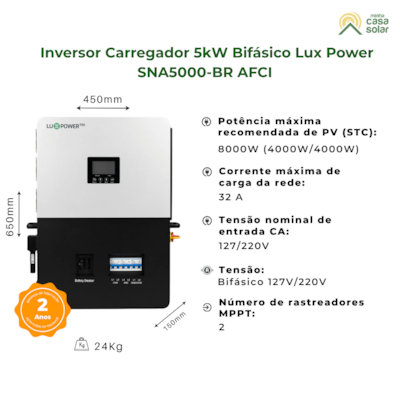

Dimensões (L × A × P)	450 × 650 × 150 mm
Peso	24 kg
Grau de proteção	IP20
Temperatura de operação	0 °C a 50 °C
Umidade	5 – 95 %
Comunicação	LCD + LED, RS485, Wi-Fi, CAN
Resfriamento	Inteligente
Paralelismo	até 16 unidades
Garantia	2 anos

Backup de energia residencial (geladeira, luz, internet, etc.)

Mantém cargas essenciais funcionando durante as quedas de energia. Como possui comutação rápida (<15 ms) e trabalha com baterias, ele assume automaticamente quando a rede cai, evitando perda de alimentos, interrupção da internet ou apagão na casa.


Sistemas solares off-grid em locais sem rede elétrica

Ideal para locais onde não chega energia da concessionária. Ele converte a energia dos painéis solares para alimentar a casa e carregar baterias, garantindo energia durante o dia e à noite.


Autoconsumo com baterias para usar energia solar à noite

Permite armazenar o excesso de energia solar nas baterias durante o dia e utilizá-la à noite ou em horários de tarifa mais cara, aumentando a independência da rede elétrica.


Pequenos comércios que não podem ficar sem energia

Em locais como mercados, farmácias ou escritórios, evita parar operações durante a falta de energia. Equipamentos como computadores, caixas, iluminação e refrigeradores continuam funcionando com o backup das baterias.


Casas rurais, sítios e chácaras

Muito usado em propriedades afastadas porque permite montar um sistema completo com painéis solares + baterias, garantindo autonomia energética sem depender da rede.


Sistemas maiores com inversores em paralelo

Permite conectar até 16 inversores, aumentando a potência total do sistema ou criando sistemas trifásicos, o que possibilita atender cargas maiores em residências grandes ou aplicações comerciais.



Inversor Carregador 5kW 48V/127V/220V Bifásico Lux Power

Faça Download do datasheet!

Faça Download do manual de instruções!

Configure seu monitoramento através do Manual de Monitoramento!

Posso usar energia solar, baterias e rede elétrica ao mesmo tempo?
Sim. O inversor carregador foi projetado para operar em conjunto com todas as fontes. Ele prioriza automaticamente a energia solar quando disponível, usa a bateria quando necessário e só recorre à rede elétrica como última opção (dependendo do modo configurado). Isso oferece economia, autonomia e flexibilidade total ao sistema.



2. O que exatamente faz um inversor carregador e por que ele é diferente de um inversor comum?
O inversor carregador combina duas funções essenciais em um único equipamento: ele converte a energia da bateria em 110V/220V para alimentar a casa e também recarrega essa bateria usando energia solar, rede elétrica ou gerador. Diferente de um inversor comum, ele gerencia automaticamente a fonte mais vantajosa no momento e mantém as baterias sempre dentro dos parâmetros ideais de carga, garantindo maior eficiência e segurança no sistema.



3. O que é o erro 3?
Esse erro indica que a tensão do banco de baterias ultrapassou o limite seguro permitido pelo inversor carregador. Abaixo, está a tabela com os erros e suas correspondências.



Código	Erro / Falha	Significado
E000	Falha na conexão EPS	Saída EPS ligada incorretamente
E002	Falha de comunicação interna	Problema de comunicação interna do inversor
E003	Falha do relé	Relé interno não consegue comutar
E008	Erro CAN em sistema paralelo	Problema de comunicação entre inversores
E009	Tensão PV alta	Tensão dos painéis acima do limite
E012	Sobrecorrente interna	Corrente interna acima do permitido
E013	Falha interna	Erro interno do equipamento
E015	Perda de sincronismo no paralelo	Falha de sincronização entre inversores
E016	Perda de sinal de sincronismo	Comunicação de sincronização perdida
E017	Falha de comunicação interna 4	Problema interno de comunicação
E018	Curto no PV	Curto-circuito na entrada dos painéis
E019	Temperatura acima do limite	Inversor superaquecido
E020	Falha bateria/MOSFET	Problema no circuito da bateria
E021	Falha TC (sensor de corrente)	Problema no sensor de corrente
E022	Curto na saída UPS	Curto na saída de backup
E024	Corrente de backup UPS	Corrente muito alta na saída
E025	Sem mestre no sistema paralelo	Sistema paralelo sem inversor mestre
E026	Falha comunicação interna 3	Erro interno do sistema
E028	Tensão alta no barramento	Tensão interna DC muito alta
E029	Falha interna adicional	Problema eletrônico interno
E031	Falha geral	Requer verificação técnica



Código	Aviso	Significado
W000	Falha de comunicação com bateria	O inversor não está conseguindo se comunicar com o BMS da bateria (cabo CAN/RS485 ou configuração incorreta).
W003	Falha de comunicação com medidor	Problema na comunicação entre o inversor e o medidor/CT de energia.
W009	Ventoinha travada	O ventilador interno pode estar bloqueado ou com falha.
W018	Temperatura alta	A temperatura interna do inversor está acima do normal.
W026	Tensão alta na bateria	A tensão da bateria está acima da faixa permitida.
W027	Tensão baixa na bateria	A bateria está com tensão abaixo do nível recomendado.
W028	Bateria desconectada	O inversor não detecta conexão com a bateria.
W029	Sobrecarga no EPS	A carga conectada na saída de backup (EPS) está consumindo mais potência que o permitido.

Baterias: para armazenar a energia captada/gerada pelo painel. Quando não há radiação solar, as baterias funcionam como o pulmão do sistema, mantendo os equipamentos ativos.

Painel Solar: captura a luz do sol e a converte em energia elétrica para carregar a bateria de forma sustentável e autônoma, garantindo recarga mesmo em locais sem rede elétrica.

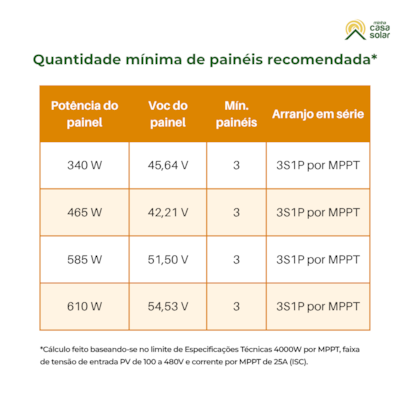

Quantidade mínima de painéis recomendada*

Potência do painel	Voc do painel	Mín. painéis em série	Arranjo mínimo
340 W	45,64 V	3	3S1P por MPPT
465 W	42,21 V	3	3S1P por MPPT
585 W	51,50 V	3	3S1P por MPPT
610 W	54,53 V	3	3S1P por MPPT



*Cálculo feito baseando-se no limite de Especificações Técnicas 4000W por MPPT, faixa de tensão de entrada PV de 100 a 480V e corrente por MPPT de 25A (ISC).

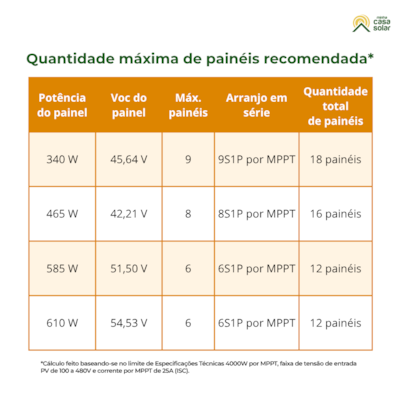

Quantidade máxima de painéis recomendada*

Potência do painel	Voc do painel	Máx. painéis em série	Arranjo máximo possível	Quantidade total de painéis
340 W	45,64 V	9	9S1P por MPPT	18 painéis
465 W	42,21 V	8	8S1P por MPPT	16 painéis
585 W	51,50 V	6	6S1P por MPPT	12 painéis
610 W	54,53 V	6	6S1P por MPPT	12 painéis

*Cálculo feito baseando-se no limite de Especificações Técnicas 4000W por MPPT, faixa de tensão de entrada PV de 100 a 480V e corrente por MPPT de 25A (ISC).


Cabos solares: eles asseguram a transferência eficiente da energia entre o painel, a bateria e o inversor. Entre na seção de cabos elétricos do site e adquira os melhores cabos do mercado, com mínima perda e máxima segurança. Lembre-se: O uso de cabos adequados e de qualidade é essencial para garantir a performance e a durabilidade do sistema!


Cabos  e terminais elétricos: garantem ligações firmes, seguras e com baixa resistência elétrica, evitando aquecimento e perda de energia. Os cabos de boa qualidade são essenciais para conduzir a corrente sem quedas de tensão, enquanto os terminais asseguram conexões estáveis. Juntos, são indispensáveis para manter a integridade das ligações da bateria de lítio e de todos os demais componentes do sistema.


Estruturas de fixação: permitem instalar os painéis solares em diferentes tipos de telhado, garantindo resistência contra o vento e a orientação/inclinação adequada para melhorar a captação da energia do Sol.


Front Box CA: quadro de proteção elétrica do lado CA (após o inversor) que garante a proteção do kit solar e do local de instalação contra raios, curto-circuito e sobrecarga provenientes do inversor ou da rede elétrica.


String Box CC:  quadro de proteção elétrica do lado CC (antes do inversor) que serve para evitar danos e queima do Inversor On-Grid, Inversor Carregador e Controlador de Carga, protegendo-os contra raios, curto-circuitos e sobrecargas provenientes das placas solares.

Adquira o Inversor Solar Carregador Bifásico (110/220V) da Lux Power com 2 anos de garantia, já incluindo os 90 dias legais de proteção. Além disso, você tem o direito de arrependimento de 7 dias, conforme o CDC.
