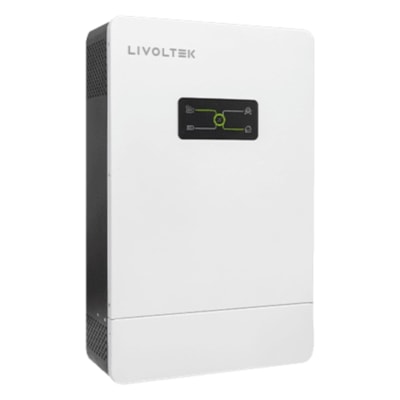

O inversor carregador 48V/220V gera 5000W para uso contínuo e até 10000W de pico, com onda senoidal pura. Inclui controlador de carga interno que suporta até 6000W de potência solar. Permite instalação profissional e simplificada, ideal para instaladores não-especializados. Conta com a qualidade LIVOLTEK e 2 anos de garantia contra defeitos de fabricação.

Este inversor carregador LIVOLTEK é a alternativa perfeita para residências e empresas em locais remotos sem acesso à rede (Off-Grid) ou backup para regiões com queda frequente de rede. Também é muito utilizado sem baterias em aplicações de uso diurno, como bombeamento de água em pequenas irrigações ou para abastecimento de caixas d’água de sítios, fazendas e chácaras. Neste caso, utilize bomba monofásica 220V de 0,5cv, 3/4cv ou até 1cv, como:

• bomba de superfície tipo periférica ou centrífuga;

• bomba submersa tipo palito, caneta ou sapo.

Reforçado e potente, o inversor GF1-5K48S1 é um equipamento robusto, adequado para uso constante e moderado. Gera 5000W para uso constante e até 10.000W em momentos de pico, com saída em 220V em onda senoidal pura. Permite oversizing de 20%, aceitando até 6000W de placas solares instaladas, respeitando a tensão máxima 500V e corrente de até 25A. Isso colabora para manter uma ótima produção de energia mesmo em momentos com pouca luz ou presença de sombras, como acontece em dias nublados, no amanhecer e entardecer.

Esse inversor carregador Off-Grid é versátil, podendo ser utilizado com baterias estacionárias de lítio ou chumbo-ácido, sempre com banco em 48V, reduzindo as perdas de energia no cabeamento elétrico. Também aceita que baterias 12V sejam conectadas em série com arranjos em múltiplos de 4, para formar a tensão requerida de 48V.

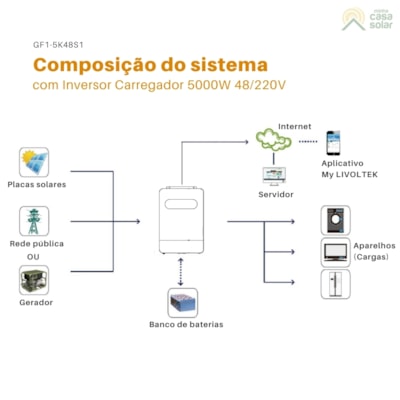

Escolher o inversor carregador garante alta disponibilidade de eletricidade, quando comparado ao inversor de tensão tradicional. Isso é possível porque ele aceita até 03 fontes: as placas solares, o banco de baterias e a rede elétrica ou gerador. Também oferece vastos modelos de trabalho para definir a ordem de prioridade de fonte para alimentar as cargas.

Além disso, o inversor carregador 5000W tem comutação automática e rápida entre as fontes para manter as cargas com fornecimento de energia interrupto. Por esse motivo, é ideal para aplicações críticas, como sistemas de segurança eletrônica, telecomunicações, servidores e equipamentos de resfriamento.

Em sistemas instalados sem acesso à rede, a energia das placas solares e das baterias pode ser complementada/recarregada com a energia da entrada CA conectada em um gerador a diesel/gasolina. Situação comum quando há dias chuvosos ou nublados em sequência. Inclusive, opção programável para acionamento do gerado por contato seco.

Atenção: Recomendamos que apenas geradores do tipo inverter sejam conectados ao inversor carregador e que tenham potência nominal 2x superior.

Já em sistemas Off-Grid com rede disponível em regiões urbanas, o inversor carregador LIVOLTEK é uma alternativa para:

• reduzir o consumo de eletricidade da concessionária devido à produção solar ser utilizada de modo imediato;

• assegurar reserva de energia, como Nobreak/UPS. Neste caso, quando acontecer manutenção ou queda da rede pública, a energia armazenada será direcionada para as cargas;

• economizar com a diferença de tarifa ao diminuir o consumo de empresas nos horários de ponta (tarifas mais altas), priorizando o uso da energia armazenada e a geração solar durante o dia.

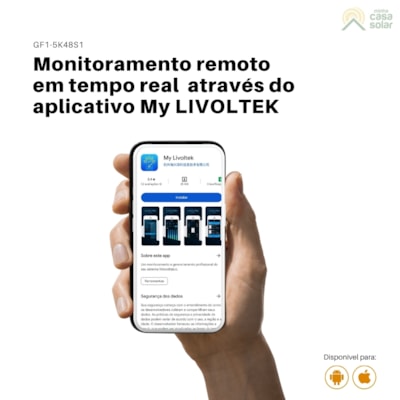

O inversor LIVOLTEK permite monitoramento WiFi pelo aplicativo “My LIVOLTEK” em smartphones e tablets com sistemas IOS ou Android. Também oferece acesso direto ao monitoramento e dados do inversor, conectando um computador/notebook à porta Ethernet. Além disso, é possível atualizar o software do inversor via porta USB.

Sobre a marca

A LIVOLTEK é uma multinacional presente no Brasil desde 2013 e líder no fornecimento de medidores para concessionárias de energia de todo o país. Também conta com portfólio de equipamentos para sistemas de energia solar, como painéis solares, inversores de tensão Off-Grid, inversores On-Grid, baterias estacionárias, carregadores para veículos elétricos e monitoramento remoto. Pertence ao grupo Hexing, fundado em 1992 e presente em mais de 90 países.

Entrada CC

Máx. Potência de Entrada: 6000W

Máx. Tensão de Entrada: 500V

Faixa de Tensão MPPT: 90V ~ 450V

Máx. Corrente de Entrada: 25A

Máx. Corrente de Curto-Circuito: 31,25A

Nº de MPPT’s/Strings por MPPT: ½

Entrada CA

Tensão Nominal de Entrada: 230V

Faixa de Tensão Selecionável: 170 ~ 280 (Computadores) | 90 ~ 280 (Eletrodomésticos)

Frequência Nominal de Entrada: 50Hz/60Hz

Faixa de Frequência 45~55Hz/55~65Hz

Máx. Eficiência CA para CC: 95%

Máxima Corrente de Entrada: 21,7A

Saída CA

Onda: Senoidal Pura

Potência Nominal: 5000W

Potência de Pico: 10.000W (2s) | 5.500W (10s)

Tensão Nominal: 220/230/240V ±5%

Máx. Eficiência (FV para CA): 98%

Frequência Nominal da Rede: 50Hz/60Hz

Faixa de Frequência 45~55Hz/55~65Hz

THDv, Potência Nominal:<3 %<>

Bateria e Carregador

Tipo de Bateria: Chumbo-ácido/Lítio

Tensão Nominal da Bateria: 48V

Comunicação com BMS: CAN

Tipo de Carregador Solar: MPPT

Máx. Corrente de Carregamento Solar: 100A

Dados Gerais

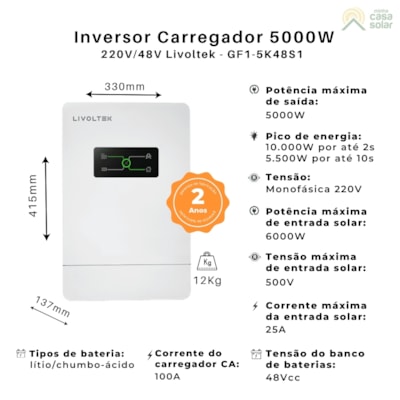

Dimensões: 330 x 415 x 137mm

Peso: 12kg

Grau de Proteção: IP21

Resfriamento: Ventilação Forçada

Temperatura de Operação: -10ºC ~ 55ºC

Autoconsumo:<15w <>

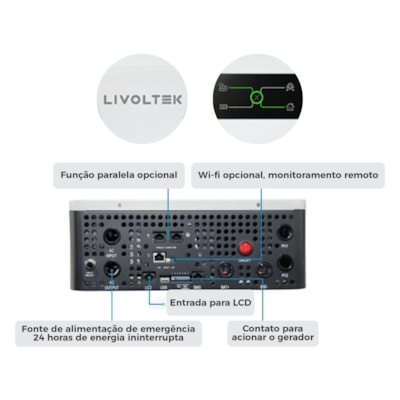

Comunicação: Wifi, CAN, Contato Seco, USB, NTC, RS485
Registro ANATEL: 08867-19-02673

Usos mais comuns em sistemas Off-Grid

• Sistema com baterias (Off-Grid) em locais remotos para produzir energia e armazenar para uso instantâneo e/ou posterior, como em casas, sítios, ranchos e fazendas;

• Aplicações críticas e/ou que demandam alta disponibilidade de energia, como sistemas de irrigação, de telecomunicações, equipamentos de segurança e resfriamento, dentre outros.

• Nobreak solar em locais com queda frequente da energia fornecida pela concessionária;

• Aplicações com demanda de energia para uso diurno, quando utilizado sem banco de baterias. Por exemplo: abastecimento de caixa d’água em sítios e fazendas, e sistemas de irrigação, utilizando bomba de água.

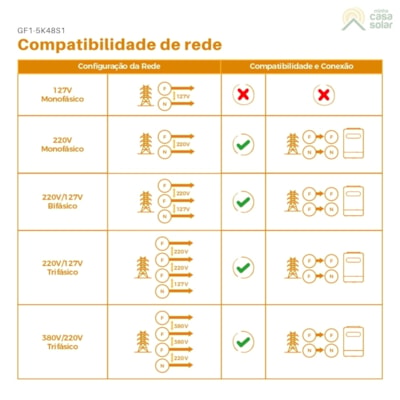

Compatibilidade de rede do inversor LIVOLTEK

Os itens inclusos na embalagem:

1 Inversor carregador de 5000W, monofásico 220V, da marca LIVOLTEK, modelo GF1-5K48S1;

1 Suporte para montagem na parede;

4 Parafusos para fixação;

1 Cabo de comunicação RJ45/RJ45;

2 Terminais para bateria;

1 Manual do usuário.

Downloads:

1. Como é feita a instalação do sistema?

O primeiro passo é cobrir os painéis fotovoltaicos para que eles não produzam eletricidade. Em seguida, conectar as placas fotovoltaicas com o conector adequado e conectá-las na entrada da matriz solar indicada no inversor. Posteriormente, as baterias devem ser conectadas entre si e ao inversor.

As baterias devem ficar o mais próximo possível do inversor, em geral, entre 30  e 100 cm. Por último, podem ser ligados os cabos da saída CA do inversor para o QDG (Quadro de Distribuição Geral). Para verificar mais detalhes sobre a realização de conexões em 48Vcc entre em contato com a nossa equipe. O inversor deve ser fixado em uma parede com uma distância mínima onde terá a convecção natural. Durante a instalação, é preciso atenção à polaridade das ligações. Utilize como referência cabos vermelhos para positivo e cabos pretos para negativo. Na Minha Casa Solar, você encontra cabos próprios para essa conexão com as proteções indicadas para o seu inversor.

O inversor carregador deve ficar em local seco, protegido e ventilado. Nunca o instale em locais úmidos. Ele aquece quando está em funcionamento, por isso deve ser fixado em uma superfície não inflamável. Para evitar mau contato, os parafusos dos conectores devem ficar bem apertados. Antes da instalação, recomendamos ler atentamente o manual de instruções que acompanha o produto.

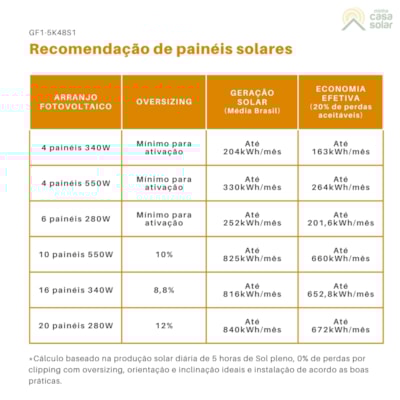

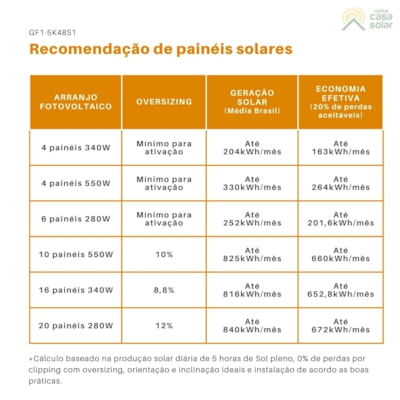

2. Quantos painéis podem ser utilizados com este inversor carregador?

Este inversor carregador permite até 6000W de potência solar. A corrente elétrica gerada pelos módulos deve ser de até 25A e a tensão máxima do sistema deve ser de até 500V (Vmp). Confira a lista completa de módulos fotovoltaicos disponíveis na Minha Casa Solar.

3. Quais equipamentos posso ligar no inversor GF1-5K48S1?

O inversor GF1-5K48S1 suporta todo e qualquer equipamento elétrico/eletrônico com potência de até 5000W de uso contínuo e 10.000W em momentos de pico. Por ser um inversor com onda senoidal pura, é compatível com equipamentos sensíveis à qualidade de energia.

4. Consigo enviar energia excedente para a concessionária?

Não. O inversor carregador não faz injeção de energia na rede elétrica pública. Caso queira alta disponibilidade de energia e ainda injetar a energia excedente na rede, é indicado aderir um inversor híbrido.

Se desejar um sistrema conectado à rede pública, sem baterias e que possa enviar eletricidade para a concessionária, recomendamos um inversor On-Grid.

Veja a lista de equipamentos mais adequados para usar com este produto.

Painel Solar

A placa solar captura a radiação solar e produz energia elétrica.

Veja os modelos disponíveis de painéis solares.

Bateria estacionária

A bateria estacionária armazena a energia captada/gerada pelo painel solar. Quando não há radiação solar, as baterias funcionam como o pulmão do sistema, mantendo os equipamentos ativos.

Visite a sessão de baterias solares.

Cabos elétricos

Os cabos são necessários para fazer a ligação dos painéis solares com o inversor e quadro elétrico de forma segura.

Confira a sessão de cabos elétricos.

Conectores e terminais elétricos

São acessórios necessários para conexão entre equipamentos ou para isolar um terminal elétrico.

Conheça os conectores e terminais.

String box solar

A String box para proteger o sistema fotovoltaico contra raios e surtos elétricos.

Conheça os modelos de string box.

Estrutura fotovoltaica

Os suportes para fixação dos módulos com instalação segura no telhado ou solo.

Visite a sessão de estruturas de montagem.

O inversor Off-Grid Livoltek em 2 anos de garantia contra defeitos de fabricação e suporte técnico no Brasil.

Conte com o suporte técnico especializado da Minha Casa Solar para orientações de instalação e configuração.

Como acionar a garantia?

Se identificar algum vício no produto, após 7 (sete) dias corridos, a avaliação de garantia deve ser feita pela Minha Casa Solar por ligação ou WhatsApp: (31) 3517-9069.

O Suporte Técnico da LIVOLTEK está disponível pelo WhatsApp: (11) 93338-1338.

O que invalida a garantia?

• Conexão com polaridade invertida;
• Desmontar, modificar ou alterar/remover as identificações originais do microinversor, como: marca registrada, número de modelo ou número de série;

• Utilização ou instalação incorreta;

• Danos causados pelo sistema elétrico que está instalado;

• Entre outras condições que invalidam a garantia.
