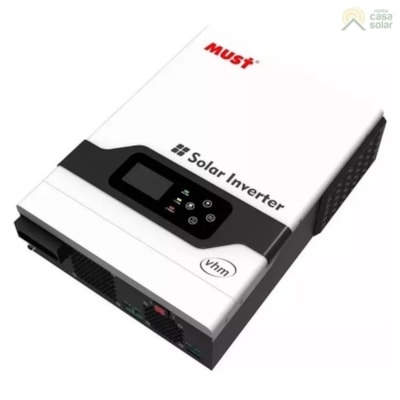

Sobre o Produto
O reforçado inversor carregador MUST 48V/220V fornece 3.000W para uso contínuo e 9.000W(3x) para momentos de pico, com onda senoidal. Ideal para residências e empresas em locais remotos ou com queda frequente de rede (Backup). Aceita até 5000W no arranjo solar. Tem instalação profissional e simples. Possui 1 ano de garantia contra defeitos de fabricação.
Diferenciais do Inversor Carregador 3000W 48V/220V MUST - PV30-3048
Inversor Carregador de baterias reforçado e potência de pico de 3x, ideal para residências e empresas em locais remotos, fim de linha ou com queda frequente de rede (função Nobreak); |
Gera saída em 220V com onda senoidal pura. Fornece potência de 3.000W para uso contínuo ou até 9.000W(3x) para momentos de pico; |
O elevado pico de potência de 3x permite uso do inversor para armar motores elétricos ou bomba de água de até 2cv, geladeira duplex ou até ar condicionado inverter; |
Possui controlador de carga MPPT interno que aceita conjunto de painéis de até 5000W, em arranjos com corrente de até 21A e tensão máxima de 245V; |
Aceita conexão da rede ou gerador para fornecer energia aos eletrodomésticos e recarregar as baterias, quando a produção solar for insuficiente; |
Permite instalação profissional e simplificada, ideal para instaladores não-especializados em energia solar com baterias; |
Compatível com baterias de chumbo ácido com arranjo em 48V de todas as marcas ou baterias de lítio 48V/51,2V, exclusivamente da marca MUST; |
Conta com excelente relação preço-qualidade e foi fabricado pela MUST, marca especializada em soluções de energia solar com +25 anos de mercado. |
O inversor Off-Grid PV30-3048 foi desenvolvido especificamente para uso com banco de baterias de lítio da MUST, com tensão de 48V/51,2V. Também é compatível com baterias de chumbo-ácido com arranjo em 48V de todas as fabricantes. Inclusive, o armazenamento com tensão de 48V ajuda a reduzir as perdas de energia no cabeamento elétrico.
Este inversor carregador MUST é ideal para residências e empresas em locais remotos sem acesso à rede (Off-Grid) ou backup para queda frequente de rede e/ou instabilidade por ficar no fim da linha.
Versátil, o PV30-3048 também é bastante utilizado em aplicações de uso diurno, como bombeamento de água em pequenas irrigações ou encher caixa d’água de sítios, fazendas e chácaras. Neste caso, você pode utilizar bomba monofásica 220V de até 2cv de superfície (tipo periférica ou centrífuga) ou submersa (tipo palito, caneta ou sapo).
Com eletrônica e estrutura robusta, o inversor carregador MUST é ideal para uso constante e moderado, com saída senoidal em 220V. Gera 3.000W para uso constante e oferece incríveis 9.000W em momentos de pico. Isso é 3 vezes a sua potência nominal, enquanto a maioria dos inversores permite apenas o dobro como pico de consumo. Permite armar motores elétricos, como geladeira duplex ou até ar condicionado inverter.
Potente, aceita até 5000W de placas solares instaladas, respeitando a tensão máxima 245V e corrente de até 21A. Isso colabora para manter uma ótima produção de energia mesmo em momentos com pouca luz ou presença de sombras, como acontece em dias nublados, no amanhecer e entardecer.

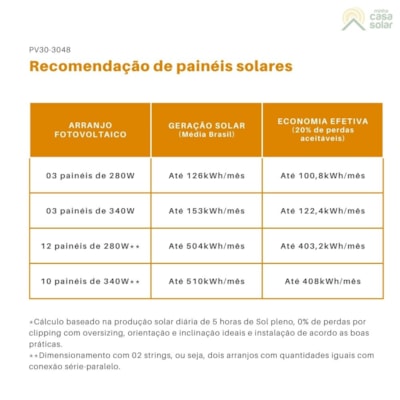

Recomendação de painéis solares para o Inversor Carregador 3000W
Arranjo fotovoltaico | Geração solar* (Média Brasil) | Economia na conta |
03 painéis de 280W | Até 126kWh/mês | Até 100,8kWh/mês |
03 painéis de 340W | Até 153kWh/mês | Até 122,4kWh/mês |
12 painéis de 280W** | Até 504kWh/mês | Até 403,2kWh/mês |
10 painéis de 340W** | Até 510kWh/mês | Até 408kWh/mês |
*Dimensionamento com 02 strings, ou seja, dois arranjos com quantidades iguais com conexão série-paralelo.

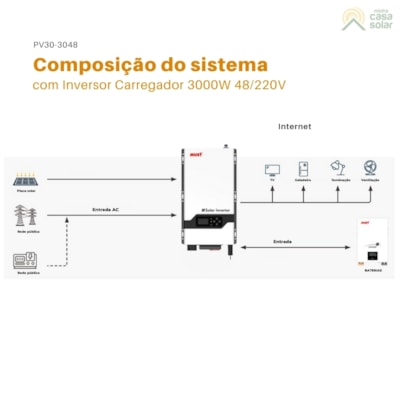

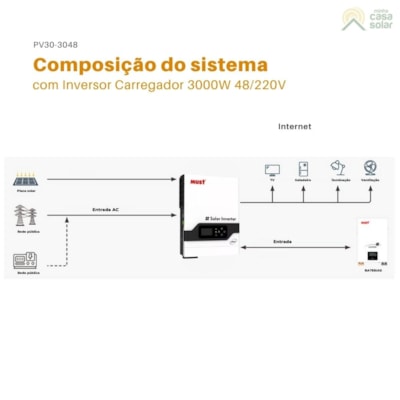

Uma das grandes vantagens do inversor carregador é a garantia de disponibilidade de energia por até 03 fontes: as placas solares, o banco de baterias e a rede elétrica ou gerador. Também permite escolher o modelo de trabalho para definir a ordem de prioridade de fonte para alimentar as cargas.
Este inversor MUST tem comutação automática e rápida entre as fontes para manter as cargas com fornecimento de energia interrupto. Por esse motivo, é ideal para aplicações críticas, como sistemas de segurança eletrônica, telecomunicações, servidores e equipamentos de resfriamento.
Em sistemas instalados sem acesso à rede, a energia das placas solares e das baterias pode ser complementada/recarregada com a energia da entrada CA conectada em um gerador a diesel/gasolina. Situação comum quando há dias chuvosos ou nublados em sequência. Inclusive, opção programável para acionamento do gerado por contato seco.
Atenção: Recomendamos que apenas geradores do tipo inverter sejam conectados ao inversor carregador e que tenham potência nominal 2x superior.
Em sistemas Off-Grid com acesso à rede elétrica em regiões urbanas, o inversor carregador 48V/220V é uma solução econômica e eficiente para:
- reduzir o consumo de eletricidade da concessionária devido à produção solar ser utilizada de modo imediato;
- assegurar reserva de energia, como Nobreak/UPS. Neste caso, quando acontecer manutenção ou queda da rede pública, a energia armazenada será direcionada para as cargas;
- economizar com a diferença de tarifa ao diminuir o consumo de empresas nos horários de ponta (tarifas mais altas), priorizando o uso da energia armazenada e a geração solar durante o dia.
O inversor carregador permite monitoramento em smartphones e tablets com sistemas, além de oferecer acesso direto ao monitoramento e dados do inversor de modo local ou conectando um computador/notebook à porta Ethernet.
Sobre a marca
Fundada em 1998, a MUST Energy é uma empresa reconhecida pela qualidade em diversas partes do mundo. Possui uma ampla linha de equipamentos para energia solar, como bateria de lítio e controlador de carga, além de inversor carregador, Off-Grid, On-Grid e Híbrido.

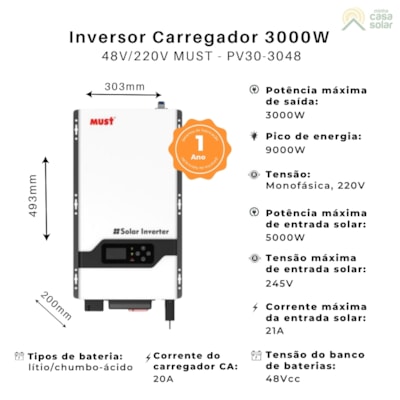

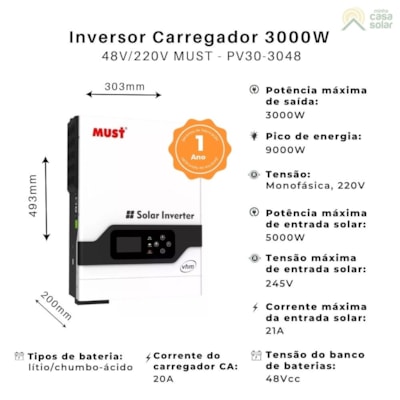

Especificações Técnicas
- Potência nominal: 3000W
- Pico nominal: 6000W
- Capacidade de iniciar um motor elétrico: 2,0cv
- Forma de onda: Senoidal Pura
- Tensão de saída nominal: 220V/230V/240V (±10%)
- Frequência de saída: 50Hz/60Hz ±0,3Hz
- Eficiência do pico do inversor: >88%
- Eficiência no modo de linha: >95%
- Fator de potência: 1.0
- Tempo de Transferência: 10ms (Máximo)
- Tensão: 220V
- Faixa de tensão selecionável: 155 ~ 265V
- Faixa de frequência: 50Hz/60Hz
- Tensão nominal do banco de baterias: 48V
- Tensão de saída: 48V
- Proteção contra sobrecarga: 4 para 48V
- Corrente de carga máxima: 35A
- Forma de onda da tensão de entrada: Senoidal (rede ou gerador)
- Frequência de entrada nominal: 50Hz ou 60Hz
- Proteção contra sobrecarga: Disjuntor
- Proteção contra curto-circuito na saída: Disjuntor
- Disjuntor de entrada de corrente alternada: 3K/30A
- Potência máxima por MPPT: 5000W
- Corrente máxima da entrada solar: 21A
- Corrente máxima de carga fotovoltaica: 80A ±4A
- Faixa MPPT: 60 ~ 245V
- Tensão máxima de circuito aberto: 245V
- Dimensões: 493 x 303 x 200mm
- Faixa de temperatura de operação: 0º a 40ºC
- Temperatura de armazenamento: -15ºC a 50ºC
- Display: LED + LCD
- Ruído audível: Máximo 60dB
Usos mais comuns
Usos mais comuns em sistemas Off-Grid:
- Sistema com baterias (Off-Grid) em locais remotos para produzir energia e armazenar para uso instantâneo e/ou posterior, como em casas, sítios, ranchos e fazendas;
- Aplicações críticas e/ou que demandam alta disponibilidade de energia, como sistemas de irrigação, de telecomunicações, equipamentos de segurança e resfriamento, dentre outros.
- Nobreak solar em locais com queda frequente da energia fornecida pela concessionária.
Itens Inclusos
- 1 Inversor carregador de 3000W, monofásico 220V da MUST - PV30-3048
- 1 Suporte para montagem na parede;
- 4 Parafusos para fixação;
- 1 Manual do usuário.
Download
Perguntas Frequentes
1. Como é feita a instalação do sistema?
O primeiro passo é cobrir os painéis fotovoltaicos para que eles não produzam eletricidade. Em seguida, conectar as placas fotovoltaicas com o conector adequado e conectá-las na entrada da matriz solar indicada no inversor. Posteriormente, as baterias devem ser conectadas entre si e ao inversor.
As baterias devem ficar o mais próximo possível do inversor, em geral, entre 30 e 100 cm. Por último, podem ser ligados os cabos da saída CA do inversor para o QDG (Quadro de Distribuição Geral). Para verificar mais detalhes sobre a realização de conexões em 48Vcc entre em contato com a nossa equipe. O inversor deve ser fixado em uma parede com uma distância mínima onde terá a convecção natural. Durante a instalação, é preciso atenção à polaridade das ligações. Utilize como referência cabos vermelhos para positivo e cabos pretos para negativo. Na Minha Casa Solar, você encontra cabos próprios para essa conexão com as proteções indicadas para o seu inversor.
O inversor carregador deve ficar em local seco, protegido e ventilado. Nunca o instale em locais úmidos. Ele aquece quando está em funcionamento, por isso deve ser fixado em uma superfície não inflamável. Para evitar mau contato, os parafusos dos conectores devem ficar bem apertados. Antes da instalação, recomendamos ler atentamente o manual de instruções que acompanha o produto.
2. Quantos painéis podem ser utilizados com este inversor carregador?
Este inversor carregador permite até 5000W de potência solar. A corrente elétrica gerada pelos módulos deve ser de até 21A e a tensão máxima do sistema deve ser de até 245V. Confira a lista completa de módulos fotovoltaicos disponíveis na Minha Casa Solar.
3. Quais equipamentos posso ligar no inversor PV30-3048?
O inversor MUST suporta todo e qualquer equipamento elétrico/eletrônico com potência de até 3.000W de uso contínuo e 9.000W em momentos de pico. Por ser um inversor com onda senoidal pura, é compatível com equipamentos sensíveis à qualidade de energia.
4. Consigo enviar energia excedente para a concessionária?
Não. O inversor carregador não faz injeção de energia na rede elétrica pública. Caso queira alta disponibilidade de energia e ainda injetar a energia excedente na rede, é indicado aderir um inversor híbrido.
Se desejar um sistrema conectado à rede pública, sem baterias e que possa enviar eletricidade para a concessionária, recomendamos um inversor On-Grid
Acessórios Recomendados
Veja a lista de equipamentos mais adequados para usar com este produto.
A placa solar captura a radiação solar e produz energia elétrica.
Veja os modelos disponíveis de painéis solares.A bateria estacionária armazena a energia captada/gerada pelo painel solar. Quando não há radiação solar, as baterias funcionam como o pulmão do sistema, mantendo os equipamentos ativos.
Visite a sessão de baterias solares..Os cabos são necessários para fazer a ligação dos painéis solares com o inversor e quadro elétrico de forma segura.
Confira a sessão de cabos elétricos.São acessórios necessários para conexão entre equipamentos ou para isolar um terminal elétrico.
Conheça os conectores e terminais.Os suportes para fixação dos módulos com instalação segura no telhado ou solo.
Visite a sessão de estruturas de montagem.A String box para proteger o sistema fotovoltaico contra raios e surtos elétricos.
Conheça os modelos de string box.Garantia
O inversor carregador da MUST tem 1 ano de garantia contra defeitos de fabricação.
Conte com o suporte técnico especializado da Minha Casa Solar para orientações de instalação e configuração.
Como acionar a garantia?
Se identificar algum vício no produto, após 7 (sete) dias corridos, a avaliação de garantia deve ser feita pela Minha Casa Solar com abertura de chamado. Você também pode entrar em contato por ligação ou WhatsApp: (31) 3517-9069.
O que invalida a garantia?
- Conexão com polaridade invertida;
- Desmontar, modificar ou alterar/remover as identificações originais do microinversor, como: marca registrada, número de modelo ou número de série;
- Utilização ou instalação incorreta;
- Danos causados pelo sistema elétrico que está instalado;
- Entre outras condições que invalidam a garantia.
