Apresentação
O inversor carregador Growatt 48Vcc/120Vca (compatível com 127V) tem 3000W de potência para uso constante e 6.000W de pico, com onda senoidal pura. Possui monitoramento WiFi, controlador MPPT compatível com 4000W de placas solares e carregador CA de 40A. O SPF 3000TL LVM-ES pode ser usado com baterias de chumbo e lítio com arranjo em 48V e também funciona sem baterias. Permite paralelismo de até 6 inversores para aumento da potência e configuração de rede trifásica. Conta com 2 anos de garantia contra defeitos de fabricação.
Este produto tem registro INMETRO: 000520/2024 e Anatel 04096-20-10289.

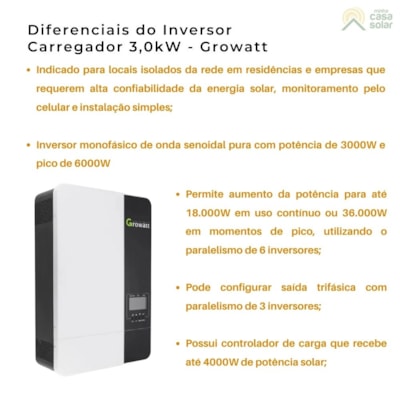

| Indicado para locais isolados da rede em residências e empresas que requerem alta confiabilidade da energia solar, monitoramento pelo celular e instalação simples; |
| Inversor monofásico de onda senoidal pura com potência de 3000W e pico de 6000W; |
| Permite aumento da potência para até 18.000W em uso contínuo ou 36.000W em momentos de pico, utilizando o paralelismo de 6 inversores; |
| Pode configurar saída trifásica com paralelismo de 3 inversores; |
| Possui controlador de carga que recebe até 4000W de potência solar; |
| Suporta arranjo fotovoltaico com até 250V, tensão ideal para uso de placas de médio e grande porte; |
| Compatível com baterias 12V de chumbo-ácido conectadas em série para formação de arranjo em 48V; |
| Compatível com baterias de lítio 48V e já homologado pelas principais marcas presentes no Brasil, como Dyness, Moura e Unicoba; |
| Pode ser utilizado sem baterias em aplicações com uso diurno, como bombeamento para encher caixas d'água durante o dia; |
| Inclui monitoramento WiFi com aplicativo para dispositivos móveis; |
| Possibilita conexão de gerador a diesel/gasolina ou rede pública, ideal para recarga das baterias e alimentação dos equipamentos quando a geração solar for insuficiente. |
O inversor carregador Growatt é ideal para uso em residências e empresas isoladas da rede (Off-Grid), backup em locais com queda frequente de energia e aplicações com uso diurno, como sistema de bombeamento. É um equipamento robusto, ideal para uso contínuo e moderado.
O inversor carregador Growatt é ideal para uso em residências e empresas isoladas da rede (Off-Grid), backup em locais com queda frequente de energia e aplicações com uso diurno, como sistema de bombeamento. É um equipamento robusto, ideal para uso contínuo e moderado.

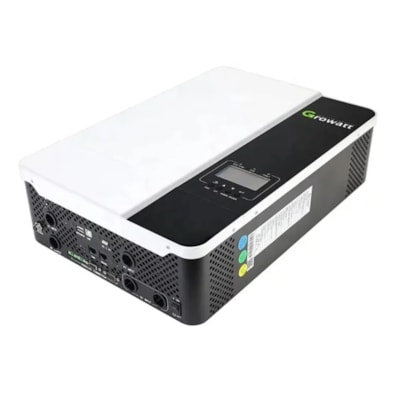

Este inversor carregador Growatt apresenta potência de 3000W em uso constante e 6000W de pico, com tensão de saída de 120V (compatível com 127V). O equipamento é compacto, mede 320 x 470 x 135mm e pesa 12kg. O controlador de carga MPPT embutido suporta 4000W de potência de painéis solares, respeitando a tensão máxima solar de 250V. O SPF 3000TL LVM-ES é compatível com banco de baterias em 48V, tanto de lítio, quanto de chumbo-ácido. O equipamento já foi homologado para uso com baterias de lítio das marcas Dyness, Moura, Unicoba e Growatt.
A Growatt desenvolveu o SPF 3000TL LVM-ES para projetos de sistema Off-Grid (isolado da rede) que requerem garantia de disponibilidade de energia. Isso é viável porque o inversor carregador permite a utilização de até 03 fontes de energia: placas solares, baterias e entrada CA. Além disso, permite definir a ordem de prioridade de uso das fontes em principal, secundária e terciária.
O inversor carregador realiza a comutação entre as fontes de modo automático. Por exemplo, em dias chuvosos, a energia gerada pelos painéis solares pode não ser suficiente e o banco de baterias ser descarregado. Para evitar o desligamento das cargas (equipamentos conectados), a fonte secundária, como um gerador ou a rede da concessionária, é utilizada como fonte de alimentação e recarrega o banco de baterias, garantindo o funcionamento pleno dos equipamentos conectados no sistema.
Por assegurar disponibilidade de energia, 24 horas por dia, este inversor Growatt é ideal para aplicações críticas, como sistemas de telecomunicações, aplicações de segurança, equipamentos de resfriamento, dentre outros.

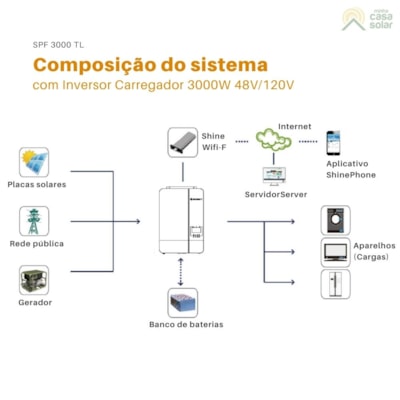

Em aplicações isoladas da rede, a energia das placas solares e das baterias pode ser complementada com a energia da entrada CA conectada em um gerador a diesel/gasolina. Caso as baterias sejam descarregadas devido ao clima, como em dias chuvosos ou com nebulosidade, um gerador a diesel/gasolina pode ser utilizado temporariamente para recarregar as baterias e alimentas as cargas elétricas. Há inclusive possibilidade de acionamento remoto do gerador via contato seco.
Atenção: Recomendamos que apenas geradores do tipo inverter sejam conectados ao inversor carregador e que tenham potência nominal 2x superior.
Em locais urbanizados, o inversor carregador Growatt pode ser utilizado para redução do consumo de energia da concessionária aliada com a função Nobreak/UPS. Nestes casos, sempre que a energia da rede pública faltar, o banco de baterias irá assumir o fornecimento de eletricidade para as cargas conectadas. Além disso, a energia produzida pelos painéis solares reduz o consumo da concessionária. Vale lembrar que o inversor carregador não injeta energia na rede pública, apenas permite redução do seu consumo.
Versátil, o inversor Growatt também pode ser utilizado sem baterias. Neste modo, é adequado para aplicações com uso diurno em que a energia gerada pelos painéis é consumida de modo instantâneo. Na prática, a utilização é interessante para negócios e aplicações rurais, como sistemas de irrigação e bomba solar.
Para empresas localizadas em regiões urbanizadas, o inversor carregador Growatt é uma das alternativas mais econômicas para se reduzir o consumo nos horários de ponta (tarifas mais altas) e economizar com a diferença de tarifa. Isso é possível com o carregamento das baterias, tanto com a energia solar durante o dia, quanto com a energia da rede pública durante os horários fora de ponta (tarifas mais baixas). Nos horários de ponta, o inversor SPF 3000TL LVM-ES consome apenas a energia das baterias, evitando o consumo de energia da concessionária com tarifas mais caras.
O inversor SPF 3000Tl LVM-ES permite ampliar a potência de uso constante e de pico por meio do paralelismo de até 6 inversores do mesmo modelo. Ou seja, suporta consumo de até 21kW continuamente ou 41kW em momentos de pico.
Este inversor Growatt também pode ter saída trifásica utilizando paralelismo de 3 inversores, assim cada um alimentará uma fase com 3000W. Utilizando o paralelismo de 6 inversores, é possível constituir saída trifásica com 6000W de potência por fase para uso contínuo.
Importante: Quando o inversor SPF 3000TL LVM-ES é utilizado com paralelismo, é recomendado o uso com baterias, conforme descrito no manual do fabricante.

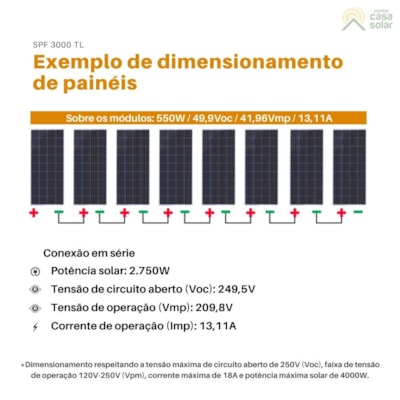

Este inversor carregador 3000W possui um controlador de carga MPPT integrado que suporta corrente solar de 18A em arranjos em série com tensão máxima de 250V. A potência solar total deve ser de até 4000W.
O inversor carregador SPF 3000TL LVM-ES é adequado para instalação em ambiente interno, ventilado, abrigado das intempéries e conta com grau de proteção IP20. É um equipamento que funciona com temperaturas entre 0°C e +50°C.
Monitoramento Wifi em tempo real e onde estiver
O ShineWifi-F é um dispositivo que permite o monitoramento remoto do inversor carregador via dispositivos móveis Android e IOS. Ele registra dados de geração dos painéis solares, o estado de carregamento das baterias e o consumo de energia elétrica das cargas. A coleta de dados acontece a cada 5 minutos e também conta com memória interna com autonomia de cerca de 30 dias. A transmissão dos dados requer conexão Wifi com um modem ou roteador de internet.
Este dispositivo de monitoramento tem instalação prática e livre de cabos porque tem conector USB tipo A de encaixe fácil na porta Wifi/GPRS do inversor carregador Growatt.

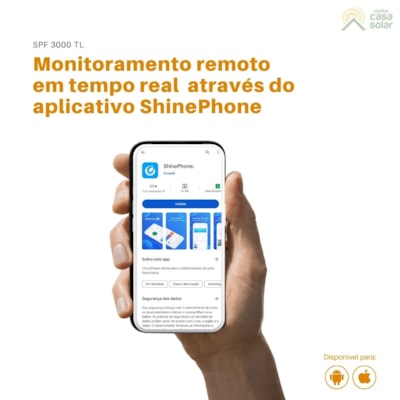

Para acessar os dados de monitoramento após a conexão do ShineWifi-F, baixe o aplicativo ShinePhone. Você poderá visualizar:
• geração de energia diária, mensal e total;
• potência atual do sistema;
• valor de watts convertido em receita do dia, mês e total;
• capacidade fotovoltaica;
• status de planta: conectado ou desconectado;
• alarme, caso tenha alguma falha ou anomalia no sistema;
• comparação de potência por dia, mês, ano e período personalizado.
A Growatt desenvolveu o Inversor Carregador SPF 3000TL LVM-ES com componentes de alta qualidade para durar muito. Possui com 2 anos de garantia padrão contra defeitos de fabricação e assistência técnica de fábrica no Brasil, além de contar com o suporte técnico especializado da Minha Casa Solar.
Sobre a marca
Fundada em 2010, a Growatt é líder mundial no fornecimento de soluções de geração distribuída e uma das marcas mais vendidas no Brasil para equipamentos de energia solar fotovoltaica. Já construiu uma sólida rede que está presente em mais de 20 países, incluindo o Brasil, o que permite oferecer assistência de fábrica em nosso país.Especificações Técnicas

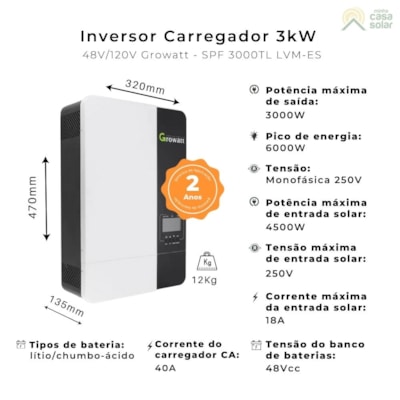

Especificação técnica do Inversor Carregador SPF 3000TL LVM-ES
Armazenamento de energia
• Tensão da bateria: 48Vcc
• Tipo de bateria: lítio ou chumbo-ácido
Saída do inversor
• Potência nominal: 3000W/3000Va
• Capacidade de trabalho em paralelo: Até 6 inversores
• Regulação de tensão CA (Modo bateria): 100Vca/110Vca/120Vca @ 50/60Hz
• Pico de energia: 6000VA
• Eficiência (Pico): 90%
• Forma da onda: senoidal pura
• Tempo de transferência: 10ms típico, 20ms máximo
Carregador solar
• Máxima potência na entrada solar: 4000W
• Faixa de MPPT @ Tensão de operação (Vmp): 120Vcc ~ 250Vcc
• Número de MPPT indepedente / Strings por MPPT: 1/1
• Tensão de circuito aberto (Voc): 250Vcc
• Corrente máxima do arranjo fotovoltaico: 18A
Carregador CA
• Corrente de carregamento: 40A
• Tensão de entrada CA: 120Vca
• Faixa de tensão selecionável: 95-140Vca (para computadores); 65-140Vca (para eletrodomésticos)
• Faixa de Frequência: 50Hz/60Hz (Detecção automática)
Físico
• Grau de proteção: IP20
• Dimensões (L/A/P): 320 x 470 x 135mm
• Peso: 12kg
Ambiente de operação
• Umidade: 5% a 95% de umidade relativa (sem condensação)
• Temperatura de operação: 0°C ~ +50ºC
• Temperatura de armazenamento: -15°C ~ +60ºC
Especificação técnica do Monitoramento ShineWiFi-F
Dados gerais
• Dimensões (L/A/P): 79 x 135 x 29mm
• Peso: 63g
• Idioma: Inglês, Chinês
Parâmetros de Wireless
• Tipo de Wireless: WiFi
• Padrão do Wireless: 802.11 b/g/n
• Padrão de Transmissão: 802.11b: +20dBm(Max.); 802.11g: +18dBm(Max.); 802.11n: +15dBm(Max.)
• Sensibilidade do Receptor: 802.11b: -89dBm(Max.); 802.11g: -81dBm(Max.); 802.11n: -71dBm(Max.)
Parâmetros de Hardware
• Interface de dados: UART: 9600bps; Ethernet: 100Mbps
• Tensão operacional: 5V (+/-15%)
• Corrente operacional: 1A
• Temperatura de operação: -20°C~+65°C
• Temperatura de armazenamento: -40°C~+70°C
• Tipo de rede: AP (Ponto de Acesso); modo de estação (com AP suave)
• Mecanismos de segurança: WEP / WPA-PSK / WPA2-PSK
• Criptografia: WEP64 / WEP128 / TKIP / AES
Aplicações de parâmetros
• Servidores suportados: ShineServer
• Comunicação do inversor: USB tipo A
• Comunicação do servidor: WiFi via roteador (protocolo Modbus TCP)
• Roteadores suportados: Roteador sem fio (Inclui roteador 3G)
• Interface de configuração do usuário: Servidor web sem fio (Navegador de Internet)
• Máximo alcance de comunicação: 100m
• Intervalo de transferência de dados: 5 minutos
• URL do servidor padrão: server-cn.growatt.com
• Registro INMETRO: 000519/2024
• Anatel 04096-20-10289.
Downloads
Usos Mais Comuns
• Sistema com baterias (Off-Grid) em locais remotos para produzir energia e armazenar para uso instantâneo e/ou posterior, como em casas, sítios, ranchos e fazendas;
• Aplicações críticas e/ou que demandam alta disponibilidade de energia, como sistemas de irrigação, de telecomunicações, equipamentos de segurança e resfriamento, dentre outros.
• Nobreak solar em locais com queda frequente da energia fornecida pela concessionária;
• Aplicações com demanda de energia para uso diurno, quando utilizado sem banco de baterias. Por exemplo: escritórios, lojas, empresas, fazendas e sistemas de irrigação.| MODO | APLICAÇÃO | DESCRIÇÃO | VANTAGENS |
Solar Prioridade 1 produção solar, 2 banco de baterias, 3 gerador. | Locais sem acesso à rede pública. Produção autônoma de eletricidade com placas solares e garantia de disponibilidade com a energia do gerador a diesel/gasolina. | As placas solares fornecem energia para as cargas como prioridade. Se a energia solar não for suficiente, a bateria irá fornecer eletricidade simultaneamente. O gerador fornece energia às cargas somente quando a energia solar não está disponível ou a tensão da bateria cai para a tensão de nível baixo ou tensão limite configurada. | Produção autônoma de eletricidade com a energia solar, incluindo proteção contra o descarregamento das baterias com o uso de gerador para recarga. |
Utility Prioridade 1 rede pública, 2 produção solar e banco de baterias | Locais com interrupções frequentes no fornecimento da rede pública. Backup de energia com a proteção adicional da energia solar (Nobreak Solar). | A rede elétrica fornecerá energia para as cargas como prioridade. A energia solar e a bateria fornecerão energia para as cargas quando houver interrupção no fornecimento de energia pela rede pública. | Proteção contra apagões ou instabilidade na rede. Uso da energia solar para aumentar a autonomia do nobreak. Comparado aos nobreaks tradicionais, há maior tempo de autonomia com a recarga das baterias utilizando a produção solar durante o período diurno. |
SBU Prioridade 1 produção solar, 2 baterias, 3 rede pública | Locais com interrupções frequentes no fornecimento da rede pública. Redução do consumo de energia elétrica somado a proteção adicional de contra quedas da rede (Nobreak Solar). | As placas solares fornecem energia para as cargas como prioridade. Se a energia solar não for suficiente, a bateria fornecerá energia para as cargas ao mesmo tempo. A rede elétrica só alimenta as cargas quando a tensão da bateria atinge nível baixo ou o limite configurado. | Economia na conta de energia, principalmente em horários de ponta (tarifas mais altas). Aumento da confiabilidade no fornecimento de eletricidade com a energia armazenada no banco de baterias. |
SUB Prioridade 1 produção solar, 2 gerador, 3 baterias. | Locais sem acesso à rede pública que requerem disponibilidade de energia a todo tempo. | As placas solares fornecem energia para as cargas como prioridade. Se a energia solar não for suficiente, o gerador fornecerá eletricidade para as cargas ao mesmo tempo. A bateria só alimenta as cargas quando a energia solar não é suficiente e não há disponibilidade de um gerador. | Economia no investimento com o banco de baterias. Produção autônoma de energia com uso de painéis solares e gerador, utilizando backup com baterias. |
Acessórios Recomendados
• Painel solar para capturar a radiação solar e produzir energia elétrica. Veja as opções de painéis solares.
• Bateria estacionária para armazenar a energia captada/gerada pelo painel. Quando não há radiação solar, as baterias funcionam como o pulmão do sistema, mantendo os equipamentos ativos. Visite a sessão de baterias.
• Cabos e conectores para realizar a ligação conexão dos painéis solares ao inversor e quadro elétrico de forma segura. Confira os cabos e conectores.
• Suportes para fixação dos módulos. Visite a sessão de estruturas de montagem.
Itens Inclusos
1 Dispositivo de monitoramento ShineWifi-F;
1 Inversor carregador 3000W da Growatt, modelo SPF 3000TL LVM-ES;
1 Manual do usuário;
1 Cabo de compartilhamento de tensão ou corrente;
1 Cabo de comunicação em paralelo;
1 Cabo de comunicação.
Garantia
Inversor Carregador Growatt tem 2 anos de garantia contra defeitos de fabricação e assistência técnica de fábrica da Growatt no Brasil.
ShineWiFi-F tem 2 anos de garantia padrão contra defeitos de fabricação e assistência técnica de fábrica no Brasil.
Conte com o suporte técnico especializado da Minha Casa Solar para orientações de instalação e configuração.
