Sobre o Produto

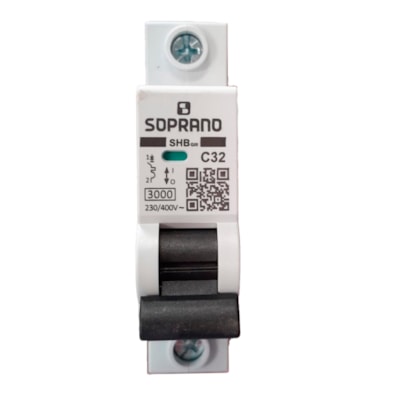

O disjuntor monopolar 32A curva C da Soprano garante proteção eficiente para sua instalação elétrica, atuando contra sobrecargas e curtos-circuitos. Ideal para cargas com picos de partida, oferece segurança, praticidade na instalação em trilho DIN e a confiabilidade de uma marca com 5 anos de garantia.
Com 32A de corrente nominal, o disjuntor monopolar (1P) desliga um condutores quando há curto circuito e, com curva C, também pode ser utilizado para cargas com picos de partida como motores e bombas. |
Conta com proteção térmica e magnética, suporta redes até 400V e possui capacidade de interrupção adequada (kA) para atuar com segurança em sobrecargas e curtos-circuitos. |
Compatível com cabos de até 25 mm² (dimensionados conforme a corrente) e instalação prática em trilho DIN 35mm, padrão em quadros elétricos. |
Atende às normas brasileiras de segurança elétrica, garantindo confiabilidade, padronização e proteção adequada para a instalação. |
Conta com a confiabilidade e qualidade da Soprano, além de 5 anos de garantia contra defeitos de fabricação. |
Com 32A de corrente nominal, o disjuntor monopolar (1P) atua interrompendo um único condutor sempre que há uma condição de falha, como sobrecarga ou curto-circuito. A curva de disparo C permite suportar picos momentâneos de corrente, comuns na partida de equipamentos como motores e bombas, evitando desligamentos desnecessários durante o uso normal.
Conta com proteção térmica e magnética, oferecendo dupla segurança: a proteção térmica atua em casos de sobrecarga prolongada, evitando o aquecimento dos cabos, enquanto a magnética responde de forma rápida em situações de curto-circuito. Além disso, suporta redes de até 400V, com capacidade de interrupção adequada para lidar com falhas elétricas de forma segura e eficiente.
Compatível com cabos de até 25 mm², proporciona conexões firmes e seguras, reduzindo riscos de mau contato. Sua instalação em trilho DIN 35mm facilita a montagem em quadros elétricos, tornando o processo mais prático e organizado, além de simplificar futuras manutenções.
Atende às principais normas brasileiras de segurança elétrica, garantindo que o produto foi desenvolvido e testado dentro de padrões rigorosos de qualidade, oferecendo mais confiabilidade e segurança para a instalação elétrica.
Conta com a qualidade e confiabilidade da Soprano, uma marca reconhecida no mercado, além de oferecer 5 anos de garantia contra defeitos de fabricação, proporcionando mais tranquilidade e segurança ao usuário.
Especificações Técnicas
Normas | ABNT NBR NM 60898 / ABNT NBR IEC 60947-2 |
Número de pólos | 1P (monopolar) |
Corrente nominal (In) | 32 A |
Curva de disparo | Curva C (5 a 10 × In) |
Classe de proteção | Classe 1 |
Tensão de operação (Ue) | 230/400 V~ |
Tensão de isolação (Ui) | 500 V |
Tensão de impulso (Uimp) | 4 kV |
Frequência nominal | 50/60 Hz |
Capacidade de interrupção (IEC 60947-2) | 3 kA |
Resistência elétrica | ≥ 4.000 manobras |
Grau de proteção | IP20 |
Material do invólucro | Termoplástico (PA) |
Resistência ao fogo | 960°C |
Temperatura de operação | -5 a +40°C |
Temperatura de armazenamento | -25 a +70°C |
Umidade relativa | ≤95% a 40°C |
Altitude máxima | ≤2000 m |
Seção dos condutores | 1 a 25 mm² |
Tipo de instalação | Trilho DIN 35 mm |
Classe de poluição | 2 |
Tipo de disparo | Termomagnético |
Acionamento | Manopla ON/OFF |
Peso | ~84 g |
Usos Mais Comuns
• Proteção de circuitos residenciais (quadros de distribuição 220V)
• Alimentação de chuveiros elétricos e aquecedores
• Proteção de bombas d’água e pequenos motores
• Circuitos de ar-condicionado
• Instalações comerciais de pequeno e médio porte
• Quadros elétricos em geral (tomadas e cargas dedicadas)
Itens Inclusos
Perguntas Frequentes
1. Como dimensionar o meu disjuntor?
Você deve considerar a potência do equipamento e a tensão da rede.
Exemplo (chuveiro):
Um chuveiro de 5500W em 220V consome cerca de 25A. Cálculo: 5500 ÷ 220 ≈ 25A
Nesse caso, o ideal seria um disjuntor de 32A (sempre acima da corrente nominal, com folga).
2. Posso usar um disjuntor de 220V em rede 110V e vice-versa?
Sim, você pode usar um disjuntor de 220V em uma rede 110V sem problema, pois a tensão indicada é o valor máximo que ele suporta. Porém, não é recomendado usar um disjuntor de 110V em rede 220V, pois ele pode não interromper corretamente o circuito em caso de falha, comprometendo a proteção e a segurança.
Regra simples: pode usar para menos (220V em 110V), mas não para mais (110V em 220V).
3. Por que usar bipolar em rede monofásica 220V e não monopolar?
Porque o bipolar desliga os dois condutores ao mesmo tempo, aumentando a segurança. No 220V (fase + fase), isso evita que um dos fios continue energizado.
4. Qual a bitola de cabo utilizar conforme corrente e distância?
Corrente (A) | Até 10m | Até 20m | Até 30m |
20 A | 2,5 mm² | 4 mm² | 4 mm² |
32 A | 4 mm² | 6 mm² | 6 mm² |
40 A | 6 mm² | 10 mm² | 10 mm² |
50 A | 10 mm² | 10 mm² | 16 mm² |
63 A | 10 mm² | 16 mm² | 16 mm² |
Observação: Esta tabela é uma referência prática baseada na NBR 5410. O dimensionamento correto dos cabos deve considerar fatores como tipo de instalação, temperatura, agrupamento de circuitos e queda de tensão (máx. 4%). Para maior segurança, recomenda-se a análise de um profissional qualificado.
Garantia
Este produto conta com 5 anos de garantia contra defeitos de fabricação, reforçando sua qualidade e confiabilidade. Para mais detalhes sobre a garantia, entre em contato com o time da Soprano através das informações abaixo.
