Apresentação
| Excelente relação preço-qualidade para gerenciar a carga e descarga de bancos de baterias, utilizando a tecnologia PWM; |
| Conta com a confiabilidade da SRNE Solar, um dos maiores fabricantes globais de controladores de carga, com atuação no Brasil há mais de 5 anos e presença em +150 países; |
| Ideal para eletrificação rural em residências, fazendas, sistemas de telecom, segurança e iluminação. Muito utilizado em embarcações, motorhome e caminhão; |
| Modelos 12/24V de 10A, 20A, 30A, 40A e 60A suportam arranjo de painéis solares de até 55V. O modelo 12/24/36/48V de 40A aceita arranjo solar de até 100V; |
| Compatível com 05 tipos de baterias estacionárias, incluindo chumbo-ácido (selada, gel e aberta) e lítio (LiFePO4 e ternário); |
| Permite monitoramento remoto via protocolo RS485 (Modbus) incluso; |
| Permite amplo gerenciamento das cargas que estão conectadas na saída CC, como liga/desliga, função de luz noturna e temporizador programável. |
| Potência solar máxima | ||||||
| Modelo | HC2410-C (10A) | HC2420-C (20A) | HC2430-C (30A) | HC2440-C (40A) | HC2460-C (60A) | HC4840-C (40A) |
| Baterias 12V | 150W | 300W | 450W | 600W | 900W | 600W |
| Baterias 24V | 300W | 600W | 900W | 1200W | 1800W | 1200w |
| Baterias 36V | X | X | X | X | X | 1800w |
| Baterias 48V | X | X | X | X | X | 2400W |
| Tensão solar máxima | 55Vcc | 100Vcc | ||||

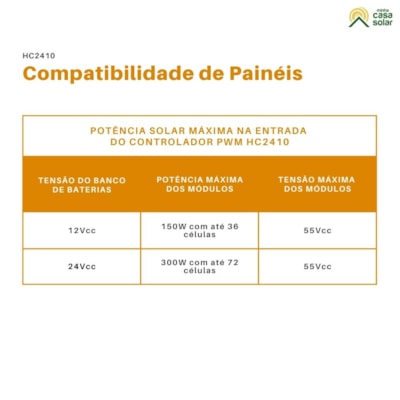

A linha HC de controladores de carga SRNE possui modelos de 10A, 20A, 30A, 40A e 60A compatíveis com bancos de baterias em 12V ou 24V e que suportam tensão solar máxima de 55Vcc. Estes modelos permitem a utilização de painéis com tensão máxima (Vmp) de 18V a 19V, sendo conectados em paralelo, para carregar bancos de baterias em 12V. O modelo de 10A aceita potência solar máxima de até 150W, como 2 painéis de 60W conectados em paralelo, 1 painel de 80W ou 1 painel de 150W. Controladores com corrente de 20A e superiores aceitam a conexão em paralelo de vários painéis com potência de 150W, 155W ou 160W para carregar baterias conectadas em 12V.
A linha HC de controladores PWM também permite a utilização de painéis solares para carregar bancos de baterias conectadas em 24V. Para isso, devem ser utilizadas placas com tensão máxima (Vmp) de 18V a 19V, conectadas em arranjos em série/paralelo, para formar tensão solar de 36V a 37V. Os controladores com corrente de 20A e superiores também podem ser conectados em módulos com tensão solar entre 36V e 37V, como painéis com potência de 330W, 335W ou 340W, para carregar baterias em 24V.
O controlador HC4840-C de 40A permite o carregamento de bancos de baterias em 48V e aceita arranjo solar de até 100V. Suporta potência solar máxima de até 2400W quando o banco de baterias está conectado em 48V.
Os controladores PWM de 10A, 20A, 30A, 40A e 60A são perfeitos para sistemas Off-Grid com banco de baterias. São compatíveis com 03 tipos de baterias de chumbo-ácido, selada gel e aberta e 02 tipos de lítio, LiFePO4 e ternário. Também conta com 05 recursos de segurança: proteção contra curto-circuito, sobrecarga, corrente reversa, sobretemperatura e conexão invertida.
Atenção: Antes do primeiro uso, sempre configure a tensão mínima desejada para o seu banco de baterias para prolongar a vida útil.
Esses controladores da linha HC conseguem controlar a flutuação de carga e oferece função de corte por mínima tensão, que desliga a saída automaticamente quando a bateria está com pouca carga e ligam novamente quando a bateria atinge um bom volume de carga. Essa ação preventiva evita danos que podem reduzir severamente a vida útil da bateria.
Os controladores de carga PWM da SRNE são recomendados para sistemas com baterias para eletrificação rural em residências, sítios, ranchos, fazendas, além de sistemas de telecomunicações, segurança e iluminação. Também são bastante utilizados em aplicações de mobilidade veicular, como barco, lancha, motorhome, caminhão, van, trailer e food truck.
Além disso, os controladores de carga da linha HC são equipados com 02 saídas USB que permitem carregar smartphones, tablets e outros dispositivos eletrônicos. São compatíveis com o protocolo de comunicação RS485 (Modbus) que facilita a integração e realização de monitoramento remoto.

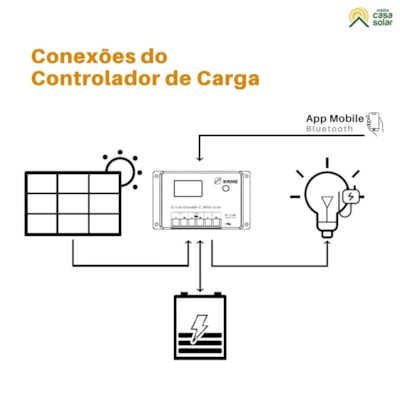

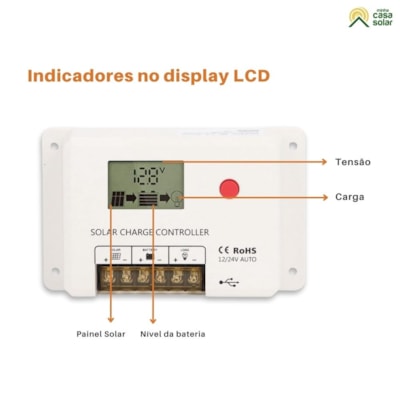

A linha HC de controladores de carga SRNE permite acompanhar o funcionamento, produção de energia, armazenamento, tensão das baterias e outros parâmetros do sistema Off-Grid através do aplicativo SRNE Monitoring disponível para smartphones com sistemas Android ou IOS. Também é equipado um display LCD intuitivo com idioma em inglês e botões de navegação para alterar os parâmetros do sistema fotovoltaico.
Com os controladores de carga HC é possível configurar a tensão do banco de baterias, o tipo de bateria, a corrente de carga e o modo de descarga, como função de luz noturna e temporizador programável.
Os controladores de carga PWM da SRNE são uma solução econômica e duradoura para controlar o carregamento e descarregamento de bancos de baterias. Contam com 03 anos de garantia contra defeitos de fabricação, além de serem fabricados com grau de proteção IP32, sendo adequados para instalação interna.
Sobre a marca
Fundada em 2008, a SRNE Solar é uma empresa de alto nível tecnológico especializada no desenvolvimento de controladores de carga e inversores carregadores para aplicação em sistemas fotovoltaicos Off-Grid. Está entre as maiores fabricantes de controladores de carga no mundo, com atuação no Brasil e em mais de 150 países.
Usos mais comuns em sistemas Off-Grid
• Eletrificação rural em casas, sítios, ranchos e fazendas distantes da rede elétrica;
• Sistemas de telecomunicações, segurança e iluminação;
• Aplicações de mobilidade em veículos e embarcações, como motorhome, trailer, van, caminhão, food truck, barco e lancha.
Especificações
Modelo | HC2410-C | HC2420-C | HC2430-C | HC2440-C | HC2460-C | HC4840-C |
Arranjo fotovoltaico | ||||||
Tensão solar máxima | 55Vcc | 100Vcc | ||||
Potência solar máxima | 150W/12V 300W/24V | 300W/12V 600W/24V | 450W/12V 900W/24V | 600W/12V 1200W/24V | 900W/12V 1800W/24V | 600W/12V 1200W/24V 1800W/36V 2400W/48V |
Armazenamento | ||||||
Tipo de bateria | Chumbo-ácido (Gel, selada e aberta) e Lítio (LiFePO4 ou ternário) | |||||
Tensão do banco de baterias | 12V/24V | 12V/24V/36V/48V | ||||
Tensão de carregamento | 9 ~32Vcc | 9 ~ 64Vcc | ||||
Corrente de carregamento | 10A | 20A | 30A | 40A | 60A | 40A |
Tecnologia de carregamento | PWM | |||||
Mode de operação | Puro controle dependente da luz, controle dependente de luz e tempo, modo manual (padrão), modo de depuração, normalmente aberto. | |||||
Geral | ||||||
Comunicação | RS485 (Modbus) | |||||
Peso | 130g | 180g | 290g | 322g | 660g | |

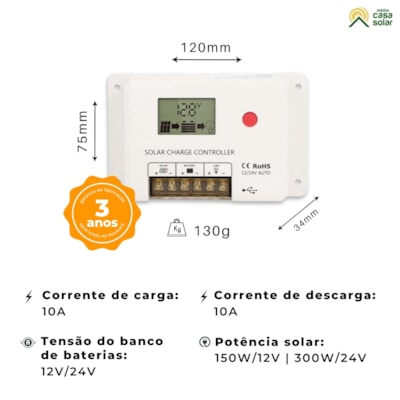

Dimensões | 120 x 75 x 34mm | 134 x 85 x 36mm | 159 x 100 x 39mm | 193 x 131 x 55,2mm | ||
Grau de proteção | IP32 | |||||
Temperatura de operação | -35ºC ~ +60ºC | |||||
Downloads
Usos Mais Comuns
Usos mais comuns em sistemas Off-Grid
• Eletrificação rural em casas, sítios, ranchos e fazendas distantes da rede elétrica;
• Sistemas de telecomunicações, segurança e iluminação;
• Aplicações de mobilidade em veículos e embarcações, como motorhome, trailer, van, caminhão, food truck, barco e lancha.
Acessórios
• Painel solar para capturar a radiação solar e produzir energia elétrica. Veja a sessão de painéis solares.
• Bateria estacionária para armazenar a energia captada/gerada pelo painel. Quando não há radiação solar, as baterias fornecem a energia armazenada, mantendo os equipamentos ativos. Visite a sessão de baterias.
• Cabos elétricos para conexão dos equipamentos. Confira a sessão de conectores e cabos fotovoltaicos.
• Suporte de fixação para instalar o painel fotovoltaico de modo seguro. Acesse a sessão de suporte para fixação de placas solares.
Itens Inclusos
1 Controlador de Carga PWM, HC Series da SRNE.
1 Manual de instruções em inglês.
Garantia
Os controladores de carga SRNE da linha HC contam com 03 anos de garantia contra defeitos de fabricação.
Conte com o suporte técnico especializado da Minha Casa Solar.
Como acionar a garantia?
Se identificar algum vício no produto após o prazo de 7 (sete) dias corridos, porém dentro do prazo de garantia do fabricante, deverá ser solicitado a avaliação da garantia com a Deye. Abra um chamado ou entre em contato pelo número: (31) 3517-9069.
Caso tenha dificuldade no processo de solicitar a avaliação, conte com a ajuda do nosso suporte técnico.
O que invalida a garantia?
• Utilização ou instalação incorreta;
• Modificações ou reparos por técnicos não autorizados;
• Instalação em ambiente inadequado;
• Corrente ou tensão excessiva;
• Entre outras condições que invalidam a garantia.
