Especificações Técnicas
Entrada Fotovoltaica (PV):
Tensão Máxima de Entrada: 100 Vcc.
Faixa de Tensão MPPT: (Tensão da bateria +2V) até 72Vcc.
Potência Máxima de Entrada: 1600W para sistemas de 24V. 800W para sistemas de 12V.
Gerenciamento de Bateria:
Compatibilidade: Chumbo-ácido, Li-ion e modos personalizados.
Tensão Nominal da Bateria: 12/24 Vcc.
Faixa de Operação: 8~32 Vcc.
Corrente de Carga Nominal: 60A.
Eficiência:
Rastreamento MPPT: >99%.
Eficiência de Conversão: 85%~98% (carga de 10%~100% da potência nominal).
Design e Comunicação
Dimensões: 261 x 186 x 82 mm.
Grau de Proteção: IP32 (proteção contra poeira e gotas d'água).
Interface de Comunicação
Porta RS485 RJ45 com taxa de transmissão de 9600 kbps
Suporte ao protocolo RV-C
Compatível com módulo externo BT-2 para monitoramento via aplicativo móvel.
Diferenciais
Rastreamento MPPT Avançado: Maximiza a eficiência na captação de energia solar.
Modos de Operação Versáteis: Atendem diferentes demandas de controle e configuração.
Conectividade Ampliada: Comunicação via RS485 e monitoramento remoto com módulo BT-2.
Usos Mais Comuns
Sistemas fotovoltaicos de pequeno porte em geral
Eletrificação de casas, sítios e fazendas distantes da rede elétrica
Equipamentos de internet e telefonia rural
Iluminação de vias públicas e iluminação residencial
Sistemas de emergência
Sinalização marítima, de estradas e ferrovias
Telecomunicações em geral
Itens Inclusos

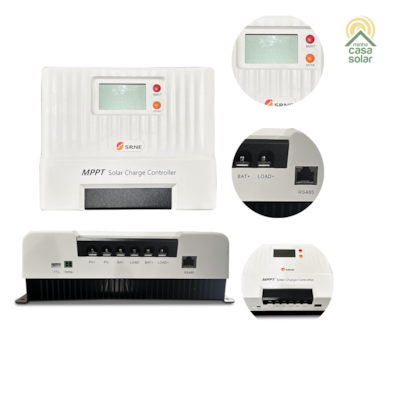

Controlador de carga 60A (12V/24V) MPPT – 60A SRNE - Shiner 2460
Manual de instruções
Download
Perguntas Frequentes
Quantos paineis podem ser utilizados com este controlador?

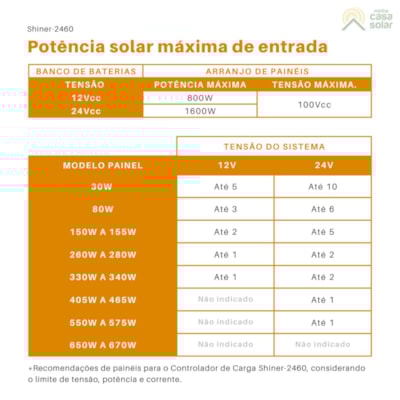

Este controlador permite o uso de um arranjo de módulos fotovoltaicos com potência somada de até 800W para saída em 12Vcc ou de até 1600W para saída em 24Vcc. A tensão (medida em Volts) dos paineis deve ser de até 100Vcc. Para ver a lista completa de módulos fotovoltaicos disponíveis na Minha Casa Solar, clique aqui.

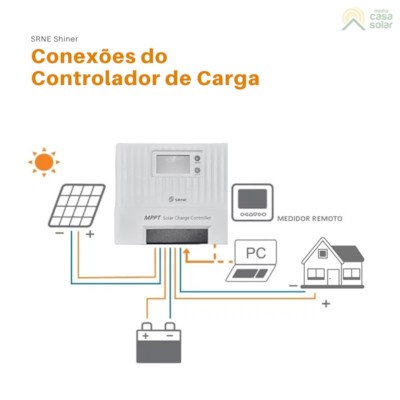

Como é feita a instalação?
O primeiro passo é cobrir os paineis fotovoltaicos para que eles não produzam eletricidade. Em seguida a bateria deve ser conectada primeiramente ao controlador e posteriormente aos paineis.
As baterias devem ficar o mais próximo possível do controlador, em geral, entre 30 cm e 01 metro. Por último, podem ser ligados os equipamentos na saída do controlador de carga. Para verificar mais detalhes sobre a realização de conexões em 12Vcc e em 24Vcc, entre em contato com a nossa equipe.
Em seguida, conectar as placas fotovoltaicas entre si e conectá-las ao controlador de carga. Posteriormente, as baterias devem ser conectadas entre si e ao controlador de carga e descarga.
As baterias devem ficar o mais próximo possível do controlador, em geral, entre 30 cm e 01 metro. Por último, podem ser ligados os equipamentos na saída do controlador de carga. Para verificar mais detalhes sobre a realização de conexões em 12Vcc e em 24Vcc, entre em contato com a nossa equipe.

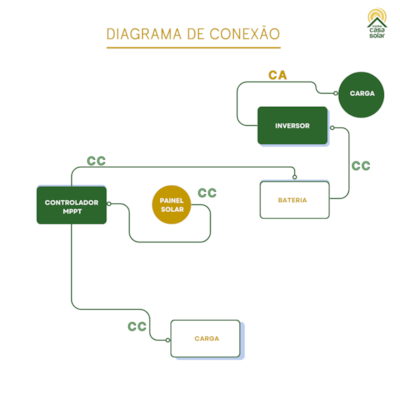

Caso os equipamentos utilizados funcionem em 110Vca ou 220Vca será necessário adquirir um inversor de tensão adequado. Para ver a lista completa de inversores da Minha Casa Solar, clique aqui.
O inversor deve ser conectado aos terminais da bateria utilizando-se um fusível de proteção e os equipamentos 110Vca/220Vca devem ser ligados na saída do inversor. Durante a instalação é preciso atenção à polaridade das ligações. Utilize como referência cabos vermelhos para positivo e cabos pretos para negativo.
O controlador de carga deve ficar em local seco, protegido e ventilado. Nunca instale o controlador em locais úmidos. Ele aquece quando está em funcionamento, por isso deve ser fixado em uma superfície não inflamável. Para evitar mau contato, os parafusos dos conectores devem ficar bem apertados. O controlador de carga não necessita de cuidados especiais. Antes da instalação, recomendamos ler atentamente o manual de instruções que acompanha o produto.
Acessórios recomendados (Não Inclusos)
Painel Solar Fotovoltaico – em acordo com a tabela acima. Clique aqui para visitar a sessão de Paineis Fotovoltaicos.
Bateria estacionária – para armazenar a energia do painel. Clique aqui para visitar a sessão de Baterias Estacionárias.
Inversor de tensão - caso os equipamentos ligados à bateria/acumulador funcionem em 127Vca ou 220Vca. Clique aqui para visitar a sessão de Inversores.
Cabos elétricos - para conexão dos equipamentos. Clique aqui para visitar a sessão de Acessórios de Instalação.
