Sobre o Produto

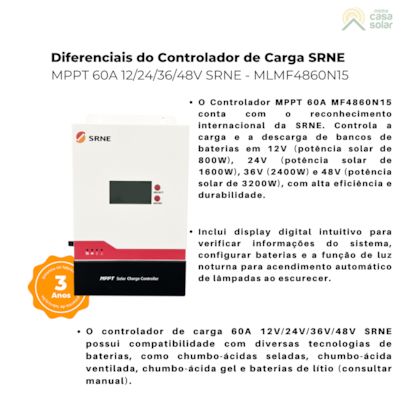

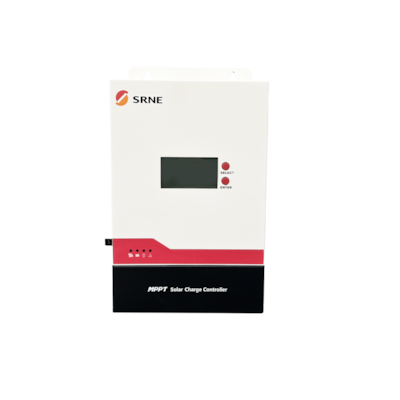

O controlador de carga solar MPPT de 60A da SRNE, funciona com baterias em 12V (800W), 24V (1600W) 36V (2400) e 48V (3200W). Tem alta qualidade e durabilidade, ideal para uso contínuo e severo em residências e na indústria. Permite uso de placas pequenas e grandes com baterias, como 280W, 330W, 450W, 555W e 650W. Conta com a tradição da marca SRNE e 01 ano de garantia.
Potência solar máxima na entrada do SRNE - MF4860N15 | ||
Tensão do banco de baterias | Potência máxima dos módulos | Tensão máxima dos módulos |
12Vcc | 800W | 150Vcc |
24Vcc | 1600W | 150Vcc |
36Vcc | 2400W | 150Vcc |
48Vcc | 3200W | 150Vcc |

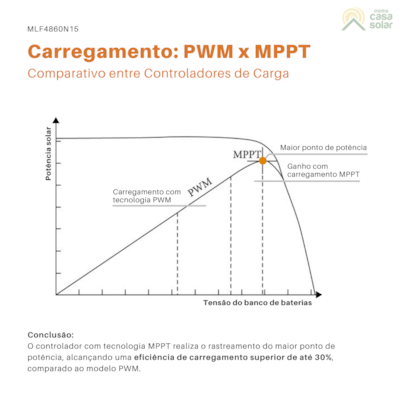

O Controlador 60A da SRNE é a solução ideal para aproveitar toda a energia das placas solares para carregar ao máximo as baterias. Isso acontece porque ele possui tecnologia MPPT que funciona de verdade e que possui 99% de eficiência, para captar os maiores valores de tensão (V) e corrente (A) do conjunto (arranjo) de placas. Além disso, ele reduz a tensão que chega dos módulos e aumenta a corrente que vai para as baterias, “turbinando” seu carregamento. Esse conjunto de tecnologias permite até 30% mais energia entregue para as baterias, quando comparamos com os tradicionais controladores PWM. Por isso, o Controlador MF4860N15 é um investimento mais inteligente e a opção mais aceita pelos consumidores que buscam um bom custo-benefício no investimento em energia solar.

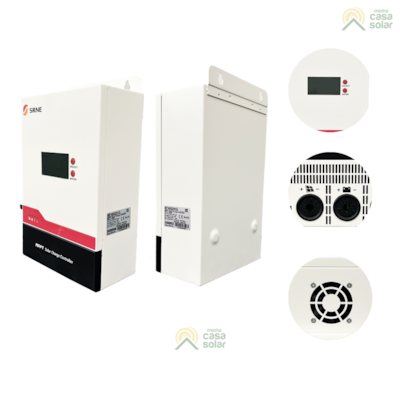

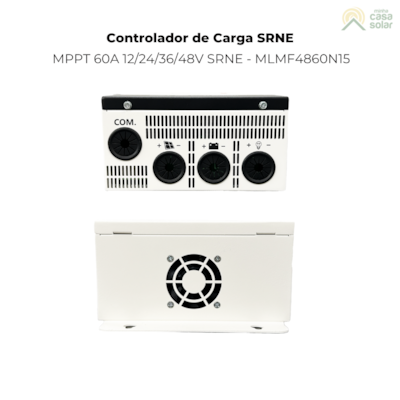

O Controlador SRNE é fabricado com materiais robustos e possui alta durabilidade, tendo longa vida útil em condições exigentes, como ambientes industriais com elevada deposição de sujeira e ambientes tropicais com alta umidade. Conta com ventilador interno, capaz de realizar o resfriamento dos componentes eletrônicos mesmo em ambientes bastante quentes. Funciona em temperaturas de até -10°C ~ 65°C (ideal para uso em todas as regiões do país, inclusive no nordeste e em locais com calor extremo. Em resumo, o controlador pode ser utilizado de forma contínua e intensiva em residências, empresas e indústrias.
Mais seguro, o SRNE 60A possui um conjunto de proteções elétricas acima da média: sobretensão nos módulos, conexão invertida dos módulos, curto-circuito nas baterias, sobretemperatura, curto-circuito nas cargas, sobrecarga das baterias, sobretensão/descarga excessiva, carga reversa noturna, limite de potência de entrada.
O Controlador MPPT reduz a tensão do arranjo fotovoltaico e aumenta a corrente de carga das baterias. Essa tecnologia permite ampla compatibilidade com placas solares de médio e grande porte, independentemente da tensão, como modelos de 280W, 330W, 450W, 550W, 585W, 650W e 700W. A única limitação é que o arranjo série/paralelo de módulos não pode ultrapassar tensão de 150Vcc e a corrente de 60A.
Este controlador de carga solar para baterias é muito utilizado com placas de 150W, 155W e 160W, suportando arranjos com vários módulos. Por exemplo, você pode conectar no controlador até 03 placas ligadas em série quando as baterias estão em 12V ou até 6 placas com baterias ligadas em 24V ou 9 placas com baterias 48V (03 arranjos com 3 paineis em série cada um).
O Controlador MPPT da SRNE apresenta ótima versatilidade, suportando carregar quase todas as baterias disponíveis no mercado brasileiro, como chumbo-ácidas (seladas, ventiladas, gel) e baterias de lítio, como LiFePO4 (necessária configuração dos parâmetros).
O 60A da SRNE permite 17 modos de operação das cargas conectadas na saída “Load”, utilizando como ponto de partida a luz solar ou os botões do controlador:
Controle Dependente da Luz: utiliza um resistor (LDR) para detectar a intensidade da luz solar e ligar/desligar a carga conforme a incidência da luz solar, é ideal para sistemas que operam automaticamente ao amanhecer ou anoitecer.
Controle Dependente da Luz e Tempo: o controlador reage à intensidade da luz solar e possibilita definir um temporizador para controlar a duração da carga, perfeito para aplicações que exigem operação por períodos específicos, como iluminação noturna usando poste solar.
O Modo Manual: o usuário tem controle total sobre as operações, podendo ligar ou desligar a carga apertando um botão no controlador.
Sobre a marca
Especificações Técnicas
Entrada Fotovoltaica (PV):
Tensão Máxima de Circuito Aberto: 150Vdc
Faixa de Tensão MPPT: (Tensão da bateria + 2V) ~ 120V
Potência Máxima de Entrada:800W para sistemas de 12V, 1600W para sistemas de 24V, 2400W para sistemas de 36V e 3200W para sistemas de 48V.
Bateria
Tipos Compatíveis: Chumbo-ácido, Lítio ou Configuração Personalizada
Tensão Nominal: 12/24/36/48Vdc
Faixa de Tensão da Bateria: 9 ~ 64Vdc
Corrente Nominal de Carga: 60A
Carga e Eficiência
Tipos de Carga: Resistiva, Capacitiva e Indutiva
Tensão Nominal da Carga: Igual à tensão da bateria (12V/24V/36V/48V)
Corrente Nominal da Carga: 60A
Modos de Controle de Carga: Controle por luz, luz + tempo, manual (padrão), modo de depuração e normalmente aberto
Eficiência de Rastreamento MPPT: >99%
Eficiência Máxima de Conversão: =98%
Acessórios e Comunicação
Sensor de Temperatura BTS: Incluso
Linha de Comunicação RS485: Opcional
Módulo IoT GP-2: Opcional
Interface de Comunicação: RS485
Dimensões e Condições Operacionais
Peso: 3,6kg
Dimensões: 275 x 167 x 90 mm
Grau de Proteção: IP32
Temperatura de Operação: -10°C a 65°C
Usos mais comuns
Sistemas fotovoltaicos de pequeno porte em geral;
Eletrificação de casas, sítios e fazendas distantes da rede elétrica;
Equipamentos de internet e telefonia rural;
Iluminação de vias públicas e iluminação residencial;
Sistemas de emergência;
Telecomunicações em geral
Itens inclusos
Download
Perguntas Frequentes
Quantos paineis podem ser utilizados com este controlador?
Este controlador permite o uso de um arranjo de módulos fotovoltaicos com potência somada de até 800W para saída em 12Vcc ou de até 1600W para saída em 24Vcc e 3200W para saída 48Vcc. A tensão (medida em Volts) dos paineis deve ser de até 150Vcc. Para ver a lista completa de módulos fotovoltaicos disponíveis na Minha Casa Solar, clique aqui.
Como é feita a instalação?

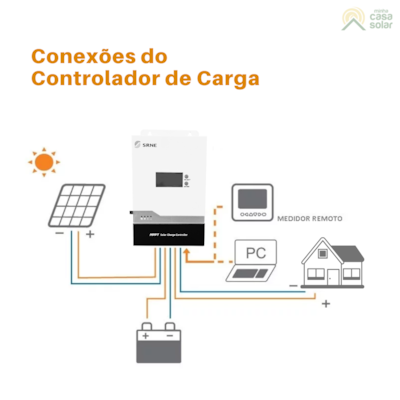

O primeiro passo é cobrir os paineis fotovoltaicos para que eles não produzam eletricidade. Em seguida a bateria deve ser conectada primeiramente ao controlador e posteriormente aos paineis. As baterias devem ficar o mais próximo possível do controlador, em geral, entre 30 cm e 01 metro. Por último, podem ser ligados os equipamentos na saída do controlador de carga.
As baterias devem ficar o mais próximo possível do controlador, em geral, entre 30 cm e 01 metro. Por último, podem ser ligados os equipamentos na saída do controlador de carga. Para verificar mais detalhes sobre a realização de conexões em 12Vcc, 24Vcc, 36 Vcc e 48Vcc, entre em contato com a nossa equipe.
Caso os equipamentos utilizados funcionem em 110Vca ou 220Vca será necessário adquirir um inversor de tensão adequado. Para ver a lista completa de inversores da Minha Casa Solar, clique aqui.
O controlador de carga deve ficar em local seco, protegido e ventilado. Nunca instale o controlador em locais úmidos. Ele aquece quando está em funcionamento, por isso deve ser fixado em uma superfície não inflamável. Para evitar mau contato, os parafusos dos conectores devem ficar bem apertados. O controlador de carga não necessita de cuidados especiais. Antes da instalação, recomendamos ler atentamente o manual de instruções que acompanha o produto.
Acessórios Recomendados
Painel Solar Fotovoltaico – em acordo com a tabela acima. Clique Aqui para visitar a sessão de Paineis Fotovoltaicos.
Bateria estacionária – para armazenar a energia do painel. Clique Aqui para visitar a sessão de Baterias Estacionárias.
Inversor de tensão - caso os equipamentos ligados à bateria/acumulador funcionem em 127Vca ou 220Vca. Clique Aqui para visitar a sessão de Inversores.
Cabos elétricos - para conexão dos equipamentos. Clique Aqui para visitar a sessão de Acessórios de Instalação.
Suportes para fixação dos paineis fotovoltaicos - Clique Aqui para visitar a sessão de Estruturas para Montagem.
