Sobre o Produto

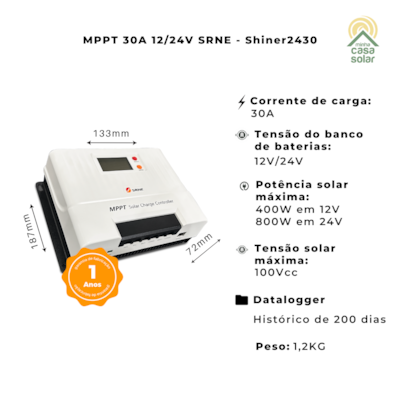

O controlador de carga solar MPPT de 30A SRNE - Shiner 2430, funciona com baterias em 12V (400W solar) e 24V (800W solar). Tem alta qualidade e durabilidade, ideal para uso contínuo e severo em residências e na indústria. Permite uso de placas pequenas e grandes com baterias, como 150W, 340W, 555W e 650W. Conta com a tradição da marca SRNE e 01 ano de garantia.

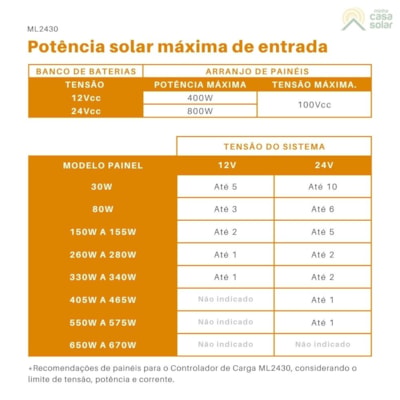

| Potência solar máxima na entrada CCS-2430 | ||
| Tensão do banco de baterias | Potência máxima dos módulos | Tensão máxima dos módulos |
| 12Vcc | 400W | 100Vcc |
| 24Vcc | 800W | 100Vcc |

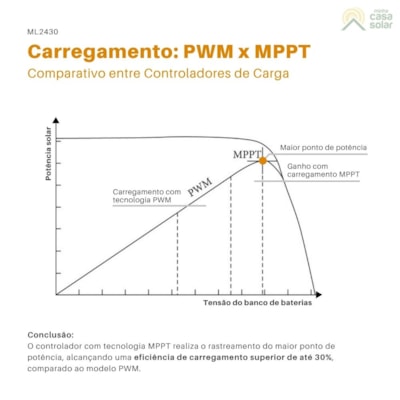

O SHINER 2430 da SRNE é a solução ideal para aproveitar toda a energia das placas solares para carregar ao máximo as baterias. Isso acontece porque ele possui tecnologia MPPT que funciona de verdade e tem 99,9% de eficiência para captar os maiores valores de tensão (V) e corrente (A) do conjunto (arranjo) de placas. Além disso, ele reduz a tensão (V) que chega dos módulos e aumenta a corrente (A) que vai para as baterias, “turbinando” o carregamento delas. Esse conjunto de tecnologias permite até 30% mais energia entregue para as baterias, quando comparamos com os tradicionais controladores PWM. Por isso, o Controlador MPPT SRNE 2430 é um investimento mais inteligente.

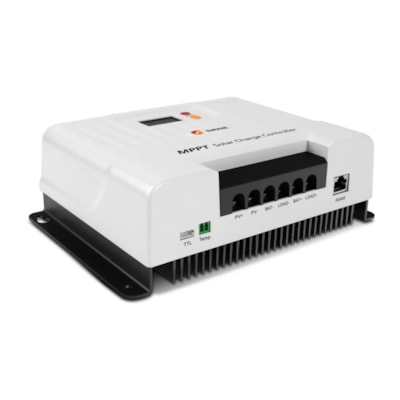

O Controlador SRNE é fabricado com materiais robustos e possui alta durabilidade, tendo longa vida útil em condições exigentes. Por exemplo, ambientes industriais com elevada deposição de sujeira e ambientes tropicais com alta umidade. Conta com amplo dissipador de calor em alumínio (dispensa ventoinha), capaz de realizar o resfriamento dos componentes eletrônicos em ambientes com temperatura alta. Funciona com até -35C~65°C, ideal para todas as regiões do país, inclusive no nordeste e em locais com calor extremo. Muito seguro, possui diversas proteções como: sobretensão, sobre descarga e curto-circuito. Pode ser utilizado de forma contínua e intensiva em residências, empresas e indústrias.
O Controlador de Carga MPPT Shiner 2430 reduz a tensão do arranjo fotovoltaico e aumenta a corrente de carga das baterias. Essa tecnologia permite ampla compatibilidade com placas solares de médio e grande porte, independentemente da tensão, como modelos de 280W, 330W, 450, 55W e 650W. A única limitação é que o arranjo série/paralelo de módulos não pode ultrapassar tensão de 100Vcc e a corrente de 30A.
Este controlador de carga solar para baterias é muito utilizado com placas de 150W, 155W e 160W, suportando arranjos com vários módulos. Por exemplo, você pode conectar no controlador 02 placas ligadas em série quando as baterias estão em 12V ou até 4 placas com baterias ligadas em 24V (02 arranjos com 2 paineis em série cada um).
O Controlador MPPT da SRNE apresenta ótima versatilidade, suportando carregar quase todas as baterias disponíveis no mercado brasileiro, como chumbo-ácidas (seladas, ventiladas, gel) e baterias de lítio, como LiFePO4 (necessária configuração dos parâmetros).
O Shiner 2430 possui datalogger interno e permite ao usuário consultar os dados armazenados em histórico por até 200 dias. Dessa forma, o operador pode ter acesso a um rico banco de dados, como: geração solar, consumo de energia na saída “Load” e tensão do banco de baterias. Esse recurso é muito útil para empresas e profissionais que conectam cargas críticas ao sistema fotovoltaico, como sistemas de telecomunicação e precisam monitorar o funcionamento à certa distância.
O Controlador Shiner permite monitoramento remoto utilizando os protocolos TTL, CAN e RS-485. O protocolo de comunicação serial TTL tem taxa de transmissão de 9.600 BPS (bits por segundo). Já os protocolos de comunicação serial RS-485 e CAN contam com Interface RJ45, saída de energia de 5V/200mA e taxa de transmissão de 9.600 BPS. Esses protocolos são amplamente utilizados para transmissão de dados em redes cabeadas.
O MPPT 2430 da SRNE permite 17 modos de operação das cargas conectadas na saída “Load”, utilizando como ponto de partida a luz solar ou os botões do controlador:
- Controle Dependente da Luz: utiliza um resistor (LDR) para detectar a intensidade da luz solar e ligar/desligar a carga conforme a incidência da luz solar, é ideal para sistemas que operam automaticamente ao amanhecer ou anoitecer.
- Controle Dependente da Luz e Tempo: o controlador reage à intensidade da luz solar e possibilita definir um temporizador para controlar a duração da carga, perfeito para aplicações que exigem operação por períodos específicos, como iluminação noturna usando poste solar.
- O Modo Manual: o usuário tem controle total sobre as operações, podendo ligar ou desligar a carga apertando um botão no controlador.
Sobre a marca
Fundada em 2008, a SRNE Solar é uma empresa de alto nível tecnológico especializada no desenvolvimento de controladores de carga e inversores carregadores para aplicação em sistemas fotovoltaicos Off-Grid. Está entre as maiores fabricantes de controladores de carga no mundo, com atuação no Brasil e em mais de 150 países.
Dados Técnicos
Entrada Fotovoltaica (PV):
Tensão Máxima de Circuito Aberto: 60 VCC.
Faixa de Tensão MPPT: Igual à tensão da bateria +2V, até 72V.
Gerenciamento de Bateria:
Compatível com baterias de Chumbo-Ácido, Li-ion e configurações personalizadas.
Tensão Nominal: 12/24 VDC.
Faixa de Tensão da Bateria: 8~32 VDC.
Corrente de Carga Nominal: 30A.
Modos de Carga: Controle de luz, controle de tempo, controle manual e outros.
Eficiência:
Eficiência de Rastreamento MPPT: >99%.
Eficiência de Conversão: 85% a 98% (10% a 100% da potência nominal).
Acessórios e Comunicação:
Comunicação via TTL/RS485 (padrão) e CAN (opcional).
Suporte a monitoramento via aplicativo móvel (Bluetooth opcional).
Design e Comunicação:
Comunicação via TTL/RS485 (padrão) e CAN (opcional).
Suporte a monitoramento via aplicativo móvel (Bluetooth opcional).
Dimensões: 187 x 133 x 72 mm.
Peso: 1,2 kg.
Grau de Proteção: IP32.
Faixa de Temperatura de Operação: -35°C a 65°C.
Benefícios:
Facilidade de Instalação: Design compacto e interface amigável.
Proteção Completa: Mecanismo integrado de proteção contra sobrecarga, sobretemperatura e curtos-circuitos.
Operação Silenciosa: Resfriamento natural sem a necessidade de ventiladores.
Ideal para aplicações off-grid, o Controlador MPPT SUN21 Shiner é uma escolha confiável e eficiente para quem busca maior desempenho e proteção em sistemas solares fotovoltaicos.
Usos mais comuns
- Sistemas fotovoltaicos de pequeno porte em geral;
- Eletrificação de casas, sítios e fazendas distantes da rede elétrica;
- Equipamentos de internet e telefonia rural;
- Iluminação de vias públicas e iluminação residencial;
- Sistemas de emergência;
- Sinalização marítima, de estradas e ferrovias;
- Telecomunicações em geral

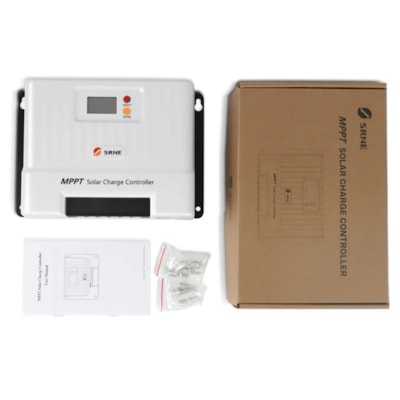

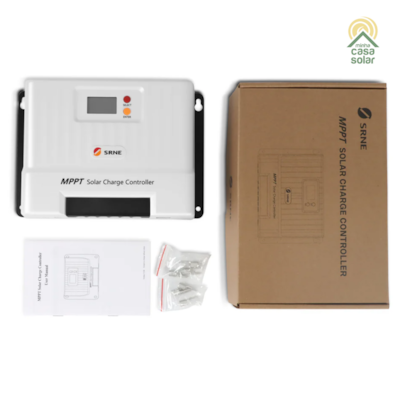

Itens inclusos
Controlador de carga 30A (12V/24V) MPPT – 30A SRNE - Shiner 2430
Manual de instruções
Download
Perguntas Frequentes
Quantos paineis podem ser utilizados com este controlador?
Este controlador permite o uso de um arranjo de módulos fotovoltaicos com potência somada de até 400W para saída em 12Vcc ou de até 800W para saída em 24Vcc. A tensão (medida em Volts) dos paineis deve ser de até 100Vcc. Para ver a lista completa de módulos fotovoltaicos disponíveis na Minha Casa Solar, clique aqui.
Como é feita a instalação?

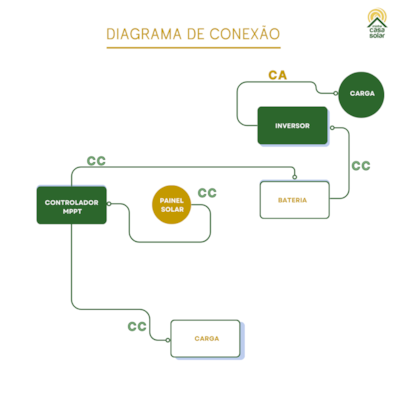

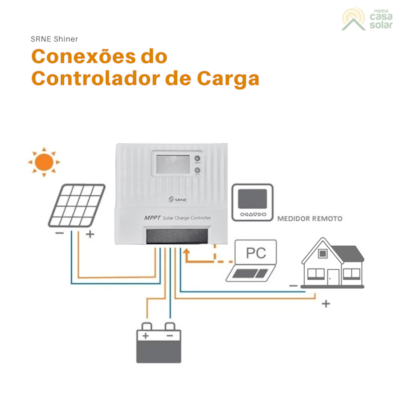

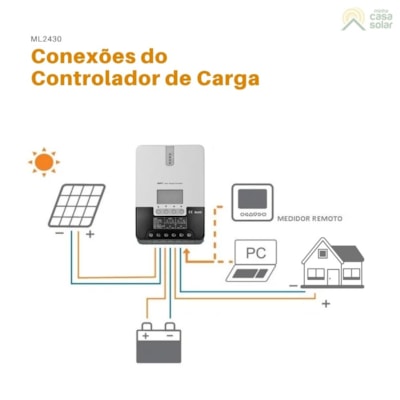

O primeiro passo é cobrir os paineis fotovoltaicos para que eles não produzam eletricidade. Em seguida, conectar as placas fotovoltaicas entre si e conectá-las ao controlador de carga. Posteriormente, as baterias devem ser conectadas entre si e ao controlador de carga e descarga.
As baterias devem ficar o mais próximo possível do controlador, em geral, entre 30 cm e 01 metro. Por último, podem ser ligados os equipamentos na saída do controlador de carga. Para verificar mais detalhes sobre a realização de conexões em 12Vcc e em 24Vcc, entre em contato com a nossa equipe.
Caso os equipamentos utilizados funcionem em 110Vca ou 220Vca será necessário adquirir um inversor de tensão adequado. Para ver a lista completa de inversores da Minha Casa Solar, clique aqui.
O controlador de carga deve ficar em local seco, protegido e ventilado. Nunca instale o controlador em locais úmidos. Ele aquece quando está em funcionamento, por isso deve ser fixado em uma superfície não inflamável. Para evitar mau contato, os parafusos dos conectores devem ficar bem apertados. O controlador de carga não necessita de cuidados especiais. Antes da instalação, recomendamos ler atentamente o manual de instruções que acompanha o produto.
Acessórios Recomendados
- Painel Solar Fotovoltaico – em acordo com a tabela acima. Clique aqui para visitar a sessão de Paineis Fotovoltaicos.
- Bateria estacionária – para armazenar a energia do painel. Clique aqui para visitar a sessão de Baterias Estacionárias.
- Inversor de tensão - caso os equipamentos ligados à bateria/acumulador funcionem em 127Vca ou 220Vca. Clique aqui para visitar a sessão de Inversores.
- Cabos elétricos - para conexão dos equipamentos. Clique aqui para visitar a sessão de Acessórios de Instalação.
- Suportes para fixação dos paineis fotovoltaicos - Clique aqui para visitar a sessão de Estruturas para Montagem
