Sobre o Produto
Controlador de carga 12/24V 60A SUN21 PWM, compatível com baterias de lítio e chumbo-ácido, com gestão eficiente das cargas. Permite controle da saída, incluindo liga/desliga, função luz noturna e temporizador programável. Suporta até 1800W em 24V e 900W em 12V, garantindo operação estável e segura.
Benefícios do Controlador de Carga 60A 12V/24V PWM SUN21 - CCS-P6024

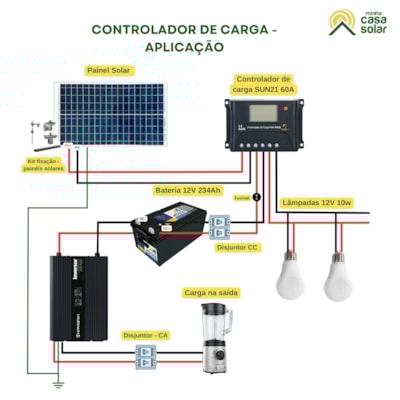

Pode ser aplicado para iluminação de casas, chácaras ou sítios, cercas elétricas, câmeras, roteadores, carregamento de baterias para energia de backup, entre outros. |
Tecnologia barata e eficiente, compatível com as baterias de lítio e chumbo-ácido (selada, gel e aberta). |
Design profissional, estrutura em plástico rígido com grandes dissipadores de metal. Componentes resistentes à umidade. |
Permite até 17 modos de personalização, adaptando-se facilmente à sua necessidade. |
Conta com registro ativo no INMETRO e grau de proteção IP30 e possui 1 ano de garantia diretamente com a Minha Casa Solar. |
O controlador utiliza a tecnologia PWM*, garantindo bom desempenho sem elevar os custos do sistema. Além disso, sua ampla compatibilidade com baterias de lítio (incluindo LiFePO4) e chumbo-ácido nas versões selada, gel e aberta permite que ele seja integrado com facilidade a diferentes projetos, desde sistemas simples até instalações mais exigentes.
*O que é a tecnologia PWM?
A tecnologia PWM é um jeito inteligente de controlar a carga da bateria.
Em vez de mandar energia direto o tempo todo, o controlador “liga e desliga” bem rápido, como se fosse um botão automático. Fazendo isso, ele envia só a quantidade certa de energia, evitando que a bateria sobrecarregue, danifique ou descarregue demais.

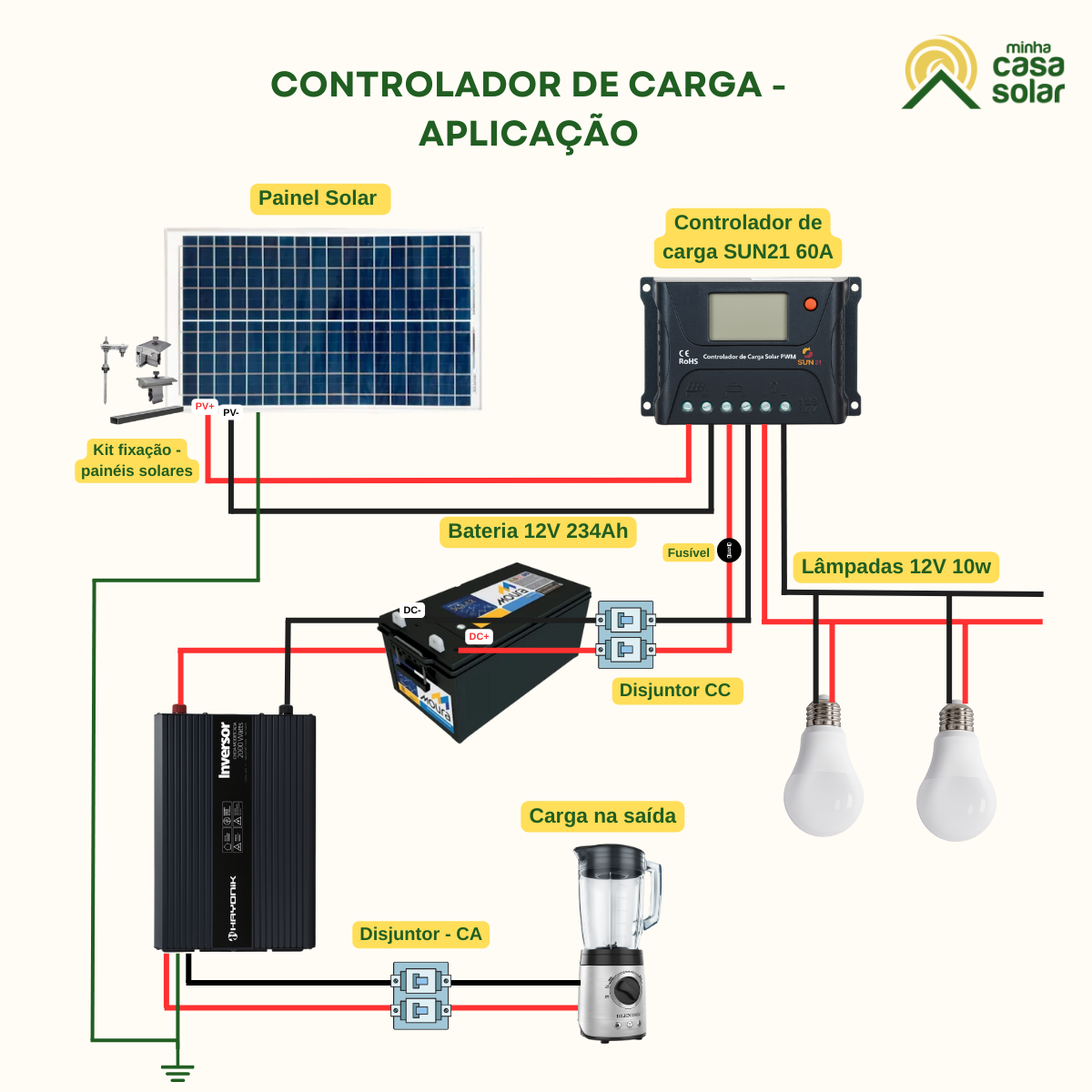

Pode ser aplicado para iluminação de casas, chácaras e sítios, garantindo energia estável mesmo em locais isolados. Também é ideal para cercas elétricas, câmeras de segurança, roteadores, sistemas de monitoramento e pequenas automações.
Além disso, pode ser utilizado para o carregamento de baterias utilizadas em kits de energia de backup, fornecendo autonomia durante quedas de energia ou em regiões sem rede elétrica.
Com registro ativo no INMETRO, o equipamento atende aos padrões oficiais de segurança e desempenho. O grau de proteção IP30 reforça essa segurança ao oferecer proteção contra umidade e poeira, aumentando a durabilidade e a vida útil do controlador.
Com peso de apenas 0,65 kg e dimensões de 190 × 128 × 54 mm, oferece excelente portabilidade e adaptação em qualquer instalação.

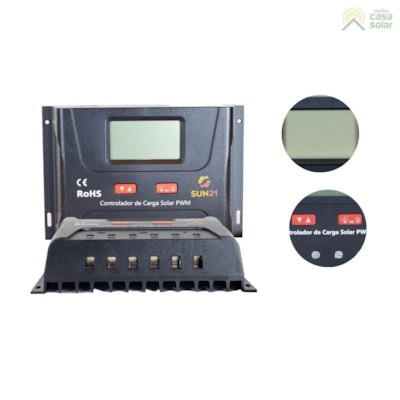

O visual foi projetado para entregar praticidade, tanto no design quanto no uso. As cores discretas e a disposição dos botões contribuem para um equipamento mais organizado e agradável, enquanto sua estrutura garante resistência mecânica. O display de fácil visualização facilita o monitoramento das funções, tornando a operação simples mesmo para quem não é técnico.

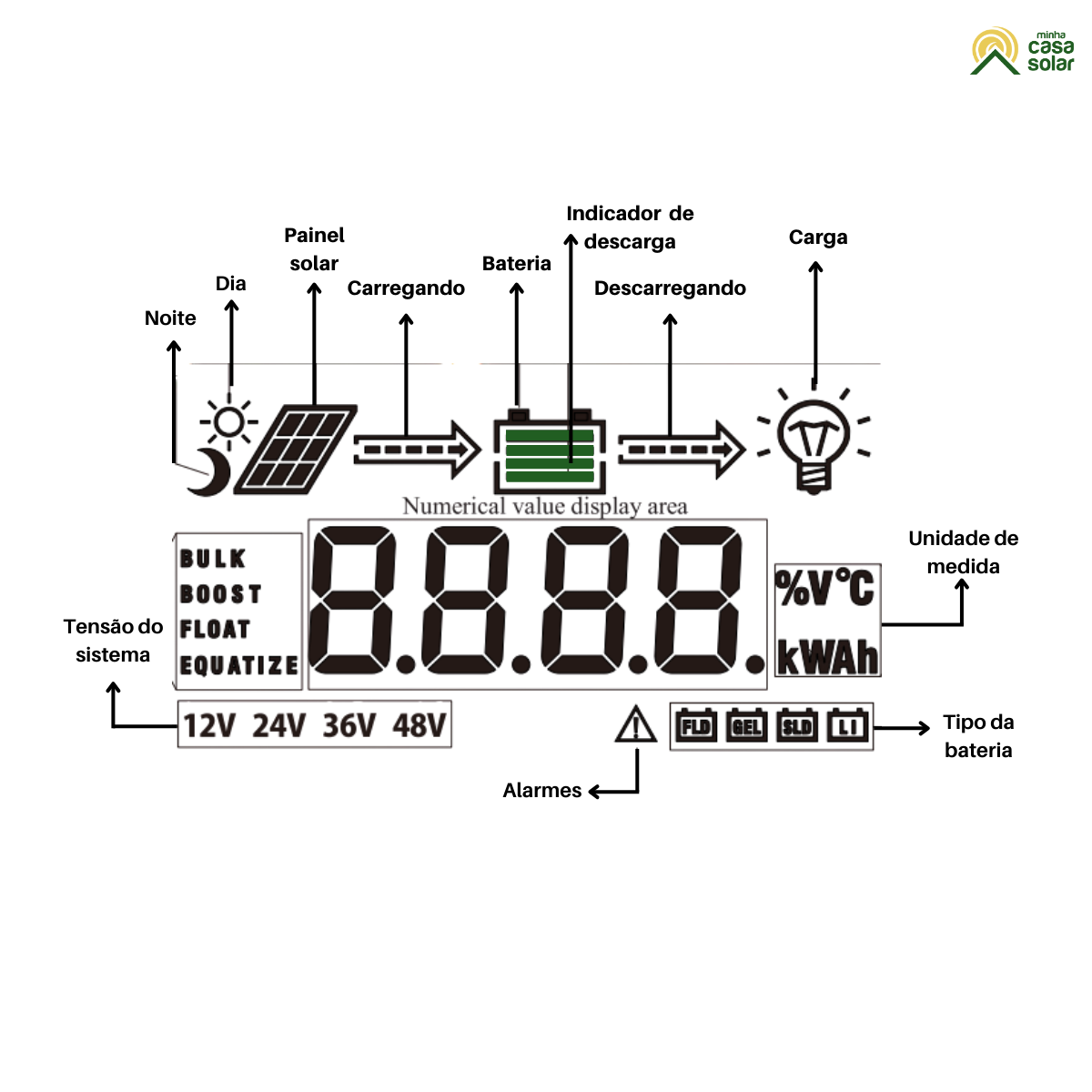

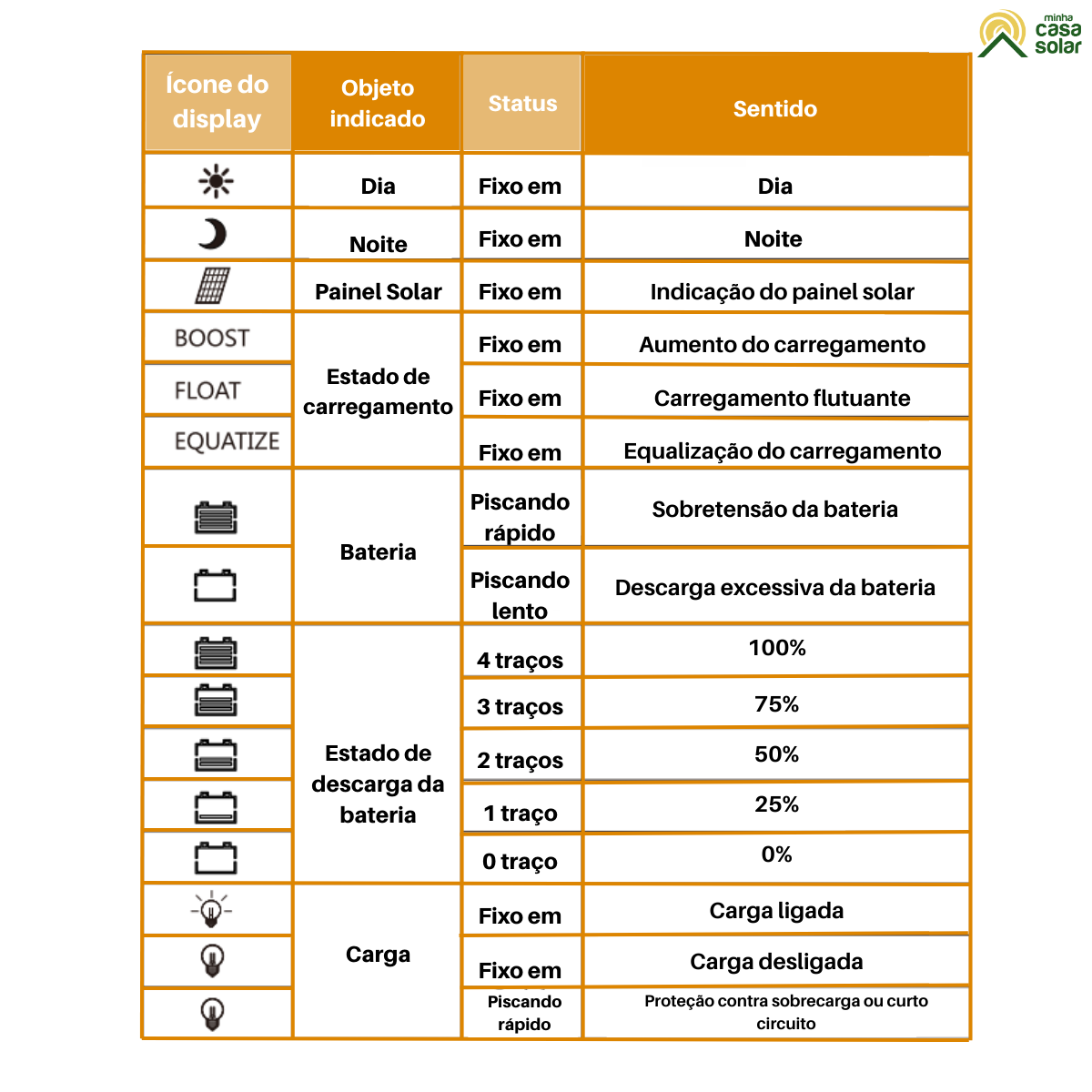

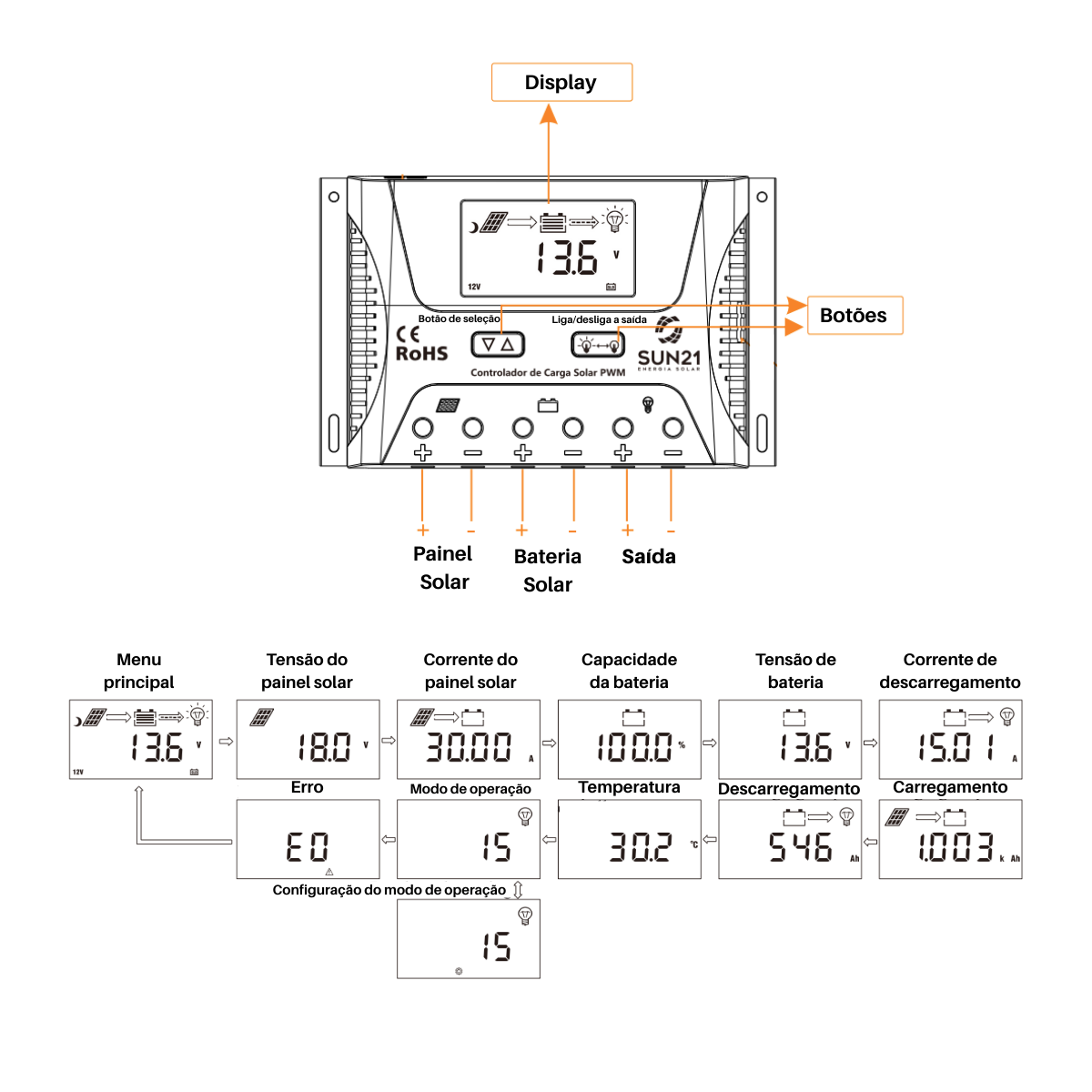

Veja nas imagens abaixo os ícones e as telas de exibição no display e descubra seus significados!

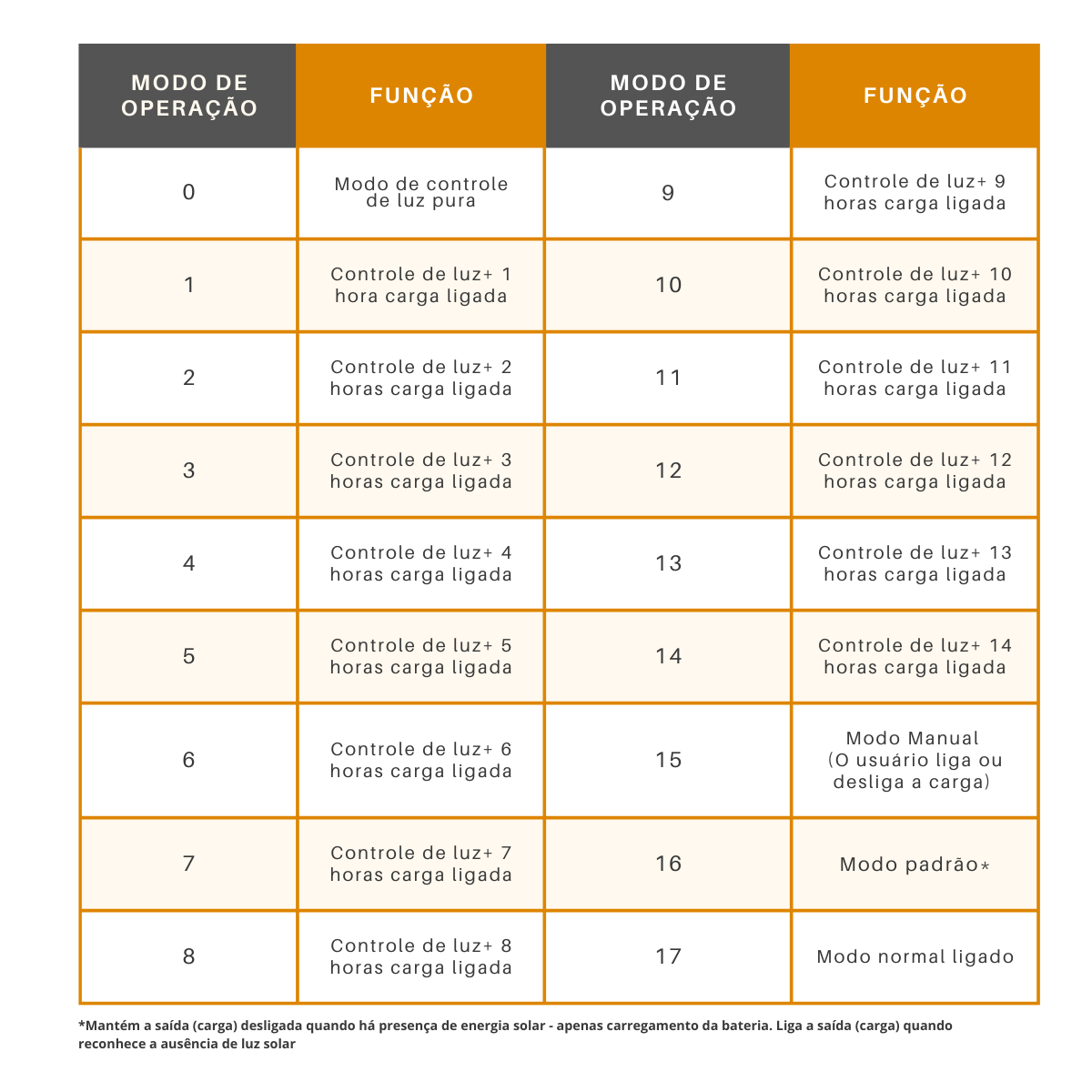

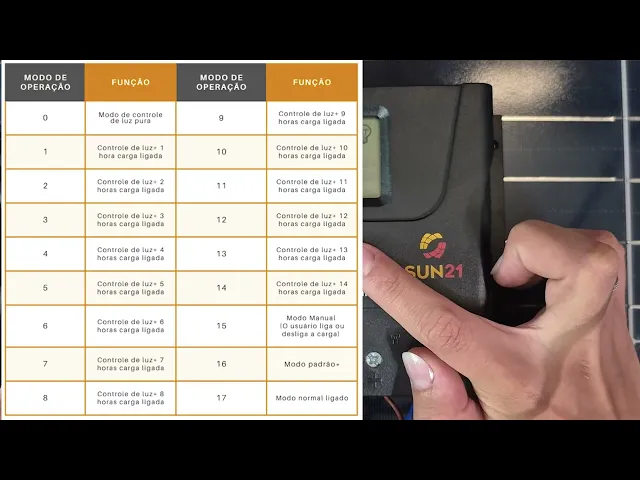

Com até 17 modos de configuração, o controlador permite ajustar a operação de acordo com a necessidade de cada sistema, seja para proteger a bateria, otimizar cargas ou adaptar o funcionamento a horários específicos. Essa flexibilidade garante maior eficiência e personalização do desempenho. Observe abaixo os modos em que você pode configurar o seu controlador!

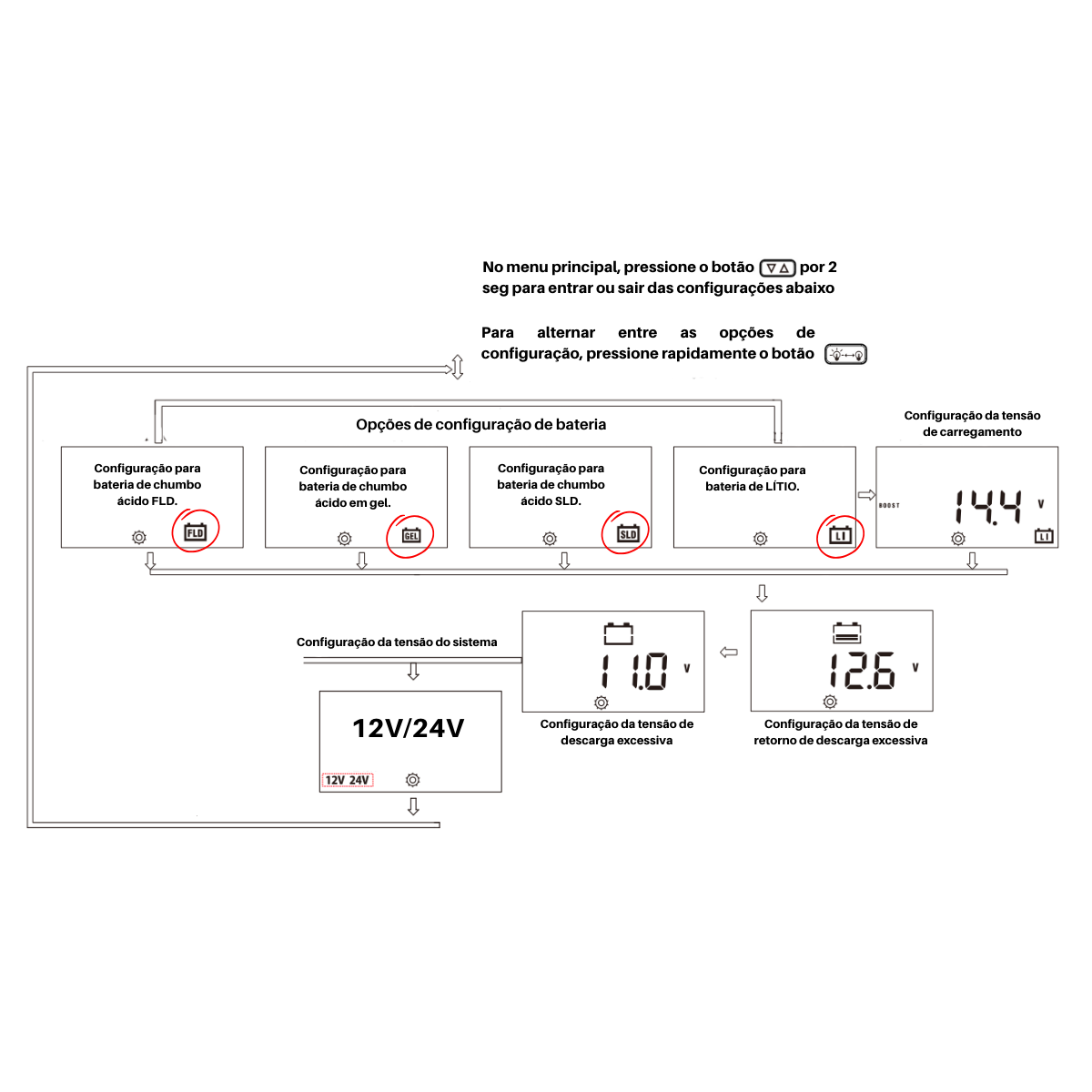

Para acessar e ajustar as configurações é bem simples:
- Pressione o botão de seleção com cliques rápidos até que o número 16 (ou o número atual) apareça no display.
- Pressione o botão de seleção por 2 segundos até que o número 16 (ou o número atual) comece a piscar.
- Use o botão liga/desliga da saída para entrar no menu de “modo de operação”.
- Depois, escolha a configuração desejada usando cliques rápidos no botão de seleção.
- Para finalizar, pressione novamente o botão de seleção por 2 segundos para salvar e concluir o processo.
Obs.: se o botão de seleção não for pressionado após a escolha, o parâmetro não será salvo e as configurações serão perdidas.

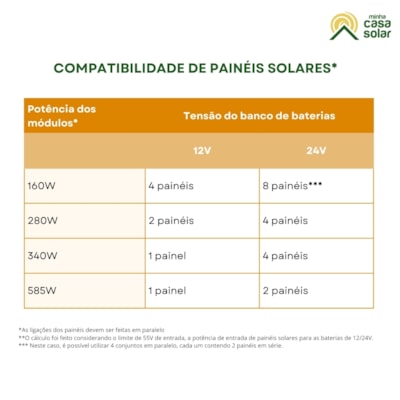

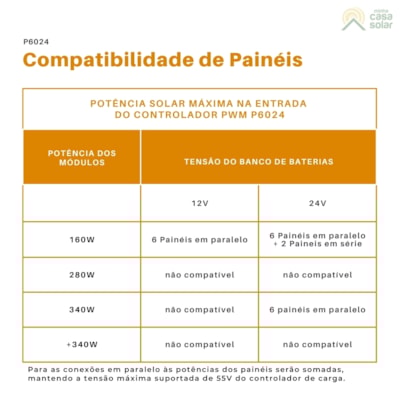

O equipamento oferece ótima capacidade elétrica, suportando até 1800W em sistemas de 24V e 900W em 12V. Essa potência se refere à entrada dos painéis solares, permitindo que o controlador receba essa carga de forma segura e estável, mesmo em sistemas que demandam maior geração.
O controlador conta com 1 ano de garantia contra defeitos de fabricação diretamente com a Minha Casa Solar. Isso assegura atendimento rápido pela nossa equipe de pós vendas, suporte especializado e tranquilidade no uso do seu produto.
Perguntas Frequentes
1.Por que devo usar um controlador de carga ao invés de ligar o meu painel diretamente na bateria?
Você não pode ligar um painel solar diretamente na bateria porque o painel não controla a quantidade de energia que entrega. Em dias de sol forte, ele pode enviar tensão e corrente acima do limite seguro da bateria, causando superaquecimento, estufamento, danos internos e até risco real de incêndio! O controlador ajusta a tensão dos painéis para a tensão de carregamento (segura) da bateria.
2.Qual é o erro E3 que aparece no meu display?
O erro E3 indica aviso de subtensão, ou seja, a bateria está com tensão muito baixa e precisa ser recarregada para evitar danos.
Abaixo deixo a tabela completa com todos os erros para consulta:
Erro exibido | Erro correspondente |
E0 | Sem erros |
E1 | Descarga excessiva da bateria |
E2 | Sobretensão da bateria |
E3 | Aviso de subtensão |
E4 | Curto circuito de carga |
E5 | Temperatura interna do controlador elevada |
E8 | Corrente de carregamento muito alta |
E10 | Tensão de entrada do painel solar alta |
3.Como faço para acessar as configurações no meu controlador de carga?
Para realizar qualquer configuração no seu controlador, é muito simples! Quando o modo de carregamento for exibido, pressione por um tempo (aproximadamente 2 segundos) o botão de seleção. Após isso, pressione o botão que liga/desliga a saída em cliques rápidos para ajustar o parâmetro de acordo com o desejado. Depois de selecionar o parâmetro desejado, pressione novamente por um tempo o botão de seleção para salvar suas configurações.
4.Por que o ícone do sol não acende no controlador, mesmo com o ícone do painel solar ativo, e por que não há saída mesmo com a bateria em tensão normal?
Isso acontece quando o sistema entra em um modo de proteção temporária. O controlador detecta alguma condição que impede a saída imediata e, por isso, desliga a carga. A saída será ligada automaticamente após 10 minutos.
Abaixo está uma tabela com as dúvidas mais frequentes para ajudar na identificação rápida de problemas/soluções no seu controlador.
Sintomas | Causas e Soluções |
A tela LCD não acende | Verifique se a bateria está conectada corretamente. |
Exibição incompleta ou sem atualização no LCD | Verifique se a temperatura ambiente está muito baixa e se o visor volta ao normal quando a temperatura aumenta. |
Sem carregamento mesmo com luz solar presente | Verifique se o painel solar está conectado corretamente e com bom contato. Verifique se a tensão do painel solar não está abaixo da tensão da bateria. |
O ícone do sol não acende, mas o ícone do painel acende. A tensão da bateria é normal, mas não há saída. | A carga será ligada automaticamente após 10 minutos (valor definido pelo usuário). |
O ícone da bateria pisca rapidamente e não há saída. | Sobretensão do sistema. Verifique se a tensão da bateria está muito alta. |
O ícone da bateria pisca lentamente e não há saída. | A bateria está excessivamente descarregada e voltará ao normal após recarga adequada. |
O ícone de carga pisca rapidamente e não há saída. | A carga excede o valor nominal ou está em curto-circuito. Após corrigir o problema, mantenha pressionado o botão por alguns segundos ou aguarde até que o sistema recupere automaticamente. |
O ícone de carga e o círculo ao redor permanecem acesos, e não há saída. | Verifique se o dispositivo conectado à carga está ligado corretamente e com boa conexão. |
Outros sintomas | Verifique se toda a fiação está firme e confiável, e se a tensão do sistema está sendo reconhecida corretamente. |
5.O que invalida a garantia?
• Utilização ou instalação incorreta;
• Modificações ou reparos por técnicos não autorizados;
• Instalação em ambiente inadequado;
• Corrente ou tensão excessiva;
• Entre outras condições que invalidam a garantia.
Acessórios recomendados (Não Inclusos)
Painel Solar: captura a luz do sol e a converte em energia elétrica, sendo ligado diretamente no seu controlador, carregando a bateria de forma sustentável e autônoma, garantindo recarga mesmo em locais sem rede elétrica.
Inversor: converte a energia da bateria de lítio em corrente alternada (110V/220V), permitindo alimentar diversos equipamentos e eletrodomésticos.
Cabos solar: eles asseguram a transferência eficiente da energia entre o painel, a bateria e o inversor. Entre na seção de cabos elétricos do site e adquira os melhores cabos do mercado, com mínima perda e máxima segurança. Lembre-se: O uso de cabos adequados e de qualidade é essencial para garantir a performance e a durabilidade do sistema!
Cabos e terminais elétricos: garantem ligações firmes, seguras e com baixa resistência elétrica, evitando aquecimento e perda de energia. Os cabos de boa qualidade são essenciais para conduzir a corrente sem quedas de tensão, enquanto os terminais asseguram conexões estáveis. Juntos, são indispensáveis para manter a integridade das ligações da bateria de lítio e de todos os demais componentes do sistema.
Estruturas de fixação: permitem instalar os painéis solares em diferentes tipos de telhado, garantindo resistência contra o vento e a orientação/inclinação adequada para melhorar a captação da energia do Sol.
