Apresentação
O controlador de carga de 30A PWM carrega baterias em 12V ou 24V. Suporta até 2 painéis de 150W com baterias em 12V ou 24V. Possui excelente custo-benefício para uso eventual e moderado. Ideal para atividades que dispensam uso 24h, com instalação abrigada em local bem ventilado. Utilizado para eletrificação rural básica, veículos e embarcações, além de sobressalente de uso temporário. Conta com 03 meses de garantia contra defeitos de fabricação.
| Excelente relação custo-benefício para aplicações de uso eventual e moderado; |
| Suporta até 2 painéis de 150W com baterias em 12V ou 24V; |
| Ideal para eletrificação rural básica com utilização eventual em residências, ranchos e sítios; |
| Muito utilizado em locais remotos para atividades recreativas, como: camping, trilha, motorhome, trailer, embarcações e outras aplicações de mobilidade com uso eventual; |
| Excelente alternativa como sobressalente temporário em aplicações que requerem alta disponibilidade; |
| Indicado para ensaios e testes de funcionamento da energia solar com baterias; |
| Possui 02 saídas USB para carregar celulares, tablets e outros dispositivos eletrônicos; |
| Conta com suporte técnico da Minha Casa Solar para orientações de instalação e configuração. |
A principal função do controlador CSP3024L é realizar e gerenciar o carregamento e descarregamento do banco de baterias, respeitando os limites de profundidade de descarga (DoD) para evitar danos à vida útil da mesma.
Atenção: Antes do primeiro uso, sempre configure a tensão mínima desejada para o seu banco de baterias de modo a prolongar a vida útil dos acumuladores.
Este controlador de carga PWM pode ser utilizado em sistemas Off-Grid com banco de baterias em 12Vcc ou 24Vcc, com identificação automática. A tensão solar máxima é de 18V com baterias em 12V ou 36V com banco de baterias em 24V. A potência máxima dos painéis é de 360W para bancos de baterias em 12Vcc ou de até 720W para bancos de baterias em 24Vcc.

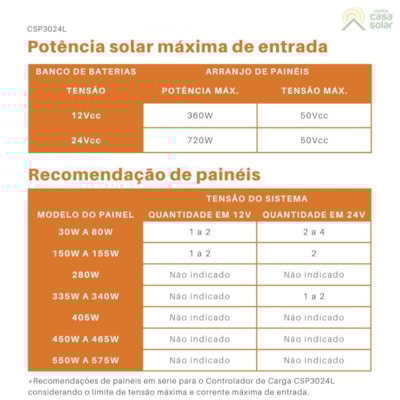

| Banco de baterias | Arranjo de painéis | |
| Tensão | Potencia máx. | Tensão máx. |
| 12Vcc | 360W | 50Vcc |
| 24Vcc | 720W | 50Vcc |
| Tensão do sistema | ||
| Modelo do painel | Quantidade em 12V | Quantidade em 24V |
| 30W a 80W | 1 a 2 | 2 a 4 |
| 150W a 155W | 1 a 2 | 2 |
| 280W | Não indicado | Não indicado |
| 335W a 340W | Não indicado | 1 a 2 |
| 405W | Não indicado | Não indicado |
| 450W a 465W | Não indicado | Não indicado |
| 550W a 575W | Não indicado | Não indicado |
*Recomendações de painéis em série para o Controlador de Carga CSP3024L, considerando o limite de tensão máxima e corrente máxima de entrada.
Este controlador PWM é compatível com 03 tipos de baterias de chumbo-ácido: selada (B01), gel (B02) e aberta (B03). Conta com recursos de segurança, como proteção contra curto-circuito, sobrecarga, circuito aberto e corrente reversa.
O controlador de carga 30A controla a flutuação de carga e oferece função de corte por mínima tensão, que desliga a saída automaticamente quando a bateria está com pouca carga 10,7V/21,4V, religando novamente quando a bateria atinge 12,6V/25,2V. Essa ação preventiva evita danos que podem reduzir severamente a vida útil da bateria.
O controlador de carga CSP3024L é indicado para sistemas com baterias (Off-Grid) com uso eventual e moderado. Requer instalação em local abrigado e bem ventilado, sendo ideal para aplicações que dispensam uso contínuo, como residências, ranchos e sítios utilizados nos finais de semana. Pode ser utilizado também em veículos e embarcações particulares de uso recreativo, como: motorhomes, trailers, barcos e outras aplicações de mobilidade. Também pode ser utilizado como sobressalente temporário em aplicações que requerem alta disponibilidade de eletricidade.

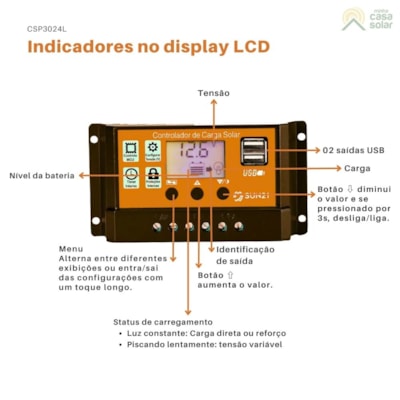

O controlador de carga PWM de 30A tem 02 saídas USB que pode ser utilizada para carregar smartphones, tablets e demais dispositivos móveis com 5V/3A. Também é equipado um grande display LCD com idioma em inglês e 03 botões de navegação que permitem fácil ajuste dos parâmetros do sistema fotovoltaico.
Este controlador PWM é uma das alternativas mais econômicas do mercado para controlar a carga e descarga de baterias. Além disso, inclui manual de instruções em português, conta com assistência técnica da Minha Casa Solar e suporte para orientação técnica na instalação e configuração. Possui 03 meses de garantia contra defeitos de fabricação.
Sobre a marca
A linha de produtos SUN21 inclui soluções de energia fotovoltaica para sistemas On-Grid, Off-Grid e Híbridos, além de bombeamento solar de água e soluções de mobilidade elétrica veicular. É uma marca comercializada exclusivamente pela Minha Casa Solar, composta por produtos de alta qualidade, com excelente relação custo-benefício e desempenho otimizado para atender as necessidades do consumidor brasileiro.

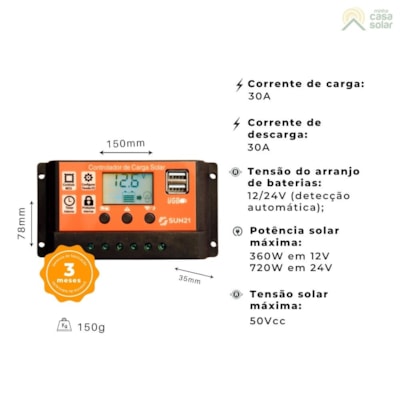

Especificações
• Tensão da bateria: 12V/24V (detecção automática)
• Corrente de carga: 30A
• Corrente de descarga: 30A
• Tensão máxima de entrada:<50v < pan>
• Potência solar máxima: 360W em 12V | 720W em 24V
• Tipo de bateria: chumbo-ácida selada (B01), gel (B02) e aberta (B03)
• Flutuação de carga: 13,7V em 12V | 27,4V em 24V
• Tensão de descarga: 10,7V em 12V | 21,4V em 24V
• Tensão de recuperação: 12,6V em 12V | 25,2V em 24V
• Saída USB: 5V/3A
• Consumo próprio:<10ma < pan>
• Temperatura de operação: - 35 ~ +60 ºC
• Dimensões: 150 x 78 x 35mm
• Peso: 150g
• Garantia: 03 meses contra defeitos de fabricação.
Usos Mais Comuns
Usos mais comuns em sistemas Off-Grid para:
• Eletrificação rural básica em casas, sítios e fazendas distantes da rede elétrica;
• Equipamentos de internet e telefonia rural;
• Telecomunicações em geral;
• Aplicações de mobilidade em veículos e embarcações, como motorhome, trailer, van, caminhão, food truck, barco e lancha.
Acessórios
• Painel solar para capturar a radiação solar e produzir energia elétrica. Veja a sessão de painéis solares.
• Bateria estacionária para armazenar a energia captada/gerada pelo painel. Quando não há radiação solar, as baterias fornecem a energia armazenada, mantendo os equipamentos ativos. Visite a sessão de baterias.
• Cabos elétricos para conexão dos equipamentos. Confira a sessão de conectores e cabos fotovoltaicos.
• Suporte de fixação para instalar o painel fotovoltaico de modo seguro. Acesse a sessão de suporte para fixação de placas solares.
Itens Inclusos

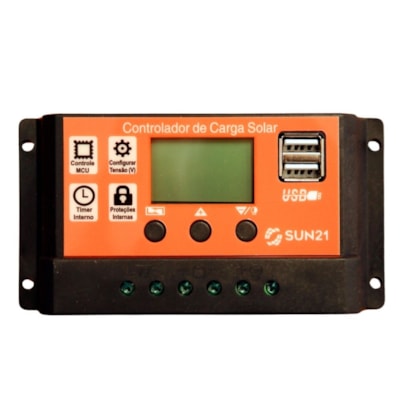

1 Controlador de Carga PWM 30A com tensão 12/24V, modelo CSP3024 L da SUN21.
1 Manual de instruções em português.
Garantia
Esse Controlador de Carga PWM do modelo CSP3024L conta com 03 meses de garantia contra defeitos de fabricação, além de suporte técnico especializado e assistência técnica oferecidos diretamente pela Minha Casa Solar.
Como acionar a garantia?
Se identificar algum vício no produto após o prazo de 7 (sete) dias corridos, porém dentro do prazo de garantia do fabricante, deverá ser solicitado a avaliação da garantia com a Deye. Abra um chamado ou entre em contato pelo número: (31) 3517-9069.
Caso tenha dificuldade no processo de solicitar a avaliação, conte com a ajuda do nosso suporte técnico.
O que invalida a garantia?
• Utilização ou instalação incorreta;
• Modificações ou reparos por técnicos não autorizados;
• Instalação em ambiente inadequado;
• Corrente ou tensão excessiva;
• Entre outras condições que invalidam a garantia.
