Apresentação
O LS2024E é um robusto controlador solar de 20A, ideal para sistemas isolados de pequeno porte. Controla o carregamento de bancos de baterias em 12V ou 24V e conta com 02 anos de garantia.

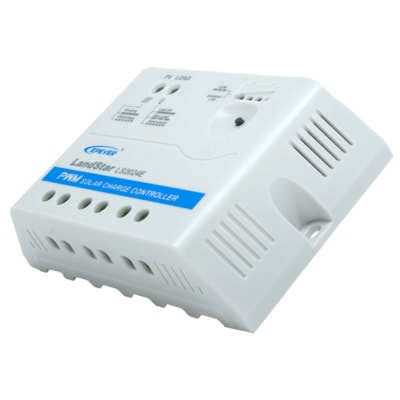

O controlador de carga e descarga de baterias de 20A da série LS-E funciona como uma central elétrica do sistema solar fotovoltaico. Opera em sistemas fotovoltaicos em 12Vcc ou em 24Vcc, com detecção automática e possui interface intuitiva com indicadores LED. Conta com botão liga/desliga da saída 12V/24Vcc e possui componentes robustos que asseguram longa vida útil.
O LS2024E controla carga/flutuação da bateria e possui a função de corte por mínima tensão, que desliga a saída automaticamente quando a bateria está com pouca carga (11,1/22,2Vcc), religando novamente quando a bateria atinge 12,6/25,2Vcc. Essa função evita danos que podem reduzir drasticamente a vida útil da bateria.

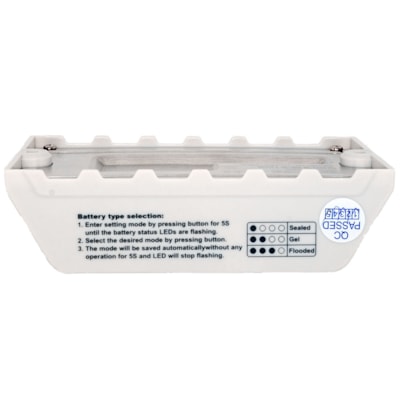

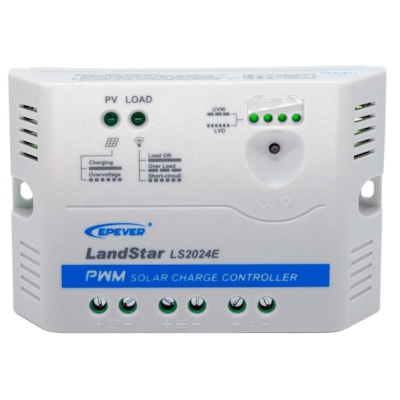

O controlador de carga e descarga LS2024E é próprio para baterias do tipo chumbo-ácidas seladas, gel e abertas em sistemas fotovoltaicos que funcionem em 12Vcc ou 24Vcc. É equipado com 06 LEDs que indicam o nível de carga das baterias, se há geração de energia pelos módulos e o status da saída 12V/24V (ligado/desligado).
O controlador de cargas LS2024E possui garantia de 02 anos contra defeitos de fabricação e assistência técnica no Brasil. A EP Solar é especializada na fabricação de controladores de carga com as tecnologias MPPT e PWM e também acessórios para energias renováveis.
USOS MAIS COMUNS
ITENS INCLUSOS
ACESSÓRIOS RECOMENDADOS (NÃO INCLUSOS)
DÚVIDAS COMUNS
Quantos painéis podem ser utilizados com este controlador?
Este controlador de carga pode ser utilizado em sistemas fotovoltaicos em 12Vcc ou 24Vcc em que a corrente de carga máxima é de 20A. Para ver a lista completa de módulos fotovoltaicos disponível na Minha Casa Solar, clique Aqui.
Como é feita a instalação?
O primeiro passo é cobrir os painéis fotovoltaicos para que eles não produzam eletricidade. Em seguida, conectar as placas fotovoltaicas entre si e conecta-las ao controlador de carga. Posteriormente, as baterias devem ser conectadas entre si e ao controlador de carga e descarga. As baterias devem ficar o mais próximo possível do controlador, em geral, entre 30 cm e 01 metro. Por último, podem ser ligados os equipamentos na saída do controlador de carga. Para verificar mais detalhes sobre a realização de conexões em 12Vcc e em 24Vcc, entre em contato com a nossa equipe. Caso os equipamentos utilizados funcionem em 110Vca ou 220Vca será necessário adquirir um inversor de tensão adequado. Para ver a lista completa de inversores da Minha Casa Solar, clique Aqui. O inversor deve ser conectado aos terminais da bateria utilizando-se um fusível de proteção e os equipamentos 110Vca/220Vca devem ser ligados na saída do inversor. Durante a instalação é preciso atenção à polaridade das ligações. Utilize como referência cabos vermelhos para positivo e cabos pretos para negativo.
O controlador de carga deve ficar em local seco, protegido e ventilado. Nunca instale o controlador em locais húmidos. Ele aquece quando está em funcionamento, por isso deve ser fixado em uma superfície não inflamável. Para evitar mau contato, os parafusos dos conectores devem ficar bem apertados. O controlador de carga não necessita de cuidados especiais. Antes da instalação, recomendamos ler atentamente o manual de instruções que acompanha o produto.
ESPECIFICAÇÕES DO PRODUTO
*Tabela com valores aproximados de caráter meramente informativo. Em caso de dúvidas, verificar o manual do fabricante dos módulos e do controlador.
O controlador de carga e descarga de baterias de 20A da série LS-E funciona como uma central elétrica do sistema solar fotovoltaico. Opera em sistemas fotovoltaicos em 12Vcc ou em 24Vcc, com detecção automática e possui interface intuitiva com indicadores LED. Conta com botão liga/desliga da saída 12V/24Vcc e possui componentes robustos que asseguram longa vida útil.
O LS2024E controla carga/flutuação da bateria e possui a função de corte por mínima tensão, que desliga a saída automaticamente quando a bateria está com pouca carga (11,1/22,2Vcc), religando novamente quando a bateria atinge 12,6/25,2Vcc. Essa função evita danos que podem reduzir drasticamente a vida útil da bateria.
O controlador de carga e descarga LS2024E é próprio para baterias do tipo chumbo-ácidas seladas, gel e abertas em sistemas fotovoltaicos que funcionem em 12Vcc ou 24Vcc. É equipado com 06 LEDs que indicam o nível de carga das baterias, se há geração de energia pelos módulos e o status da saída 12V/24V (ligado/desligado).
O controlador de cargas LS2024E possui garantia de 02 anos contra defeitos de fabricação e assistência técnica no Brasil. A EP Solar é especializada na fabricação de controladores de carga com as tecnologias MPPT e PWM e também acessórios para energias renováveis.
USOS MAIS COMUNS
- Sistemas fotovoltaicos de pequeno porte em geral
- Eletrificação de casas, sítios e fazendas distantes da rede elétrica
- Equipamentos de internet e telefonia rural
- Iluminação de vias públicas e iluminação residencial
- Sistemas de emergência
- Sinalização marítima, de estradas e ferrovias
- Telecomunicações em geral
ITENS INCLUSOS
- Controlador de carga solar de 20A (12V/24V) com timer programável EP Solar – LS2024E
- Manual de instruções em inglês
ACESSÓRIOS RECOMENDADOS (NÃO INCLUSOS)
- Painel Solar Fotovoltaico – em acordo com a tabela acima. Clique Aqui para visitar a sessão de Painéis Fotovoltaicos.
- Bateria estacionária – para armazenar a energia do painel. Clique Aqui para visitar a sessão de Baterias Estacionárias.
- Inversor de tensão - caso os equipamentos ligados à bateria/acumulador funcionem em 127Vca ou 220Vca. Clique Aqui para visitar a sessão de Inversores.
- Cabos elétricos - para conexão dos equipamentos. Clique Aqui para visitar a sessão de Acessórios de Instalação.
- Suportes para fixação dos painéis fotovoltaicos - Clique Aqui para visitar a sessão de Estruturas para Montagem.
- Interfaces de monitoramento - Acessórios para acesso remoto à informações e configurações do sistema. Clique Aqui para visistar a sessão de Interfaces.
DÚVIDAS COMUNS
Quantos painéis podem ser utilizados com este controlador?
Este controlador de carga pode ser utilizado em sistemas fotovoltaicos em 12Vcc ou 24Vcc em que a corrente de carga máxima é de 20A. Para ver a lista completa de módulos fotovoltaicos disponível na Minha Casa Solar, clique Aqui.
Como é feita a instalação?
O primeiro passo é cobrir os painéis fotovoltaicos para que eles não produzam eletricidade. Em seguida, conectar as placas fotovoltaicas entre si e conecta-las ao controlador de carga. Posteriormente, as baterias devem ser conectadas entre si e ao controlador de carga e descarga. As baterias devem ficar o mais próximo possível do controlador, em geral, entre 30 cm e 01 metro. Por último, podem ser ligados os equipamentos na saída do controlador de carga. Para verificar mais detalhes sobre a realização de conexões em 12Vcc e em 24Vcc, entre em contato com a nossa equipe. Caso os equipamentos utilizados funcionem em 110Vca ou 220Vca será necessário adquirir um inversor de tensão adequado. Para ver a lista completa de inversores da Minha Casa Solar, clique Aqui. O inversor deve ser conectado aos terminais da bateria utilizando-se um fusível de proteção e os equipamentos 110Vca/220Vca devem ser ligados na saída do inversor. Durante a instalação é preciso atenção à polaridade das ligações. Utilize como referência cabos vermelhos para positivo e cabos pretos para negativo.
O controlador de carga deve ficar em local seco, protegido e ventilado. Nunca instale o controlador em locais húmidos. Ele aquece quando está em funcionamento, por isso deve ser fixado em uma superfície não inflamável. Para evitar mau contato, os parafusos dos conectores devem ficar bem apertados. O controlador de carga não necessita de cuidados especiais. Antes da instalação, recomendamos ler atentamente o manual de instruções que acompanha o produto.
ESPECIFICAÇÕES DO PRODUTO
- Tensão nominal: 12V/24V (reconhecimento automático)
- Corrente máxima de carga: 20A
- Corrente máxima na saída: 20A
- Bitola máxima do cabo elétrico: 04 mm²
- Dimensões:

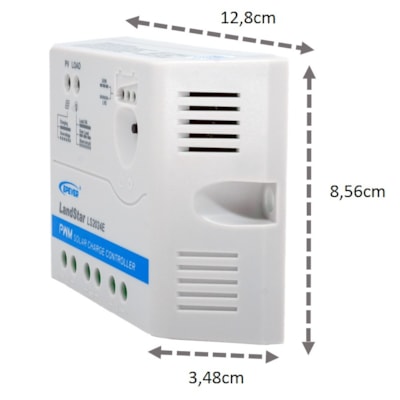

- Dimensões: 128 x 85,6 x 34,8 mm
- Faixa de temperatura ambiente: -35°C +55°C
- Umidade: menor ou igual a 95% (NC)
- Peso: 0,13Kg
- Garantia: 02 anos contra defeitos de fabricação
*Tabela com valores aproximados de caráter meramente informativo. Em caso de dúvidas, verificar o manual do fabricante dos módulos e do controlador.
Especificações
- Tensão nominal: 12V/24V (reconhecimento automático)
- Corrente máxima de carga: 20A
- Corrente máxima na saída: 20A
- Bitola máxima do cabo elétrico: 04 mm²
- Dimensões:
- Dimensões: 128 x 85,6 x 34,8 mm
- Faixa de temperatura ambiente: -35°C +55°C
- Umidade: menor ou igual a 95% (NC)
- Peso: 0,13Kg
- Garantia: 01 ano contra defeitos de fabricação
Downloads
Acessórios recomendados
- Painel Solar Fotovoltaico – em acordo com a tabela acima. Clique Aqui para visitar a sessão de Painéis Fotovoltaicos.
- Bateria estacionária – para armazenar a energia do painel. Clique Aqui para visitar a sessão de Baterias Estacionárias.
- Inversor de tensão - caso os equipamentos ligados à bateria/acumulador funcionem em 127Vca ou 220Vca. Clique Aqui para visitar a sessão de Inversores.
- Cabos elétricos - para conexão dos equipamentos. Clique Aqui para visitar a sessão de Acessórios de Instalação.
- Suportes para fixação dos painéis fotovoltaicos - Clique Aqui para visitar a sessão de Estruturas para Montagem.
- Interfaces de monitoramento - Acessórios para acesso remoto à informações e configurações do sistema. Clique Aqui para visistar a sessão de Interfaces.
Garantia
Os controladores de carga EP Solar possuem 02 anos de garantia contra defeitos de fabricação.
