Apresentação
O CCS-P2024 é um robusto controlador de carga de 20A, possui estrutura reforçada, display LCD e garantia de 01 ano contra defeitos de fabricação.
O controlador de carga e descarga de baterias de 20A da SUN21 funciona como uma central elétrica do sistema solar fotovoltaico. Funciona em sistemas fotovoltaicos em 12Vcc ou em 24Vcc (detecção automática) com baterias do tipo chumbo-ácidas seladas, gel e abertas. Possui uma estrutura reforçada em alumínio com grandes dissipadores de calor e componentes com resistência à ambientes com alta umidade. Controla carga/flutuação e possui a função de corte por mínima tensão, que desliga a saída automaticamente quando a bateria está com pouca carga 11,1Vcc, religando novamente quando a bateria atinge 12,6Vcc. Essa função evita danos que podem reduzir drasticamente a vida útil da bateria.
O controlador CCS-P2024 possui um display LCD com 01 botão para uma ampla programação do equipamento e visualização dos principais parâmetros do sistema, como a tensão e a corrente dos módulos fotovoltaicos e das baterias. Também permite a configuração da função de acendimento automático de iluminação ao anoitecer, ajuste do desligamento do sistema por baixa tensão das baterias e vários outros parâmetros.
COMO FUNCIONA
O CCS-P2024 possui uma estrutura robusta com grandes dissipadores para resfriamento e entrada USB's que podem ser utilizadas para carregamento de Celulares e Tablets.
O controlador de cargas CCS-P2024 possui garantia de 01 ano contra defeitos de fabricação e assistência técnica no Brasil. A linha de produtos SUN21 é fabricada pela Minha Casa Solar. Foi desenvolvida para atender as necessidades específicas do consumidor brasileiro e aliando alta qualidade com preço justo. Fundada em 2010, a Minha Casa Solar é um dos maiores distribuidores do Brasil de equipamentos para energia fotovoltaica. Conta com mais de 30.000 clientes de todas as regiões do país em ampla linha de produtos para energia solar fotovoltaica para aplicações isoladas da rede pública (Off-Grid) e conectadas à rede (Grid-Tie).
O controlador de cargas CCS-P2024 possui garantia de 01 ano contra defeitos de fabricação e assistência técnica no Brasil. A linha de produtos SUN21 é fabricada pela Minha Casa Solar. Foi desenvolvida para atender as necessidades específicas do consumidor brasileiro e aliando alta qualidade com preço justo. Fundada em 2010, a Minha Casa Solar é um dos maiores distribuidores do Brasil de equipamentos para energia fotovoltaica. Conta com mais de 30.000 clientes de todas as regiões do país em ampla linha de produtos para energia solar fotovoltaica para aplicações isoladas da rede pública (Off-Grid) e conectadas à rede (Grid-Tie).
Especificações
Tensão nominal: 12V/24V (reconhecimento automático)
Corrente solar máxima: 20A
Corrente máxima das cargas: 20A
Consumo próprio:<10ma (12v); <12ma (24v)< pan>
Bitola máxima do cabo elétrico: 8 mm²
Tensão máxima do banco de baterias: 35V
Faixa de temperatura ambiente: -25°C +55°C
Aterramento: Negativo
Umidade: =95% NC
Grau de proteção: IP30
Dimensões: 130 x 75 x 38 mm
Peso: 160g
Registro Inmetro: 005948/2021
Garantia: 01 ano

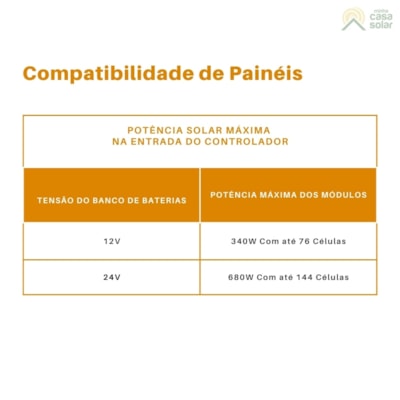

*Tabela com valores aproximados de caráter meramente informativo. Em caso de dúvidas, verificar o manual do fabricante dos módulos e do controlador.
Corrente solar máxima: 20A
Corrente máxima das cargas: 20A
Consumo próprio:<10ma (12v); <12ma (24v)< pan>
Bitola máxima do cabo elétrico: 8 mm²
Tensão máxima do banco de baterias: 35V
Faixa de temperatura ambiente: -25°C +55°C
Aterramento: Negativo
Umidade: =95% NC
Grau de proteção: IP30
Dimensões: 130 x 75 x 38 mm
Peso: 160g
Registro Inmetro: 005948/2021
Garantia: 01 ano
*Tabela com valores aproximados de caráter meramente informativo. Em caso de dúvidas, verificar o manual do fabricante dos módulos e do controlador.
Downloads
Acessórios Recomendados
Painel Solar Fotovoltaico – em acordo com a tabela acima. Clique Aqui para visitar a sessão de Painéis Fotovoltaicos.
Bateria estacionária – para armazenar a energia do painel. Clique Aqui para visitar a sessão de Baterias Estacionárias.
Inversor de tensão - caso os equipamentos ligados à bateria/acumulador funcionem em 127Vca ou 220Vca. Clique Aqui para visitar a sessão de Inversores.
Cabos elétricos - para conexão dos equipamentos. Clique Aqui para visitar a sessão de Acessórios de Instalação.
Suportes para fixação dos painéis fotovoltaicos - Clique Aqui para visitar a sessão de Estruturas para Montagem.
Itens inclusos
Controlador de carga solar de 20A (12V/24V) SUN21 – CCS-P2024
Manual de instruções em inglês
