Sobre o Produto
O controlador de carga MPPT com incríveis 100A para carregar banco de baterias em 12V, 24V, 36V ou 48V, com potência solar de 1320W a 5280W. Permite paralelismo com até 10 controladores. É ideal para sistemas Off-Grid profissionais em fazendas, indústrias e agropecuárias. Conta com a confiabilidade da SRNE, além de 03 anos de garantia contra defeitos.

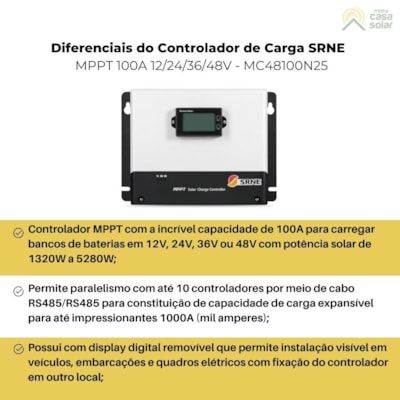

Diferenciais do Controlador de Carga MC48100N25
| Controlador MPPT com a excelente capacidade de 100A para carregar bancos de baterias em 12V, 24V, 36V ou 48V com potência solar de 1320W a 5280W; |
| Permite paralelismo com até 10 controladores por meio de cabo RS485/RS485 para constituição de capacidade de carga expansível para até impressionantes 1000A (mil amperes); |
| Possui com display digital removível que permite instalação visível em veículos, embarcações e quadros elétricos com fixação do controlador em outro local; |
| Conta com a confiabilidade da SRNE Solar, um dos maiores fabricantes globais de controladores de carga, com atuação no Brasil há mais de 5 anos e presença em +150 países; |
| Indicado para sistemas Off-Grid profissionais em fazendas, indústrias e agropecuárias para iluminação, segurança, telecomunicações e dentre outras; |
| Possui ampla opção de comunicação para integração com dispositivos de automação e de monitoramento, via protocolos TTL e RS485; |
| Tem saída com relé programável NA/NF que muda de status quando as baterias estão excessivamente descarregadas/carregadas ou em estado de carga normal. |

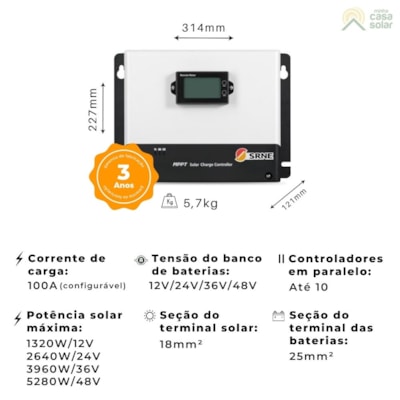

O MC48100N25 foi fabricado pela SRNE Solar, uma das maiores e principais marcas de controladores de carga em nível mundial. Possui design moderno e resistente com grandes dissipadores de calor e grau de proteção IP32. Seu funcionamento é silencioso, podendo ser instalado em qualquer ambiente e próximo ao convívio de pessoas, como na garagem, varanda e hall de entrada. Ele mede 314 x 227 x 121mm e pesa 5,7kg.

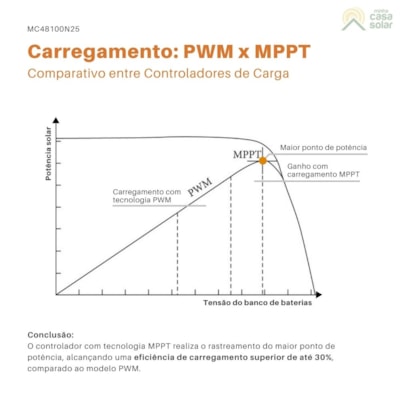

Este controlador de carga com incríveis 100A alcança desempenho até 30% mais eficiente gerenciamento do carregamento e descarregamento de banco de baterias, em comparação com os tradicionais PWM. Esse resultado é possível devido à tecnologia MPPT que faz rastreamento do ponto de maior potência do painel solar, permitindo equilíbrio entre a corrente e a tensão, e minimizando as perdas de geração de energia.
O controlador de carga SRNE é ideal para uso intensivo e contínuo em sistemas Off-Grid profissionais em fazendas, indústrias e agropecuárias para iluminação, segurança eletrônica, telecomunicações, entre outras aplicações. Também é muito utilizado para mobilidade veicular em lancha, barco, motorhome, caminhão, van, trailer e food truck.
Com eletrônica reforçada, esse controlador MC48100N25 aceita potência solar incrível de até 1320W/12V, 2640W/24V, 3960W/36V ou 5280W/48V, com tensão máxima de 250Vcc. Permite a formação de conjunto de painéis solares de todas as potências.

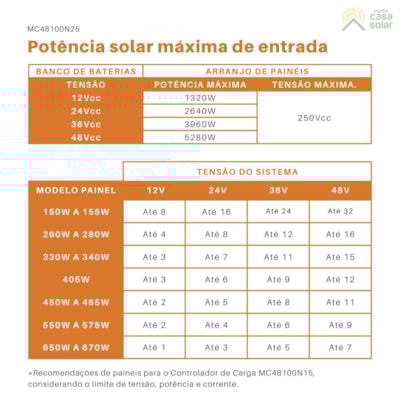

Potência solar máxima do MC48100N25
| Banco de baterias | Arranho de painéis | |
| Tensão | Potência máxima | Tensão máxima |
| 12Vcc | 1320W | 250Vcc |
| 24Vcc | 2640W | |
| 36Vcc | 3960W | |
| 48Vcc | 5280W | |
Recomendações de painéis solares para o controlador MC48100N25
| Tensão do sistema | ||||
| Modelo do painel | 12V | 24V | 36V | 48V |
| 150W a 155W | Até 8 | Até 16 | Até 24 | Até 32 |
| 260W a 280W | Até 4 | Até 8 | Até 12 | Até 16 |
| 330W a 340W | Até 3 | Até 7 | Até 11 | Até 15 |
| 405W | Até 3 | Até 6 | Até 9 | Até 12 |
| 450W a 465W | Até 2 | Até 5 | Até 8 | Até 11 |
| 550W a 575W | Até 2 | Até 4 | Até 6 | Até 9 |
| 650W a 670W | Até 1 | Até 3 | Até 5 | Até 7 |
*Recomendações de painéis para o Controlador de Carga MC48100N25, considerando o limite de tensão, potência e corrente.
Esse controlador de carga possui o diferencial de permitir paralelismo com até 10 controladores, utilizando o cabo RS485/RS485, para expansão da capacidade de carregamento para impressionantes 1000A. Isso mesmo, mil amperes! O paralelismo é uma maneira de aumentar a quantidade de painéis solares conectados no mesmo banco de baterias para melhorar a velocidade de carregamento, aumentar a disponibilidade de energia para uso e colaborar com a preservação da vida útil.

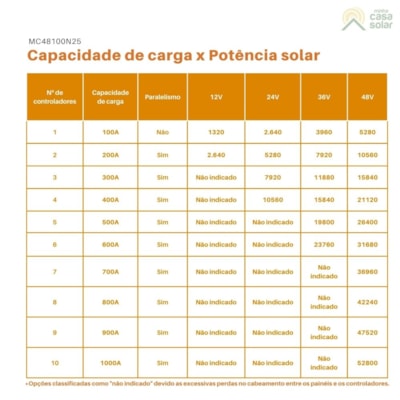

Conexão em paralelo com controladores MC48100N25
| Capacidade de carga x Potência solar | ||||||
| Nº de controladores | Capacidade de carga | Paralelismo | 12V | 24V | 36V | 48V |
| 1 | 100A | Não | 1320 | 2640 | 3960 | 5280 |
| 2 | 200A | Sim | 2640 | 5280 | 7920 | 10560 |
| 3 | 300A | Sim | Não indicado | 7920 | 11880 | 15840 |
| 4 | 400A | Sim | Não indicado | 10560 | 15840 | 21120 |
| 5 | 500A | Sim | Não indicado | Não indicado | 19800 | 26400 |
| 6 | 600A | Sim | Não indicado | Não indicado | 23760 | 31680 |
| 7 | 700A | Sim | Não indicado | Não indicado | Não indicado | 36960 |
| 8 | 800A | Sim | Não indicado | Não indicado | Não indicado | 42240 |
| 9 | 900A | Sim | Não indicado | Não indicado | Não indicado | 47520 |
| 10 | 1000A | Sim | Não indicado | Não indicado | Não indicado | 52800 |
*Opções classificadas como "não indicado" devido as excessivas perdas no cabeamento entre os painéis e os controladores.
Feito pela SRNE com ampla compatibilidade com baterias estacionárias de lítio e de chumbo-ácido (selada, gel e aberta). Possibilita fácil configuração da tensão do banco de baterias, o tipo de bateria e a corrente de carga. Também conta com mecanismo de segurança completo com proteção contra curto-circuito, sobrecarga, sobretensão, corrente reversa, além de sensor de temperatura para evitar superaquecimento.
Outro diferencial deste controlador de 100A é a saída com relé programável NA/NF que muda de status, quando as baterias estão excessivamente descarregadas/carregadas ou em estado de carga normal.
Moderno, o modelo MC48100N25 é equipado com display digital removível que possibilita a instalação visível em veículos, embarcações e quadros elétricos, enquanto o controlador é fixado em outro local. Isso permite a configuração do sistema e monitoramento local da produção de energia. Além disso, é compatível com os protocolos de comunicação TTL e RS485 que facilitam a integração com dispositivos de automação e monitoramento.
Sobre a marca
Fundada em 2008, a SRNE Solar é uma empresa de alto nível tecnológico especializada no desenvolvimento de controladores de carga e inversores carregadores para aplicação em sistemas fotovoltaicos Off-Grid. Está entre as maiores fabricantes de controladores de carga no mundo, com atuação no Brasil e em mais de 150 países.
Perguntas Frequentes
Não. A conexão em paralelo deve ser realizada somente com controladores do mesmo modelo. Os controladores sem o recurso de paralelismo não devem ser utilizados no mesmo sistema porque dificultam o carregamento e prejudicam a durabilidade da bateria.

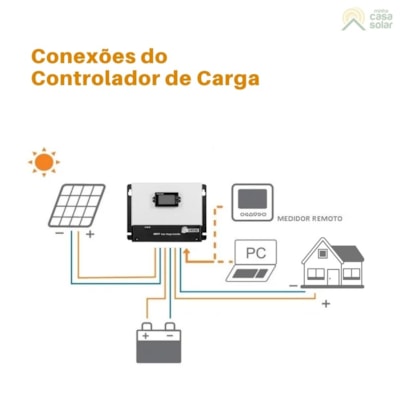

2. Como é feita a instalação do controlador de carga?O primeiro passo é cobrir os painéis fotovoltaicos para que eles não produzam eletricidade. Em seguida, conectar as placas fotovoltaicas entre si e conecta-las ao controlador de carga. Posteriormente, as baterias devem ser conectadas entre si e ao controlador de carga e descarga.
As baterias devem ficar o mais próximo possível do controlador, em geral, entre 30 cm e 01 metro. Por último, podem ser ligados os equipamentos na saída do controlador de carga. Para verificar mais detalhes sobre a realização de conexões em 12Vcc e em 24Vcc, entre em contato com a nossa equipe.
Caso os equipamentos utilizados funcionem em 110Vca ou 220Vca, será necessário adquirir um inversor de tensão adequado. O inversor deve ser conectado aos terminais da bateria utilizando-se um fusível de proteção e os equipamentos 110Vca/220Vca devem ser ligados na saída do inversor. Durante a instalação, é preciso atenção à polaridade das ligações. Utilize como referência cabos vermelhos para positivo e cabos pretos para negativo.
O controlador de carga deve ficar em local seco, protegido e ventilado. Nunca instale o controlador em locais úmidos. Ele aquece quando está em funcionamento, por isso, deve ser fixado em uma superfície não inflamável. Para evitar mau contato, os parafusos dos conectores devem ficar bem apertados. O controlador de carga não necessita de cuidados especiais. Antes da instalação, recomendamos ler atentamente o manual de instruções que acompanha o produto.
