Sobre o Produto

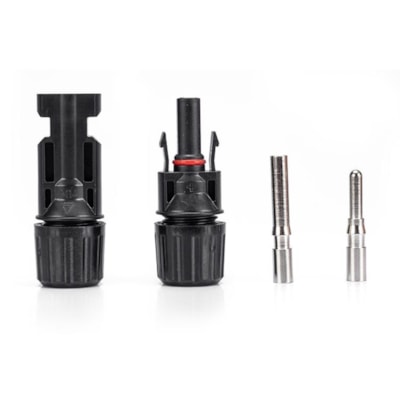

O Conector MC4 REV-MC4 SC-4 LQ SOLAR da Proauto é um par de conectores MC4 desenvolvido para proporcionar conexões seguras, rápidas e de alta confiabilidade em sistemas fotovoltaicos. Compatível com cabos solares de 4 mm² a 6 mm², oferece excelente vedação contra poeira e umidade, garantindo desempenho e durabilidade mesmo em ambientes externos.
Características do conector MC4 Proauto:
Conexão robusta: O design robusto do conector garante uma conexão firme e segura, evitando desconexões acidentais que podem comprometer o funcionamento do sistema.
Proteção contra intempéries: Classificado como IP67, o conector é resistente à água e poeira, protegendo os contatos internos contra corrosão e mau funcionamento.
Fácil instalação: O sistema de pressão e travamento garante uma instalação rápida e simples, sem necessidade de ferramentas especiais.
Alta capacidade de corrente: Suporta correntes de até 30A, atendendo às demandas de diversos sistemas fotovoltaicos.
Versatilidade: Compatível com cabos solares de 4mm² a 6mm², oferecendo flexibilidade para diferentes aplicações.
Sobre a Marca
A Proauto Electric é uma empresa brasileira com mais de 30 anos de atuação, reconhecida inicialmente no segmento de automação industrial e que expandiu seu portfólio para o mercado de energia solar fotovoltaica.

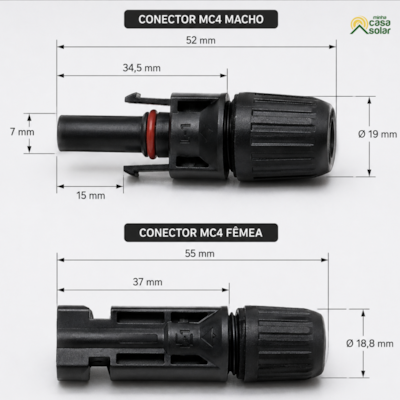

Especificações Técnicas
Tensão nominal | 1500VDC (IEC) 600VDC (UL) |
Corrente nominal | 30A |
Faixa de temperatura | -40°C - + 85°C (IEC) |
Grau de proteção | IP68 |
Resistência de contato o conector do plugue | 0,5m Ohms |
Material de contato | Cobre estanhado |
Força de inserção / com força de tração | <50N/>50N |
Material isolante | PPO |
Conectores de plugue do sistema de bloqueio | Snap-in (nur / (S) MC4) |
Classe de inflamabilidade | UL94-HB / UL94-VO |
Classe de segurança | II |
Sistema de contato | Multi contato |
Conexão do terminal | Crimpado |
Range do cabo | 2,5mm² / 4mm² / 6mm² |
Usos Mais Comuns
- Conexão de cabos solares em painéis fotovoltaicos
- Conexão de cabos solares em inversores
- Conexão de cabos solares em controladores de carga
- Reparos em cabos solares danificados
- Extensão de cabos solares em sistemas existentes
- Conexão de cabos para bombas solares
Itens Inclusos
Perguntas Frequentes
1 - Qual é a vida útil do conector MC4 da Proauto?
A vida útil do conector depende de diversos fatores, como condições de uso e manutenção. Em condições normais, estima-se que o conector possa durar mais de 25 anos.
2- O conector MC4 da Proauto é compatível com outros conectores MC4?
Sim, o conector MC4 da Proauto é compatível com outros conectores MC4 de marcas renomadas, desde que sigam o padrão IEC 62099-1.
3- Como faço a limpeza do conector MC4 da Proauto?
Para limpar o conector, utilize um pano úmido e macio com água limpa. Evite o uso de solventes ou produtos químicos agressivos.
4- Como é feita a crimpagem de um conector MC4 em um cabo solar?
Passe a tampa traseira do conector MC4 pelo cabo.
Decape cerca de 6 a 8 mm da isolação do cabo.
Insira o condutor no terminal metálico do MC4.
Faça a crimpagem com um alicate específico para MC4.
Encaixe o terminal no corpo do conector até ouvir um clique.
Rosqueie e aperte a tampa traseira para garantir a vedação.
Verifique se o cabo está firme e se o conector foi montado corretamente.
Acessórios Recomendados (não inclusos)
Ferramenta de crimpagem MC4: Para uma conexão profissional e segura, utilize uma ferramenta de crimpagem específica para conectores MC4.
Cabo solar de alta qualidade: Utilize cabos solares compatíveis com a capacidade de corrente do conector para garantir o bom funcionamento do sistema.
