Sobre o Produto

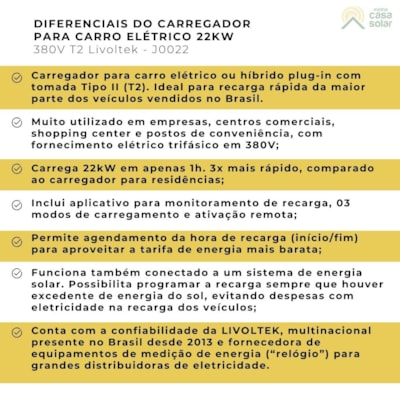

O Carregador Veicular trifásico 380V tem potência de 22kW, é ideal para recarga rápida de veículos elétricos em pontos comerciais, como centros de compras, shopping centers, e postos de conveniência. Funciona também conectado a energia solar, evitando despesas com eletricidade na recarga dos veículos. Possui 02 anos de garantia contra defeitos de fabricação.

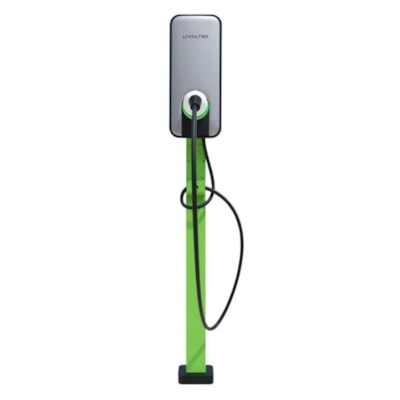

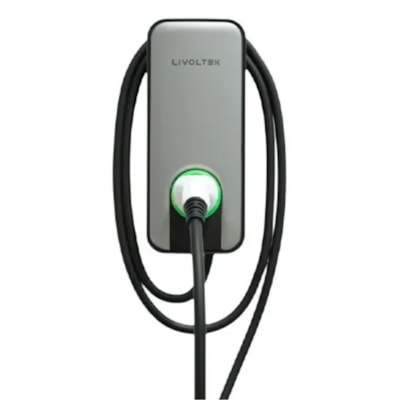

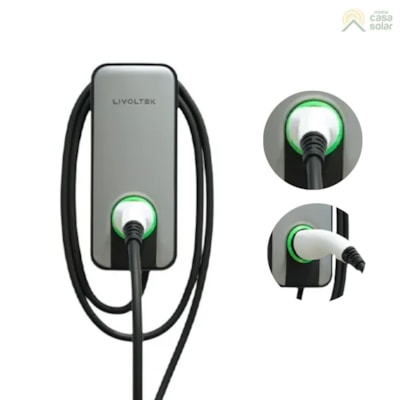

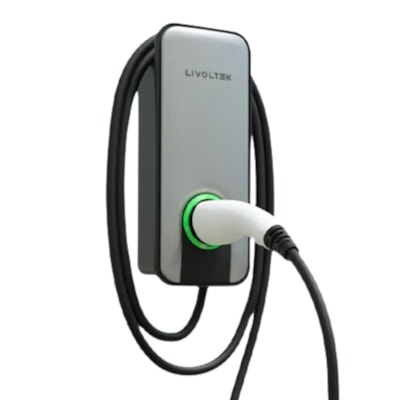

Este Carregador Wallbox conta com a confiabilidade da LIVOLTEK, uma multinacional presente no Brasil desde 2013 e fornecedora de equipamentos de medição de energia (“relógio”) para grandes distribuidoras de eletricidade. O J0022 tem design requintado e compacto, ideal para empresas, centros comerciais, shopping centers e postos de conveniência (boxcharge), com fornecimento elétrico trifásico em 380V. É versátil, pode ser instalado em parede ou coluna (fornecida separadamente) de modo interno ou externo abrigado, como em uma marquise ou vaga coberta, por exemplo. Além disso, seu cabo elétrico possui 5 metros.
Esse Carregador LIVOLTEK é capaz de carregar até 22kW em apenas uma hora. Essa velocidade de carregamento é 3 vezes maior, quando comparada com carregador veicular residencial com potência na faixa de 7kW.

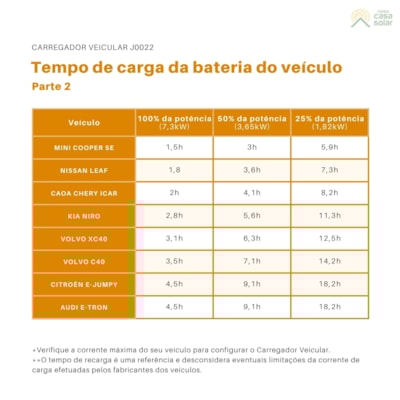

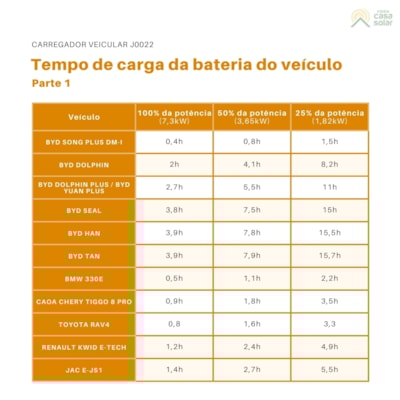

O Carregador J0022 tem compatibilidade com todos os carros elétricos e híbridos com entrada tipo II (T2), o que permite atender a necessidade da parte dos modelos comercializados no país. Ter 22kW, o triplo de potência em relação aos modelos residenciais, faz o J0022 realizar a carga completa de baterias veiculares de até 100kW em menos de 10h, utilizando sua potência em 100% ou 50%.
Para garantir a segurança, o Carregador de Carro Elétrico da LIVOLTEK já é equipado com disjuntor RCBO (proteção contra corrente residual) integrado à sua estrutura, conforme recomendação da norma ABNT NBR 17019. Esse dispositivo identifica fugas de corrente e desliga o equipamento, evitando acidentes elétricos que coloquem em risco a bateria veicular, o veículo e seus ocupantes. Também é equipado com proteção contra: sobretensão, subtensão, sobrecorrente, falha de aterramento, surto, curto-circuito e falhas de auto-teste.
Utilizar o Carregador Veicular J0022 é muito prático pois, pode ser ativado remotamente via cartão RFID ou plug and play, sendo necessário apenas encaixar o conector no carro para começar a recarga. Existem 03 modos de carregamento do carro elétrico:
• Modo rápido: recarrega o veículo com a corrente elétrica máxima configurada, com energia solar ou da concessionária;
• Modo dinâmico: o veículo será carregado de modo dinâmico conforme às mudanças na geração ou consumo em outras partes do imóvel, pode ser utilizado energia renovável ou da rede;
• Modo ECO: recarrega o veículo priorizando a energia solar ou armazenamento em baterias, utiliza a rede elétrica apenas se a geração solar não for o suficiente (abaixo de 1,4kW). Esse modo ajuda a evitar e reduzir as despesas com eletricidade na recarga dos veículos.
Sobre a marca
A LIVOLTEK é uma multinacional presente no Brasil desde 2013 e líder no fornecimento de medidores para concessionárias de energia de todo o país. Também conta com portfólio de equipamentos para sistemas de energia solar, como painéis solares, inversores de tensão Off-Grid, inversores On-Grid, baterias estacionárias, carregadores para veículos elétricos e monitoramento remoto. Pertence ao grupo Hexing, fundado em 1992 e presente em mais de 90 países.

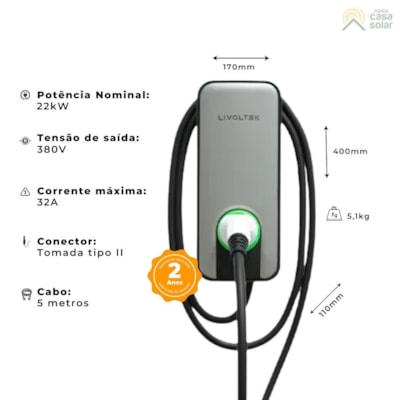

Especificações Técnicas
Dados de Entrada/Saída
Potência nominal: 22kW
Tensão nominal: 400Vac ± 10%
Frequência nominal: 50Hz/60Hz
Faixa de corrente: 6 ~ 32A (ajustável)
Tipo de conector: Tipo II (T2), cabo com 5m
Cabo de alimentação da entrada: 6mm² de espessura e 5m de comprimento
Recursos básicos
Modo de inicialização: Plug & play, ativação remota via aplicativo, agendada
Ruído: 0dB
Temperatura de operação: -30º ~ 50ºC
Temperatura de armazenamento: -40ºC ~ 70ºC
Umidade de operação: 5% ~ 95%
Altitude de operação: abaixo de 2000m
Grau de proteção: IP54

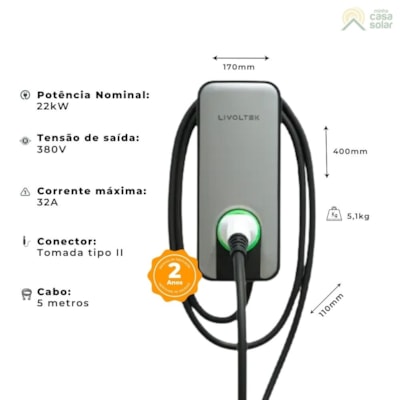

Dimensões: 170 x 400 x 110mm
Peso: 5,1kg
Padrão de instalação: Montagem na parede ou coluna (não inclusa)
Gerenciamento de energia: Integrado
Consumo em espera (Standby):<10w <>
Outros recursos
Indicação do estado de operação: 3 LED’s coloridos
Atualização de firmware: Local/OTA
Proteção de parada emergencial: Integrado
Salvar estado de carga ao desligar: Integrado
Função de medição: Integrado
Interface de comunicação: RS485/CAN
Protocolo de carregamento OCPP 1.6
Função de proteção
Proteção contra fuga de corrente: RCBO Externo tipo A 30mA
Múltiplas proteções: Sobretensão, subtensão, sobrecorrente, falha de aterramento, surto, curto-circuito e falhas de auto-teste
Usos mais comuns
Usos mais comuns do Carregador Veicular
- Instalação conectada à rede elétrica de empresas, condomínios ou postos de conveniência (boxcharge);
- Integração em sistema de energia solar On-Grid de empresas, condomínios ou postos de conveniência (boxcharge) para:
- reduzir o consumo da rede elétrica pública e o impacto na conta de energia;
- sempre que houver energia excedente, utilizar para carregar o veículo em vez de enviar para a concessionária. Isso evita a geração de créditos e sua respectiva taxação.
Itens inclusos
1 Carregador de Veículo Elétrico Wallbox 22kW, trifásico 380V da marca LIVOLTEK;
1 Suporte de montagem;
1 Cabo de 5 metros com conector plug-in;
1 Manual do usuário.
Downloads
Perguntas Frequentes
1. Posso deixar o carregador ligado ao veículo constantemente?
Sim. Quando o veículo elétrico estiver com a bateria carregada, o envio de energia é interrompido.
Acessórios Recomendados
Veja a lista de equipamentos mais adequados para usar com este produto.
Quadro elétrico de proteção veicular
Equipamento necessário para atender a norma brasileira NBR17019, que regulamenta a instalação elétrica fixa para veículos elétricos.
Kit Solar On-Grid
Sistema conectado à rede para geração de eletricidade a partir da captação da luz solar.
Confira os kits On-Grid à pronta-entrega.
Garantia
O Carregador Veicular Livoltek tem 02 anos de garantia contra defeitos de fabricação e suporte técnico no Brasil.
Conte com o suporte técnico especializado da Minha Casa Solar para orientações de instalação e configuração.
Como acionar a garantia?
Se identificar algum vício no produto, após 7 (sete) dias corridos, a avaliação de garantia deve ser feita pela Minha Casa Solar por ligação ou WhatsApp: (31) 3517-9069.
O Suporte Técnico da LIVOLTEK está disponível pelo WhatsApp: (11) 93338-1338.
O que invalida a garantia?
• Conexão com polaridade invertida;
• Desmontar, modificar ou alterar/remover as identificações originais do microinversor, como: marca registrada, número de modelo ou número de série;
• Utilização ou instalação incorreta;
• Danos causados pelo sistema elétrico que está instalado;
• Entre outras condições que invalidam a garantia.
