Sobre o Produto

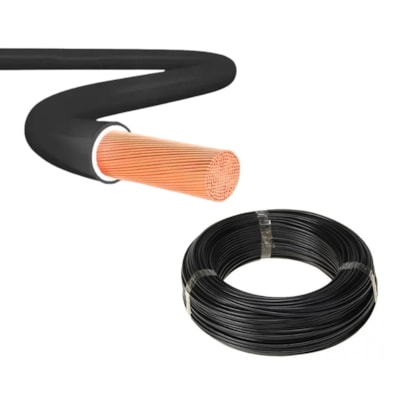

O cabo solar de 6mm² na cor Preto é exclusivo para conexão em painéis solares. Possui resistência para ficar exposto ao tempo, sem uso de eletrodutos. Suporta tensão elétrica de 1,8kV em corrente contínua ou de 1kV em corrente alternada. Este cabo flexível atende as normas de segurança fotovoltaicas, como: NBR NM-280, NBR 16690 e IEC 60228.
Diferenciais Cabo Flexível Solar 6mm² 1kVca - 1,8kVcc Preto
| Cabo exclusivo para conexão das placas solares com exposição às intempéries em telhados e demais locais abertos, dispensando a proteção com eletrodutos; |
| Possui isolação elétrica para formação de arranjos (strings) com painéis solares de até 1800Vcc, permitindo conexão com todos os modelos de controladores de carga e inversores do mercado; |
| Proteção reforçada com isolação elétrica interna de 1,8kV em CC e a proteção mecânica externa com alta resistência às intempéries, como chuva, vento e calor; |
| Atende as normas de segurança em instalações fotovoltaicas, como: NBR NM-280, NBR 16690 e IEC 60228; |
| Impede a propagação de fogo e não emite gases tóxicos em temperaturas extremas por ser produzido com componentes retardantes de chamas. |
Este condutor elétrico possui elevada flexibilidade, facilitando a instalação. Foi fabricado pela Lafeber com fios de cobre estanhado de classe 5, além de contar com camada de isolação elétrica e proteção mecânica. É muito versátil, podendo ser utilizado em sistemas de energia solar em CC ou CA, quadros elétricos e demais instalações elétricas que exigem condutores flexíveis.
Possui longa durabilidade em ambientes externos pois, tem resistência às intempéries, radiação solar, ozônio, ácidos e álcalis. Conta com isolação elétrica adequada para formação de arranjos (strings) com painéis solares que tenham tensão de até 1800Vcc. Isso permite a utilização dos cabos Lafeber para conexão de placas solares em todos os inversores string do mercado, desde modelos residenciais até usinas solares.
O condutor elétrico se destaca por:
- resistir a temperaturas internas de até 120ºC por até 20.000 horas em uso intenso e contínuo;
- ter componentes que inibem a propagação de fogo;
- ser livre de halógenos na composição e não emitir gases tóxicos, quando exposto às temperaturas extremas;
- suportar fortes movimentos oscilatórios provocados pelo vento e outras condições climáticas adversas devido a sua elevada resistência mecânica.
Especificações Técnicas
- Seção do condutor: 6mm²
- Comprimento do cabo: 1m (cada quantidade adquirida)
- Diâmetro nominal do condutor: 3mm
- Espessura média mínima da cobertura: 0,8mm
- Espessura média mínima da isolação: 0,7mm
- Diâmetro nominal externo: 6,2mm
- Resistência Ôhmica Máxima do Cabo (Ω/KM): 3,39mm
- Tensão nominal máxima: 1,8kV
- Peso: 7,87Kg/km
- Cor: Preto
- Normas: NBR NM-280 e NBR 16.612
Usos Mais Comuns
Usos mais comuns em:
- Sistemas isolados da rede com baterias (Off-Grid) que alimentam aparelhos CC: para ligar os painéis solares na entrada do controlador de carga e para ligar as cargas na saída do controlador;
- Sistemas isolados da rede com baterias (Off-Grid) que alimentam aparelhos CA: para ligar os painéis solares na entrada do inversor carregador;
- Sistemas de bombeamento de água em locais remotos, como fazendas e sítios;
- Sistemas conectados na rede (On-Grid) para a conexão dos painéis solares ao inversor string;
- Sistemas híbridos On-Grid para a conexão dos painéis solares ao inversor híbrido.
Perguntas Frequentes
O valor desse produto é por metro, sendo assim cada unidade equivale a um metro. Para comprar mais metros, basta adicionar o número de metros desejado no campo “quantidade”.
2. Preciso de duas cores de cabo solar. É possível?
Sim. Temos esse mesmo cabo na cor preta para diferenciar na instalação.
3. Posso usar esse cabo para conectar baterias?
Depende. Verifique a saída do controlador de carga ou inversor carregador para descobrir a corrente elétrica máxima e consulte a tabela abaixo.
Comprimento do cabo solar entre o inversor ou controlador até o banco de baterias
Corrente da saída | Tensão do banco de baterias | ||
| 12V | 24V | 48V | |
| 5A | 6m | 12m | 40m |
| 10A | 3m | 6m | 12m |
| 20A | 1,5m | 3m | 6m |
| 30A | 1m | 2m | 4m |
| 40A | Não indicado | 1,5m | 3m |
| 60A | Não indicado | 1m | 2m |
Recomendações com base no cabo de 6mm² da Lafeber. Recomendamos que a distância até a bateria seja a menor possível para minimizar perdas.
Atenção: conexões em baterias devem ser protegidas por fusíveis com especificação recomendada pelo fabricante do seu controlador de carga ou inversor carregador. Para facilitar a sua instalação, a Minha Casa Solar desenvolveu uma sessão de cabos para baterias.
4. Qual é a diferença entre um cabo solar e um cabo comum??
O cabo solar é composto por cobre eletrolítico estanhado, que protege o fio das agressões externas que causam oxidação e desgaste. Além disso, possui uma camada de isolação que é em XLPE e outra em SHF1, que permitem que o cabo seja instalado em ambientes externos e suporte temperaturas elevadas sem prejudicar a sua integridade e eficiência na condução de corrente, comparado com os condutores elétricos comuns.
