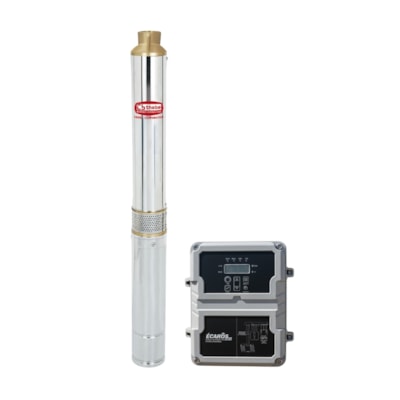

Bomba Submersa Solar 600W 48V 84MCA Ebara - 3STSM2-10 CE

Bomba Solar Submersa Ebara modelo 3STSM2-10 CE de 84MCA. Com 0,8CV (600W) de potência, bombeia de 2.500L/dia (75MCA) a 17.000L/dia (0MCA). Acompanha controlador externo e sensores de poço cheio e de nível. Solução ideal para áreas sem rede pública, garantindo água em sítios, fazendas e irrigação. Conta com 1 ano de garantia contra defeitos de fabricação.

Diferenciais da Bomba Submersa Solar 600W 48V 84MCA Ebara -  3STSM2-10 - CE

A bomba submersa 3STSM2-10 fornece vazão de até 3.400 L/h com elevação zero. Em alturas maiores, pode bombear aproximadamente 500 L/h a 75 m.c.a., atingindo vazão nula a 84 m.c.a.(altura manométrica máxima).

Foi projetada para garantir o fornecimento de água em sítios, fazendas, casas de campo e sistemas de irrigação de pequeno porte, oferecendo desempenho confiável em poços de água limpa. Veja na tabela abaixo a vazão diária de acordo com a altura manométrica.

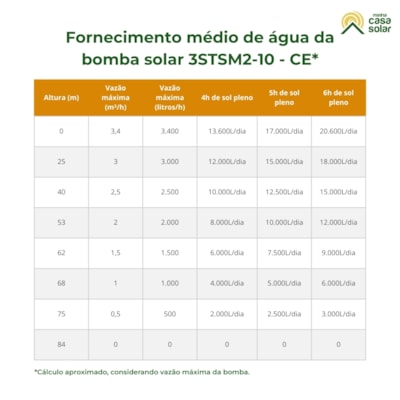

Fornecimento médio de água da bomba solar 3STSM2-10 - CE

*Cálculo aproximado, considerando vazão máxima da bomba.

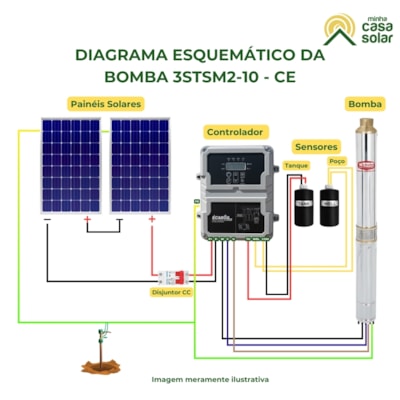

A bomba solar 3STSM2-10 CE é de fácil instalação e funciona apenas com painéis solares e controlador eletrônico. O controlador externo possui MPPT integrado, suporta até 18A (Isc), opera em 75 V (Vmp) e admite tensão solar máxima de 100 V (Voc), garantindo operação eficiente do sistema. Veja a quantidade de painéis indicados na tabela abaixo!

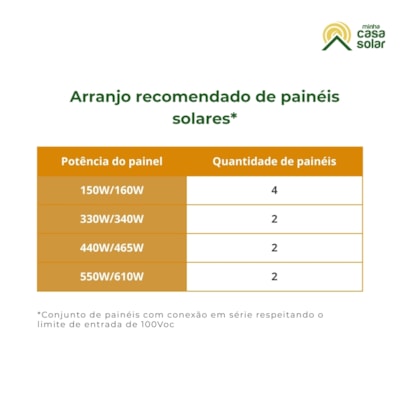

Quantidade de painéis indicados

,*Conjunto de painéis com conexão em série respeitando o limite de entrada de 100Voc

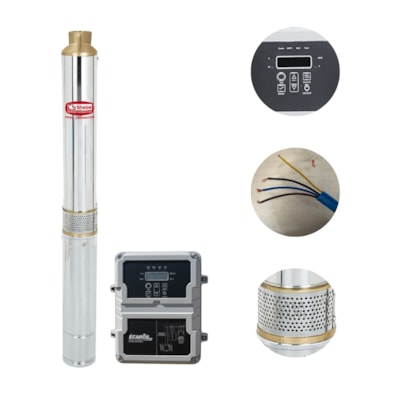

A bomba 3STSM2-10 da Ébara foi feita para durar! Ela usa um motor moderno, sem escovas, que não fica desgastando a peça com atrito. Isso significa menos manutenção, menos dor de cabeça e menor custo ao longo do tempo. Além disso, seu exterior é feito de aço inox, que não enferruja, e as partes internas são feitas de materiais resistentes, próprios para trabalhar com água todos os dias.

A bomba 3STSM2-10 CE possui design compacto tipo “palito”, permitindo a instalação em poços artesianos com diâmetro de até 4 polegadas. A submersão recomendada em água limpa é de 3 m a 50 m, garantindo o correto funcionamento e a refrigeração do motor. A bomba já acompanha cabo elétrico conectado, com cerca de 1 metro de comprimento. Veja na tabela abaixo os comprimentos máximos recomendados dos cabos, de acordo com a bitola utilizada, para garantir o correto funcionamento do sistema.

Comprimento máximo dos cabos

O controlador externo MPPT oferece proteção contra rotor bloqueado, sobrecorrente e subtensão, garantindo segurança e maior vida útil ao equipamento. Além disso, permite e já acompanha sensores de poço seco (nível baixo), que evitam o funcionamento a seco, e de reservatório (nível alto), prevenindo o transbordamento.

Sobre a marca

Fundada em 1912 no Japão e presente no Brasil desde 1975, a Ebara é uma marca japonesa reconhecida mundialmente por desenvolver soluções de bombeamento com alto nível tecnológico. Está presente com escritórios e fábricas em mais de 30 países, incluindo os Estados Unidos, China, Itália, Brasil, México, Índia, Austrália, entre outros. Além disso, se destaca por oferecer assistência técnica de fábrica no Brasil.

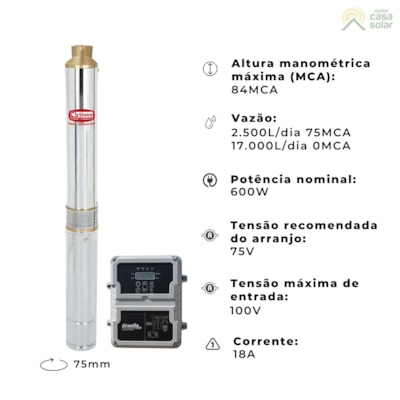

1. Modelo: 3STSM2-10 CE
2. Controlador: Externo com tecnologia MPPT
3. Tensão nominal de alimentação: 48 Vcc
4. Potência nominal: 600 W
5. Corrente nominal: 12,5 A
6. Número de estágios: 10
7. Desempenho hidráulico:
8. Vazão máxima: 3,4 m³/h
9. Altura manométrica máxima: 84 mca
10. Características construtivas:
11. Diâmetro máximo da bomba: 75 mm
12. Diâmetro do poço recomendado: Até 4”
13. Bocal de saída: 1 1/4”
14. Tipo de motor: Ímã permanente, brushless, corrente contínua (DC)
15. Material do corpo: Aço inoxidável
16. Temperatura máxima da água: 35 °C

17. Parâmetros do Arranjo Fotovoltaico (Entrada do Controlador)

18. Tensão recomendada do arranjo (Vmp): 75 V
19. Tensão máxima de entrada (Voc): 100 V
20. Corrente máxima de entrada (Isc): 18 A

Para evitar danos ao equipamento, a motobomba submersa deve operar somente quando estiver imersa e em água limpa, sem areia ou detritos. Veja na tabela abaixo os limites de aplicação da bomba 3STSM2-10 CE!

Downloads:

1. Posso instalar a bomba horizontalmente (deitada)?

A instalação da bomba deve ser feita verticalmente. Para garantir o funcionamento correto e a durabilidade do equipamento, observe as seguintes precauções:

• Não obstrua a entrada de água da bomba.
• Não instale a bomba deitada nem encostada nas paredes do poço.
• Não permita dobras na mangueira de saída.
• Nunca suspenda a bomba pelo cabo elétrico

2. É necessário o uso de baterias para essa bomba?

Baterias não são obrigatórias em bombas solares, mas se você precisa bombear água continuamente ou durante a noite, elas são recomendadas. Com o uso correto de baterias, a energia gerada pelos painéis é armazenada para uso posterior. Assim, mesmo sem sol, a bomba pode continuar funcionando normalmente.

3. Meu sensor foi acionado, mas mesmo depois que a situação voltou ao normal a bomba não ligou. O que devo fazer?

Fique tranquilo, isso é normal! Após a normalização do sensor, a motobomba volta a operar automaticamente em cerca de 1 minuto.

Observação: Os sensores Well (poço) e Tank (reservatório) têm funções importantes:

Well: monitora o nível mínimo de água no poço para evitar que a bomba funcione a seco.

Tank: monitora o nível do reservatório para garantir que a bomba desligue quando o tanque estiver cheio, evitando transbordamentos.

4. Como funciona o processo de garantia e assistência?

O produto possui 1 ano de garantia diretamente com a Ebara.

Condições

A garantia cobre defeitos de fabricação ou materiais utilizados. É necessário preencher corretamente o Certificado de Garantia (anexado junto ao manual na aba Downloads) e apresentá-lo junto ao equipamento na assistência técnica.

Exclusões

Não são cobertos:
