Sobre o Produto

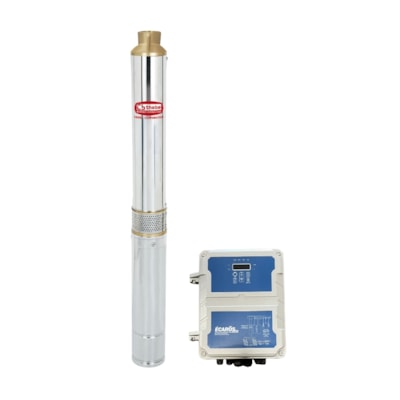

A bomba solar submersa tipo “palito” da Ebara têm 300W (1/4CV) de potência e funciona em 24V. Fornece vazão de 2.500L/dia (32m) ou até 15.000L/dia (5m), com 5h de sol. Ideal para instalação em regiões isoladas da rede pública para garantir abastecimento de água em sítios, fazendas e sistemas de irrigação. Tem 01 ano de garantia contra defeitos de fabricação.
Diferenciais da Bomba Submersa Solar 300W 24V 35MCA Ebara - 3BPS2-5 CE
| Bomba solar submersa do tipo “palito” com resistente corpo em aço inoxidável. Fornece 2.500L/dia (32m) a 15.000L/dia (5m), com 5h de sol pleno; |
| Garante o fornecimento de água para sítios, fazendas, casas de campo e sistemas de irrigação, com instalação em poços de água limpa com até 4" polegadas; |
| Conta com motor em corrente contínua (CC) com imã permanente (sem escovas) que requer pouca manutenção; |
| Dispensa o uso de Driver para converter CC para CA, evitando desperdício de energia durante a conversão; |
| Possui controlador eletrônico externo com função MPPT que controla e protege o funcionamento do motor da bomba, garantindo longa vida útil e segurança ao sistema; |
| Conta com a qualidade de uma marca japonesa e assistência técnica no Brasil. Possui 01 ano de garantia contra defeitos. |
A bomba submersa 3SBPS2-5 fornece até 3.000L/h de água com elevação em até 5m. Ou pode bombear até 500L/h em até 32m, ao alcançar 35m a vazão será nula (definido como MCA máximo). Foi projetada para garantir o fornecimento de água para sítios, fazendas, casas de campo e sistemas de irrigação de pequeno porte.
Fornecimento médio de água da bomba solar 3SBPS2-5 CE
Altura (m) | Vazão máxima (m³/h) | Vazão máxima (litros/h) | 4h de sol pleno | 5h de sol pleno | 6h de sol pleno |
5 | 3,0 | 3.000 | 12.000L/dia | 15.000L/dia | 17.500L/dia |
12 | 2,5 | 2.500 | 10.000L/dia | 12.500L/dia | 15.000L/dia |
18 | 2,0 | 2.000 | 8.000L/dia | 10.000L/dia | 12.000L/dia |
25 | 1,5 | 1.500 | 6.000L/dia | 7.500L/dia | 9.000L/dia |
28 | 1,0 | 1.000 | 4.000L/dia | 5.000L/dia | 6.000L/dia |
32 | 0,5 | 500 | 2000L/dia | 2500L/dia | 3000L/dia |
35 | 0 | 0 | 0 | 0 | 0 |
*Cálculo aproximado, considerando vazão máxima da bomba.
Essa bomba palito da Ebara é ideal para uso em poços artesianos com diâmetro de até 4 polegadas. Caso o poço tenha diâmetro superior, uma alternativa é utilizar camisa de sucção para simular um poço de 4” (acessório fornecido separadamente). Vale lembrar que a submersão indicada é de 3m a 50m em água limpa (pH entre 6,5 e 8,5), com temperatura máxima de 35°C, com instalação somente na posição vertical.
A bomba solar 3SBPS2-5 CE é de fácil instalação. É necessário somente a utilização de painéis solares para o seu funcionamento, mostrando que a linha de bombas Écaros é uma solução que promove autonomia ao abastecimento de água, onde você estiver.
A bomba submersa Ébara foi desenvolvida com motor de corrente contínua com ímã permanente (sem escovas) que requer baixo custo e menor frequência de manutenção, em comparação com modelos de bomba com motor de escovas. Essa vantagem decorre do desgaste por fricção ser menor, visto que a estrutura é composta por materiais resistentes e de longa durabilidade, como corpo tubular em aço inoxidável, rotores centrífugos e difusores em tecnopolímero.
Além disso, a bomba 3SBPS2-5 CE têm design compacto tipo “palito” que permite instalação em poços de grande profundidade e/ou estreitos (4”), diferentemente dos modelos de bomba vibratória submersível que são limitados as aplicações com poço de maior diâmetro, geralmente a partir de 6”. Inclusive, a bomba caneta já vem com cabo conectado de cerca de 1 metro.
O modelo 3SBPS2-5 CE possui controlador eletrônico que inclui internamente controlador de carga MPPT. O controlador eletrônico suporta corrente de até 18A(Isc), trabalha com tensão nominal solar de 37V (Vmp) e possui tensão solar máxima de 60V (Voc).

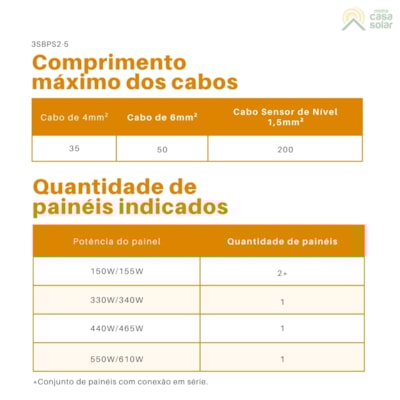

Comprimento máximo dos cabos
Cabo de 4mm² | Cabo de 6mm² | Cabo Sensor de Nível 1,5mm² |
35 | 50 | 200 |
Quantidade de painéis indicados
Potência do painel | Quantidade de painéis |
150W/160W | 2* |
330W/340W | 1 |
440W/465W | 1 |
550W/610W | 1 |
*Conjunto de painéis com conexão em série.
O controlador externo MPPT também fornece proteção contra rotor bloqueado, sobrecorrente e subtensão, proporcionando segurança e preservando a integridade do equipamento. Além disso, permite a conexão de sensor de poço seco (nível baixo) que impede o funcionamento da bomba a seco, evitando danos, e a conexão de sensor de reservatório (nível alto) que impede o seu transbordamento.
Sobre a marca
Fundada em 1912 no Japão e presente no Brasil desde 1975, a Ebara é uma marca japonesa reconhecida mundialmente por desenvolver soluções de bombeamento com alto nível tecnológico. Está presente com escritórios e fábricas em mais de 30 países, incluindo os Estados Unidos, China, Itália, Brasil, México, Índia, Austrália, entre outros. Além disso, oferecer assistência técnica de fábrica no Brasil.

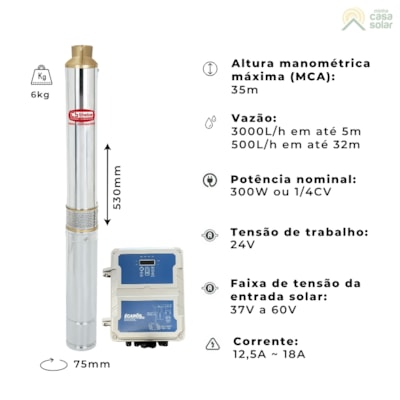

Especificações Técnicas
- Motor: Submerso de ímã permanente sem escovas, alimentação em corrente contínua
- Bombeador: Corpo em aço inox
- Rotores centrífugos e difusores em tecnopolímero
- Estrutura: Corpo com aspiração e corpo de válvula em latão
- Mancais: Rolamento de esferas
- Tipo de controlador eletrônico: Externo com função MPPT
- Vazão máxima: 3m³/h ou 3.000L/h para 5MCA
- Vazão mínima: 0,5m³/h ou 500L/h para 32MCA
- Altura manométrica Máxima: 64 MCA
- Tensão de alimentação: 24V
- Tensão recomendada do arranjo de painéis (Vmp): 37V
- Tensão máxima do arranjo de painéis (Voc): 60V
- Corrente máxima de entrada (Isc): 18A
- Corrente nominal: 12,5A
- Potência: 300W ou 1/4CV
- Estágios: 5
- Recalque (Bocal de Saída): 1 1/4" (BSP)
- Carcaça: Aço inox
- Refrigeração: Óleo (grau alimentício)
- Submersão máxima: 50 metros
- Temperatura máxima: 35ºC
- Comprimento do cabo: cerca de 1 metro
- Dimensões (AxD): 730 x 75 mm
- Peso: 6kg
Usos Mais Comuns
- Fazendas para abastecimento humano e de animais;
- Sítios, chácaras e ranchos;
- Sistemas de irrigação de pequeno porte.
Itens Inclusos
Veja os itens inclusos na embalagem:
- 1 Bomba Solar Submersa 300V 24V Ebara - 3SBPS2-5 CE
- 1 Controlador eletrônico externo com função MPPT
- 1 Sensor de poço seco
- 1 Sensor de nível de reservatório
- 1 Chave Allen
- 1 Chave Phillips
- 1 Adaptador rosqueado
- 1 Fita PVC
- 1 Fita de auto fusão
- 1 Fita veda rosca
Download
Perguntas Frequentes
1. Como encontrar a altura manométrica total?
Podemos calcular a altura manométrica total, expressa em MCA (metros de coluna de água) de forma simplificada em dois passos. Primeiro, é preciso somar o desnível total (distância na vertical, em metros) entre a entrada de água na bomba e o topo da caixa de água. Depois, deve-se adicionar na conta o comprimento total da tubulação (distância horizontal) na razão de 01 metro de altura manométrica para cada 10 metros de tubulação, ou seja, divide por 10 as distâncias horizontais. Por exemplo: um reservatório 10 metros acima do nível da água e com tubulação de 40 metros de comprimento tem altura manométrica de 14 (mca). Dez metros de coluna de água pela elevação e quatro metros pela tubulação.
2. Preciso de Driver ou Inversor?
Não. A bomba solar funciona em corrente contínua e possui um controlador eletrônico externo, similar a um controlador de carga solar MPPT, que recebe a energia produzida pelos painéis solares, também em corrente contínua. Desta maneira, a bomba Ebara dispensa o uso de Driver ou Inversor para converter corrente contínua em corrente alternada e vice-versa.
3. Posso instalar a bomba solar Ebara em um poço com mais de 4 polegadas?
Sim. Nesse caso, é preciso utilização uma camisa de sucção para simular um poço com diâmetro de 4 polegadas. Esse acessório é fornecido separadamente.
4. É necessário o uso de baterias para essa bomba?
Não. No sistema de bombeamento, a “reserva de energia” não ocorre na bateria. Ela ocorre no reservatório de água (Caixa d’água). Ou seja, o sistema de bombeamento deve ser projetado para elevar a água até o reservatório de modo que o usuário pode utilizar a água em qualquer hora do dia, inclusive à noite.
Acessórios Recomendados
Veja a lista de equipamentos mais adequados para usar com este produto.
A placa solar captura a radiação solar e produz energia elétrica.
Veja os modelos disponíveis de painéis solares.Os cabos são necessários para fazer a ligação dos painéis solares com o inversor e quadro elétrico de forma segura.
Confira a sessão de cabos elétricos.São acessórios necessários para conexão entre equipamentos ou para isolar um terminal elétrico.
Conheça os conectores e terminais.Os suportes para fixação dos módulos com instalação segura no telhado ou solo.
Visite a sessão de estruturas de montagem.Garantia
A bomba submersa Ebara tem 1 ano de garantia contra defeitos de fabricação e suporte técnico no Brasil.
Conte com o suporte técnico especializado da Minha Casa Solar para orientações de instalação e configuração.
Como acionar a garantia?
Se identificar algum vício no produto, após 7 (sete) dias corridos, a avaliação de garantia deve ser feita pela Ebara. Entre em contato por:
Telefone: (14) 4009-0025 ou (14) 4009-0000
E-mail: garantia.bru.ebas@ebara.com
O que invalida a garantia?
Imperícia do operador;
Uso indevido ou acidentes de qualquer natureza;
Defeitos ou danos causados pela prolongada paralisação do equipamento;
Instalação do equipamento fora das especificações de catálogo (faixa de vazão, teor de areia, Ph, tolerâncias, etc.);
Danos causados por condições adversas de fornecimento de energia, tais como: · sobretensão ou subtensão, oscilações no fornecimento de energia, surtos de tensão, descargas elétricas atmosféricas, entre outros.
Intervenções ou abertura do equipamento e/ou uso de acessórios impróprios não autorizados;
Prestação de serviços de assistência por pessoas não qualificadas e não autorizadas.
Entre outras condições que invalidam a garantia.
