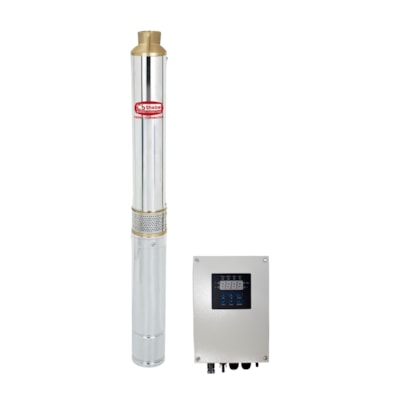

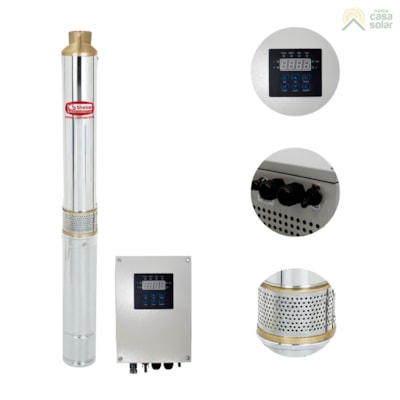

Bomba Submersa Solar 2200W 280V 270MCA ÉCAROS Ebara - 3BPS2-37

A motobomba 3BPS2-37 da Ebara têm 2200W de potência, altura manométrica de até 303m e alcança vazão de 5.000L/dia (303m) de até 15.000L/dia (50m) com 5h de sol. É uma solução eficiente em regiões isoladas da rede pública para garantir abastecimento de água em sítios, fazendas e sistemas de irrigação. Possui 01 ano de garantia contra defeitos de fabricação.

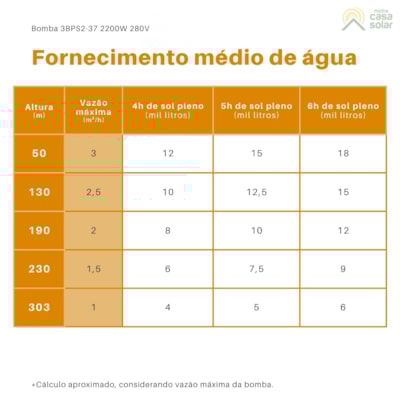

Fornecimento médio de água da bomba solar 3BPS2-37

*Cálculo aproximado, considerando vazão máxima da bomba.

Essa motobomba da Ebara é ideal para uso em poços artesianos com diâmetro de até 4 polegadas. Caso o poço tenha diâmetro superior, uma alternativa é utilizar camisa de sucção para simular um poço de 4” (acessório fornecido separadamente). Vale lembrar que a submersão máxima é 50m em água limpa (pH entre 6,5 e 8,5), com temperatura máxima de 35°C, com instalação somente na posição vertical.

A bomba solar 3BPS2-37 é de fácil instalação. É necessário somente a utilização de painéis solares para o seu funcionamento, mostrando que a linha de bombas Écaros é uma solução que promove autonomia ao abastecimento de água, onde você estiver.

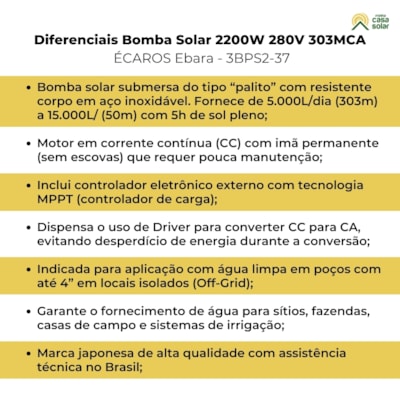

A bomba submersa Ébara foi desenvolvida com motor de corrente contínua com ímã permanente (sem escovas) que requer baixo custo e menor frequência de manutenção, em comparação com modelos de bomba com motor de escovas. Essa vantagem decorre do desgaste por fricção ser menor, visto que a estrutura é composta por materiais resistentes e de longa durabilidade, como corpo tubular em aço inoxidável, rotores centrífugos e difusores em tecnopolímero.

Além disso, a bomba 3BPS2-37 têm design compacto tipo “palito” que permite instalação em poços de grande profundidade e/ou estreitos (4”), diferentemente dos modelos de bomba vibratória submersível que são limitados as aplicações com poço de maior diâmetro, geralmente a partir de 6”.

O modelo 3BPS2-37 possui controlador eletrônico que inclui internamente controlador de carga MPPT. O controlador eletrônico suporta corrente de até 15A, trabalha com tensão nominal solar de 301,6Vmp e possui tensão solar máxima de 490Voc.

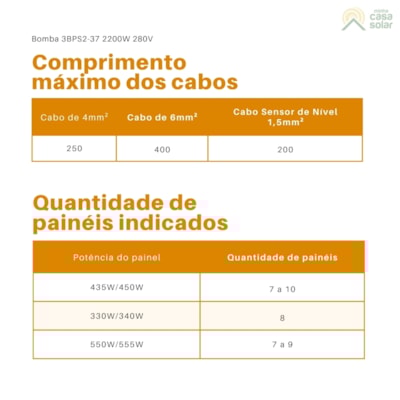

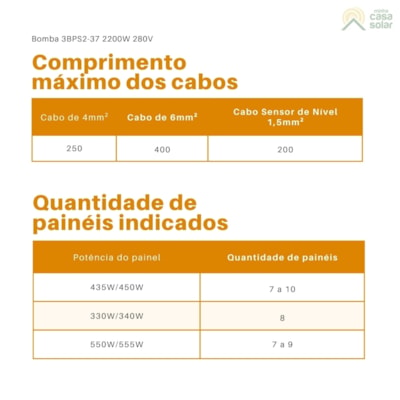

Comprimento máximo dos cabos

Quantidade de painéis indicados

O controlador externo MPPT da motobomba também fornece proteção contra rotor bloqueado, sobrecorrente e subtensão, proporcionando segurança e preservando a integridade do equipamento. Além disso, permite a conexão de sensor de poço seco (nível baixo) que impede o funcionamento da bomba a seco, evitando danos, e a conexão de sensor de reservatório (nível alto) que impede o seu transbordamento.

Sobre a marca

Fundada em 1912 no Japão e presente no Brasil desde 1975, a Ebara é uma marca japonesa reconhecida mundialmente por desenvolver soluções de bombeamento com alto nível tecnológico. Está presente com escritórios e fábricas em mais de 30 países, incluindo os Estados Unidos, China, Itália, Brasil, México, Índia, Austrália, entre outros. Além disso, oferecer assistência técnica de fábrica no Brasil.

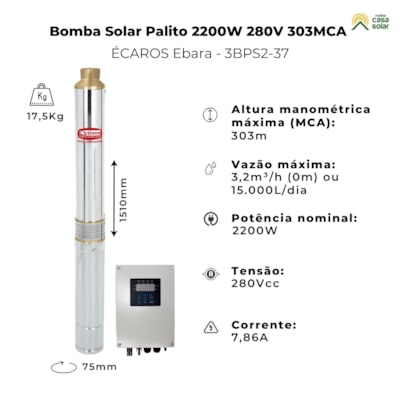

1. Motor: Submerso de ímã permanente sem escovas, alimentação em corrente contínua
2. Bombeador: Corpo em aço inox
3. Rotores centrífugos e difusores em tecnopolímero
4. Estrutura: Corpo com aspiração e corpo de válvula em latão
5. Mancais: Rolamento de esferas
6. Tipo de controlador eletrônico: Externo com função MPPT
7. Vazão máxima: 3,2 m³/h ou 15 mil litros/dia (considerando 5h de sol pleno)
8. Altura manométrica Máxima: 303MCA
9. Tensão de alimentação: 280V
10. Potência: 2200W
11. Estágios: 17
12. Recalque (Saída): 1 pol. (BSP)
13. Corrente nominal: 7,86A
14. Carcaça: Aço inox
15. Refrigeração: Óleo (grau alimentício)
16. Submergência máxima: 50 metros
17. Temperatura máxima: 35ºC
18. Peso: 17,5 kg
19. Dimensões (DxL): 75 x 1510mm

Usos mais comuns do sistema Off-Grid para bombeamento de água em regiões remotas:

• fazendas para abastecimento humano e de animais;
• sítios, chácaras e ranchos;
• sistemas de irrigação de pequeno porte.

1. O item incluso na embalagem:
2. Bomba Solar 2200W 280V 303MCA Ebara - 3BPS2-37
3. 1 Controlador eletrônico externo com função MPPT;
4. 1 Sensor de poço seco;
5. 1 Sensor de nível de reservatório;
6. 1 Chave com encaixe sextavado;
7. 4 Unidades de fita termo retrátil;
8. 1 Fita isolante;
9. 1 Fita veda rosca.

Downloads:

1. Como encontrar a altura manométrica total?

Podemos calcular a altura manométrica total, expressa em MCA (metros de coluna de água) de forma simplificada em dois passos. Primeiro, é preciso somar o desnível total (distância na vertical, em metros) entre a entrada de água na bomba e o topo da caixa de água. Depois, deve-se adicionar na conta o comprimento total da tubulação (distância horizontal) na razão de 01 metro de altura manométrica para cada 10 metros de tubulação, ou seja, divide por 10 as distâncias horizontais. Por exemplo: um reservatório 10 metros acima do nível da água e com tubulação de 40 metros de comprimento tem altura manométrica de 14 (mca). Dez metros de coluna de água pela elevação e quatro metros pela tubulação

2. Preciso de Driver ou Inversor?

Não. A bomba solar funciona em corrente contínua e possui um controlador eletrônico externo, similar a um controlador de carga solar MPPT, que recebe a energia produzida pelos painéis solares, também em corrente contínua. Desta maneira, a bomba Ebara dispensa o uso de Driver ou Inversor para converter corrente contínua em corrente alternada e vice-versa.

3. Posso instalar a bomba solar Ebara em um poço com mais de 4 polegadas?

Sim. Nesse caso, é preciso utilização uma camisa de sucção para simular um poço com diâmetro de 4 polegadas. Esse acessório é fornecido separadamente.

4. É necessário o uso de baterias para essa bomba?

Não. No sistema de bombeamento, a “reserva de energia” não ocorre na bateria. Ela ocorre no reservatório de água (Caixa d’água). Ou seja, o sistema de bombeamento deve ser projetado para elevar a água até o reservatório de modo que o usuário pode utilizar a água em qualquer hora do dia, inclusive à noite.

Veja a lista de equipamentos mais adequados para usar com este produto.

A bomba submersa Ebara tem 1 ano de garantia contra defeitos de fabricação e suporte técnico no Brasil.

Conte com o suporte técnico especializado da Minha Casa Solar para orientações de instalação e configuração.

Como acionar a garantia?

Se identificar algum vício no produto, após 7 (sete) dias corridos, a avaliação de garantia deve ser feita pela Ebara. Entre em contato por:

• Telefone: (14) 4009-0025 ou (14) 4009-0000

• E-mail: garantia.bru.ebas@ebara.com

O que invalida a garantia?

• Imperícia do operador;
• Uso indevido ou acidentes de qualquer natureza;
• Defeitos ou danos causados pela prolongada paralisação do equipamento;
• Instalação do equipamento fora das especificações de catálogo (faixa de vazão, teor de areia, Ph, tolerâncias, etc.);
• Danos causados por condições adversas de fornecimento de energia, tais como: · sobretensão ou subtensão, oscilações no fornecimento de energia, surtos de tensão, descargas elétricas atmosféricas, entre outros.
• Intervenções ou abertura do equipamento e/ou uso de acessórios impróprios não autorizados;
• Prestação de serviços de assistência por pessoas não qualificadas e não autorizadas.
• Entre outras condições que invalidam a garantia.
