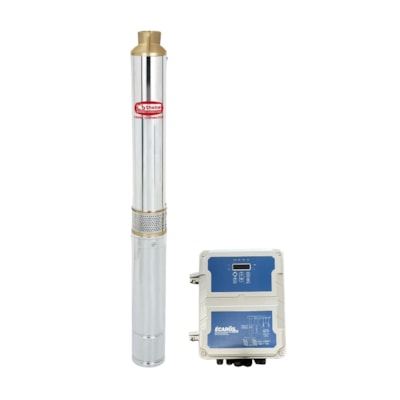

Bomba Solar Submersa 750W 96V 83MCA 5300l/h - Ebara 3SBPS3-15 CE

A bomba solar submersa tipo “palito” da Ebara têm 750W (1CV) de potência e funciona em 96V. Fornece vazão de 2.500L/dia (75m) ou até 26.500L/dia (0m), com 5h de sol. Ideal para instalação em regiões isoladas da rede pública para garantir abastecimento de água em sítios, fazendas e sistemas de irrigação. Tem 01 ano de garantia contra defeitos de fabricação.

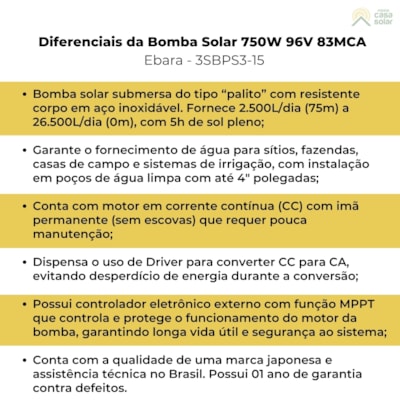

Diferenciais da Bomba Submersa Solar 750W 96V 83MCA Ebara - 3SBPS3-15 CE

A bomba submersa 3SBPS3-15 fornece até 5.300L/h de água com elevação em até 0m. Ou pode bombear até 500L/h em até 75m, ao alcançar 83m a vazão será nula (definido como MCA máximo). Foi projetada para garantir o fornecimento de água para sítios, fazendas, casas de campo e sistemas de irrigação de pequeno porte.

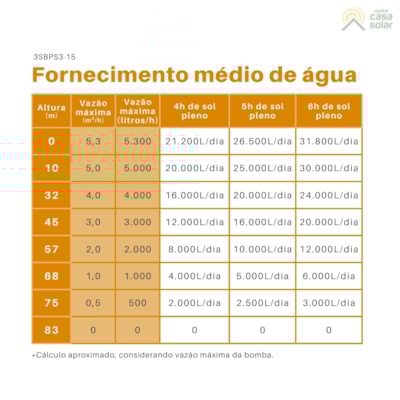

Fornecimento médio de água da bomba solar 3SBPS3-15 CE

*Cálculo aproximado, considerando vazão máxima da bomba.

Essa bomba palito da Ebara é ideal para uso em poços artesianos com diâmetro de até 4 polegadas. Caso o poço tenha diâmetro superior, uma alternativa é utilizar camisa de sucção para simular um poço de 4” (acessório fornecido separadamente). Vale lembrar que a submersão indicada é de 3m a 50m em água limpa (pH entre 6,5 e 8,5), com temperatura máxima de 35°C, com instalação somente na posição vertical.

A bomba solar 3SBPS3-15 CE é de fácil instalação. É necessário somente a utilização de painéis solares para o seu funcionamento, garantindo autonomia ao abastecimento de água, onde você estiver.

Quantidade de painéis indicados

*Conjunto de painéis com conexão em série.

A bomba submersa Ébara foi desenvolvida com motor de corrente contínua com ímã permanente (sem escovas) que requer baixo custo e menor frequência de manutenção, em comparação com modelos de bomba com motor de escovas. Essa vantagem decorre do desgaste por fricção ser menor, visto que a estrutura é composta por materiais resistentes e de longa durabilidade, como corpo tubular em aço inoxidável, rotores centrífugos e difusores em tecnopolímero.

Além disso, a bomba 3SBPS3-15 CE têm design compacto tipo “palito” que permite instalação em poços de grande profundidade e/ou estreitos (4”), diferentemente dos modelos de bomba vibratória submersível que são limitados as aplicações com poço de maior diâmetro, geralmente a partir de 6”. Inclusive, a bomba caneta já vem com cabo conectado de cerca de 1 metro.

O modelo 3SBPS3-15 CE possui controlador eletrônico que inclui internamente controlador de carga MPPT. O controlador eletrônico suporta corrente de até 18A(Isc), trabalha com tensão nominal solar de 112V (Vmp) e possui tensão solar máxima de 220V (Voc).

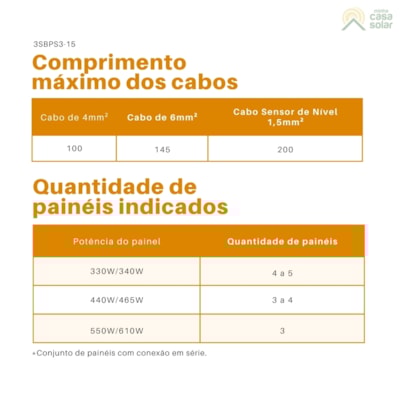

Comprimento máximo dos cabos

O controlador externo MPPT também fornece proteção contra rotor bloqueado, sobrecorrente e subtensão, proporcionando segurança e preservando a integridade do equipamento. Além disso, permite a conexão de sensor de poço seco (nível baixo) que impede o funcionamento da bomba a seco, evitando danos, e a conexão de sensor de reservatório (nível alto) que impede o seu transbordamento.

Sobre a marca

Fundada em 1912 no Japão e presente no Brasil desde 1975, a Ebara é uma marca japonesa reconhecida mundialmente por desenvolver soluções de bombeamento com alto nível tecnológico. Está presente com escritórios e fábricas em mais de 30 países, incluindo os Estados Unidos, China, Itália, Brasil, México, Índia, Austrália, entre outros. Além disso, oferecer assistência técnica de fábrica no Brasil.

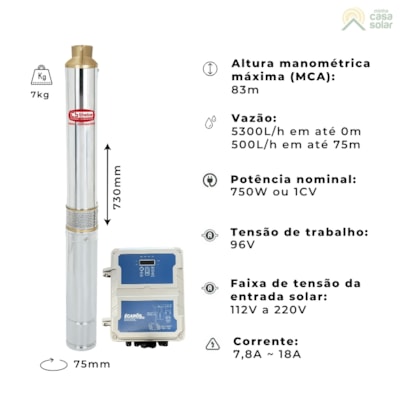

1. Motor: Submerso de ímã permanente sem escovas, alimentação em corrente contínua
2. Bombeador: Corpo em aço inox
3. Rotores centrífugos e difusores em tecnopolímero
4. Estrutura: Corpo com aspiração e corpo de válvula em latão
5. Mancais: Rolamento de esferas
6. Tipo de controlador eletrônico: Externo com função MPPT
7. Vazão máxima: 5,3m³/h ou 5.300L/h para 0MCA
8. Vazão mínima: 0,5m³/h ou 500L/h para 75MCA
9. Altura manométrica Máxima: 83 MCA
10. Tensão de alimentação: 96V
11. Tensão recomendada do arranjo de painéis (Vmp): 112V
12. Tensão máxima do arranjo de painéis (Voc): 220V
13. Corrente máxima de entrada (Isc): 18A
14. Corrente nominal: 7,8A
15. Potência: 750W ou 1CV
16. Estágios: 15
17. Recalque (Bocal de Saída): 1 1/4" (BSP)
18. Carcaça: Aço inox
19. Refrigeração: Óleo (grau alimentício)
20. Submersão máxima: 50 metros
21. Temperatura máxima: 35ºC
22. Comprimento do cabo: cerca de 1 metro
23. Dimensões (AxD): 730 x 75 mm
24. Peso: 7kg

Usos mais comuns do sistema Off-Grid para bombeamento de água em regiões remotas:

• Fazendas para abastecimento humano e de animais;

• Sítios, chácaras e ranchos;

• Sistemas de irrigação de pequeno porte.

Veja os itens inclusos na embalagem:

• 1 Bomba Solar Submersa 750V 96V 83MCA Ebara - 3SBPS3-15 CE

• 1 Controlador eletrônico externo com função MPPT

• 1 Sensor de poço seco

• 1 Sensor de nível de reservatório

• 1 Chave Allen

• 1 Chave Phillips

• 1 Adaptador rosqueado

• 1 Fita PVC

• 1 Fita de auto fusão

• 1 Fita veda rosca

Downloads:

1. Como encontrar a altura manométrica total?

Podemos calcular a altura manométrica total, expressa em MCA (metros de coluna de água) de forma simplificada em dois passos. Primeiro, é preciso somar o desnível total (distância na vertical, em metros) entre a entrada de água na bomba e o topo da caixa de água. Depois, deve-se adicionar na conta o comprimento total da tubulação (distância horizontal) na razão de 01 metro de altura manométrica para cada 10 metros de tubulação, ou seja, divide por 10 as distâncias horizontais. Por exemplo: um reservatório 10 metros acima do nível da água e com tubulação de 40 metros de comprimento tem altura manométrica de 14 (mca). Dez metros de coluna de água pela elevação e quatro metros pela tubulação

2. Preciso de Driver ou Inversor?

Não. A bomba solar funciona em corrente contínua e possui um controlador eletrônico externo, similar a um controlador de carga solar MPPT, que recebe a energia produzida pelos painéis solares, também em corrente contínua. Desta maneira, a bomba Ebara dispensa o uso de Driver ou Inversor para converter corrente contínua em corrente alternada e vice-versa.

3. Posso instalar a bomba solar Ebara em um poço com mais de 4 polegadas?

Sim. Nesse caso, é preciso utilização uma camisa de sucção para simular um poço com diâmetro de 4 polegadas. Esse acessório é fornecido separadamente.

4. É necessário o uso de baterias para essa bomba?

Não. No sistema de bombeamento, a “reserva de energia” não ocorre na bateria. Ela ocorre no reservatório de água (Caixa d’água). Ou seja, o sistema de bombeamento deve ser projetado para elevar a água até o reservatório de modo que o usuário pode utilizar a água em qualquer hora do dia, inclusive à noite.

Veja a lista de equipamentos mais adequados para usar com este produto.

A bomba submersa Ebara tem 1 ano de garantia contra defeitos de fabricação e suporte técnico no Brasil.

Conte com o suporte técnico especializado da Minha Casa Solar para orientações de instalação e configuração.

Como acionar a garantia?

Se identificar algum vício no produto, após 7 (sete) dias corridos, a avaliação de garantia deve ser feita pela Ebara. Entre em contato por:

• Telefone: (14) 4009-0025 ou (14) 4009-0000

• E-mail: garantia.bru.ebas@ebara.com

O que invalida a garantia?

• Imperícia do operador;

• Uso indevido ou acidentes de qualquer natureza;

• Defeitos ou danos causados pela prolongada paralisação do equipamento;

• Instalação do equipamento fora das especificações de catálogo (faixa de vazão, teor de areia, Ph, tolerâncias, etc.);

• Danos causados por condições adversas de fornecimento de energia, tais como: · sobretensão ou subtensão, oscilações no fornecimento de energia, surtos de tensão, descargas elétricas atmosféricas, entre outros.

• Intervenções ou abertura do equipamento e/ou uso de acessórios impróprios não autorizados;

• Prestação de serviços de assistência por pessoas não qualificadas e não autorizadas.

• Entre outras condições que invalidam a garantia.
