Apresentação

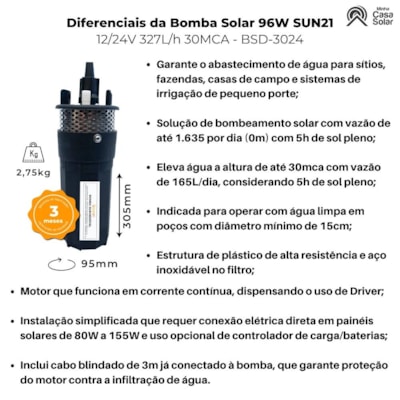

Garante o abastecimento de água para sítios, fazendas, casas de campo e sistemas de irrigação de pequeno porte; |
Solução de bombeamento solar com vazão de até 1.635 por dia (0m) com 5h de sol pleno; |
Eleva água a altura de até 30mca com vazão de 165L/dia, considerando 5h de sol pleno; |
Indicada para operar com água limpa em poços com diâmetro mínimo de 15cm; |
Estrutura de plástico de alta resistência e aço inoxidável no filtro; |
Motor em corrente contínua (CC) que dispensa o uso de Driver; |
Instalação simplificada com conexão elétrica direta em painéis solares de 80W a 155W e uso opcional de controlador de carga/baterias; |

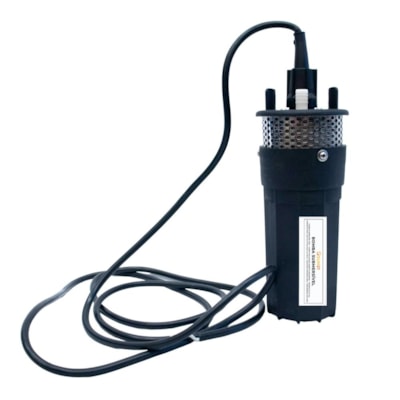

Inclui cabo blindado de 3m já conectado à bomba, que garante proteção do motor contra a infiltração de água. |

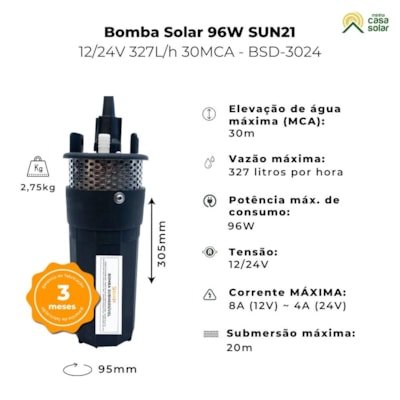

Elevação de água máxima: 30m | |
Vazão máxima: 327 litros por hora | |
Potência máxima de consumo: 96W | |
Tensão: 12V/24V | |
Corrente máxima: 8A (12V) ~ 4A (24V) | |
Submersão máxima: 20m |
Essa bomba de diafragma é recomendada para instalação em poços com diâmetro mínimo de 15cm com água limpa (pH entre 6,5 e 8,5) e submersão máxima de 20m. Vale lembrar que a instalação deve ser com o equipamento na vertical e não é indicado utilizar em água turva, pois pode causar danos.
É uma solução econômica de bombeamento e fornecimento de água doce em locais isolados, como sítios, ranchos, casas de campo, fazendas, bebedouros para animais, fontes ornamentais e sistema de irrigação de pequeno porte.
A bomba submersa BSB-3024 foi desenvolvida como uma alternativa de bombeamento sem depender da concessionária que evita os elevados custos de construção da infraestrutura para alimentação elétrica em locais isolados.
É um equipamento de fácil instalação e requer apenas a utilização de painéis solares para captar e gerar energia para o seu funcionamento, proporcionando um fornecimento de água independente, em qualquer local com disponibilidade de luz solar.

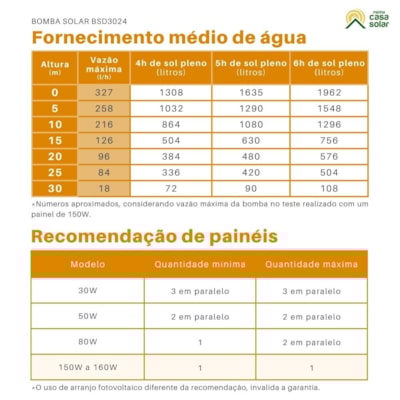

Altura (m) | Vazão máxima (L/h) | 4h de sol pleno (litros) | 5h de sol pleno (litros) | 6h de sol pleno (litros) |
0 | 327 | 1308 | 1635 | 1962 |
5 | 258 | 1032 | 1290 | 1548 |
10 | 216 | 864 | 1080 | 1296 |
15 | 126 | 504 | 630 | 756 |
20 | 96 | 384 | 480 | 576 |
25 | 84 | 336 | 420 | 504 |
30 | 16 | 72 | 90 | 108 |
Modelo | Quantidade mínima | Quantidade máxima |
30W | 3 em paralelo | 3 em paralelo |
60W | 2 em paralelo | 2 em paralelo |
80W | 1 | 2 em paralelo |
150W a 160W | 1 | 1 |
Atenção: esta é uma bomba de água solar desenhada para utilização exclusivamente com um arranjo fotovoltaico que tenha potência entre 80W e 160W. O uso com painéis de maior potência invalida a garantia e reduz severamente a vida útil do equipamento.
O uso de controlador de carga e baterias nos sistemas de bombeamento solar é opcional, visto que esta bomba de água dispensa a utilização das baterias. Isso acontece porque a caixa d’água/reservatório armazena a água bombeada durante o dia para ser utilizada durante à noite e em dias chuvosos/nublados. Desta maneira, o uso do controlador de carga e baterias se torna uma alternativa para backup e bombeamento de água em locais sem possibilidade de geração solar.
Essa bomba de água solar foi projetada com o econômico motor de escovas que funciona diretamente em corrente contínua, eliminando a necessidade de uso de Driver e reduzindo o valor do investimento no sistema de bombeamento.

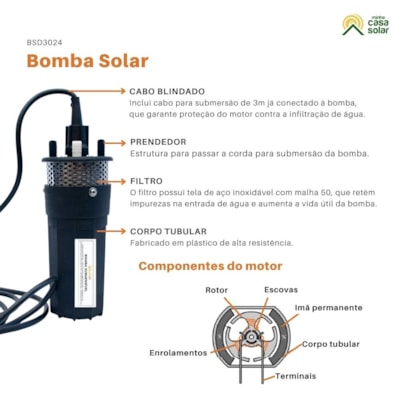

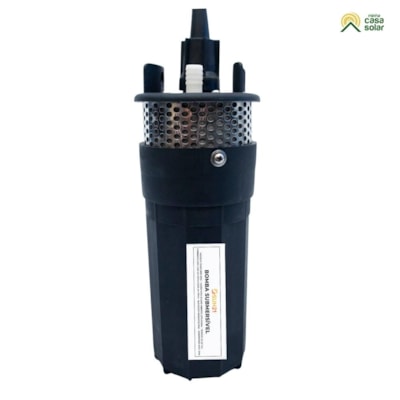

A bomba BSD-3024 tem estrutura composta de plástico de elevada resistência e aço inoxidável presente no filtro. O filtro possui tela com malha 50, que retém impurezas na entrada de água e aumenta a vida útil da bomba. A soma dessas especificações entrega um equipamento de bombeamento solar com excelente durabilidade e custo-benefício, sempre que instalado corretamente.
A bomba solar SUN21 realiza bombeamento por diafragmas de 3 câmaras que entrega eficiência e baixo consumo de energia (4A ~ 8A máx.). É capaz de bombear entre 165 a 1.635 litros de água por dia, considerando 5h de sol, dependendo da altura manométrica e local de instalação. É uma bomba de água solar desenhada para utilização exclusivamente com arranjo de painéis solares que tenham potência entre 80W e 160W.
Essa é uma bomba para energia solar de fácil instalação, inclusive já vem com cabo conectado de 3m que protege o motor contra a infiltração. O modelo BSD-3024 pertence à linha SUN21 da Minha Casa Solar, uma das principais e maiores distribuidoras do país que combina alta qualidade com preço justo em seus equipamentos. Além disso, oferece garantia de 03 meses contra defeitos de fabricação e assistência técnica no Brasil.
Sobre a marca
A linha de produtos SUN21 inclui soluções de energia fotovoltaica para sistemas On-Grid, Off-Grid e Híbridos, além de bombeamento solar de água e soluções de mobilidade elétrica veicular. É uma marca comercializada exclusivamente pela Minha Casa Solar, composta por produtos de alta qualidade, com excelente relação custo-benefício e desempenho otimizado para atender as necessidades do consumidor brasileiro.
Especificações
• Modelo: BSD-3024
• Tipo de bomba: Deslocamento positivo, 3 câmaras de diafragma
• Vazão: 18 a 327 litros por hora, considerando 5h de Sol pleno
• Motor: Imã permanente com escovas, protegido termicamente
• Material da estrutura: Corpo em plástico de alta resistência
• Filtro: tela de aço inoxidável com malha de 50

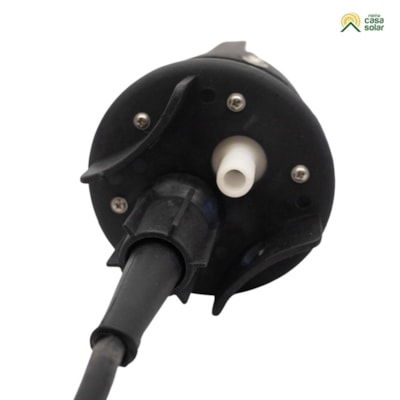

• Conexão da saída de água: 1/2 polegada tipo farpa
• Tensão de trabalho: 12V ~ 24V
• Potência máxima de consumo: 96W
• Corrente máxima de operação: 8A em 12V ~ 4A em 24V
• Elevação máxima de água (MCA): 30m
• Pressão máxima: 42 psi
• Submersão máxima: 20m
• Cabo: 3m (já conectado na bomba)
• Dimensões: 95mm x 305mm
• Peso: 2,75kg
• Garantia: 03 meses contra defeitos de fabricação
Usos Mais Comuns
Sistema Off-Grid para bombeamento de água em regiões remotas:
• Fazendas para abastecimento humano e de animais;
• Sítios, chácaras e ranchos;
• Sistemas de irrigação de pequeno porte;
• Abastecimento geral de reservatórios/caixas d’água até 1.500L.
Acessórios
• Painel Solar Fotovoltaico para captar radiação solar e gerar energia elétrica. Clique aqui para visitar a sessão de Painéis;

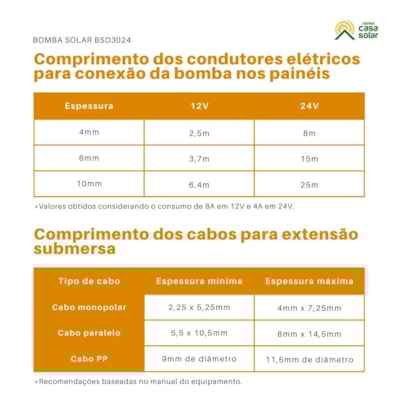

• Cabo fotovoltaico para conexão no cabo blindado e nos painéis fotovoltaicos. Visite a sessão de Condutores Elétricos;Importante! Por ser uma bomba submersa, na emenda do cabo do motor com o cabo de instalação deve ser utilizado massa de isolação, fita de autofusão e fita isolante para obter melhor isolação.
• Conectores MC4 para conexão isolada, feito em material resistente a mudanças de temperatura e à prova d’água. Clique aqui para adquirir.
Itens Inclusos
1 Bomba Solar de diafragma BSD-3024 com cabo acoplado de 3m.
1 Manual de instruções em português.
Garantia
Essa bomba solar BSD-3024 conta com 03 meses de garantia contra defeitos de fabricação, além de suporte técnico especializado e assistência técnica oferecidos diretamente pela Minha Casa Solar.
Atenção: a garantia contra defeitos de fabricação não cobre desgaste natural das peças do produto ocorrido durante o seu uso.
