Bomba Solar Centrífuga 560W 72V 28MCA Ebara Thebe - B10CI

A bomba solar centrífuga 560W (3/4CV) 72V possui vazão mínima de 5.000L/dia em até 25m ou máxima de 23.500L/dia a 9m, com 5h de sol pleno. Solução com melhor custo-benefício para bombear água de cisterna e reservatório para sítios, fazendas, irrigações e recirculação de água. Tem confiabilidade da Ebara Thebe e 01 ano de garantia contra defeitos de fabricação.

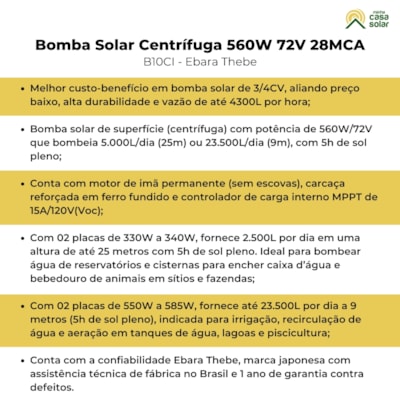

Diferenciais da Bomba Solar Centrífuga 560W 72V 28MCA Ebara Thebe - B10CI

O modelo B10CI 560W tem o melhor custo-benefício em bomba solar de 3/4CV, unindo preço justo, durabilidade superior e vazão de até 4300L por hora. É ideal para instalação externa abrigada em flutuador em lagos, rios, cisternas e reservatórios, com até 2m de distância do nível da água.

Importante: A bomba deve ser utilizada apenas em água limpa (pH 6,5 ~ 8,5) com temperatura de até 70ºC.

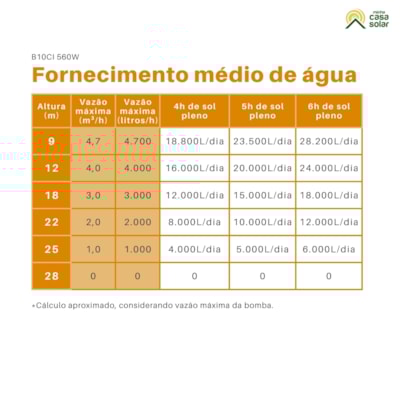

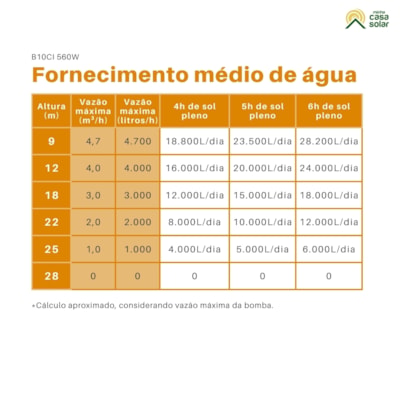

Fornecimento médio de água da bomba centrífuga B10CI 560W

*Cálculo aproximado, considerando vazão máxima da bomba.

A bomba de superfície Thebe Ebara 560W é própria para uso com energia solar fotovoltaica com bombeamento de água em locais remotos, garantindo o abastecimento de sítios, fazendas e bebedouros de animais. Nessas aplicações, com 02 placas de 330W a 340W, fornece 23.500L por dia em uma altura de até 9m, com 5h de sol pleno.

Com a instalação de 02 placas de 550W a 585W, bombeia até 5.000L por dia em uma altura de até 25m, considerando 5h de sol pleno. Isso a destaca para aplicações de irrigação, aspersão em jardins, recirculação de água e aeração em tanques de água, lagoas e piscicultura. Vale lembrar que ao alcançar 28m, a vazão da bomba será nula (definido como MCA máximo). Além disso, a entrada e saída (recalque/sucção) da bomba são de 1” (BSP).

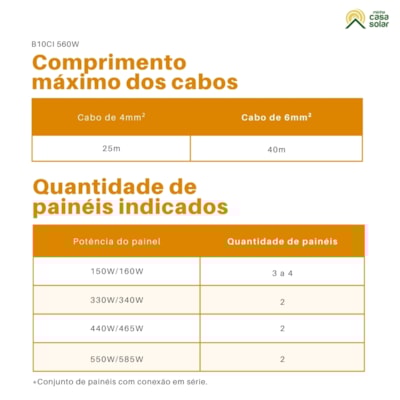

Quantidade de painéis indicados

*Conjunto de painéis com conexão em série.

Comprimento máximo dos cabos

Esta bomba de superfície tipo centrífuga foi fabricada com componentes reforçados, como a carcaça em ferro fundido e rotor em bronze. Seu motor de longa vida útil, foi projetado com imã permanente (sem escovas) que requer baixo custo e menor frequência de manutenção, em comparação com modelos de bomba com motor de escovas. Essa vantagem decorre do desgaste por fricção ser menor, visto que a estrutura é composta por estrutura em alumínio, rolamento em cobre, ponta do eixo em aço inoxidável, além de ser vedado e ter ventilação forçada (ventoinha).

Com motor em corrente contínua (CC), a bomba centrífuga B10CI 560W funciona apenas com a conexão direta de painéis solares, sem a necessidade de acessórios adicionais. Isso permite que seja instalada em qualquer lugar que haja sol, inclusive em locais remotos e de difícil acesso.

Conta com controlador eletrônico interno (função MPPT) que controla a entrada de energia produzida pelas placas solares. Aceita corrente de até 15A(Isc), trabalha com tensão nominal de 75,4V(Vmp) e suporta tensão solar máxima de até 120V(Voc). Além disso, o controlador protege o funcionamento do motor da bomba contra subtensão, sobcorrente e perda de fase, garantindo longa vida útil e segurança ao sistema.

Sobre a marca

Fundada em 1912 no Japão, presente no Brasil desde 1975 e com presença em mais de 30 países, a Ebara é uma empresa japonesa reconhecida mundialmente por desenvolver soluções de bombeamento de água que funcionam com energia elétrica convencional ou energia solar. Também comercializa produtos com a marca Thebe (adquirida pela Ebara Corporation).

1. Sobre o bombeador
2. Bombeador de ferro fundido
3. Rotor de bronze
4. Recalque (Bocais de sucção): 1” BSP
5. Face rotativa: Carbeto de silício
6. Face estacionária: Grafite
7. Borracha: Nitrílica - Buna N
8. Metal: Inox
9.
10. Sobre o motor
11. Motor: Imã permanente sem escovas, alimentação em corrente contínua
12. Refrigeração: Ventilação forçada
13. Rolamentos: Blindado (ZZ)
14. Tipo de controlador eletrônico: interno com função MPPT
15. Material da ponta do eixo: Inox

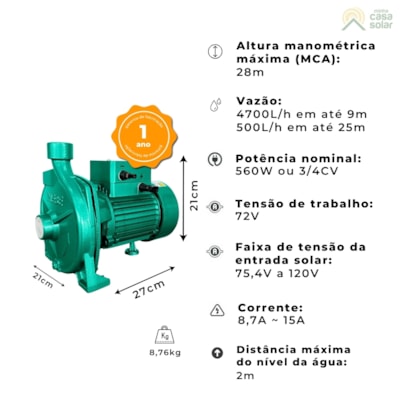

16. Vazão máxima: 4,7m³/h ou 4.700L/h para 0MCA
17. Vazão mínima: 1m³/h ou 1000L/h para 25MCA
18. Altura manométrica Máxima: 28 MCA
19. Tensão de alimentação: 72V
20. Tensão recomendada do arranjo de painéis (Vmp): 75,4V
21. Tensão máxima do arranjo de painéis (Voc): 120V
22. Corrente máxima de entrada (Isc): 15A
23. Corrente nominal: 8,7A
24. Potência: 560W ou 3/4CV
25.
26. Limites de aplicação
27. Grau de proteção: IP44
28. Condição da água: Limpa (6,5 ~ 8,5)
29. Concentração máxima de partículas sólidas: 0,05%
30. Teor máximo de sais minerais na água: 400mg/l
31. Temperatura máxima: 70ºC

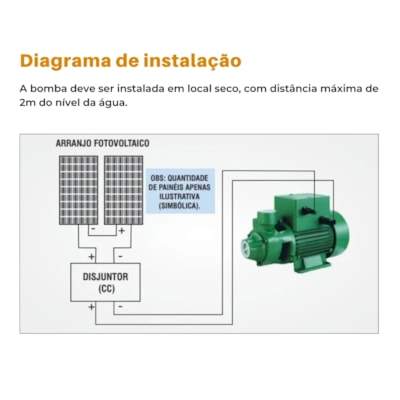

32. Distância máxima entre o nível da água e o eixo da bomba: 2m
33. Dimensões (C x L x A): 27 x 17 x 21cm
34. Peso: 8,76kg

Usos mais comuns do bombeamento de água com bomba centrífuga:

• Fazendas, sítios, chácaras e ranchos para abastecimento humano e de animais;

• Sistemas de irrigação de pequeno porte;

• Abastecimento geral de reservatórios/caixas d’água;

• Recirculação de água e aeração em tanques de água, lagoas e piscicultura;
• Transferências de líquidos entre reservatórios

Veja os itens inclusos na embalagem:

• 1 Bomba Solar Centrífuga 560W (3/4CV) 28MCA Ebara - B10CI

• 1 Manual do produto

1. Como encontrar a altura manométrica total?

Podemos calcular a altura manométrica total, expressa em MCA (metros de coluna de água) de forma simplificada em dois passos. Primeiro, é preciso somar o desnível total (distância na vertical, em metros) entre a entrada de água na bomba e o topo da caixa de água. Depois, deve-se adicionar na conta o comprimento total da tubulação (distância horizontal) na razão de 01 metro de altura manométrica para cada 10 metros de tubulação, ou seja, divide por 10 as distâncias horizontais. Por exemplo: um reservatório 10 metros acima do nível da água e com tubulação de 40 metros de comprimento tem altura manométrica de 14 (mca). Dez metros de coluna de água pela elevação e quatro metros pela tubulação

2. Qual a diferença da bomba centrífuga e bomba periférica?

A bomba centrífuga fornece um grande volume de água em situações que não há necessidade muita elevação, como transferência de líquidos entre reservatórios. Enquanto, a bomba periférica é indicada para aplicações que demandam muita força para elevar a água (alta pressão) e não movimenta um volume tão grande.

3. Preciso de Driver ou Inversor?

Não. A bomba solar funciona em corrente contínua com conexão direta aos painéis solares, que já produzem energia neste tipo de corrente.

4. É necessário o uso de baterias para essa bomba?

Não. No sistema de bombeamento, a “reserva de energia” não ocorre na bateria. Ela ocorre no reservatório de água (Caixa d’água). Ou seja, o sistema de bombeamento deve ser projetado para elevar a água até o reservatório de modo que o usuário pode utilizar a água em qualquer hora do dia, inclusive à noite.
