Bomba Solar Autoaspirante 570W 76V 40MCA Ebara Thebe - TJET CI

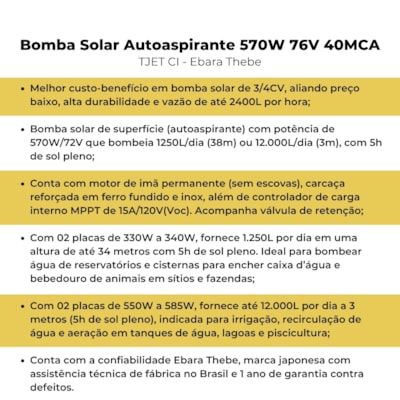

A bomba solar autoaspirante 570W (3/4CV) 76V possui vazão mínima de 1250L/dia em até 38m ou máxima de 12.000L/dia a 3m, com 5h de sol pleno. Solução com melhor custo-benefício para bombear água de cisterna e reservatório para sítios, fazendas, irrigações e recirculação de água. Tem confiabilidade da Ebara Thebe e 01 ano de garantia contra defeitos de fabricação.

Diferenciais da Bomba Solar Autoaspirante 570W 76V 40MCA Ebara Thebe - TJET CI

O modelo TJET CI 570W tem o melhor custo-benefício em bomba solar de 3/4CV, unindo preço justo, durabilidade superior e vazão de até 2400L por hora. É ideal para instalação externa abrigada em flutuador em lagos, rios, cisternas e reservatórios, com até 2m de distância do nível da água.

Importante: A bomba deve ser utilizada apenas em água limpa (pH 6,5 ~ 8,5) com temperatura de até 70ºC.

A bomba autoaspirante é uma variação da bomba centrífuga com diferencial de ser capaz de retirar o ar da tubulação de sucção e puxar a água sozinha, sem precisar encher a tubulação toda antes de ligar.

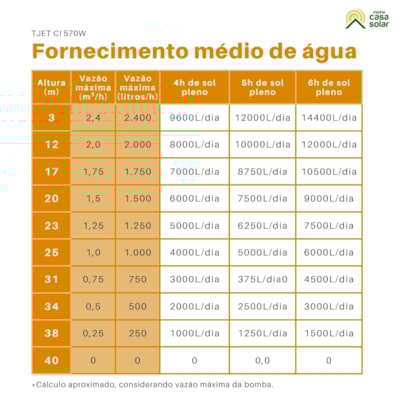

Fornecimento médio de água da bomba centrífuga TJET CI 570W

*Cálculo aproximado, considerando vazão máxima da bomba.

A bomba de superfície Thebe Ebara 570W é própria para uso com energia solar fotovoltaica com bombeamento de água em locais remotos, garantindo o abastecimento de sítios, fazendas e bebedouros de animais. Nessas aplicações, com 02 placas de 330W a 340W, fornece 12.000L por dia em uma altura de até 3m, com 5h de sol pleno.

Com a instalação de 02 placas de 550W a 585W, bombeia até 1.250L por dia em uma altura de até 38m, considerando 5h de sol pleno. Isso a destaca para aplicações de irrigação, aspersão em jardins, recirculação de água e aeração em tanques de água, lagoas e piscicultura. Vale lembrar que ao alcançar 28m, a vazão da bomba será nula (definido como MCA máximo). Além disso, a entrada e saída (recalque/sucção) da bomba são de 1” (BSP).

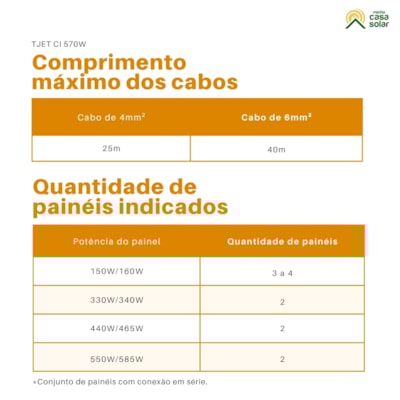

Quantidade de painéis indicados

*Conjunto de painéis com conexão em série.

Comprimento máximo dos cabos

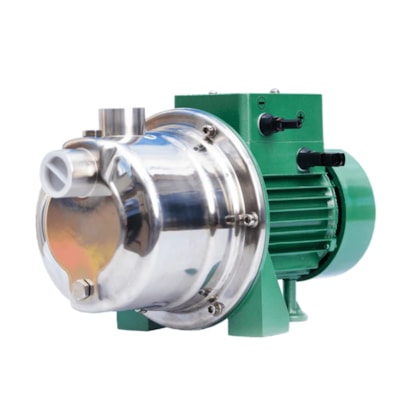

Esta bomba de superfície tipo autoaspirante foi fabricada com componentes reforçados, como a carcaça em ferro fundido e aço inoxidável e rotor em tecnopolímero. Seu motor de longa vida útil, foi projetado com imã permanente (sem escovas) que requer baixo custo e menor frequência de manutenção, em comparação com modelos de bomba com motor de escovas. Essa vantagem decorre do desgaste por fricção ser menor, visto que a estrutura é composta por estrutura em alumínio, rolamento em cobre, ponta do eixo em aço inoxidável, além de ser vedado e ter ventilação forçada (ventoinha).

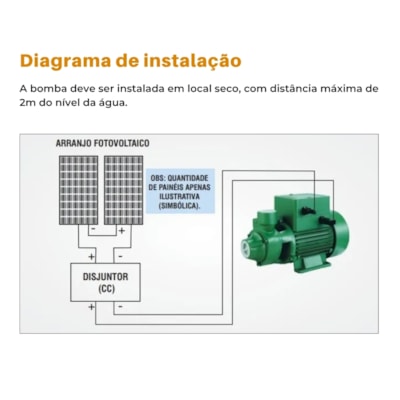

Com motor em corrente contínua (CC), a bomba autoaspirante TJET CI 570W funciona apenas com a conexão direta de painéis solares, sem a necessidade de acessórios adicionais. Isso permite que seja instalada em qualquer lugar que haja sol, inclusive em locais remotos e de difícil acesso.

Conta com controlador eletrônico interno (função MPPT) que controla a entrada de energia produzida pelas placas solares. Aceita corrente de até 15A(Isc), trabalha com tensão nominal de 75,4V(Vmp) e suporta tensão solar máxima de até 120V(Voc). Além disso, o controlador protege o funcionamento do motor da bomba contra subtensão, sobcorrente e perda de fase, garantindo longa vida útil e segurança ao sistema.

Sobre a marca

Fundada em 1912 no Japão, presente no Brasil desde 1975 e com presença em mais de 30 países, a Ebara é uma empresa japonesa reconhecida mundialmente por desenvolver soluções de bombeamento de água que funcionam com energia elétrica convencional ou energia solar. Também comercializa produtos com a marca Thebe (adquirida pela Ebara Corporation).

1. Sobre o bombeador
2. Bombeador de ferro fundido e inox
3. Rotor de tecnolopolímero
4. Recalque (Bocais de sucção): 1” BSP
5. Face rotativa: Carbeto de silício
6. Face estacionária: Grafite
7. Borracha: Nitrílica - Buna N
8. Metal: Inox
9.
10. Sobre o motor
11. Motor: Imã permanente sem escovas, alimentação em corrente contínua
12. Refrigeração: Ventilação forçada
13. Rolamentos: Blindado (ZZ)
14. Tipo de controlador eletrônico: interno com função MPPT
15. Material da ponta do eixo: Inox

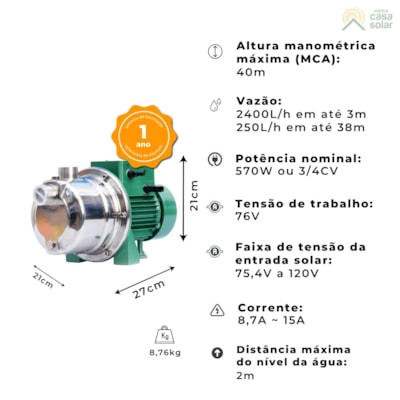

16. Vazão máxima: 2,4m³/h ou 2.400L/h para 0MCA
17. Vazão mínima: 0,25m³/h ou 250L/h para 34MCA
18. Altura manométrica Máxima: 40 MCA
19. Tensão de alimentação: 76V
20. Tensão recomendada do arranjo de painéis (Vmp): 75,4V
21. Tensão máxima do arranjo de painéis (Voc): 120V
22. Corrente máxima de entrada (Isc): 15A
23. Corrente nominal: 7,8A
24. Potência: 570W ou 3/4CV
25.
26. Limites de aplicação
27. Grau de proteção: IP44
28. Condição da água: Limpa (6,5 ~ 8,5)
29. Concentração máxima de partículas sólidas: 0,05%
30. Teor máximo de sais minerais na água: 400mg/l
31. Temperatura máxima: 70ºC
32. Distância máxima entre o nível da água e o eixo da bomba: 2m
33. Dimensões (C x L x A): 27 x 17 x 21cm
34. Peso: 8,76kg

Usos mais comuns do bombeamento de água com bomba autoaspirante:

• Fazendas, sítios, chácaras e ranchos para abastecimento humano e de animais;

• Sistemas de irrigação de pequeno porte;

• Abastecimento geral de reservatórios/caixas d’água;

• Recirculação de água e aeração em tanques de água, lagoas e piscicultura;

• Poços de praia (Ponteira e Espigão) com baixa profundidade;

• Residências com deficiência no abastecimento de água proveniente da rua;

• Transferências de líquidos entre reservatórios.

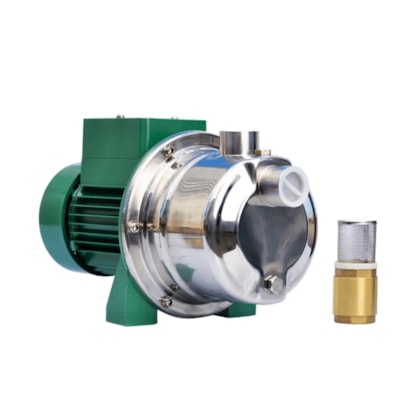

Veja os itens inclusos na embalagem:

• 1 Bomba Solar Autoaspirante 570W (3/4CV) 40MCA Ebara - TJET CI 570W

• 1 Válvula de retenção

• 1 Manual do produto

Downloads:

1. Como encontrar a altura manométrica total?

Podemos calcular a altura manométrica total, expressa em MCA (metros de coluna de água) de forma simplificada em dois passos. Primeiro, é preciso somar o desnível total (distância na vertical, em metros) entre a entrada de água na bomba e o topo da caixa de água. Depois, deve-se adicionar na conta o comprimento total da tubulação (distância horizontal) na razão de 01 metro de altura manométrica para cada 10 metros de tubulação, ou seja, divide por 10 as distâncias horizontais. Por exemplo: um reservatório 10 metros acima do nível da água e com tubulação de 40 metros de comprimento tem altura manométrica de 14 (mca). Dez metros de coluna de água pela elevação e quatro metros pela tubulação

2. Qual a diferença da bomba centrífuga, bomba periférica e bomba aspirante?

A bomba centrífuga fornece um grande volume de água em situações que não há necessidade muita elevação, como transferência de líquidos entre reservatórios. Enquanto, a bomba periférica é indicada para aplicações que demandam muita força para elevar a água (alta pressão) e não movimenta um volume tão grande.

Já a bomba autoaspirante é uma variação da bomba centrífuga com um diferencial: ela consegue retirar o ar da tubulação de sucção e puxar a água sozinha, sem precisar encher a tubulação toda antes de ligar.

3. Preciso de Driver ou Inversor?

Não. A bomba solar funciona em corrente contínua com conexão direta aos painéis solares, que já produzem energia neste tipo de corrente.

4. É necessário o uso de baterias para essa bomba?

Não. No sistema de bombeamento, a “reserva de energia” não ocorre na bateria. Ela ocorre no reservatório de água (Caixa d’água). Ou seja, o sistema de bombeamento deve ser projetado para elevar a água até o reservatório de modo que o usuário pode utilizar a água em qualquer hora do dia, inclusive à noite.

A bomba autoaspirante Ebara tem 1 ano de garantia contra defeitos de fabricação e suporte técnico no Brasil.

Conte com o suporte técnico especializado da Minha Casa Solar para orientações de instalação e configuração.

Como acionar a garantia?

Se identificar algum vício no produto, após 7 (sete) dias corridos, a avaliação de garantia deve ser feita pela Ebara. Entre em contato por:

• Telefone: (14) 4009-0025 ou (14) 4009-0000

• E-mail: garantia.bru.ebas@ebara.com

O que invalida a garantia?

• Imperícia do operador;

• Uso indevido ou acidentes de qualquer natureza;

• Defeitos ou danos causados pela prolongada paralisação do equipamento;

• Instalação do equipamento fora das especificações de catálogo (faixa de vazão, teor de areia, Ph, tolerâncias, etc.);

• Danos causados por condições adversas de fornecimento de energia, tais como: · sobretensão ou subtensão, oscilações no fornecimento de energia, surtos de tensão, descargas elétricas atmosféricas, entre outros.

• Intervenções ou abertura do equipamento e/ou uso de acessórios impróprios não autorizados;

• Prestação de serviços de assistência por pessoas não qualificadas e não autorizadas.

• Entre outras condições que invalidam a garantia.
